ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

1























































Замена сайлент-блока заднего амортизатора

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А 02                            060   Слесарно-сборочная                                            3

03                                    (

См. КЭ лист 50).

04

Выполнить операцию   (005, 050).

05

Б 06                                Подъемник                                                    Q=3т

07

Слесарно-сборочный верстак                 7051-146

08

Тележка                                                     7043-334

09

Гидропресс                                               10 т

10

К 11 1. Амортизатор                                                                     А21-2915010                                                                   шт.          2

12

или    А21-BJ2915010                                                                шт.          2

13 2.

Сайлент-блок                                                                    сайлент-блок                                                                  шт.          2

14

М 15 1. Мыло жидкое                                                                       ТУ 18.1704-75                                                 мл.                   0,03

16 2.

Ткани х/б  и смешанные бытовые                                      Арт. 7С 32-Б2                                                 м.п.                   0,06

17 3.

Кисть КФ-25                                                                         ГОСТ 10597-87                                               шт.                   0,001



18 4.

Биологические перчатки                                                                                                                              кг                     0,001

19

О 20 1. При помощи пресса и приспособления (КМ -158) выпрессовать сайлет-блок (поз.2) заднего амортизатора (поз.1).

21

22 2.

Выполнить переход (1) для сайлент-блока заднего амортизатора (поз.1) противоположной стороны.

23

24

МК/КТТП

ТП. 75.059

48



ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

2























































Замена сайлент-блока заднего амортизатора

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

О 02 3. Перед запрессовкой нанести равномерным слоем на наружную поверхность сайлент-блока (поз.2)



заднего амортизатора (поз.1)

03

жидкое мыло (мыльный раствор).

04

05 4.

Выполнить переход (3) для сайлент-блока заднего амортизатора противоположной стороны.

06

07 5.

При помощи пресса и приспособления (КМ -158) запрессовать сайлет-блок (поз. 2) заднего амортизатора (поз.1).

08

09 6.

Выполнить переход (5) для сайлент-блока заднего амортизатора противоположной стороны.

10

11 7.

Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.

12

Обратить внимание на равномерное выступание буртов сайлент-блока с обеих сторон амортизатора, а также равномерное

13

прилегание по всей окружности.

14

Т 15 1. Универсальный набор слесарного инструмента типа 889N «HAZET» или 5919 U/S «Beta».

16 2.

Съемник / установщик КМ -158.

17 3.

Емкость для мыльного раствора.

18

19

20

21

22

23

24

МК/КТТП

ТП. 75.059

49





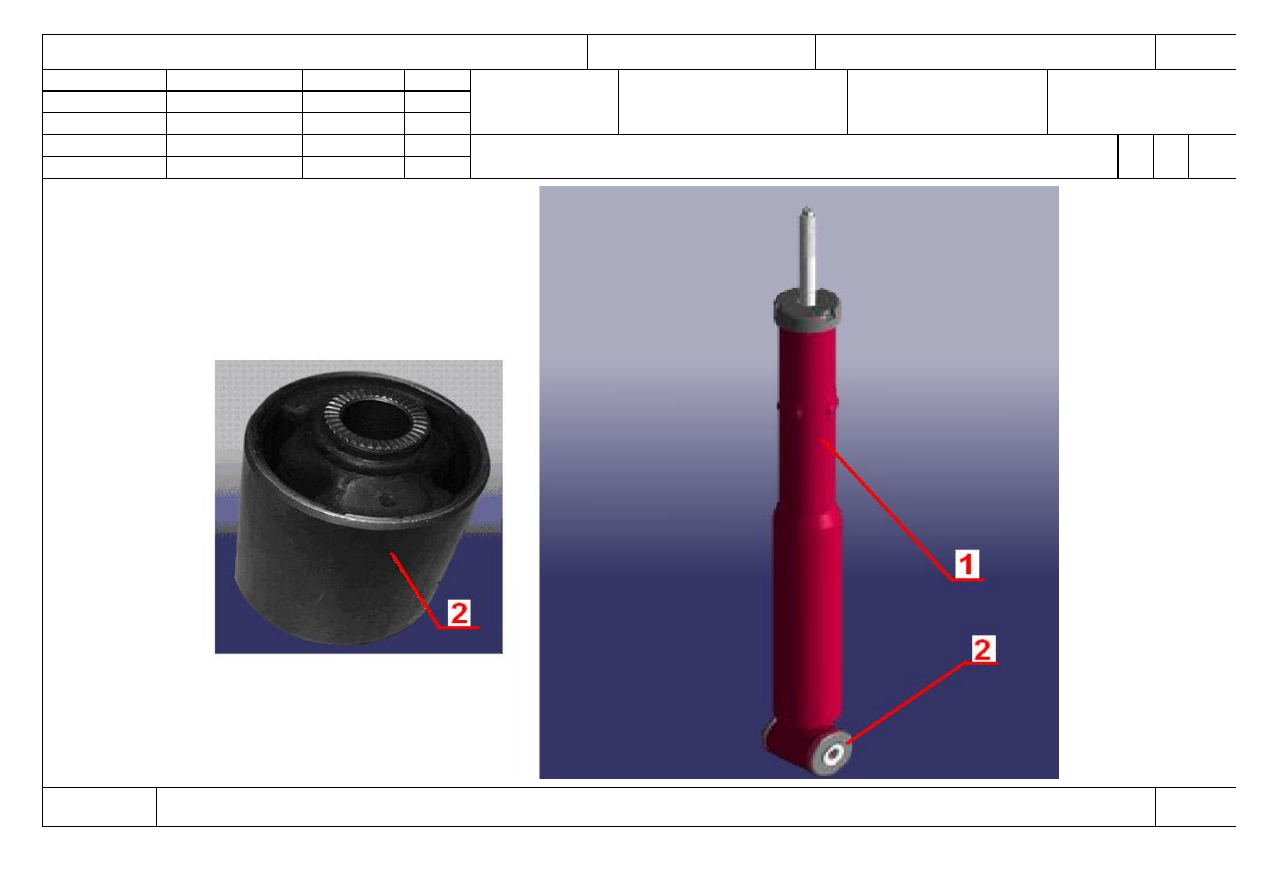

ГОСТ 3.1105  форма 2







Амортизационные стойки DС14BХ

1



Разраб.



Лебедев

















ЗАО «ЗАЗ»



Проверил



Шишкин











    25480917.

 75.059













Н. контр.



Лагода





Замена сайлент-блока заднего амортизатора

О1



060



   Оп.060































































КЭ

ТП 75.059

50





ГОСТ 3.1118 форма 1б





Амортизационные стойки DС14BХ

1























































Регулировка углов установки колес

25480917.

75.059

А

Цех  Уч  РМ  Опер  Код, наименование операции

Обозначение документа

Б

Код, наименование  оборудования

СМ  Проф.

Р

УТ  КР  КОИД

ЕН

ОП

Кшт

Тпз

Тшт

К/М  Наименование детали, сб. единицы или материала

Обозначение,  код

ОПП

ЕВ

ЕН

КИ

Н.расх.

01

А  02

070

Слесарно-сборочная                                          3

03

           (

см. КЭ лист 53,54).

04



Выполнить операцию  005.

05

Б 06                         Установка для регулировки улов колес типа ЕХАСТ-60Е



07

Слесарно-сборочный верстак                7051-146



08

Тележка                                                    7043-334

  09

О 10 1. Переместить автомобиль к стенду регулировки улов колес, обеспечив  осадку подвесок.

11

12 2.

Проконтролировать углы установки передних колес:

13    -

угол развала передних колес град.2°50`±30`.

14   -

схождение передних колес 5`47`` (±5`).

15   -

угол поворота внутреннего колеса 41°(±4`), наружного колеса 33°(±4`).

16
17 3.

Проконтролировать углы установки задних колес:

18  -

развал задних колес     - 0

0

35`±60`(

минут).

 19  -

схождение задних колес  0

0

09`±6`(

минут).

 20

21 4.

При несоответствии нормативных значений, произвести регулировку схождения передних колес:

22  -

проверить давление в шинах, при необходимости довести до нормы (2,3 атм.);

 23  -

отпустить стопорную гайку (поз.1);

24  -

произвести регулировку вращением рулевой тяги (поз.2);

МК/КТТП

ТП. 75.059

51
