ГОСТ 3.1118 форма 1б
Амортизационные стойки DС14BХ
2
Сборка задней амортизационной стойки
25480917.
75.059
А
Цех Уч РМ Опер Код, наименование операции
Обозначение документа
Б
Код, наименование оборудования
СМ Проф.
Р
УТ КР КОИД
ЕН
ОП
Кшт
Тпз
Тшт
К/М Наименование детали, сб. единицы или материала
Обозначение, код
ОПП
ЕВ
ЕН
КИ
Н.расх.
01

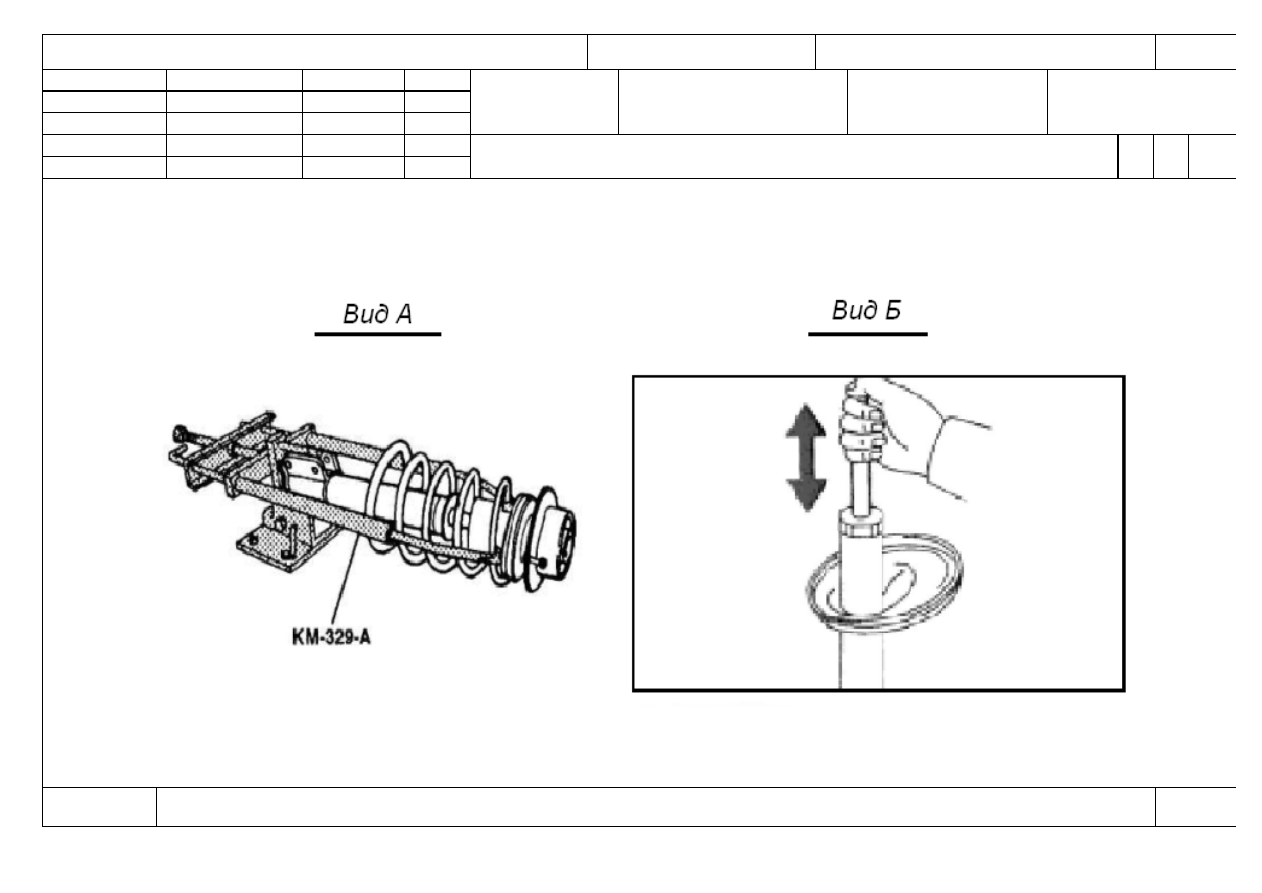

О 02 1. Установить разобранную амортизационную стойку на устройство для сжатия пружины КМ-329-А и закрепить.
03
04 2.

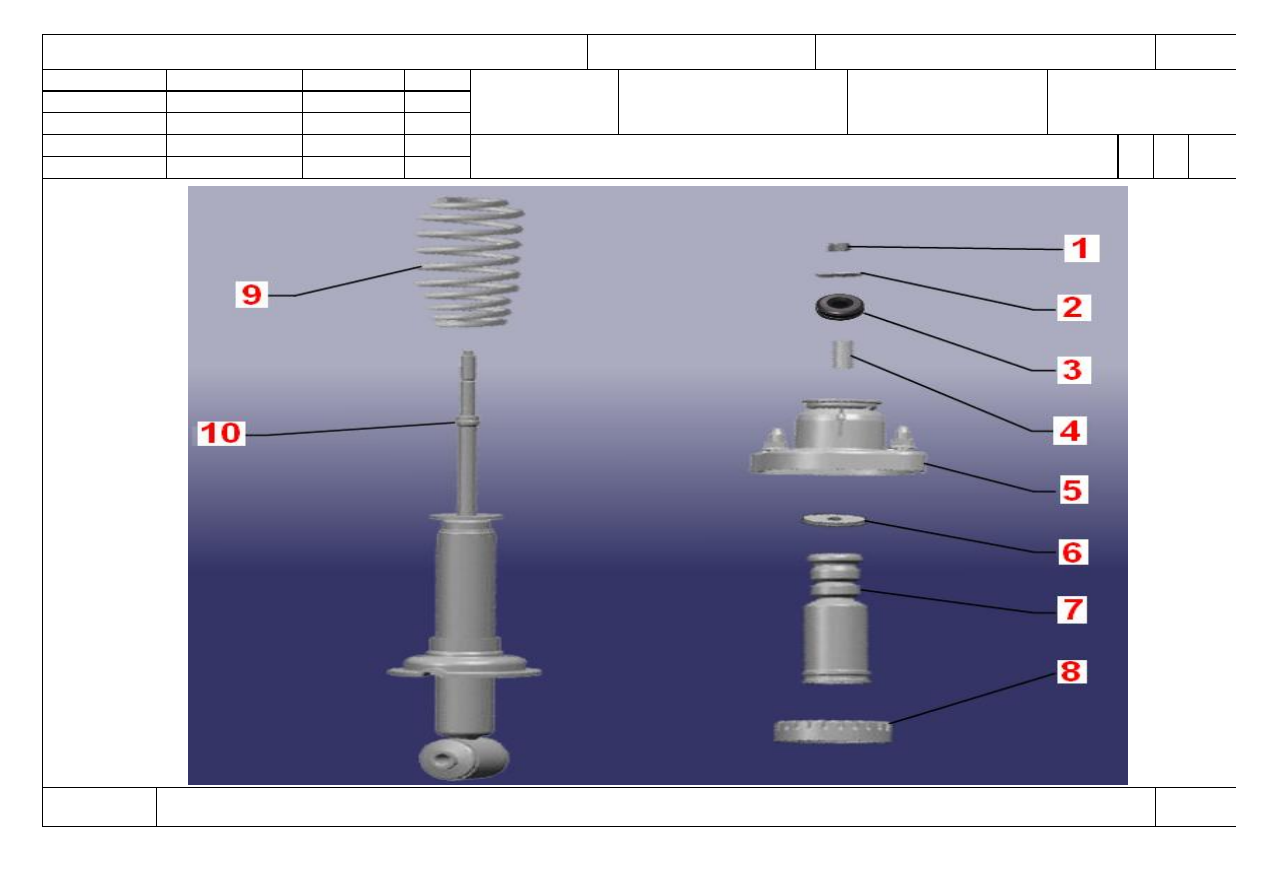

На амортизатор (поз.10) установить последовательно опору пружины нижнюю (поз.8), пружину заднюю (поз.9).
05
Удостовериться, что захваты посажены на пружину амортизационной стойки правильно.
06
07
08 3.
Сжать заднюю пружину (поз.9) при помощи устройства КМ-329-А.
09
10 4.
Установить последовательно на амортизатор (поз.10) демпфер (поз.7), шайбу плоскую (поз.6), опору верхнюю (поз.5), втулку
11
металлическую (поз.4), втулку уплотнительную (поз.3), шайбу тарельчатую (поз.2).
12
13 5.
Удерживая шток амортизатора (поз.10) от проворачивания за лыски, закрепить подсобранную амортизационную стойку гайкой
14 (
поз.1) с Мкр=50 Нм.
15
16 6.
Снять собранную амортизационную стойку с устройства КМ-329-А.
17
18 7.
Выполнить переходы (1,2,3,4,5,6) для амортизационной стойки противоположной стороны.
19
20 8.
Произвести визуальный контроль комплектации, качества сборки и правильность выполнения операции.
21
22
23
24
МК/КТТП
ТП. 75.059
44
