516

3. Проверка электропривода омывателя.

Установить электропривод омывателя и водяной насос в бачок с жидкостью для омывателя
стекла, затем заполнить бачок водой. Соединить положительный контакт аккумулятора с
контактом 1 разъема электропривода омывателя, отрицательный контакт – с контактом 2, из
бачка должна выбрасываться вода. Разъем электропривода омывателя обозначен W1.

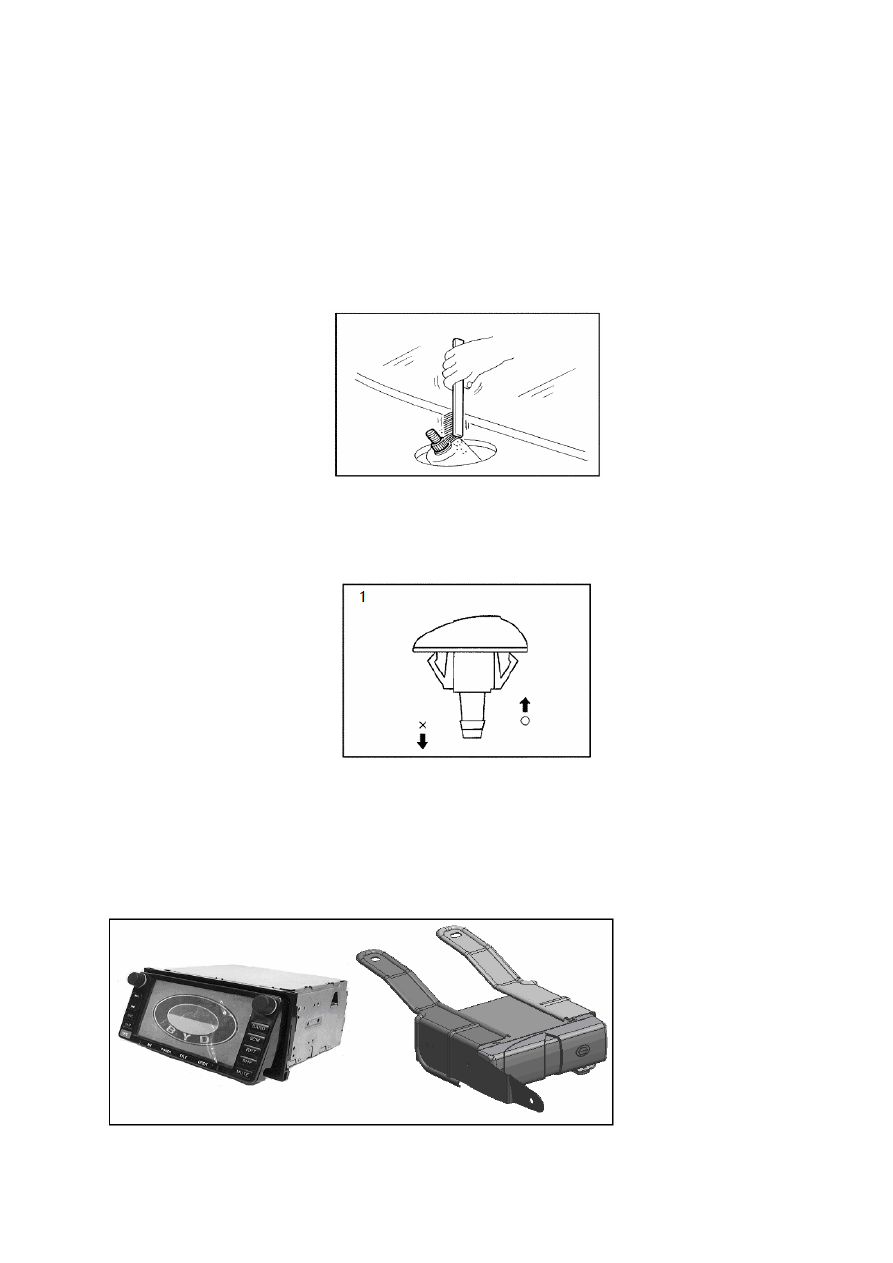

Примечание:

почистить поворотный вал перед установкой рычага стеклоочистителя, как показано на
следующем рисунке, во избежание ослабления крепления рычага.

.

4. Проверить разбрызгивающие насадки омывателя.

Подуть в трубку омывателя по направлению подачи моющего раствора, проверить
пропускание воздуха только в одном направлении.



1. В разбрызгивающей насадке установлен односторонний запорный клапан.

Раздел 8. Стереосистема и система навигации.

8.1. Описание.

.

Данная комбинированная мультимедийная система с системой навигации представляет собой
интегрированное устройство, которое объединяет цифровой мультимедийный плеер,



.



517

позволяющий просматривать в автомобиле видео в мобильном формате, воспроизводить
видео в формате VCD, аудиодиски в формате CD, ленточные кассеты, настраивать и
прослушивать радиопередачи, и интеллектуальную глобальную систему определения
координат (систему GPS); данная комбинированная система соответствует даже самым
высоким запросам пользователей. Мультимедийная система с системой навигации состоит из
следующих компонентов:

● Радиоприемник в сборе (для G-i).
● Усилитель антенны.
● Печатная антенна АМ / ЧМ.
● Проигрыватель компакт-дисков в сборе (для GL-I, GLX-i).
● Мультимедийный проигрыватель в сборе (для GLX-iNAVI).
● Шесть динамиков (два динамика высоких частот и четыре динамика низких частот).
● Блок смены компакт-дисков (для GLX-I, GLX-iNAVI).
● Антенна системы GPS в сборе (для GLX-iNAVI).
● Модуль системы GPS с монтажным кронштейном в сборе (для GLX-iNAVI).
● Карта памяти формата SD (для GLX-iNAVI).

Принцип действия аудиосистемы: обеспечивает воспроизведение звуковой информации
посредством приема, модулирования и усиления радиосигналов АМ / ЧМ от местных
радиовещательных станций. Электромагнитные волны, излучаемые радиостанциями,
принимаются печатной антенной и формируют слабый сигнал тока, затем сигналы тока
передаются в радиоприемник через антенный усилитель и кабель, радиоприемник
модулирует и усиливает сигнал, затем передает его на динамики, где сигналы тока
преобразуются в колебания воздуха, в результате чего сигналы радиочастоты преобразуются
в звуковые сигналы. По заказу клиента на автомобиле может быть установлена система с
кассетным проигрывателем, проигрывателем компакт-дисков или видеоплеером формата
VCD. Независимо от типа используемого носителя аудиосистема автомобиля способна
усиливать и модулировать звуковой сигнал, обеспечивая высококачественное
воспроизведение через динамики.

Подавление радиочастотных и электромагнитных наведенных помех в мультимедийной
системе происходит во внутреннем контуре радиоприемника. Внешний компоненты системы
включают следующие устройства:

● Заземление усилителя антенны.
● Заземление корпуса радиоприемника.
● Заземление кузова и двигателя автомобиля.
● Применение резисторных свечей зажигания.
● Применение вторичной обмотки зажигания с беспроводным глушением.

Принцип действия системы навигации: принимается сигнал от спутников, подтверждается
местоположение автомобиля, после чего соответствующая информация выводится в виде
электронной карты на жидкокристаллическом дисплее одновременно с элементами привязки,
расчетом маршрута, голосовыми подсказками и т.п.

Система GPS проверяет текущее положение автомобиля по времени прохождения
радиосигналов, передаваемых четырьмя спутниками.



.



518





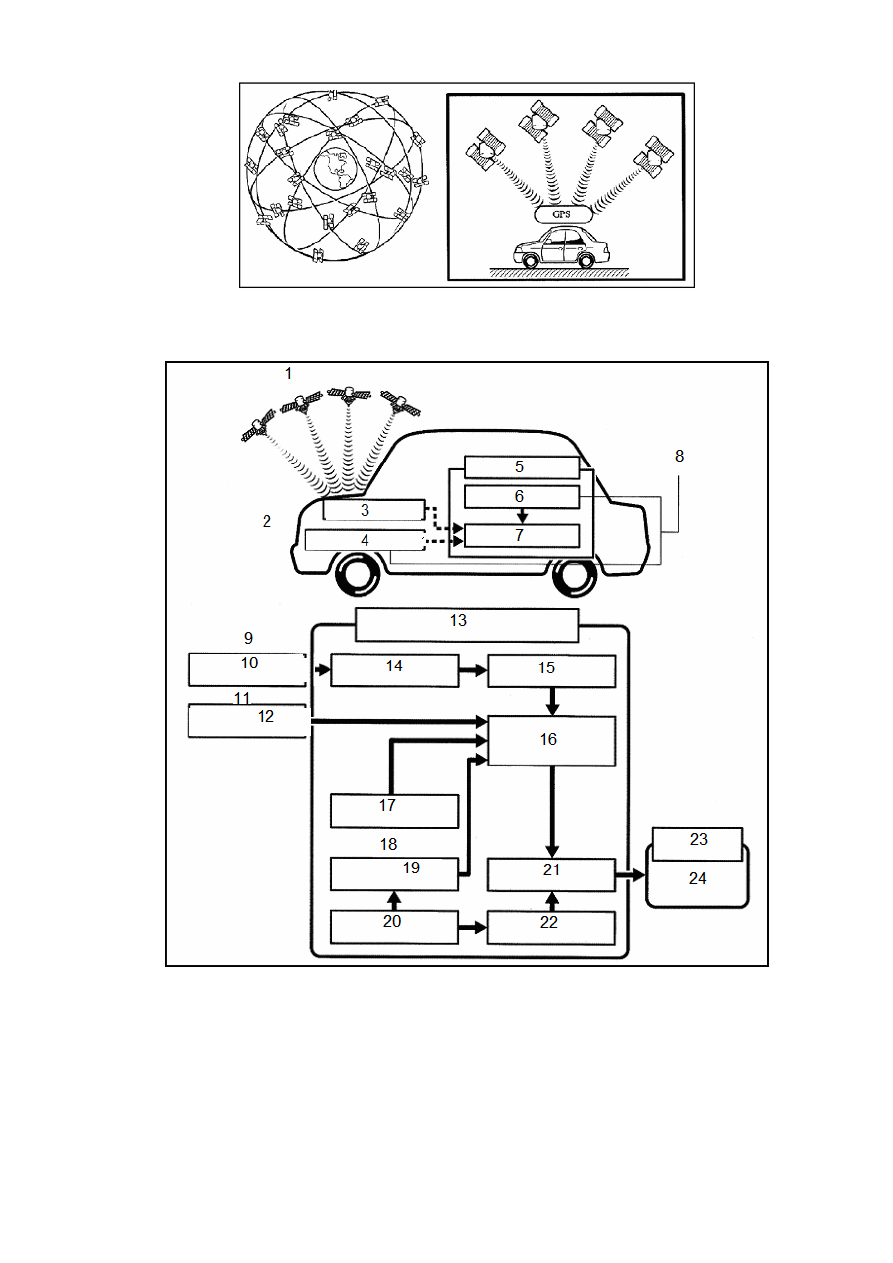

Подробное описание принципов действия:





1. Спутники GPS. 2. Положение автомобиля. 3. Антенна GPS. 4. Датчик скорости движения автомобиля.

5. Навигационный электронный блок управления. 6. Карта памяти формата SD. 7. Электронный блок

управления. 8. Интеллектуальное сопоставление по карте. 9. Антенна GPS. 10. Прием радиосигналов от

спутников. 11. Дачтки скорости движения автомобиля. 12. Измерение текущего пробега автомобиля.

13. Навигационный электронный блок управления. 14. Положение автомобиля. 15. Настройки GPS.

16. Перестроение данных отслеживания текущего положения автомобиля. 17. Проверка изменений направления.

18. Гироскопический датчик. 19. Настройки сопоставления по карте. 20. Карта памяти формата SD емкостью

512М. 21. Управление картой и определением положения автомобиля. 22. Прокрутка карты и изменение

масштаба карты. 23. Радиаоприемник с дисплеем в сборе. 24. Экран навигации.



.



519

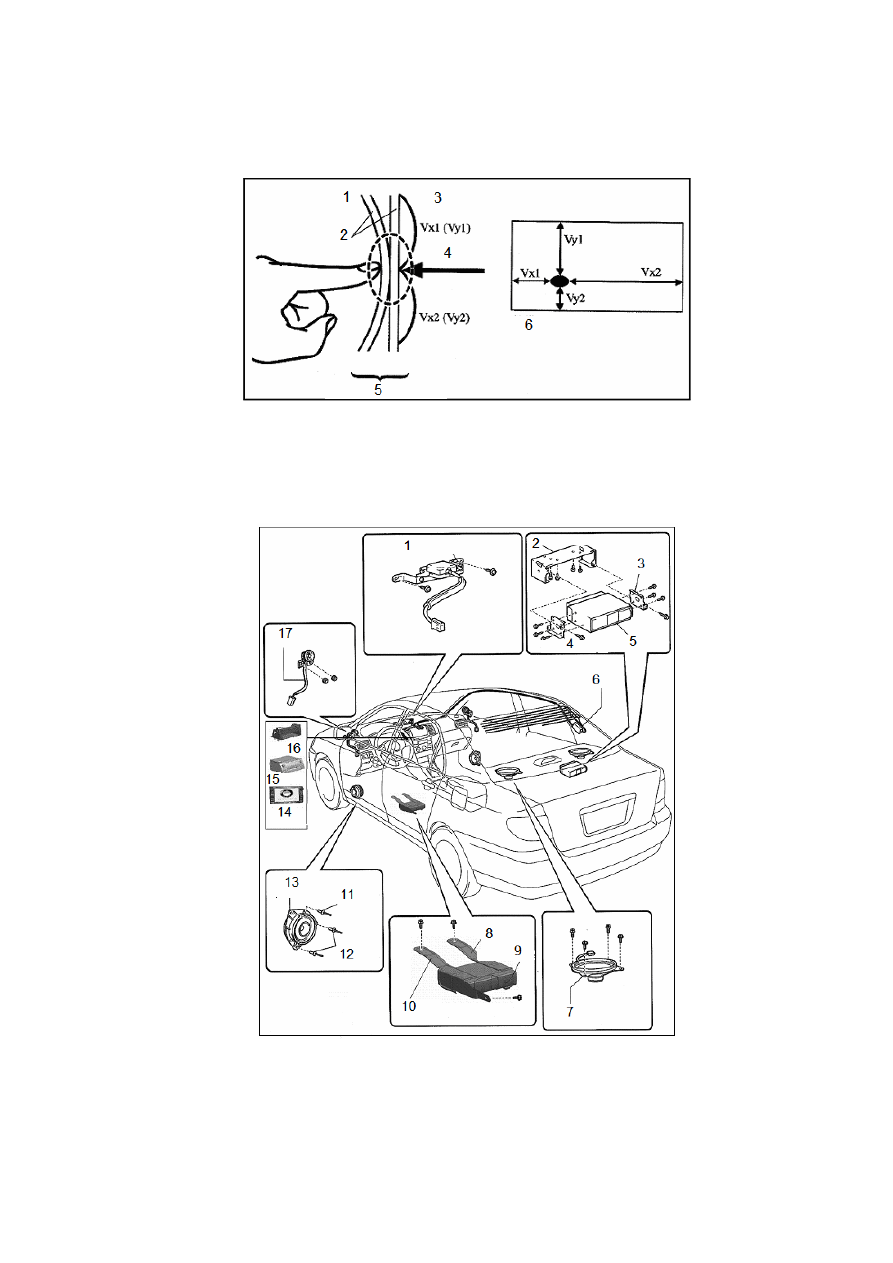

Принцип функционирования сменяемого сенсорного экрана: при нажатии сенсорного
выключателя наружная мембрана прогибается и касается внутренней мембраны в заданной
точке соприкосновения, затем определяется взаимосвязь между отношением напряжения и
точкой касания.



1. Наружная сторона. 2. Мембраны. 3. Внутренняя сторона.

4. Точка касания. 5. Положение сенсорного выключателя.

6. Сенсорный выключатель рассчитывает положение точки касания соответственно изменению напряжения.

8.2. Схема планировки мультимедийной и навигационной системы.



Схема планировки мультимедийной и навигационной системы - 1.

1. Антенна GPS в сборе. 2. Основной монтажный кронштейн. 3. Правый кронштейн. 4. Левый кронштейн.

5. Блок проигрывателя компакт-дисков. 6. Антенный усилитель. 7. Задний динамик. 8. Кронштейн. 9. Модуль

GPS. 10. Кронштейн. 11. Заклепка. 12. Заклепка. 13. Динамик в передней двери.

14. Проигрыватель VCD. 15. Проигрыватель CD. 16. Радиоприемник.

17. Широкочастотный динамик в передней двери с монтажным кронштейном.



.



520

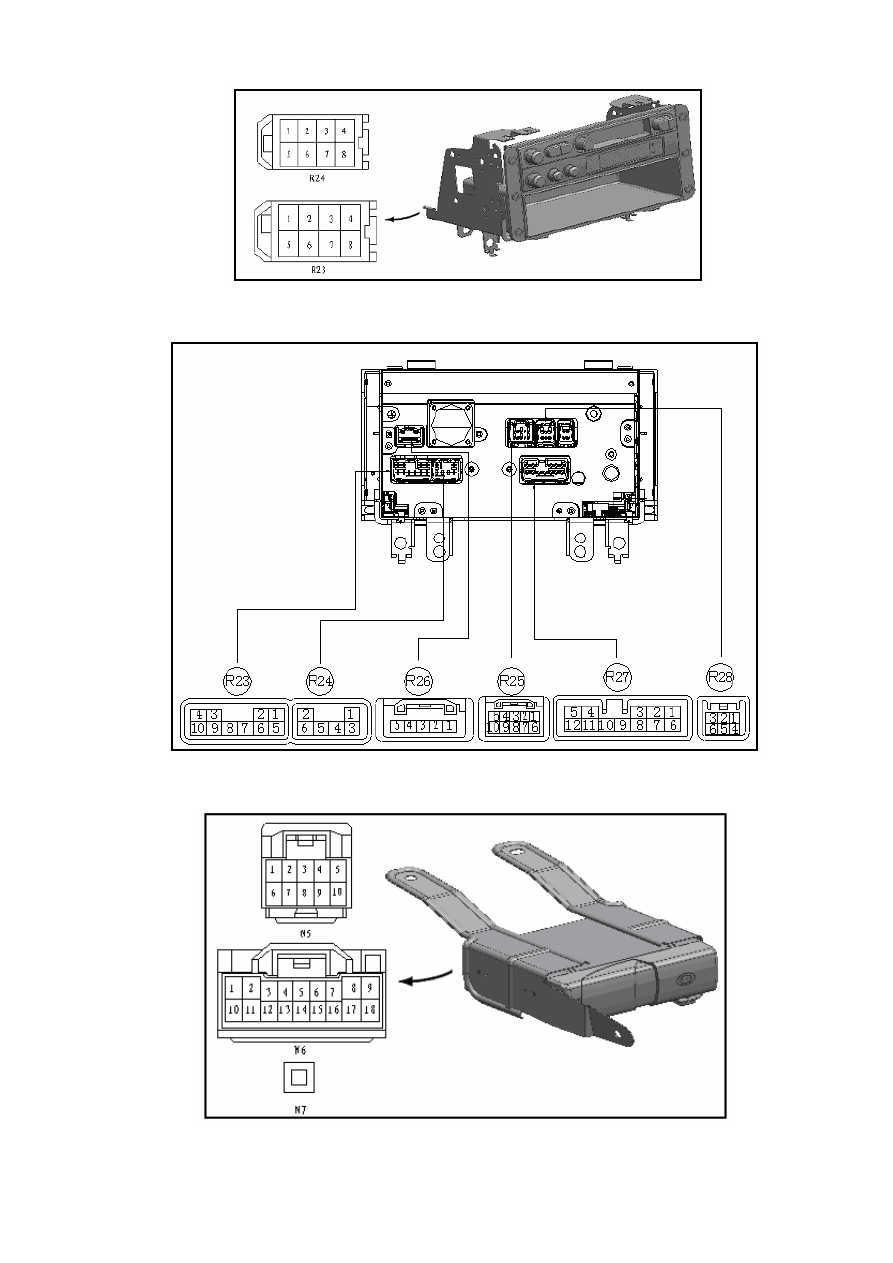

Схема планировки мультимедийной и навигационной системы – 2 (радиоприемник и
кассетный проигрыватель).

.

  Схема планировки мультимедийной и навигационной системы – 3 (проигрыватель компакт
дисков / мультимедийный проигрыватель в сборе).

.

Схема планировки мультимедийной и навигационной системы – 4 (модуль GPS с монтажным
кронштейном в сборе).



.



521

.

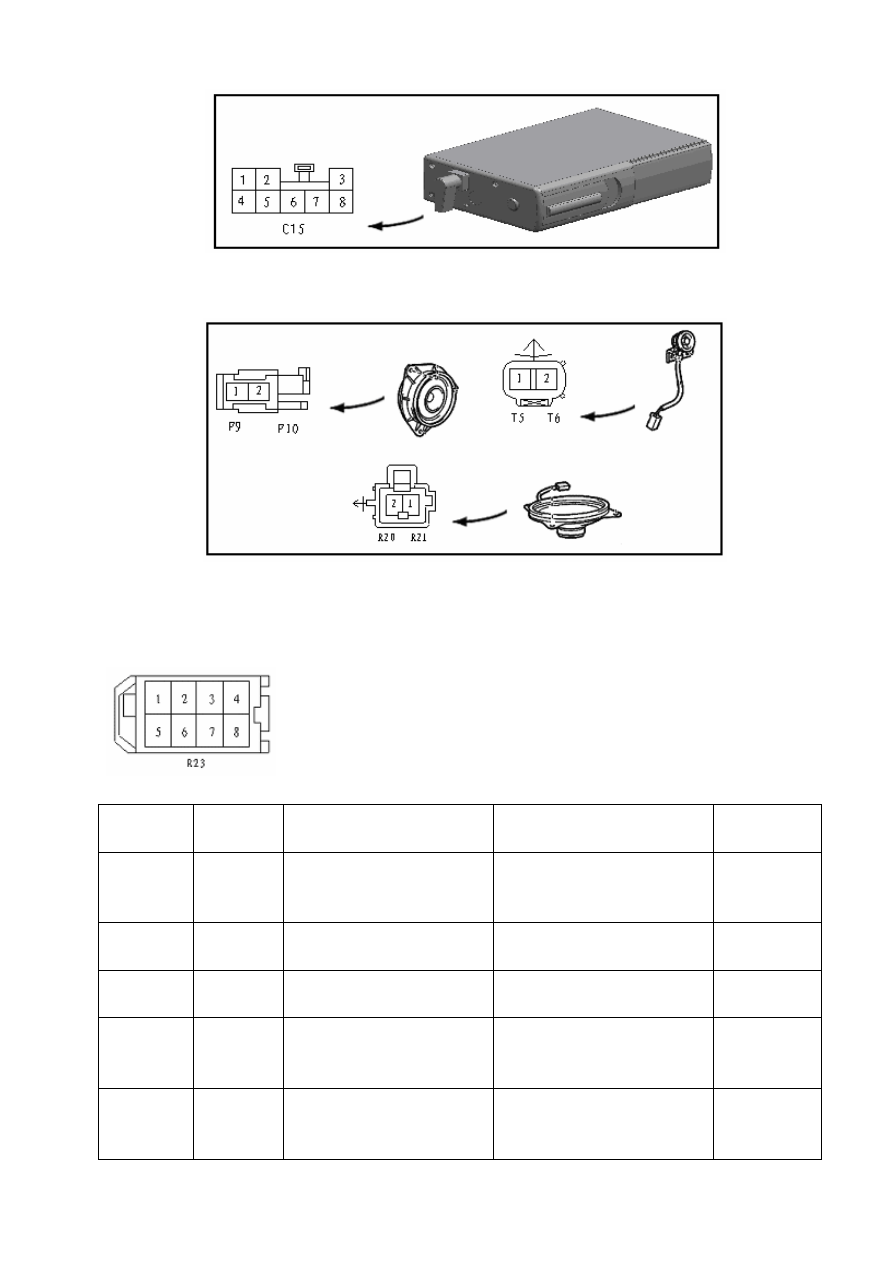

Схема планировки мультимедийной и навигационной системы – 5 (блок смены
компакт-дисков).

.

Схема планировки мультимедийной и навигационной системы – 6 (динамики).

8.3.

Напряжение

на

контактах

разъемов

мультимедийной

и

навигационной системы.



  (Радиоприемник и кассетный проигрыватель)

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

2 – масса

Синий /

желтый

Ввод электропитания

постоянного тока

аудиосистемы

Постоянно

10-14В

3 – масса

Черный

Ввод электропитания

наружной антенны

Замок зажигания – ACC,

постоянно

10-14В

4 – масса

Белый /

черный

Заземление аудиосистемы

Постоянно

< 1 Ом

5 – масса

Зеленый

Ввод сигнала подсветки

аудиосистемы

Комбинированный блок

переключателей – положение

TAIL, постоянно

10-14В

8 – масса

Белый /

синий

Ввод электропитания по

контуру ACC замка

зажигания

Замок зажигания - 'ACC',

постоянно

10-14В

.



.



522

.

  (Радиоприемник и кассетный проигрыватель)

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартны

е параметры

1 – масса

Красный

Вывод правого заднего динамика (+)

Вывод на дисплее

аудиосистемы

-

2 – масса

Черный /

белый

Вывод правого переднего динамика (+)

Вывод на дисплее

аудиосистемы

-

3 – масса

Зеленый

Вывод левого переднего динамика (+)

Вывод на дисплее

аудиосистемы

-

4 – масса

Черный

Вывод левого заднего динамика (+)

Вывод на дисплее

аудиосистемы

-

5 – масса

Белый

Вывод правого заднего динамика (-)

Вывод на дисплее

аудиосистемы

-

6 – масса

Синий

Вывод правого переднего динамика (-)

Вывод на дисплее

аудиосистемы

-

7 – масса

Черный /

желтый

Вывод левого переднего динамика (-)

Вывод на дисплее

аудиосистемы

-

8 – масса

Желтый

Вывод левого заднего динамика (-)

Вывод на дисплее

аудиосистемы

-

.

R23

6

5

7

9

8

10

4

3

1

2



Проверяе

мый

контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Черный /

белый

Вывод правого переднего

динамика (+)

Вывод на дисплее аудиосистемы

-

2 – масса

Зеленый

Вывод левого переднего

динамика (+)

Вывод на дисплее аудиосистемы

-

3 – масса

Белый /

синий

Ввод электропитания по

контуру ACC замка зажигания

Замок зажигания - 'ACC',

постоянно

10-14В

4 – масса

Синий /

желтый

Ввод электропитания

постоянного тока

аудиосистемы

Постоянно

10-14В

5 – масса

Синий

Вывод правого переднего

динамика (-)

Вывод на дисплее аудиосистемы

-



.



523



Проверяе

мый

контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

6 – масса

Черный /

желтый

Вывод левого переднего

динамика (-)

Вывод на дисплее аудиосистемы

-

7 – масса

Белый /

черный

Заземление аудиосистемы

Постоянно

< 1 Ом

8 – масса

Черный

Вывод электропитания

наружной антенны

Замок зажигания - 'ACC',

постоянно

10-14В

10 – масса  Зеленый

Ввод сигнала подсветки

аудиосистемы

Комбинированный блок

переключателей – положение

TAIL, постоянно

10-14В

R24

4

3

6

5

2

1



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартны

е параметры

1 – масса

Красный

Вывод правого заднего

динамика (+)

Вывод на дисплее аудиосистемы

-

2 – масса

Черный

Вывод левого заднего динамика

(+)

Вывод на дисплее аудиосистемы

-

3 – масса

Белый

Вывод правого заднего

динамика (-)

Вывод на дисплее аудиосистемы

-

4 – масса

Синий

Сигнал переключателя

управления аудиосистемой на

колесе рулевого управления (+)

Вывод на дисплее аудиосистемы

-

5 – масса

Оранжев

ый

Сигнал переключателя

управления аудиосистемой на

колесе рулевого управления (-)

Вывод на дисплее аудиосистемы

-

6 – масса

Желтый

Вывод левого заднего динамика

(-)

Вывод на дисплее аудиосистемы

-









.



524

R25

8

9

7

6

10

5

3

4

2

1



Проверяем

ый контакт

Цвет провода

Описание контакта

Условия проверки

Стандартны

е параметры

1 – масса

Желтый

Сигнальный дисплей (системные часы)    Включена система GPS

-

2 – масса

Красный

Сигнальный дисплей (красный)

Включена система GPS

-

3 – масса

Фиолетовый  Сигнальный дисплей (синий)

Включена система GPS

-

4 – масса

Синий

HSYNC (линейный сигнал

синхронизации)

Включена система GPS

-

5 – масса

Черный

Сигнальный дисплей (зеленый)

Включена система GPS

-

6 – масса

Коричневый

VSYN (физический сигнал

синхронизации)

Включена система GPS

-

7 – масса

Зеленый

Y0 (сигнал управления сенсорного

экрана)

Включена система GPS

-

8 – масса

Белый /

синий

X0 (сигнал управления сенсорного

экрана)

Включена система GPS

-

9 – масса

Оранжевый

Y1 (сигнал управления сенсорного

экрана)

Включена система GPS

-

10 – масса

Белый

X1 (сигнал управления сенсорного

экрана)

Включена система GPS

-



R26

1

2

4

3

5



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Красный /

желтый

Ввод сигнала стояночного

тормоза

Замок зажигания – ON, подъем

→ опускание переключателя

стояночного тормоза

< 1В → >

1,5В












.



525

R27

8

9

7

6

11

10

12

5

4

3

2

1



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Коричневый  Заземление

Включен проигрыватель

компакт-дисков, постоянно

< 1В

3 – масса

Зеленый

Вывод сигнала управления

Включен проигрыватель

компакт-дисков, смена дисков,

воспроизведение следующей

мелодии

-

5 – масса

Белый

Ввод голосового сигнала

компенсации обратной связи

Включен проигрыватель

компакт-дисков, постоянно

< 1В

8 – масса

Красный

Вывод сигнала

электропитания

Включен проигрыватель

компакт-дисков, постоянно

10-14В

9 – масса

Черный

Ввод голосового сигнала

(левый канал)

Вывод на дисплее аудиосистемы

-

10 – масса

Синий

Ввод голосового сигнала

(правый канал)

Вывод на дисплее аудиосистемы

-

11 – масса

Коричневый  Заземление

Включен проигрыватель

компакт-дисков, постоянно

< 1В

12 – масса

Черный /

белый

Вывод рабочего

электропитания

Включен проигрыватель

компакт-дисков, постоянно

10-14В

R2 8

4

6

5

1

2

3



Проверяем

ый контакт

Цвет провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Фиолетовый  Заземление

Включена система GPS,

постоянно

< 1В

2 – масса

Черный

Голосовой сигнал

управления (SC)

Включена система GPS

-

3 – масса

Красный

Голосовой ввод (SOUND1+)    Включена система GPS

-

5 – масса

Желтый

Управление сенсорного

экрана (T_C)

Включена система GPS

-

6 – масса

Оранжевый

Голосовой ввод (SOUND2-)    Включена система GPS

-








.



526

N5

8 9

7

6

10

5

3 4

2

1



Проверяе

мый

контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Желтый

Переустановка системы GPS

Включена система GPS

-

2 – масса

Красный

Сигнальный дисплей (красный)    Включена система GPS

-

3 – масса

Фиолетовый

Сигнальный дисплей (синий)

Включена система GPS

-

4 – масса

Синий

HSYNC (линейный сигнал

синхронизации)

Включена система GPS

-

5 – масса

Черный

Сигнальный дисплей (зеленый)    Включена система GPS

-

6 – масса

Коричневый

VSYN (физический сигнал

синхронизации)

Включена система GPS

-

7 – масса

Зеленый

Y0 (сигнал управления

сенсорного экрана)

Включена система GPS

-

8 – масса

Белый /

синий

X0 (сигнал управления

сенсорного экрана)

Включена система GPS

-

9 – масса

Оранжевый

Y1 (сигнал управления

сенсорного экрана)

Включена система GPS

-

10 –

масса

Белый

X1 (сигнал управления

сенсорного экрана)

Включена система GPS

-

N6

18

17

16

11

10

15

14

13

12

9

8

6 7

4

3

5

1

2



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Красный

Голосовой ввод (SOUND1+)    Включена система GPS

-

3 – масса

Оранжевый  Голосовой ввод (SOUND2-)

Включена система GPS

-

4 – масса

Черный

Сигнал голосового ввода

(SC)

Включена система GPS

-

5 – масса

Фиолетовый

/ белый

Ввод сигнала скорости

движения автомобиля

Автомобиль движется,

постоянно

Ввод импульсного

сигнала (см.

комбинированный

блок приборов,

10-C7)

8 – масса

Синий /

желтый

Ввод напряжения от

аккумулятора

Постоянно

10-14В

10 – масса

Фиолетовый Заземление

Включена система GPS,

постоянно

< 1В

11 – масса

Желтый

Управление сенсорного

экрана (T_C)

Включена система GPS

-



.



527

Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

14 – масса

Красный /

черный

Ввод сигнала движения

задним ходом

Перевод рычага

переключения передач из

любого положения в

положение передачи

заднего хода, постоянно

< 1В → 10-14В

17 – масса

Белый /

черный

Заземление

Постоянно

< 1 Ом

18 – масса

Белый /

синий

Ввод электропитания по

контуру ACC замка

зажигания

Замок зажигания - OFF

→ ACC, постоянно

< 1В → 10-14В

C15

8

7

6

5

4

3

2

1



Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

Синий

Вывод голосового сигнала

(правый канал)

Вывод на дисплее аудиосистемы

-

2 – масса

Красный

Ввод сигнала

электропитания

Включен проигрыватель

компакт-дисков, постоянно

10-14В

3 – масса

Зеленый

Ввод сигнала управления

Включен проигрыватель

компакт-дисков, смена дисков,

воспроизведение следующей

мелодии

-

4 – масса

Черный /

белый

Ввод рабочего

электропитания

Включен проигрыватель

компакт-дисков, постоянно

10-14В

5 – масса

Коричневый  Заземление

Включен проигрыватель

компакт-дисков, постоянно

< 1В

6 – масса

Белый

Ввод голосового сигнала

компенсации обратной связи

Включен проигрыватель

компакт-дисков, постоянно

< 1В

7 – масса

Черный

Вывод голосового сигнала

(левый канал)

Вывод на дисплее аудиосистемы

-

8 – масса

Коричневый  Заземление

Включен проигрыватель

компакт-дисков, постоянно

< 1В







Проверяем

ый контакт

Цвет

провода

Описание контакта

Условия проверки

Стандартные

параметры

1 – масса

─

Ввод привода динамика (+)

Вывод на дисплее аудиосистемы

-

2 – масса

─

Ввод привода динамика (+)

Вывод на дисплее аудиосистемы

-

Примечание: измерить сопротивление между контактами 1 и 2 в статическом состоянии,
измеренное значение должно составлять примерно 4 Ом.




.



528

8.4.  Таблица  диагностики  отказов  мультимедийной  и  навигационной
системы.

Признаки

Причины

Признаки

Причины

Аудиосистема не

включается после

нажатия кнопки

выключателя

электропитания

1. Отказ в цепи электропитания

аудиосистемы.

2. Отказ в аудиосистеме.

Не работает

устройство

ночной подсветки

аудиосистемы

1. Отказ в цепи подсветки

аудиосистемы.

2. Отказ в аудиосистеме.

Динамики не

работают во всех

режимах

1. Отказ в цепи динамиков.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Неэффективная

регулировка звука

во всех режимах

(слишком низкая

громкость)

1. Отказ в цепи динамиков.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Не производится

прием

радиовещательных

передач (плохое

качество приема)

1. Отказ в цепи антенны.

2. Отказ в аудиосистеме.

Кассета не

вставляется и не

воспроизводится

1. Повреждена кассета.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Кассета не

выбрасывается

1. Повреждена кассета.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Низкое качества

воспроизведения

только кассеты

1. Повреждена кассета.

2. Отказ в аудиосистеме.

Магнитная лента

затягивается и

перекручивается

1. Повреждена кассета.

Отказ в аудиосистеме.

Компакт диск или

видео

компакт-диск не

вставляется или

не выбрасывается

из приемника

после установки

1. Поврежден диск.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Электропитание

системы включено,

но компакт-диск не

воспроизводится

1. Поврежден диск.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Невозможно

вынуть

компакт-диск

1. Поврежден диск.

2. Отказ в цепи электропитания

аудиосистемы.

3. Отказ в аудиосистеме.

Низкое качество

воспроизведения

компакт-диска

1. Поврежден диск.

2. Отказ в аудиосистеме.

Неустойчивое

воспроизведение

компакт-диска

1. Поврежден компакт-диск.

2. Неправильный монтаж

аудиосистемы.

Не работает

сенсорный

переключатель

1. Отказ в цепи электропитания

аудиосистемы.

2. Отказ в аудиосистеме.

3. Повреждена кабельная шина.

Не откидывается

и не открывается

видеоэкран

1. Отказ в цепи электропитания

аудиосистемы.

2. Отказ в аудиосистеме.

Искажено

навигационное


1. Отказ в аудиосистеме.

2. Повреждена карта памяти

формата SD.

3. Отказ приемника сигналов

GPS

4. Повреждена кабельная шина.

Навигационное


вибрирует,

искажаются цвета

1. Отказ в аудиосистеме.

2. Повреждена карта памяти

формата SD.

3. Неправильно установлен

модуль GPS.

4. Повреждена кабельная шина.



.



529

8.5. Ремонт частей мультимедийной и навигационной системы.

1. Аудиосистема не включается после нажатия кнопки выключателя электропитания

● Процедура проверки.

Проверить условия окружающей среды в салоне автомобиля на предмет наличия факторов,
которые могут вызвать электрическое короткое замыкание, хорошо вентилировать салон, не
допускать образования повышенной влажности.

Проверить электрическое напряжение между контактом 2-R23 (для модели G-i) / контактом
4-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять
10-14В.

Проверить электрическое сопротивление между контактом 4-R23 (для модели G-i) /
контактом 7-R23 разъема аудиосистемы и кузовом автомобиля, измеренное значение не
должно превышать 1 Ом.

Повернуть ключ в замке зажигания в положение "ACC". Проверить электрическое
напряжение между контактом 8-R23 (для модели G-i) / контактом 3-R23 разъема
аудиосистемы и кузовом автомобиля, измеренное значение не должно превышать 10-14В.

Нормально – проверить и заменить аудиосистему. В случае обнаружения неполадок
отремонтировать или заменить кабельную шину и разъемы.

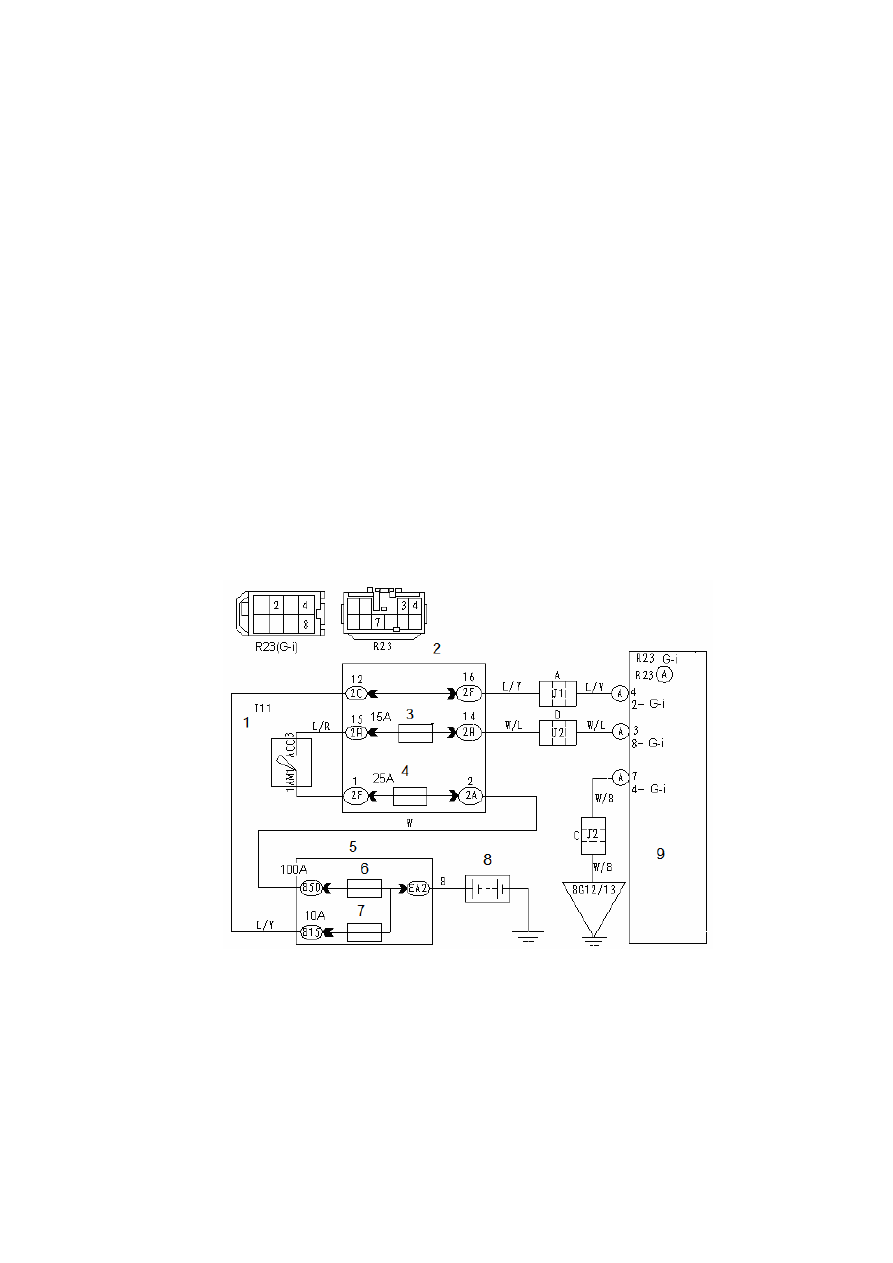

● Проверка цепи.



1. Замок зажигания. 2. Распределительная коробка. 3. Прикуриватель. 4. Зажигания 1#. 5. Распределительная

коробка. 6. Основной источник электропитания. 7. Освещение салона. 8. Аккумулятор. 9. Аудиосистема.


2. Не работает устройство ночной подсветки аудиосистемы.

● Процедура проверки.

Перевести левый комбинированный переключатель в положение TAIL или HEAD, измерить
электрическое напряжение между контактом 5-R23 (для модели G-i) / контактом 10-R23
разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять



.



530

10-14В. Нормально – проверить и заменить аудиосистему. В случае обнаружения неполадок
отремонтировать или заменить кабельную шину и разъемы.

3. Динамики не работают во всех режимах.

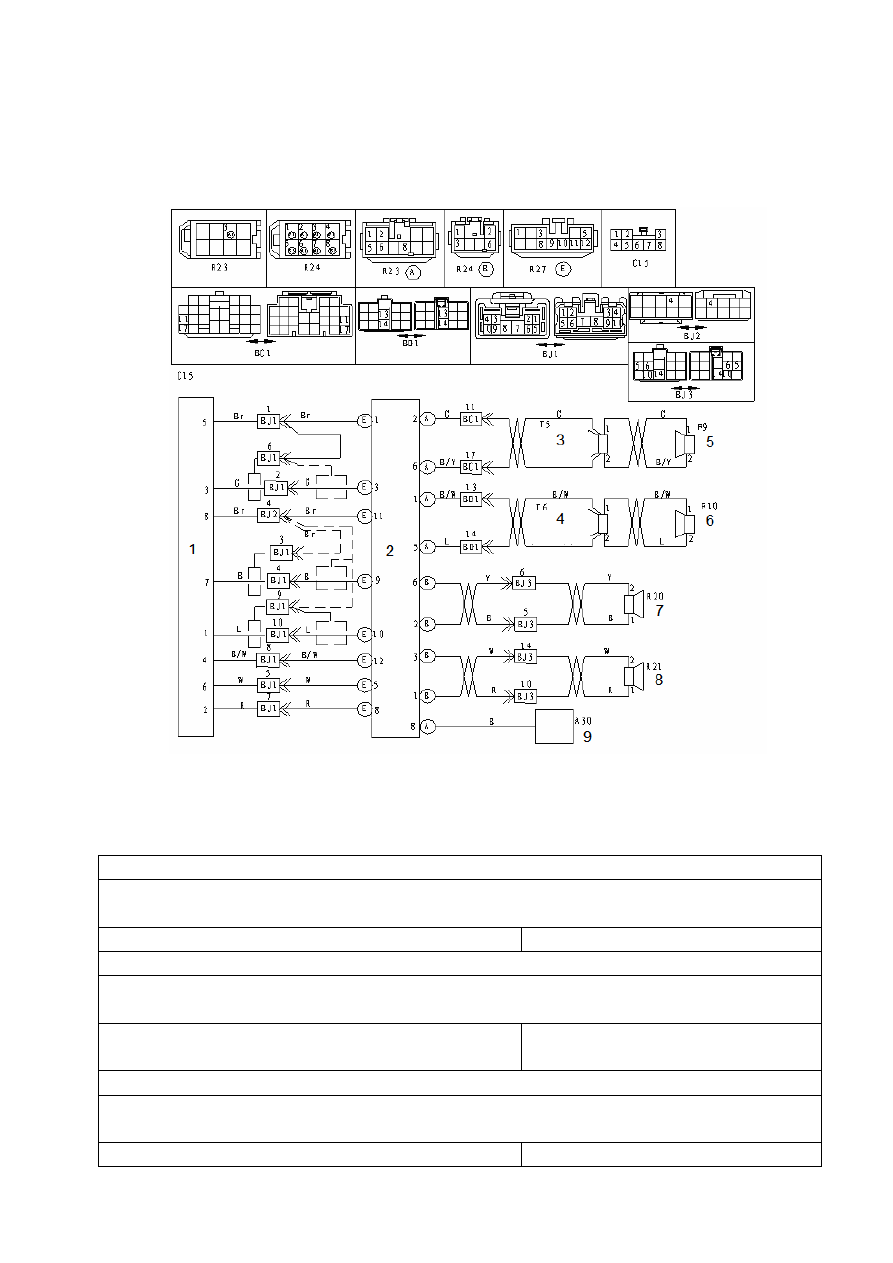

● Проверка цепи.



1. Устройство смены компакт-дисков. 2. Аудиосистема. 3. Левый передний низкочастотный динамик. 4. Правый

передний низкочастотный динамик. 5. Левый передний высокочастотный динамик. 6. Правый передний

высокочастотный динамик. 7. Левый задний динамик. 8. Правый задний динамик. 9. Антенный усилитель.

● Процедура проверки.

1. Проверка дисплея.

установить ключ в замке зажигания в положение 'ACC', включить аудиосистему, должен загореться экран

дисплея.

Нормально – перейти к выполнению следующей операции.

Ненормально – перейти к операции 5.

2. Отрегулировать громкость до получения сбалансированного звука.

Поворачивая головку регулировки громкости аудиосистемы, изменяя баланс, проверить звучание всех

динамиков.

Если не работают отдельные динамики, перейти к следующей

операции.

Если не работают все динамики, проверить

и заменить аудиосистему.

3. Проверить динамики.

Отсоединить разъем динамика, проверить сопротивление между контактами разъема, измеренная величина

должна составить 2-9 Ом.

Нормально – перейти к выполнению следующей операции.

Ненормально – заменить динамик.



.



531

4. Проверить состояние разъемов между аудиосистемой и динамиками.

Нормально – перейти к выполнению следующей

операции.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину и разъемы.

5. Проверить аудиосистему в сборе (радиоприемник с кассетным магнитофоном / проигрыватель

компакт-дисков / проигрыватель видео компакт-дисков).

  (1). Проверить электрическое напряжение между контактом A2 (радиоприемник с кассетным магнитофоном)

/ контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять

10-14В.

  (2). Проверить электрическое сопротивление между контактом A4 (радиоприемник с кассетным

магнитофоном) / контактом A7 разъема аудиосистемы и кузовом автомобиля, измеренное значение не должно

превышать 1 Ом.

  (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между

контактом A8 (радиоприемник с кассетным магнитофоном) / контактом A3 разъема аудиосистемы и кузовом

автомобиля, измеренное значение должно составлять 10-14В.

В случае обнаружения неполадок отремонтировать или

заменить кабельную шину и разъемы.

Нормально – проверить и заменить

аудиосистему.

.
4. Кассета не вставляется и не выбрасывается из приемника.
● Процедура проверки.

1. Проверить аудиосистему на предмет попадания грязи вовнутрь устройства.

Нормально – перейти к выполнению следующей операции.

Ненормально – очистить устройство от грязи.

2. Проверить внешний вид кассеты на предмет наличия повреждений.

Нормально – перейти к выполнению следующей операции.

В случае обнаружения отклонений от нормы

использовать другую, проверенную кассету.

3. Вставить стандартную кассету для проверки функционирования аудиосистемы.

Нормально – была повреждена кассета.

Ненормально – перейти к выполнению следующей операции.

4. Проверить функцию автоматического поиска радиоприемника.

Нормально – проверить и заменить радиоприемник

/ проигрыватель компакт-дисков в сборе.

Ненормально – перейти к выполнению следующей

операции.

5. Проверить радиоприемник с магнитофоном / проигрыватель компакт-дисков в сборе.

  (1). Проверить электрическое напряжение между контактом A2 (радиоприемник с кассетным магнитофоном)

/ контактом A4 разъема аудиосистемы и кузовом автомобиля, измеренное значение должно составлять

10-14В.

  (2). Проверить электрическое сопротивление между контактом A4 (радиоприемник с кассетным

магнитофоном) / контактом A7 разъема аудиосистемы и кузовом автомобиля, измеренное значение не должно

превышать 1 Ом.

  (3). Установить ключ в замке зажигания в положение 'ACC', проверить электрическое напряжение между

контактом A8 (радиоприемник с кассетным магнитофоном) / контактом A3 разъема аудиосистемы и кузовом

автомобиля, измеренное значение должно составлять 10-14В.

В случае обнаружения неполадок отремонтировать

или заменить кабельную шину и разъемы.

Нормально – проверить и заменить радиоприемник /

проигрыватель компакт-дисков в сборе.
