Автомобили BYD F3 и F3R. Руководство - часть 253

СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

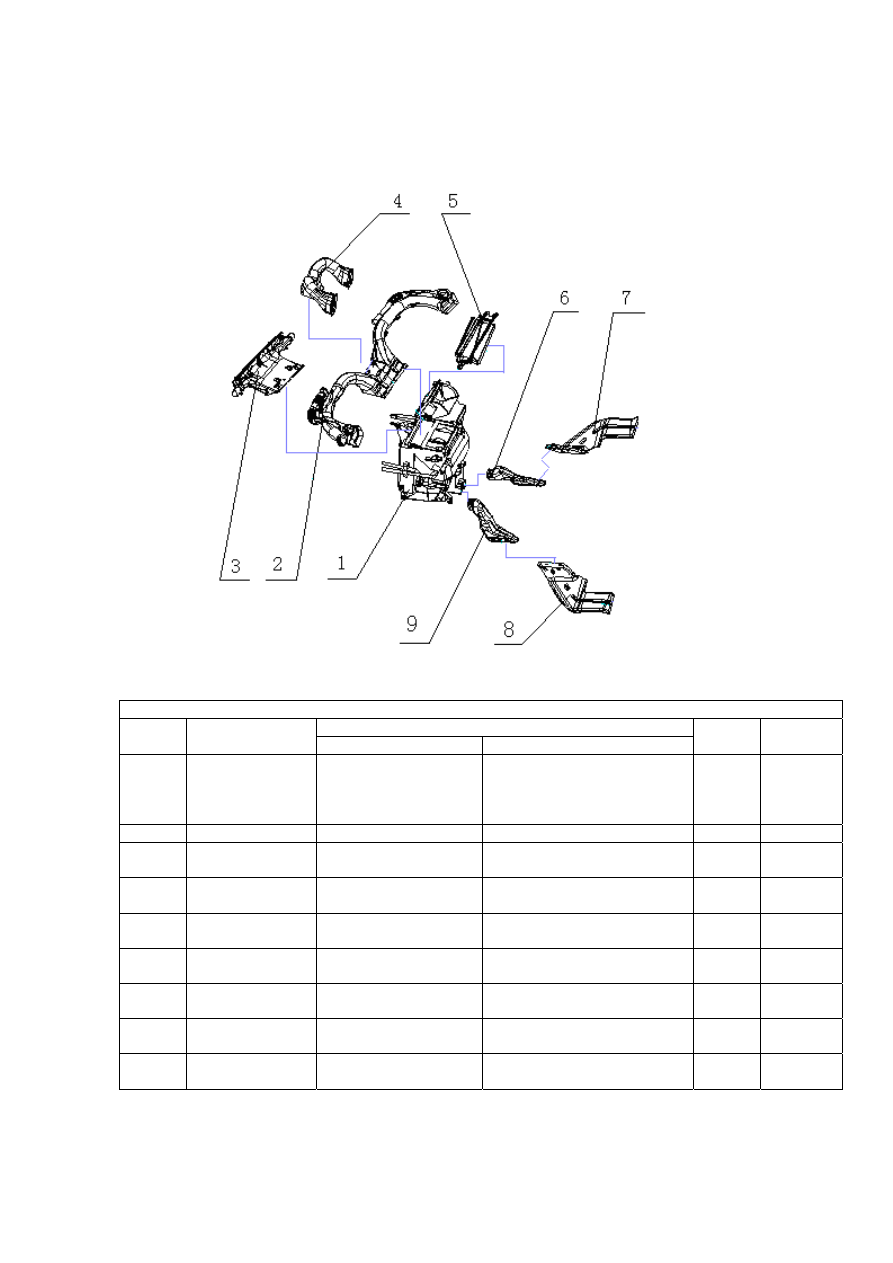

Рисунок 5-1.






Рисунок 5-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-8100010

Система обогрева,
кондиционирования и
вентиляции с ручным
управлением в сборе

MANUAL HVAC ASSY

1



2 BYDF3-8123001

Главный воздуховод MAIN

DUCT

1



3 BYDF3-8123002

Воздуховод обдува
передних стекол

DUCT, FRONT DEFROSTER

1



4 BYDF3-8123003

Воздуховод переднего
обдува

FRONT AIR DUCT

1



5 BYDF3-8121010

Крышка впускного
отверстия вентиляции

CAP, AIR INLET VENT





6 BYDF3-8123006

Правый верхний
напольный воздуховод

UPPER AIR DUCT, FLOOR, R  1



7 BYDF3-8123008

Правый напольный
воздуховод

AIR DUCT, FLOOR, R

1



8 BYDF3-8123007

Левый напольный
воздуховод

AIR DUCT, FLOOR, L

1



9 BYDF3-8123005

Левый верхний
напольный воздуховод

UPPER AIR DUCT, FLOOR, L  1







201

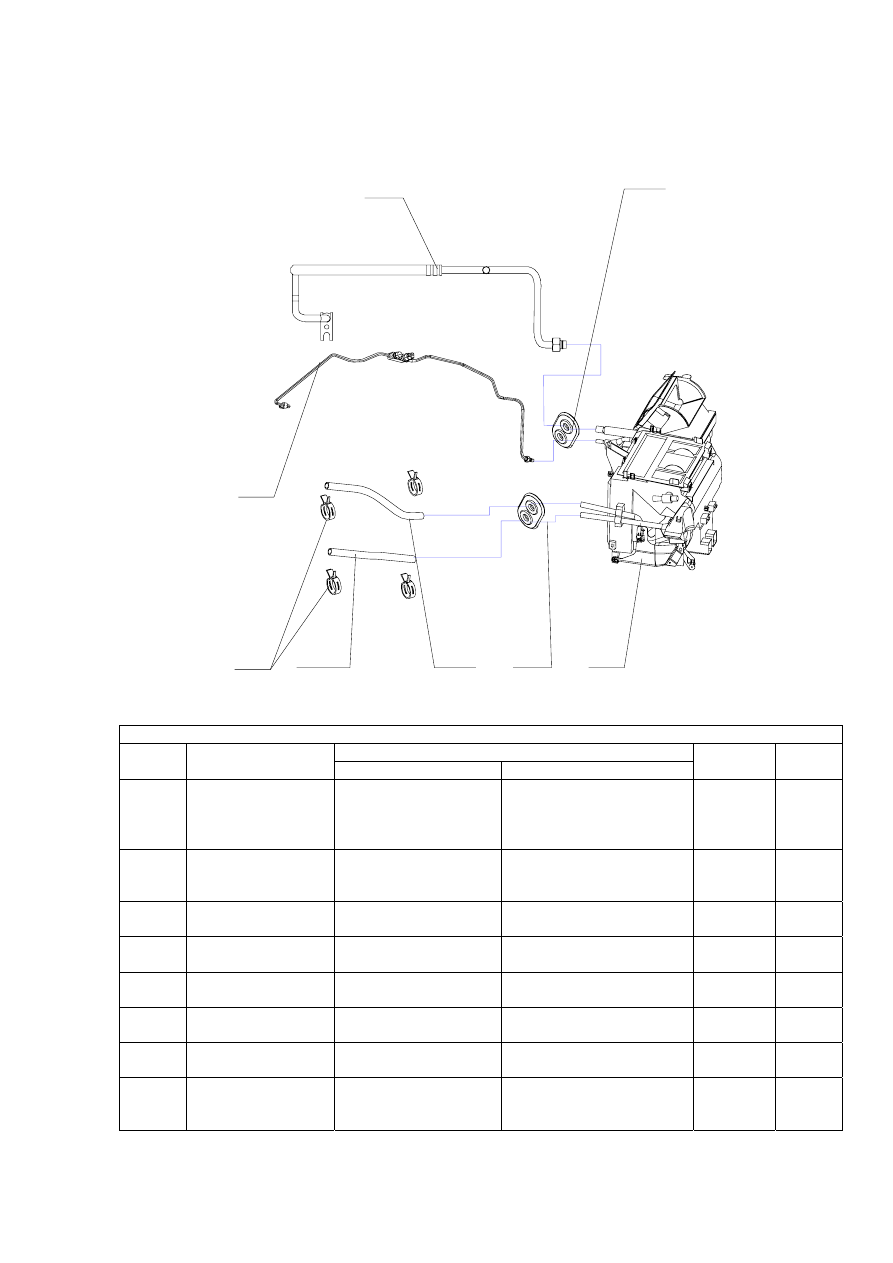

Рисунок 5-2.


8

7

6

4

3

2

1

5





Рисунок 5-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8100010

Система обогрева,
кондиционирования и
вентиляции с ручным
управлением в сборе

MANUAL HVAC ASSY

1



2 BYDF3-8123211

Резиновое кольцо
отверстия для водяной
трубки обогревателя

RUBBER RING, HEATER
WATER PIPE

1

3 BYDF3-8123111

Впускной водяной
шланг обогревателя

WATER INLET HOSE,
HEATER

1

4 BYDF3-8123112

Выпускной водяной
шланг обогревателя

WATER OUTLET HOSE,
HEATER

1

5 Q673B21

Стальной листовой
пружинный хомут

SPRING SNAP RING

4



6 BYDF3-8108030

Выпускной шланг
конденсора в сборе

EXHAUST HOSE ASSY,
CONDENSER

1

7 BYDF3-8108010

Впускной шланг
конденсора в сборе

SUCTION HOSE ASSY,
CONDENSER

1

8 BYDF3-8108011

Резиновое кольцо
отверстия для трубки
конденсора

RUBBER RING,
CONDENSER PIPE

1





202

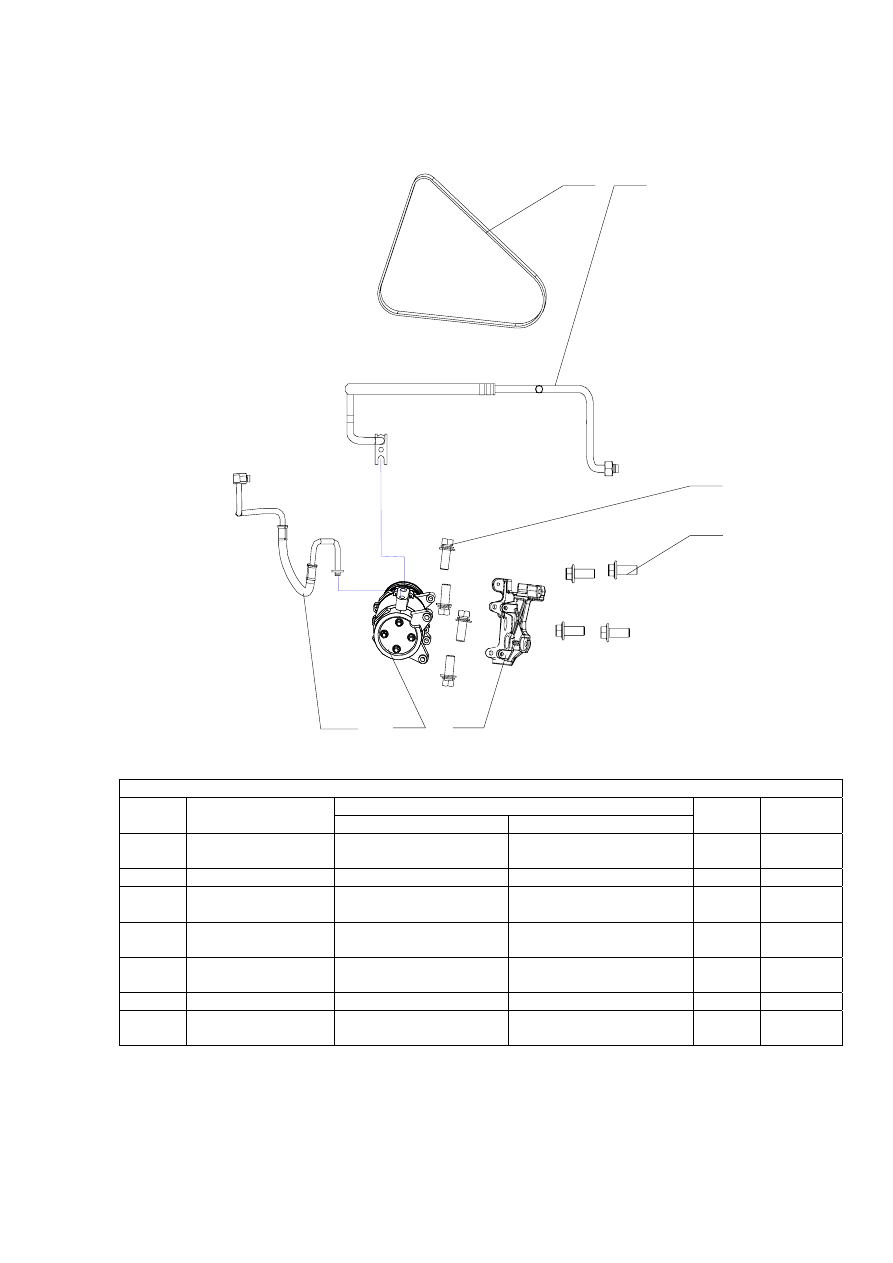

Рисунок 5-3.


3

2

1

4

5

6

7





Рисунок 5-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-8103011

Кронштейн
компрессора

COMPRESSOR
BRACKET

1



2 BYDF3-8103010

Компрессор в сборе COMPRESSOR

ASSY 1

3 BYDF3-8108020

Выпускной шланг
компрессора в сборе

EXHAUST HOSE ASSY,
COMPRESSOR

1

4 BYDF3-8103013

Приводной ремень
компрессора

COMPRESSOR BELT

1

5PK1090

5 BYDF3-8108010

Впускной шланг
компрессора в сборе

SUCTION HOSE ASSY,
COMPRESSOR

1

6 Q1461035

Наборный болт

COMBINATION BOLT

4

P=1.25

7 Q1811025

Болт с шестигранной
фланцевой головкой

FLANGE BOLT

4

P=1.25





203

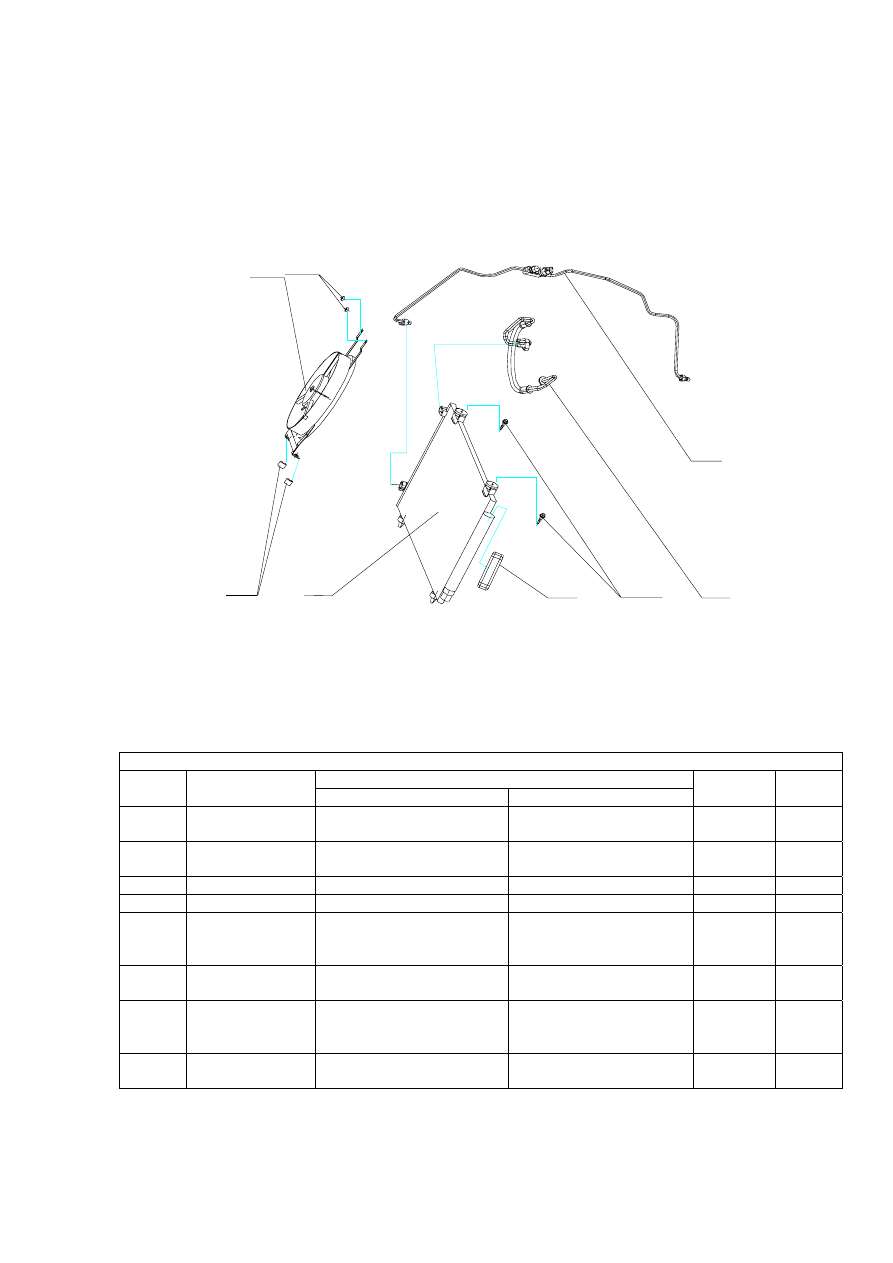

Рисунок 5-4.


8

7

4

3

2

1

5

6





Рисунок 5-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8108020

Выпускной шланг
компрессора в сборе

EXHAUST HOSE ASSY,
COMPRESSOR

1

2 BYDF3-8105011

Монтажный винт
конденсора

MOUNTED BOLT

2



3 BYDF3-8105012

Патрон фильтра осушителя  FILTER CORE, DRYER





4 BYDF3-8105010

Конденсор в сборе CONDENSER

ASSY

1

5 BYDF3-8105022

Резиновая прокладка
нижнего кронштейна
вентилятора конденсора

CUSHION, LOWER
BRACKET, CONDENSER
FAN

2

6 BYDF3-8105020

Вентилятор конденсора в
сборе

CONDENSER FAN ASSY  1



7 BYDF3-8105021

Резиновая прокладка
верхнего кронштейна
вентилятора конденсора

CUSHION, UPPER
BRACKET, CONDENSER
FAN

2

8 BYDF3-8108030

Выпускной шланг
конденсора в сборе

EXHAUST HOSE ASSY,
CONDENSER

1
