196

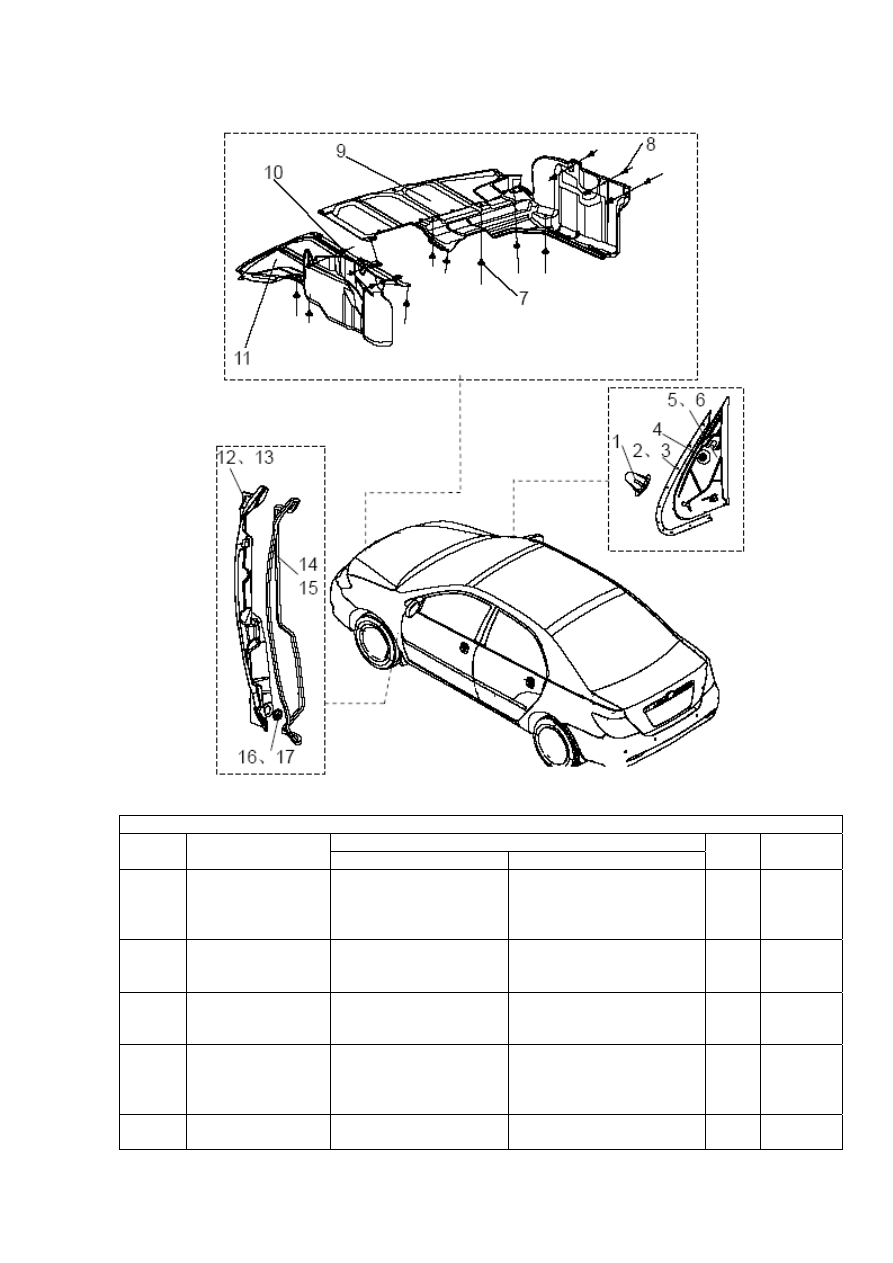

Рисунок 4-4-10.






Рисунок 4-4-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3-5302135

Крепежный гнездовой
зажим

FIXED SEAT

2

По 1 с
левой и с
правой
стороны

2 BYDF3-5302119

Резиновая прокладка
декоративной накладки
левого крыла

RUBBER GASKET, INNER
TRIM PLATE, FRONT
DOOR, L

1

3 BYDF3-5302129

Резиновая прокладка
декоративной накладки
правого крыла

RUBBER GASKET, INNER
TRIM PLATE, FRONT
DOOR, R

1

4 BL0408

Крепежный зажим
декоративной накладки
правого крыла

FIXED CLAMP, INNER
TRIM PLATE, FRONT
DOOR,

2

По 1 с
левой и с
правой
стороны

5 BYDF3-5302115

Декоративная накладка
левого крыла

INNER TRIM PLATE,
FRONT DOOR, L

1



197



Рисунок 4-4-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

6 BYDF3-5302116

Декоративная накладка
правого крыла

INNER TRIM PLATE,
FRONT DOOR, R

1

7 BL0307

Крепежный зажим
нижней грязеотбойной
панели двигателя

FIXED CLAMP, LOWER
MUDGUARD, ENGINE

9

8 Q2756319+Q42263

Крепежный наборный
винт нижней
грязеотбойной панели
двигателя

SCREW, LOWER
MUDGUARD, ENGINE

6

9 BYDF3-5302114

Правая нижняя
грязеотбойная панель
двигателя

LOWER MUDGUARD,
ENGINE, R

1

10 BL3610

Зажим CLAMP  6



11 BYDF3-5302113

Левая нижняя
грязеотбойная панель
двигателя

LOWER MUDGUARD,
ENGINE, L





12 BYDF3-5302117

Заднее уплотнение
левого крыла

SEALED PANEL, FENDER,
L





13 BYDF3-5302118

Заднее уплотнение
правого крыла

SEALED PANEL, FENDER,
R





14 BYDF3-5302127

Пористый уплотнитель
задней уплотнительной
панели левого крыла

SPONGE WEATHERSTRIP,
SEALED PANEL, FENDER,
L





15 BYDF3-5302128

Пористый уплотнитель
задней уплотнительной
панели правого крыла

SPONGE WEATHERSTRIP,
SEALED PANEL, FENDER,
R





16 BYDF3-5302131

Резиновая заглушка
задней уплотнительной
панели левого крыла

RUBBER PLUG, SEALED
PANEL, FENDER, L

1

17 BYDF3-5302132

Резиновая заглушка
задней уплотнительной
панели правого крыла

RUBBER PLUG, SEALED
PANEL, FENDER, R

1





198

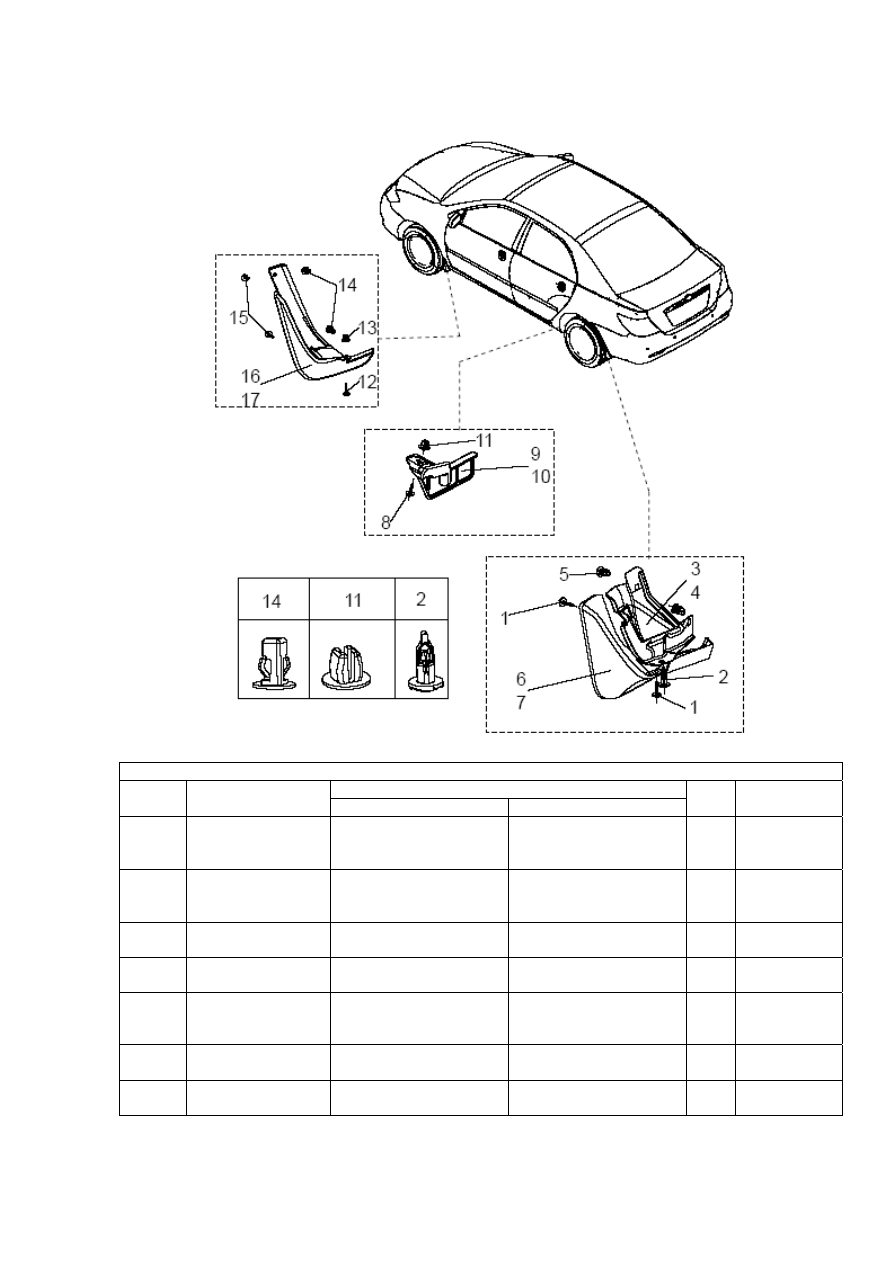

Рисунок 4-4-11.






Рисунок 4-4-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 Q2756319+Q42263

Наборный винт

COMBINATION
SCREW

4

По 2 с левой
и с правой
стороны

2 BL1409

Соединительный зажим
заднего бампера

CONNECTED CLAMP,
REAR BUMPER

1

Относится к
бамперу в
сборе

3 BYDF3-5402143

Левый задний малый
грязеотбойный щиток

REAR BAFFLE, L

1



4 BYDF3-5402144

Правый задний малый
грязеотбойный щиток

REAR BAFFLE, R

1



5 BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD  4

По 2 с левой
и с правой
стороны

6 BYDF3-5402141

Левый задний малый
грязеотбойный щиток

REAR SMALL
MUDGUARD, L

1

7 BYDF3-5402142

Правый задний малый
грязеотбойный щиток

REAR SMALL
MUDGUARD, R

1



199



Рисунок 4-4-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

8 Q2735519+Q42255

Наборный винт

COMBINATION
SCREW

2

По 1 с левой
и с правой
стороны

9 BYDF3-5402145

Левая задняя
декоративная панель

REAR TRIM PLATE, L

1



10 BYDF3-5402146

Правая задняя
декоративная панель

REAR TRIM PLATE, R

1



11 BL4210

Крепежный зажим
декоративной панели

CLAMP, TRIM PLATE

2

По 1 с левой
и с правой
стороны

12 Q2735519+Q42248

Наборный винт

COMBINATION
SCREW

2

По 1 с левой
и с правой
стороны

13 BL4210

Крепежный зажим FIXED

CLAMP

2

По 1 с левой
и с правой
стороны

14 BL3610

Крепежный зажим FIXED

CLAMP

4

По 2 с левой
и с правой
стороны

15 Q2756319+Q42263

Наборный винт

COMBINATION
SCREW

4

По 2 с левой
и с правой
стороны

16 BYDF3-5402137

Левый передний малый
грязеотбойный щиток

FRONT SMALL
MUDGUARD, L

1

17 BYDF3-5402138

Правый передний малый
грязеотбойный щиток

FRONT SNALL
MUDGUARD, R

1
