Автомобили BYD F3 и F3R. Руководство - часть 250



188

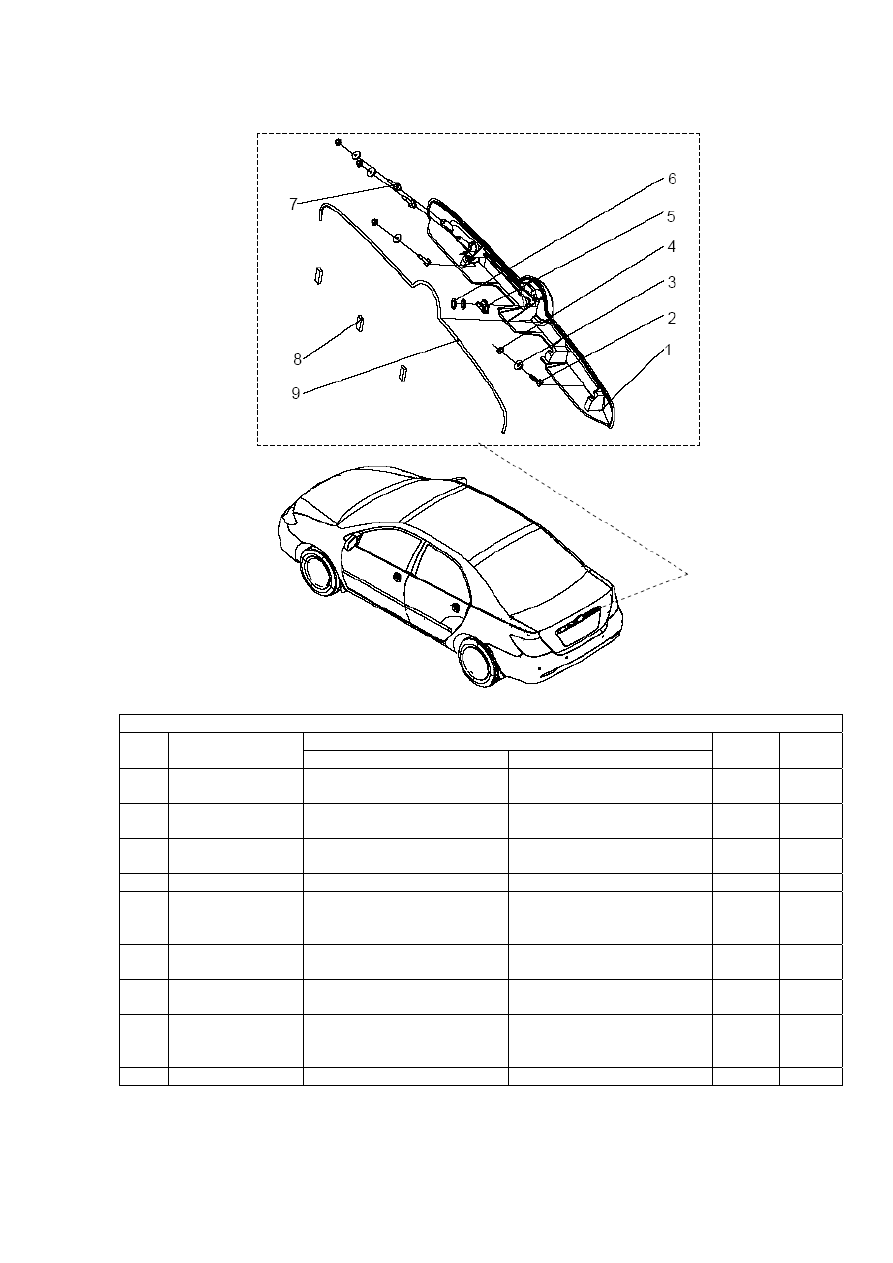

Рисунок 4-4-3.






Рисунок 4-4-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-5604317

Крышка подсветки
номерного знака

COVER, LICENSE PLATE
LIGHT

1

2 BYDF3-5609115

Крепежный болт A крышки
подсветки номерного знака

FIXED BOLT A, COVER,
LICENSE PLATE LIGHT

2 M5×18

3 BYDF3-5609114

Малая тыльная подкладка
монтажного гнезда

CUSHION 4



4 Q32005

Монтажная гайка MOUNTED

NUT 4



5 BL2112

Центральный монтажный
зажим крышки подсветки
номерного знака

CENTRAL MOUNTED
CLAMP, LICENSE PLATE
LIGHT COVER

1

6 BYDF3-5609112

Подкладка центрального
монтажного зажима

CUSHION, CENTRAL
MOUNTED CLAMP

1

7 BYDF3-5609116

Крепежный болт B крышки
подсветки номерного знака

FIXED BOLT B, COVER,
LICENSE PLATE LIGHT

2 M5×16

8 BYDF3-5604318

Изолирующая подкладка в
месте установки номерного
знака

INSULATOR PAD,
LICENSE PLATE

3

9 BYDF3-5604321

Кольцевое уплотнение SEAL

RING

1





189

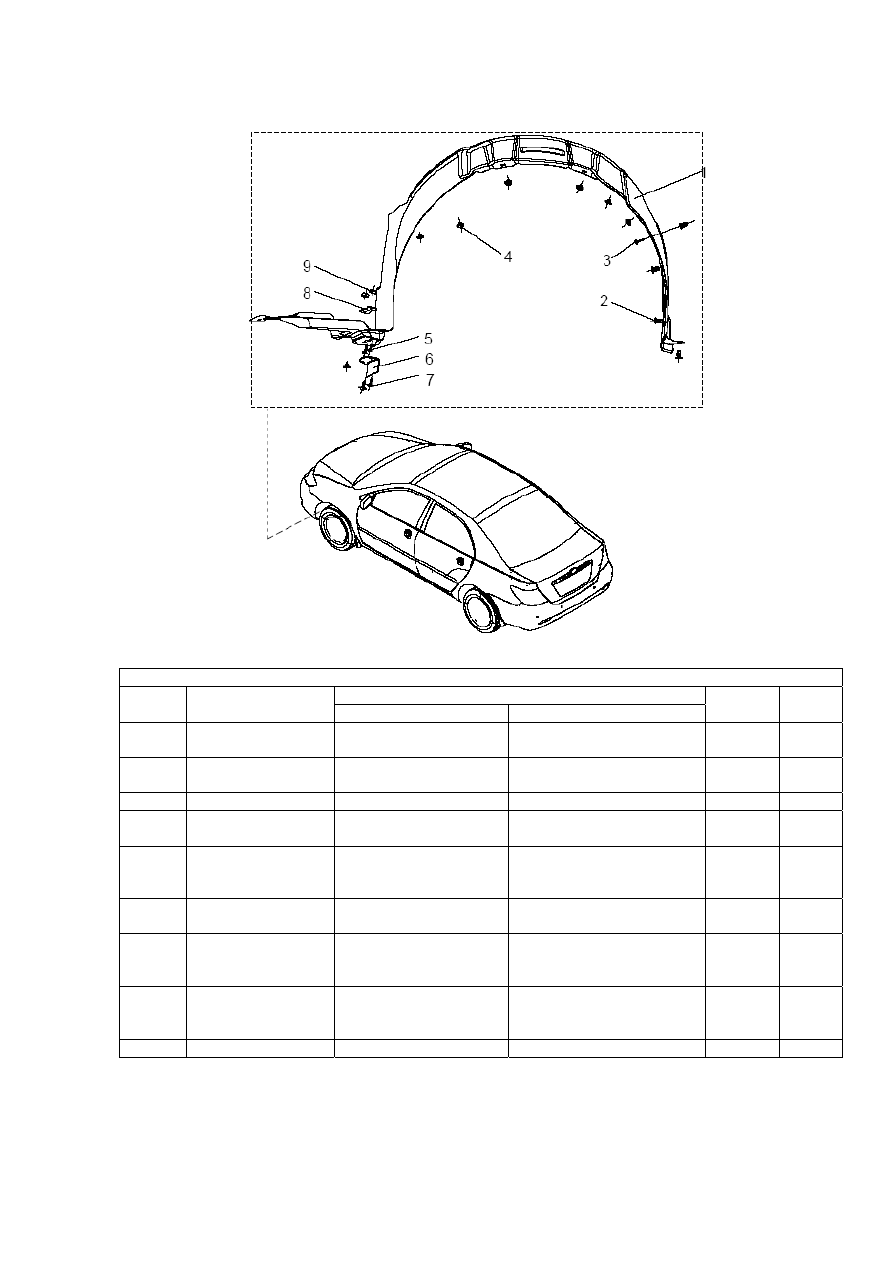

Рисунок 4-4-4.






Рисунок 4-4-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3102111

Грязеотбойный щиток
левого переднего колеса

FRONT MUDGUARD, L

1



2 BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

4



3 Q2756319+Q42263

Наборный винт COMBINATION

SCREW

1



4 BL3707

Крепежный зажим 2
грязеотбойного щитка

CLAMP 2, MUDGUARD

7



5 BYDF3-3102212

Крепежный зажим
нижнего поперечного
щитка

CLAMP, LOWER CROSS
BAFFLE

2

6 BYDF3-3102113

Левый нижний
поперечный щиток

LOWER CROSS BAFFLE,
L

1

7 Q1400620

Крепежный наборный
болт нижнего
поперечного щитка

BOLT, LOWER CROSS
BAFFLE

2

8 BYDF3-3102211

Крепежная стальная
пластина нижнего
поперечного щитка

STEEL PANEL, LOWER
CROSS BAFFLE

1

9 Q37106

Приваренная гайка WELDED

NUT

2





190

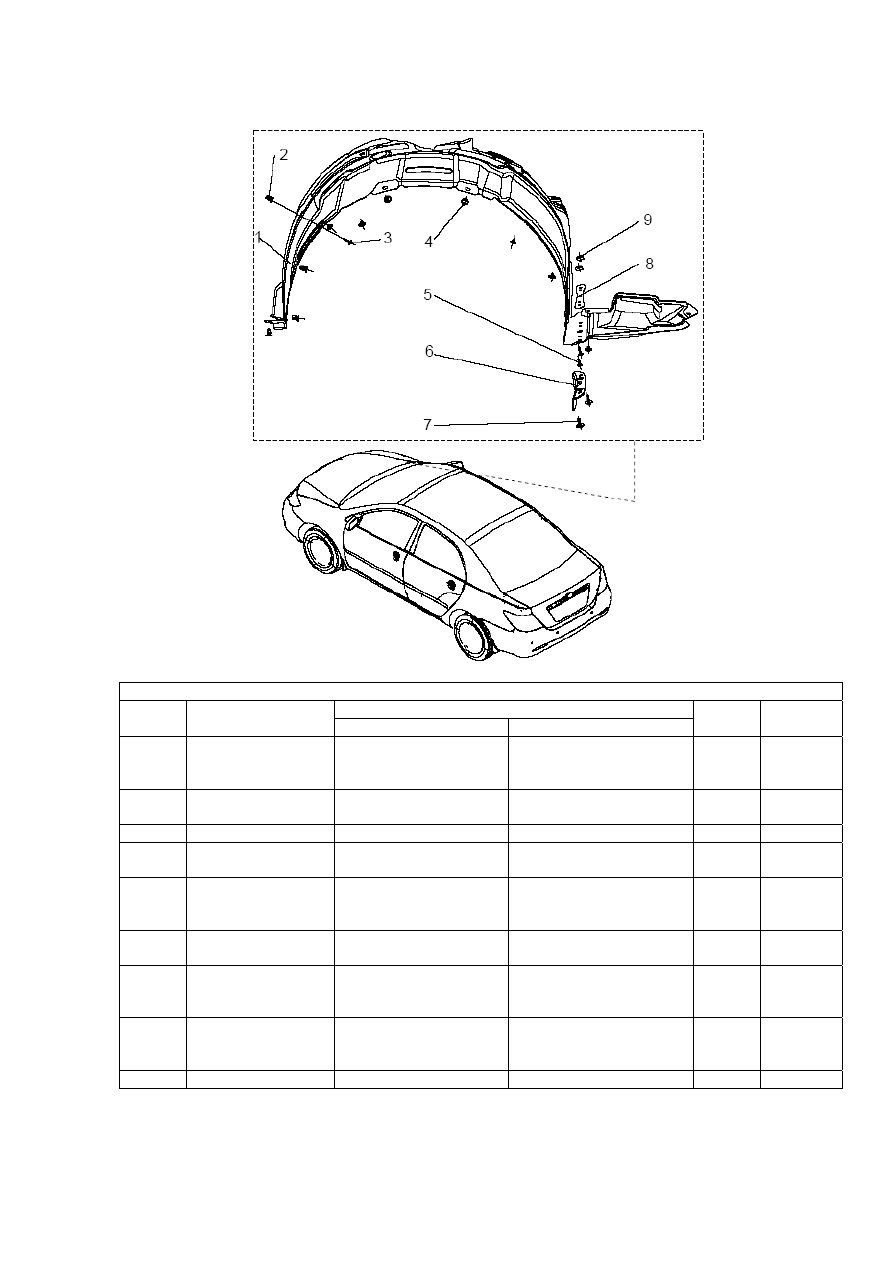

Рисунок 4-4-5.






Рисунок 4-4-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-3102112

Грязеотбойный щиток
правого переднего
колеса

FRONT MUDGUARD, R

1



2 BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

4



3 Q2756319+Q42263

Наборный винт COMBINATION

SCREW

1



4 BL3707

Крепежный зажим 2
грязеотбойного щитка

CLAMP 2, MUDGUARD

7



5 BYDF3-3102212

Крепежный зажим
нижнего поперечного
щитка

FIXING CLAMP, LOWER
CROSS BAFFLE

2

6 BYDF3-3102114

Правый нижний
поперечный щиток

LOWER CROSS BAFFLE,
R

1

7 Q1400620

Крепежный наборный
болт нижнего
поперечного щитка

BOLT, LOWER CROSS
BAFFLE

2

8 BYDF3-3102211

Крепежная стальная
пластина нижнего
поперечного щитка

STEEL PANEL, LOWER
CROSS BAFFLE

1

9 Q37106

Приваренная гайка WELDED

NUT

2





191

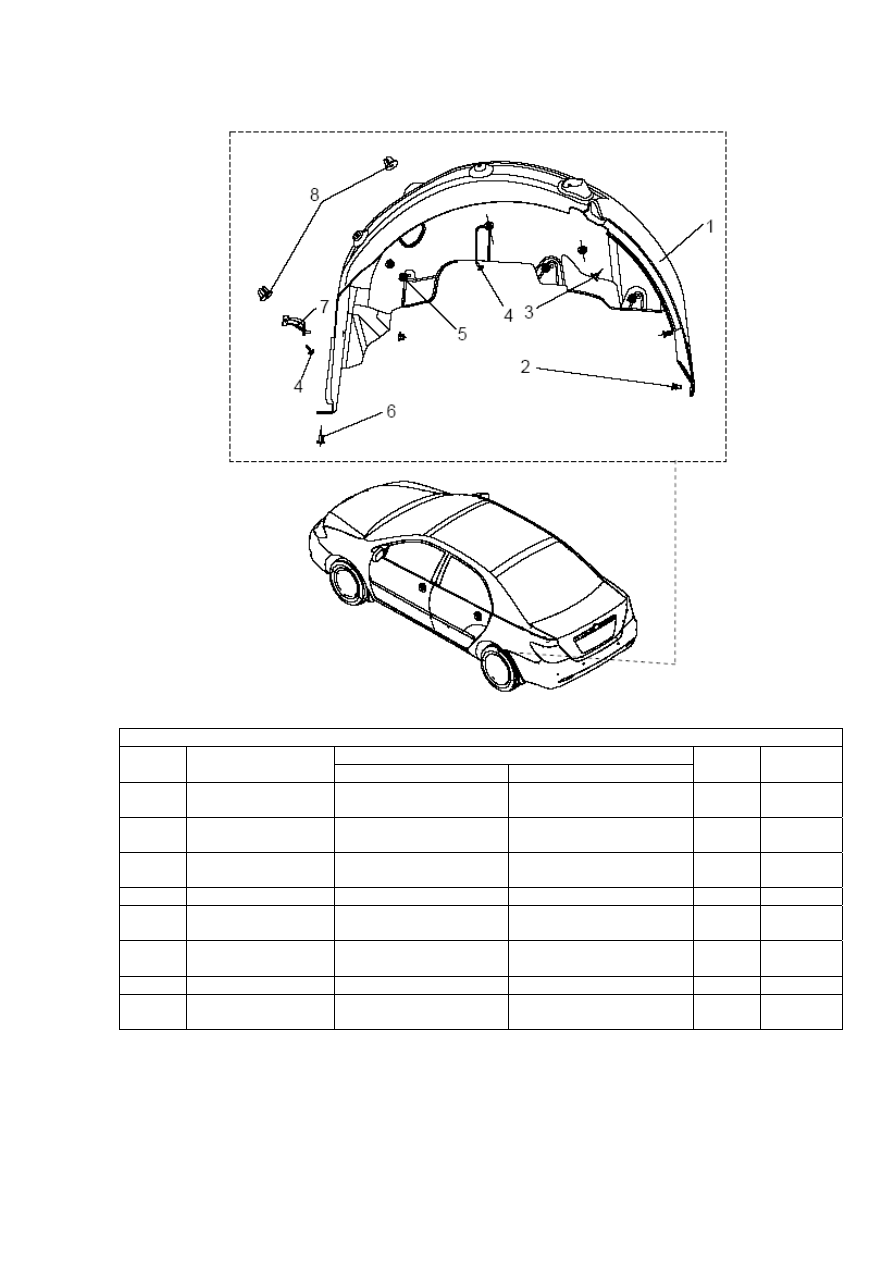

Рисунок 4-4-6.






Рисунок 4-4-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1

BYDF3-3102115

Грязеотбойный щиток
левого заднего колеса

REAR MUDGUARD, L

1



2

BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

2



3

BL4107

Крепежный зажим 2
грязеотбойного щитка

CLAMP  6, MUDGUARD

1



4 Q2735519+Q42255

Наборный винт COMBINATION

SCREW

2



5

BL3806

Крепежный зажим 3
грязеотбойного щитка

CLAMP 3, MUDGUARD

7



6

BL4009

Крепежный зажим 4
грязеотбойного щитка

CLAMP 5, MUDGUARD

1



7 BYDF3-3102215

Крепежный кронштейн FIXED

BRACKET

1



8 BL4210

Зажим

CLAMP, REAR
MUDGUARD

2
