Автомобили BYD F3 и F3R. Руководство - часть 248



180



Рисунок 4-3-11

№

Номер части

Наименование

Кол-во

Примеч
ание

9 BYDF3-5305440

Пружинный открывающий
механизм центрального
вещевого ящика в сборе

SWITCH MECHANISM
SUB-ASSY, CONSOLE
BOX

1

10 BYDF3-5305460

Нижняя крышка верхнего
малого центрального
вещевого ящика в сборе

MIDDLE LAYER ASSY,

1



11 BYDF3-5305419

Пружина нижнего зажима
открывающего механизма
крышки верхнего малого
центрального вещевого
ящика

SPRING, SWITCH,
GLOVE BOX

1

12 BYDF3-5305418

Нижний зажим открыва-
ющего механизма крышки
верхнего малого централь-
ного вещевого ящика

CLAMP HOLDER,
SWITCH, GLOVE BOX

1

13 BYDF3-5305450

Верхняя крышка верхнего
малого центрального
вещевого ящика в сборе

 UPPER COVER ASSY,
GLOVE BOX

1

14 BYDF3-5305400 Центральная консоль в сборе CENTRAL TUNNEL ASSY  1



15 BYDF3-5305420

Верхний откидной шарнир
центрального вещевого
ящика в сборе

HINGE SUB-ASSY,
CONSOLE BOX

1

16 Q2203516A

Монтажный винт верхнего
откидного шарнирного
механизма центрального
вещевого ящика в сборе

MOUNTED SCREW,
HINGE, CONSOLE BOX

2

17 BYDF3-5305430

Нижний откидной шарнир
центрального вещевого
ящика в сборе

HINGE SUB-ASSY,
CONSOLE BOX

1

18 Q2203516A

Монтажный винт нижнего
откидного шарнирного
механизма центрального
вещевого ящика в сборе

MOUNTED SCREW,
HINGE, CONSOLE BOX

2

19 Q2204816

Монтажный винт нижнего
откидного шарнирного
механизма центрального
вещевого ящика в сборе

MOUNTED SCREW,
HINGE, CONSOLE BOX

2

20 BYDF3-5305410

Верхний малый
центральный вещевой ящик
в сборе

UPPER GLOVE BOX
ASSY

1

21 BYDF3-5305339

Внутренний коврик
центрального вещевого
ящика

INNER CUSHION,
CONSOLE BOX

1

22 Q1400625

Монтажный болт MOUNTED

SCREW

2



23 BYDF3-5305216

Задний щиток центральной
консоли

REAR SHIELD,
CENTRAL TUNNEL

1

24 BYDF3-8203120 Задняя пепельница в сборе

REAR ASHTRAY SUB-
ASSY

1

25 BYDF3-5305215

Перегородка переднего
держателя для чашки

SEPARATOR, FRONT
CUP HOLDER

3

26 BYDF3-5305480

Крышка рычага
стояночного тормоза в
сборе

COVER COMP PARKING
BRAKE HANDLE

1

27 BYDF3-5305211

Щиток центральной
консоли

SHIELD, CENTRAL
TUNNEL

1





181

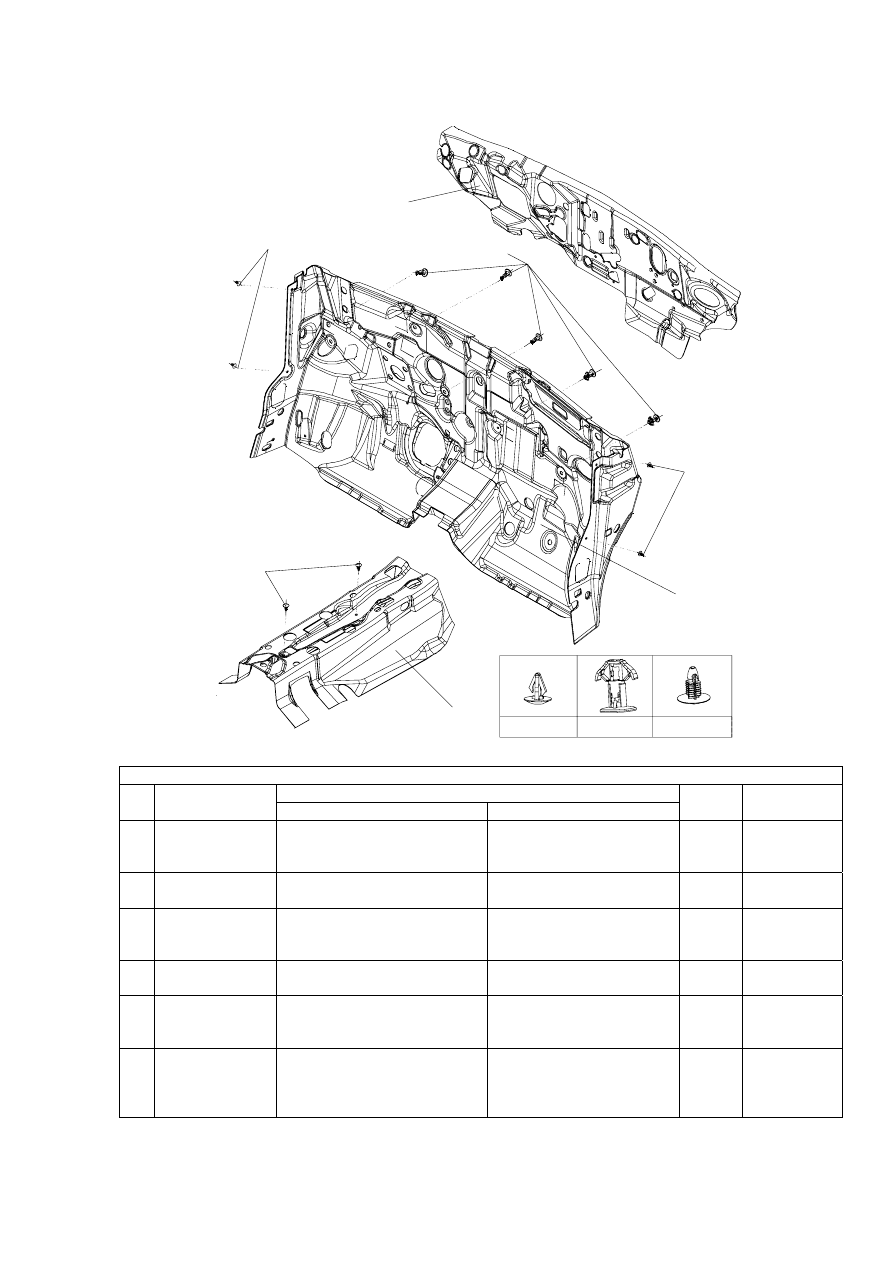

Рисунок 4-3-12.


1

2

3

1

4

5

6

1

3

6





Рисунок 4-3-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во   Примечание

1 BL0613

Крепежный зажим C
теплоизоляции передней
обвязки кузова

FIXED CLAMP C, HEAT
INSULATOR, FRONT
RAIL

4

2 BYDF3-5310112

Теплоизоляция двигательного
отсека

HEAT INSULATOR,
CABLE

1

3 BL0612

Крепежный зажим B
теплоизоляции передней
обвязки кузова

FIXED CLAMP B, HEAT
INSULATOR, FRONT
RAIL

5

4 BYDF3-5310120

Теплоизоляция передней
обвязки кузова в сборе

HEAT INSULATOR ASSY,
FRONT RAIL

1

5 BYDF3-5310110

Теплоизоляция
вспомогательной приборной
панели в сборе

HEAT INSULATOR ASSY,
SECOND INSTRUMENT
PANEL

1

6 BL5108

Крепежный зажим
теплоизоляции
вспомогательной приборной
панели в сборе

FIXED CLAMP, HEAT
INSULATOR, SECOND
INSTRUMENT PANEL

2





182

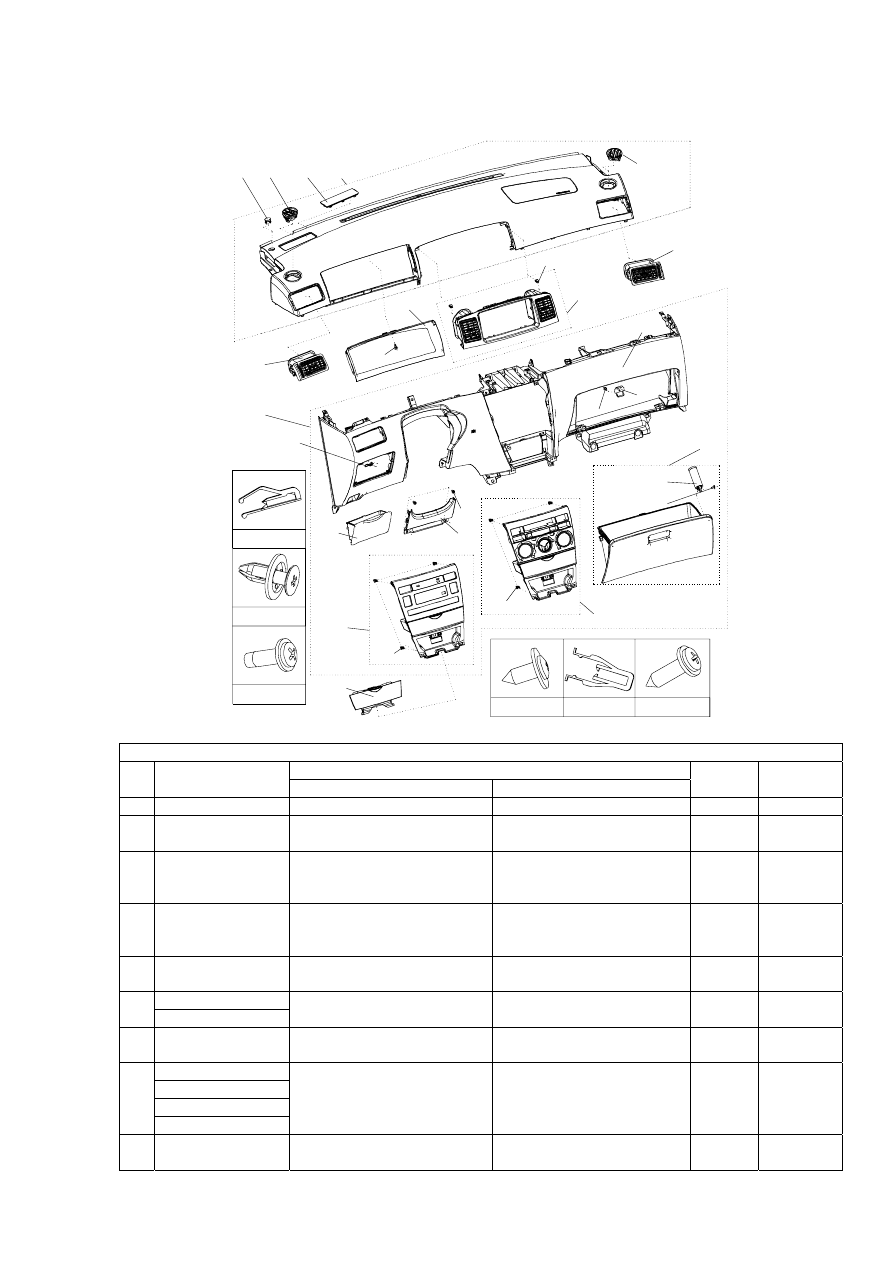

Рисунок 4-3-13.


26

19

1

2

3

4

5

6

9

10

11

12

25

24

20

21

22

18

15

16

17

14

13

8

7

23

17

20

22

14

11

9

20





Рисунок 4-3-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-5305218  Левая передняя заглушка

FRONT PLUG, L

1



2 BYDF3-5305250

Левый дефлектор обдува
стекол

DEFROSTING VENT, L

1



3 BYDF3-5305233

Заглушка проема проектора
спидометра

PLUG, VEHICLE SPEED
PROJECTION
INSTRUMENT

1

4 BYDF3-5305210

Верхний щиток приборной
панели в сборе

SHIELD SUB-ASSY,
INSTRUMENT PANEL
UPPER

1

5 BYDF3-5305260

Правый дефлектор обдува
стекол

DEFROSTING VENT, R

1



BYDF3-5305280

6

BYDF3-5305280B

Правый дефлектор в сборе

VENT SUB-ASSY, R

1



7 BYDF3-5305239

Нижний щиток приборной
панели

LOWER SHIELD,
INSTRUMENT PANEL

1

BYDF3-5305310
BYDF3-5305310A
BYDF3-5305310B

8

BYDF3-5305310C

Центральный дефлектор в
сборе

CENTRAL VENT SUB-
ASSY

1

9 BL0609

Крепежный зажим
центрального дефлектора

FIXED CLAMP, CENTRAL
VENT

2



183



Рисунок 4-3-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

10 BYDF3-5305229

Лицевая панель
комбинированного блока
приборов

COVER, INSTRUMENT
PANEL

1

11 BL4008

Зажим лицевой панели
комбинированного блока
приборов

COVER
CLAMPINSTRUMENT
PANLE

1

BYDF3-5305270

12

BYDF3-5305270B

Левый дефлектор в сборе

VENT SUB-ASSY, L

1



13 BYDF3-5305354

Замок правого вещевого
ящика

LOCK CLAMP, GLOVE
BOX, R

1

14 BYDF3-5311118  Соединительный винт

MOUNTED SCREW

1



15 BYDF3-5305340

Правый вещевой ящик в
сборе

GLOVE BOX ASSY, R

1



16 BYDF3-5305360

Ограничительная растяжная
пневматическая пружина
крышки правого вещевого
ящика в сборе

LIMIT PNEUMATICPULL
SPRING ASSY, GLOVE
BOX, R

1

17 Q2215513

Наборный самоконтрящий
винт

SCREW 1



18 BYDF3-5305380

Лицевая панель
регулировочного блока
системы
кондиционирования с
ручным управлением

AIR CONDITIONER
PANEL SUB-ASSY

1

BYDF3-8203110

19

BYDF3-8203110B

Передняя пепельница в
сборе

FRONT ASHTRAY SUB-
ASSY

1

20 BL0607

Крепежный зажим лицевой
панели регулировочного
блока системы
кондиционирования

FIXED CLAMP, AIR
CONDITIONER PANEL

4

21 BYDF3-5305513

Нижний щиток колеса
рулевого управления

LOWER SHIELD,
STEERING WHEEL

1

22 Q2215516

Наборный самоконтрящий
винт

SCREW 2



23 BYDF3-5305380B

Лицевая панель
регулировочного блока
автоматической системы
кондиционирования

AUTO AIR CONDITIONER
ADJUSTING PANEL ASSY

1

24 BYDF3-5305259  Левый малый вещевой ящик  GLOVE BOX, L

1



25 BYDF3-5305269

Замковая пружинная
пластина левого малого
вещевого ящика

LOCK SPRING, GLOVE
BOX, L

1

26 BYDF3-5305300

Нижний щиток приборной
панели в сборе

LOWER SHIELD ASSY,
INSTRUMENT PANEL

1
