184

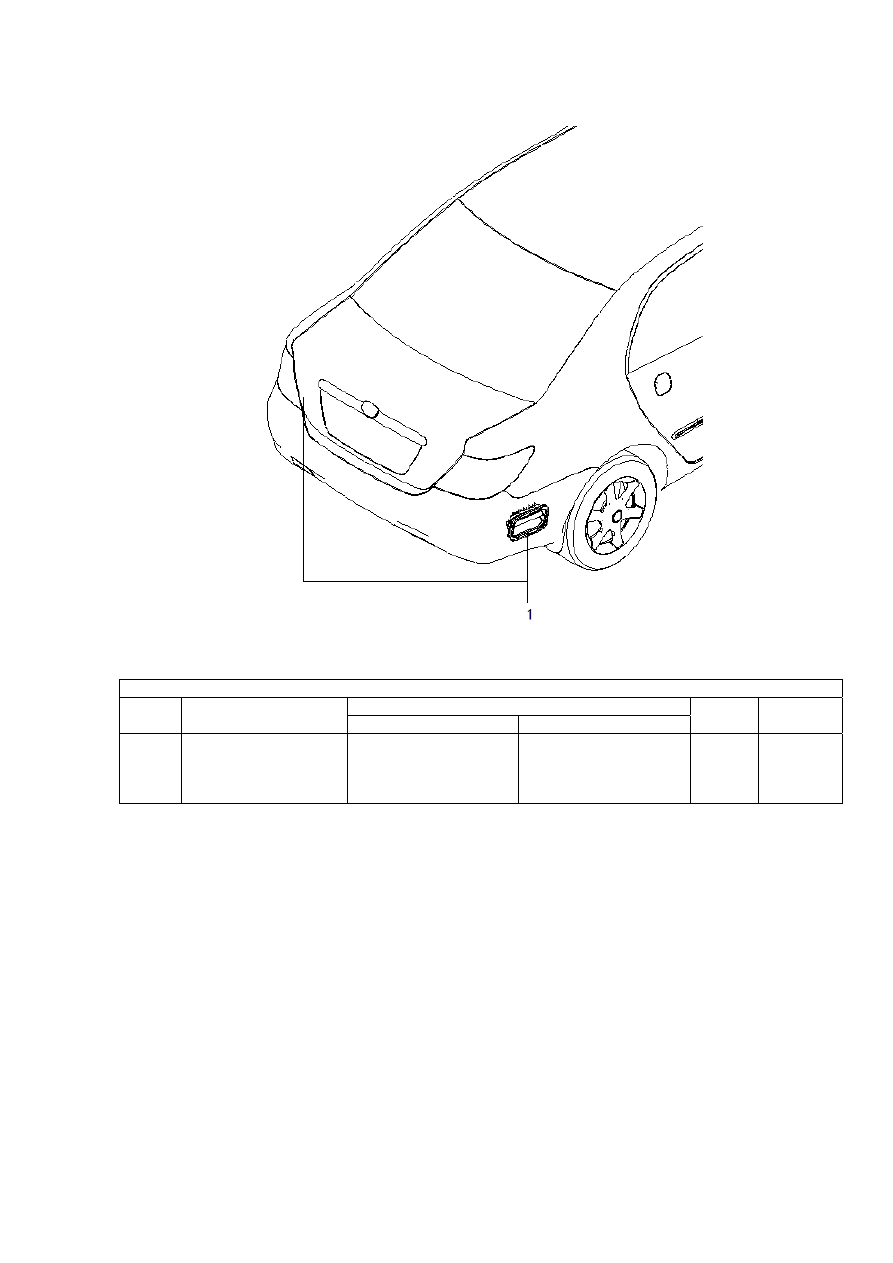

Рисунок 4-3-14.







Рисунок 4-3-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BYDF3-5402150

Левое и правое
вентиляционные
отверстия заднего
бампера в сборе

VENT ASSY, REAR
BUMPER, R/L

2



ЭЛЕМЕНТЫ НАРУЖНОЙ ОТДЕЛКИ

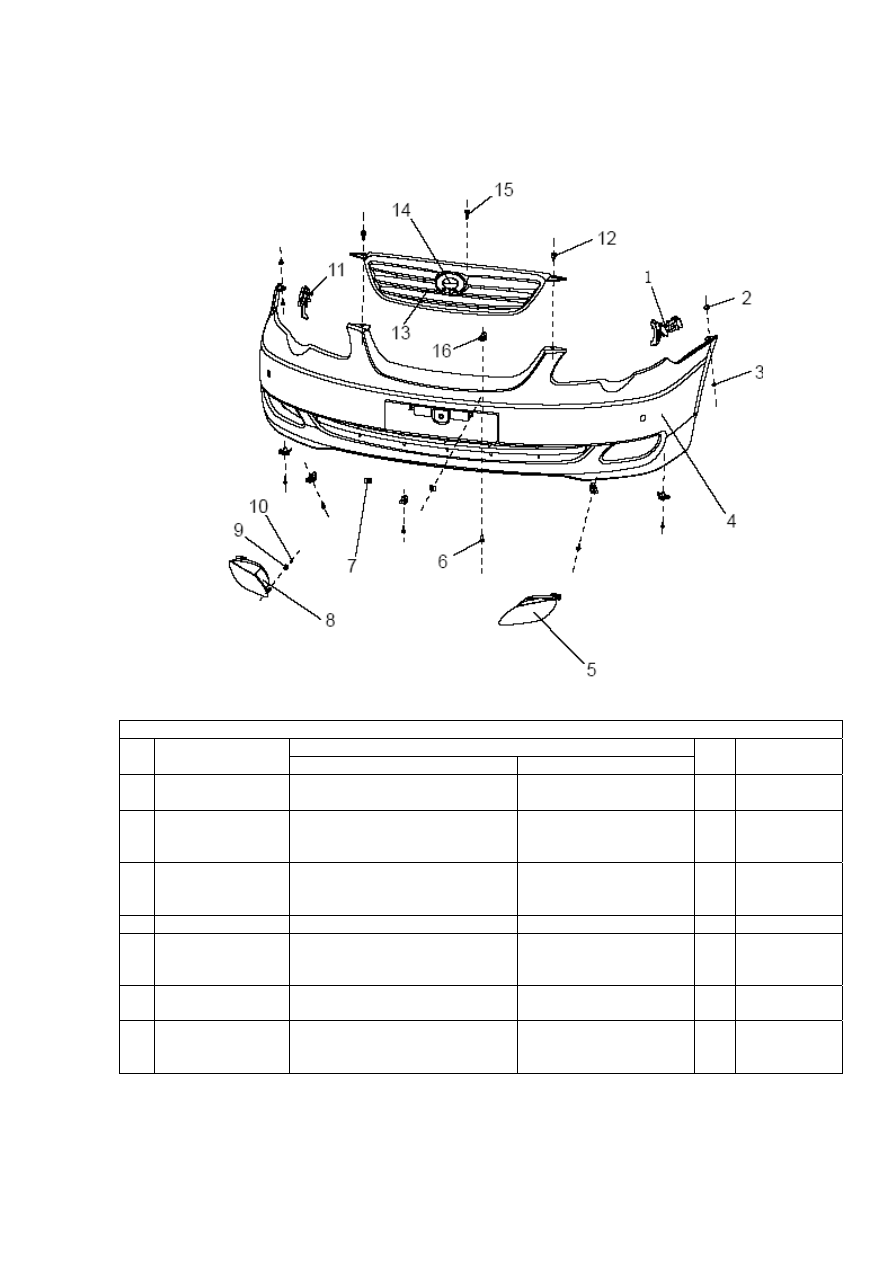

Рисунок 4-4-1.






Рисунок 4-4-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-2803113

Левый соединительный
кронштейн переднего бампера

BRACKET, FRONT
BUMPER, L

1

2 BL1510

Крепежный зажим 2 переднего
бампера

CLAMP 2, FRONT
BUMPER

2

Правый и
левый,
симметрично

3

Q2735519+Q4225
5

Наборный винт

COMBINATION
SCREW

2

Правый и
левый,
симметрично

4 BYDF3-2803111  Передний бампер FRONT

BUMPER

1



5 BYDF3-2803210

Левая передняя
противотуманная фара
(декоративная накладка) в сборе

FRONT FOG LAMP
ASSY ( DECORATION),
L

1

Правый и
левый,
симметрично

6

Q2756325+Q4226
3

Наборный винт

COMBINATION
SCREW

6

7 Q31206

Пружинная гайка B-образной
пластины

B-TYPE NUT

2

Правый и
левый,
симметрично



186



Рисунок 4-4-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

8 BYDF3-2803220

Правая передняя
противотуманная фара
(декоративная накладка) в сборе

FRONT FOG LAMP
ASSY ( DECORATION),
R

1

Правый и
левый,
симметрично

9 BYDF3-2803214

Соединительный крепежный
зажим

 FIXED CLIP

2

Правый и
левый,
симметрично

10 GB845-85

Самоконтрящий винт с плоской
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD
SCREW

2

Правый и
левый,
симметрично

11 BYDF3-2803114

Правый соединительный
кронштейн переднего бампера

BRACKET, FRONT
BUMPER, R

1

Правый и
левый,
симметрично

12 BYDF3-2807111  Болт M6 с резиновой головкой

RUBBER HEAD BOLT
M6

2

Правый и
левый,
симметрично

13 BYDF3-8401111  Решетка радиатора GRILLE,

RADIATOR

1



14 BYDF3-3921011

Фирменный знак на решетке
радиатора

BYD LOGO

1



15 BL1409

Крепежный зажим 1 переднего
бампера

CLAMP 1, FRONT
BUMPER

1

16 BL1610

Крепежная зажимная втулка
переднего бампера

FIXED CLIP, FRONT
BUMPER

6





187

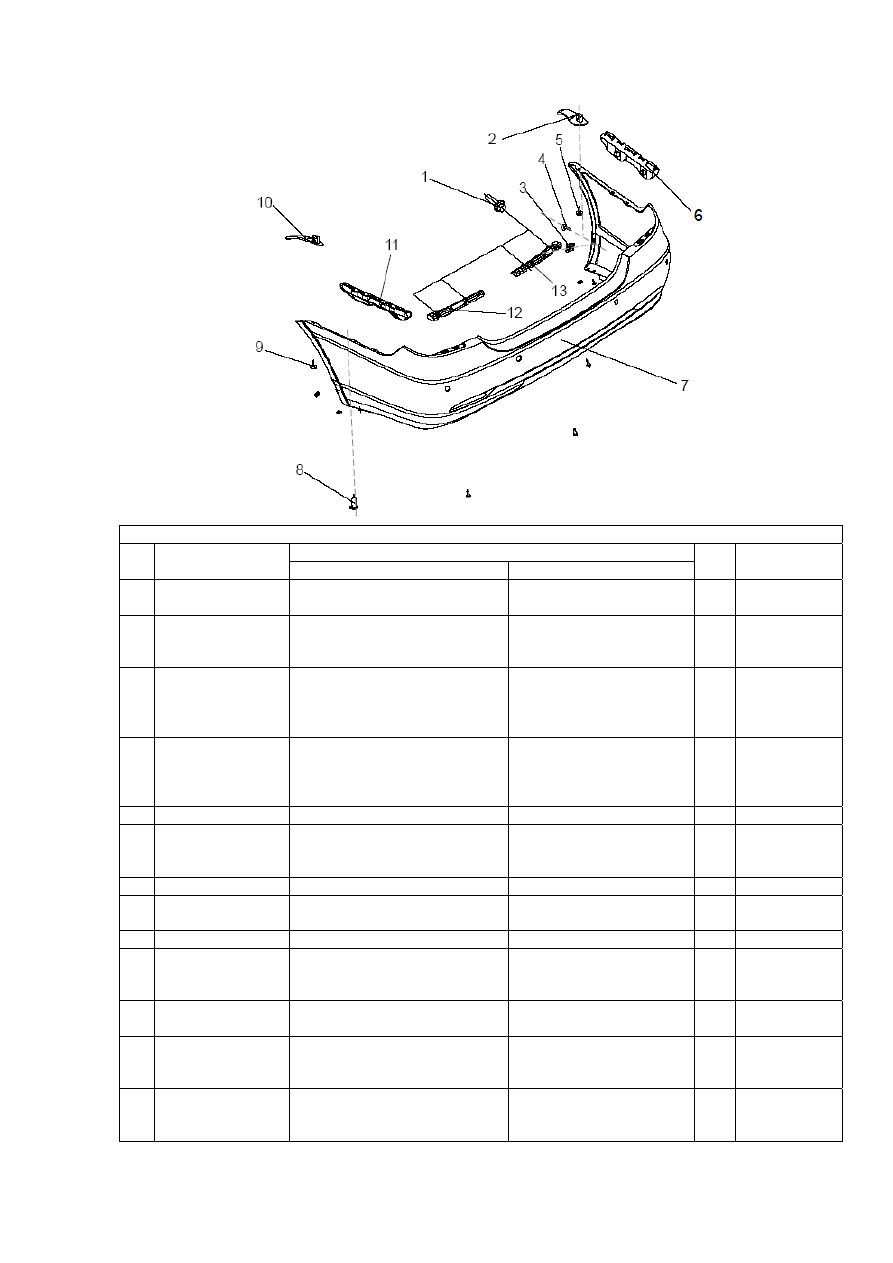

Рисунок 4-4-2.



Рисунок 4-4-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 Q1860616

Болт с шестигранной
фланцевой головкой

FLANGE BOLT

4



2 BYDF3-2807114

Правое соединительное гнездо
заднего бампера

CONNECTED BRACKET,
REAR BUMPER, R.

1

Правый и
левый,
симметрично

3 BYDF3-2804129

Крепежный пружинный зажим
заднего бампера

FIXED CLAMP, REAR
BUMPER

4

По 2 шт. с
правой и с
левой
стороны

4

Q2756319+Q4226
3

Наборный винт COMBINATION

SCREW

4

По 2 шт. с
правой и с
левой
стороны

5 Q2754219+Q42242

Наборный винт COMBINATION

SCREW

1



6 BYDF3-2804114

Правое монтажное соединение
заднего бампера

CONNECTED PART,
REAR BUMPER , R

1

Правый и
левый,
симметрично

7 BYDF3-2804111  Задний бампер REAR

BUMPER

1



8 BL1409

Соединительный зажим 2
заднего бампера

CLAMP, REAR BUMPER

4



9 Q2754219+Q42242

Наборный винт COMBINATION

SCREW

1



10 BYDF3-2807113

Левое соединительное гнездо
заднего бампера

CONNECTED BRACKET,
REAR BUMPER, L

1

Правый и
левый,
симметрично

11 BYDF3-2804113

Левое монтажное соединение
заднего бампера

CONNECTED PART,
REAR BUMPER , L

1

12 BYDF3-2804117

Левое соединение заднего
бампера с задней обвязкой

CONNECTED PART,
REAR RAIL, REAR
BUMPER , L

1

13 BYDF3-2804118

Правое соединение заднего
бампера с задней обвязкой

CONNECTED PART,
REAR RAIL, REAR
BUMPER , R

1
