176

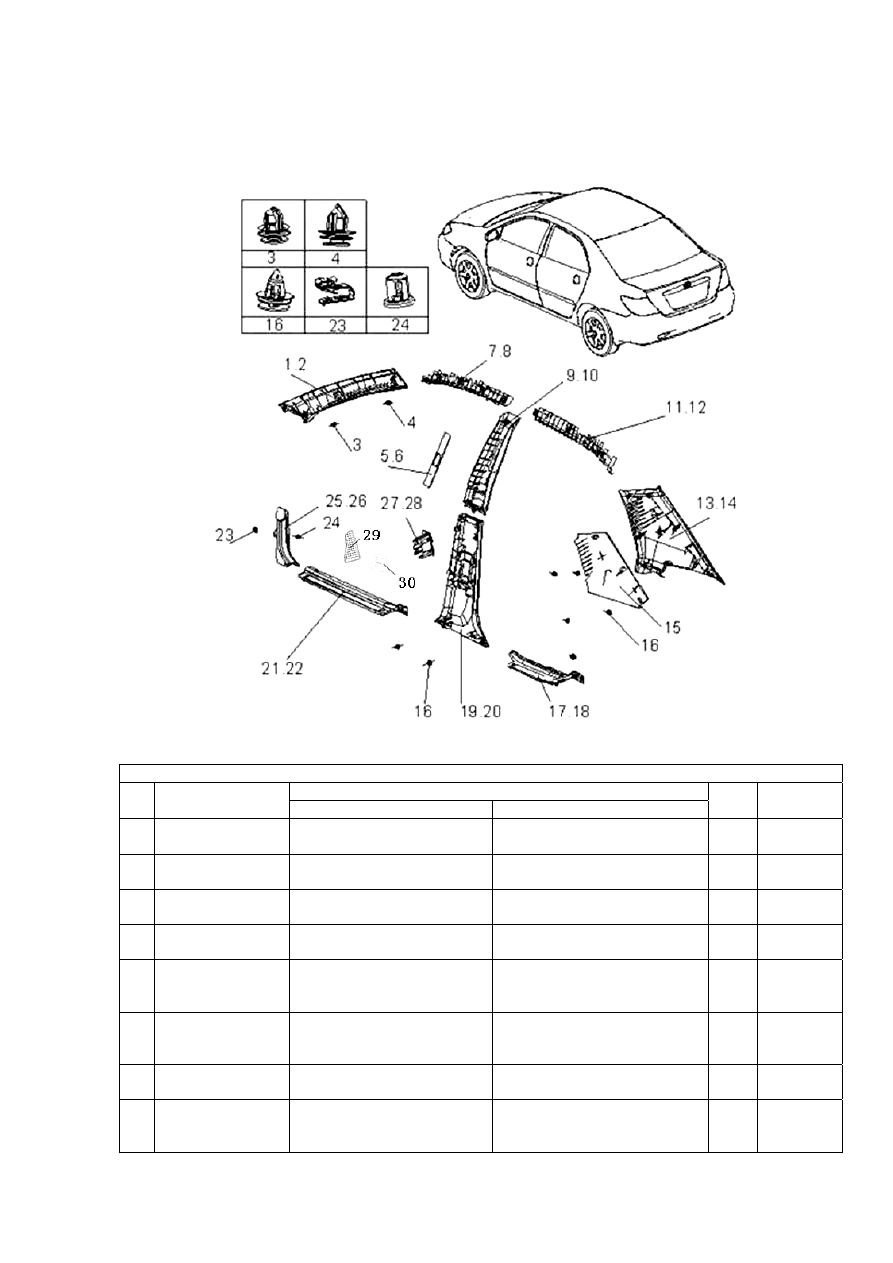

Рисунок 4-3-9.






Рисунок 4-3-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3-5402113

Верхний щиток левой
передней стойки

UPPER PANEL, “A”PILLAR, L  1



2 BYDF3-5402114

Верхний щиток правой
передней стойки

UPPER PANEL, “A”PILLAR,
R

1

3 BL1008

Крепежный зажим 1 щитка
передней стойки

FIXED CLAMP 1, UPPER
PANEL, “A”PILLAR

2

4 BL1108

Крепежный зажим 2 щитка
передней стойки

FIXED CLAMP 2, UPPER
PANEL, “A”PILLAR

2

5 BYDF3-5402171

Лицевая панель верхнего
регулировочного механизма
левого ремня безопасности

COVER, ADJUSTOR, UPPER
SAFETY BELT, L

1

6 BYDF3-5402172

Лицевая панель верхнего
регулировочного механизма
правого ремня безопасности

COVER, ADJUSTOR, UPPER
SAFETY BELT, R

1

7 BYDF3-5402131

Внутренний вкладыш левой
боковой внутренней панели

FRONT INNERPAD, TRIM
SHIELD, L

1

8 BYDF3-5402132

Внутренний вкладыш
правой боковой внутренней
панели

FRONT INNERPAD, TRIM
SHIELD, R

1



177



Рисунок 4-3-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

9 BYDF3-5402123

Верхний щиток левой
центральной стойки

UPPER PANEL, “B”PILLAR, L  1



10 BYDF3-5402124

Верхний щиток правой
центральной стойки

UPPER PANEL, “B”PILLAR, R  1



11 BYDF3-5402133

Внутренний вкладыш левой
задней внутренней панели

REAR INNERPAD, TRIM
SHIELD, L

1

12 BYDF3-5402134

Внутренний вкладыш
правой задней внутренней
панели

REAR INNERPAD, TRIM
SHIELD, R

1

13 BYDF3-5402125

Верхний щиток левой
задней стойки

UPPER PANEL, “C”PILLAR, L  1



14 BYDF3-5402126

Верхний щиток правой
задней стойки

UPPER PANEL, “C”PILLAR, R  1



15 BYDF3-5402155

Внутренний коврик щитка
задней стойки

INNER CUSHION, PANEL,
“C”PILLAR

2

16 BL1208

Зажим крепления щитка
задней стойки

CLAMP, PANEL, “C”PILLAR

14



17 BYDF3-5402117

Щиток порога левой задней
двери

PEDAL, DOORSILL, REAR
DOOR, L

1

18 BYDF3-5402118

Щиток порога правой
задней двери

PEDAL, DOORSILL, REAR
DOOR, R

1

19 BYDF3-5402121

Нижний щиток левой
центральной стойки

LOWER PANEL, “B”PILLAR,
L

1

20 BYDF3-5402122

Нижний щиток правой
центральной стойки

LOWER PANEL, “B”PILLAR,
R

1

21 BYDF3-5402115

Щиток порога левой
передней двери

PEDAL, DOORSILL, FRONT
DOOR, L

1

22 BYDF3-5402116

Щиток порога правой
передней двери

PEDAL, DOORSILL, FRONT
DOOR, R

1

23 BYDF3-5403112  Пружинный зажим

SNAP RING

2



24 BL0909

Крепежный зажим нижнего
щитка передней стойки

FIXED CLAMP, LOWER
PANEL, "A" PILLAR

2

25 BYDF3-5402111

Нижний щиток левой
передней стойки

LOWER PANEL, "A" PILLAR,
L

1

26 BYDF3-5402112

Нижний щиток правой
передней стойки

LOWER PANEL, "A" PILLAR,
R

1

27 BYDF3-5402127



Зажимная манжета
кабельной шины левой
центральной стойки

WIRING HARNESS CLAMP,
“B”PILLAR, L

1

28 BYDF3-5402128



Зажимная манжета
кабельной шины правой
центральной стойки

WIRING HARNESS CLAMP,
“B”PILLAR, R

1

29 BYDF3-5302111

  Левая подножка водителя

DRIVER’S REST PEDAL

1



30 BYDF3-5302139

Крепежный зажим левой
подножки водителя

FIXED CLIP, DRIVER’S REST
PEDAL

2





178

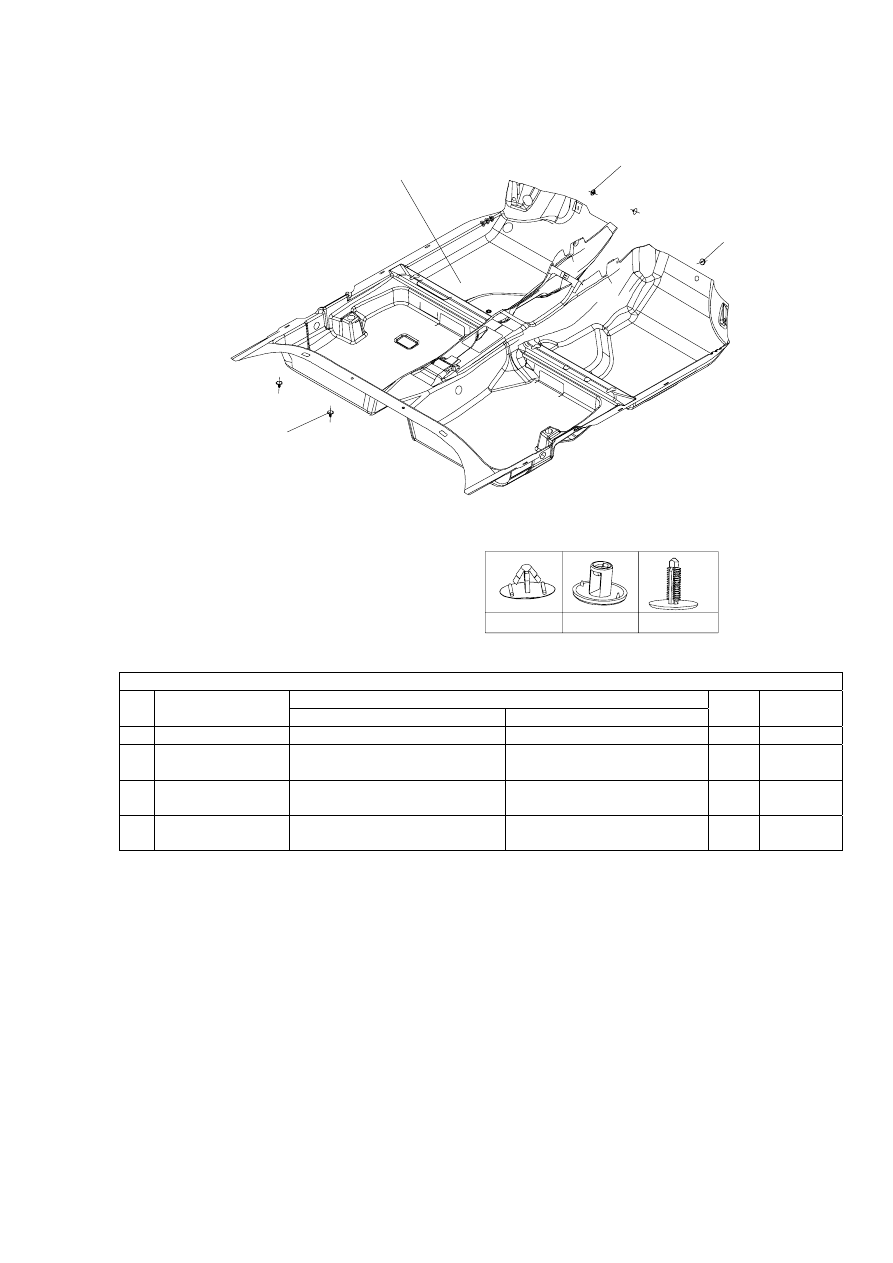

Рисунок 4-3-10.


1

2

3

4

2

3

4





Рисунок 4-3-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3-8210100  Коврик в сборе CARPET

ASSY

1



2 BL3507

Передний левый крепежный
зажим коврика

FIXED CLAMP, CARPET, FL  2



3 BL3410

Передний правый крепежный
зажим коврика

FIXED CLAMP, CARPET, FR  1



4 BL3307

Задний крепежный зажим
коврика

REAR FIXED CLIP,
CARPET

2





179

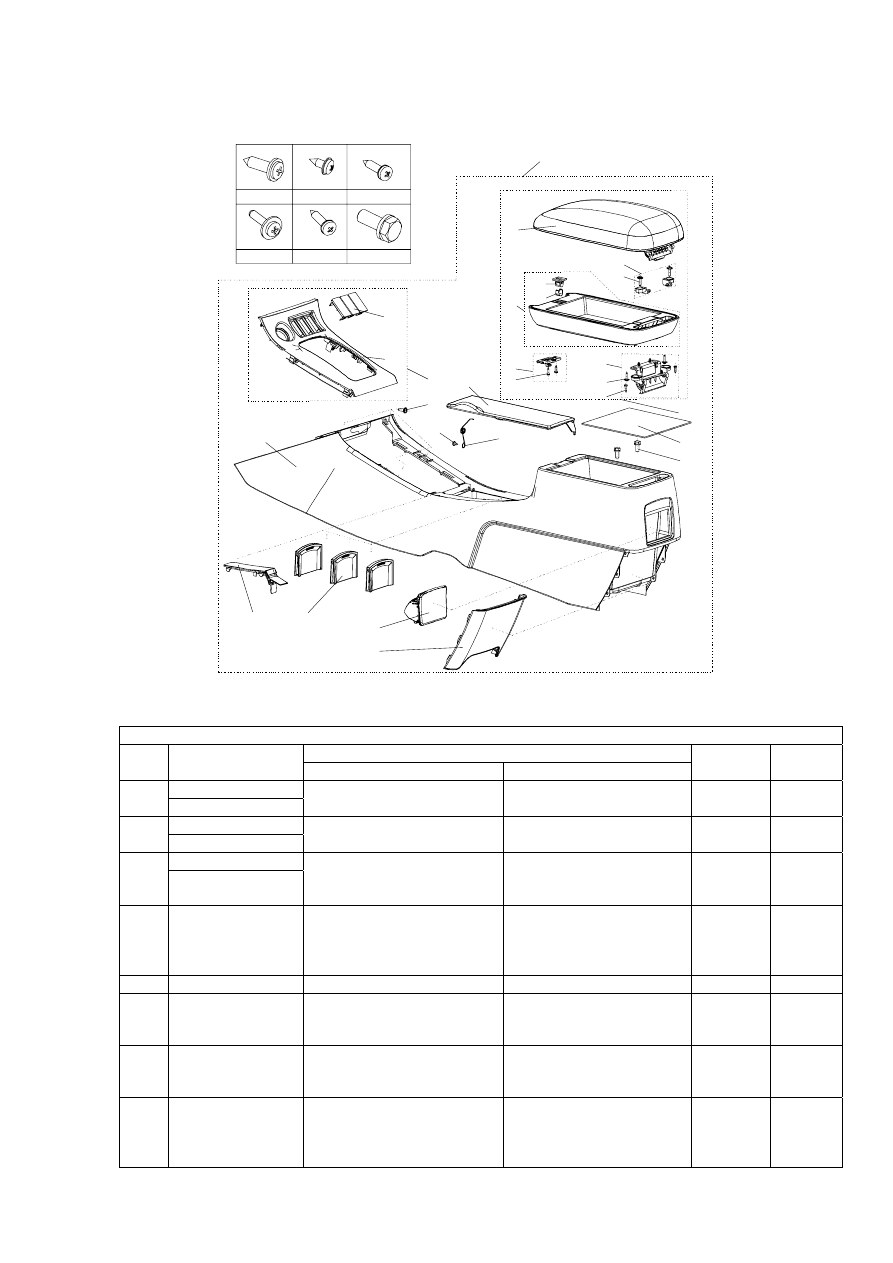

Рисунок 4-3-11.


19

16/18

8

4

5

22

1

2

3

16

15

12

11

8

9

18
19

17

21
22

5

7

6

10

13

4

26

25

24

23

27

14

20





Рисунок 4-3-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

BYDF3-5305227

1

BYDF3-530522B

Заглушка панели рычага
переключения передач

PLUG, SHIFTING PLATE

3



BYDF3-5305213

2

BYDF3-5305213B

Панель рычага
переключения передач

SHIFTING PLATE

1



BYDF3-5305490

3

BYDF3-5305490B

Панель рычага
переключения передач в
сборе

SHIFTING PLATE COMP

1



4 BYDF3-5311117

Винт L16 типа C с головкой
с вырезом под
крестовидную отвертку с
опорной поверхностью

CROSSED HEAD SCREW
L16 C-TYPE

4

5 Q2203595

Самоконтрящий винт SCREW

1

6 BYDF3-5305226

Пружина наружной панели
крышки переднего
держателя для чашки

SPRING, OUTER PANEL,
COVER, FRONT CUP
HOLDER

1

7 BYDF3-5305470

Крышка переднего
держателя для чашки в
сборе

COVER COMP, FRONT
CUP HOLDER

1

8 Q2203513

Монтажный винт
пружинного открывающего
механизма центрального
вещевого ящика

MOUNTED SCREW,
SWITCH MECHANISM

2
