Автомобили BYD F3 и F3R. Руководство - часть 246



172



Рисунок 4-3-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

12 BL0506

Крепежный зажим 1
приборной панели

FIXED CLAMP

2



13 BYDF3-5311151

Наборный винт

COMBINATION SCREW   3



14 BYDF3-5311126

Пружинный крепежный
зажим 3

FIXED CLAMP

2



15 BL0606

Крепежный зажим 2
приборной панели

FIXED CLAMP

2



16 Q1400616  Болт SCREW

2



17 Q2706319

Самоконтрящий винт с
шестигранной фланцевой
головкой

HEX-SCREW FLANGE

1







173

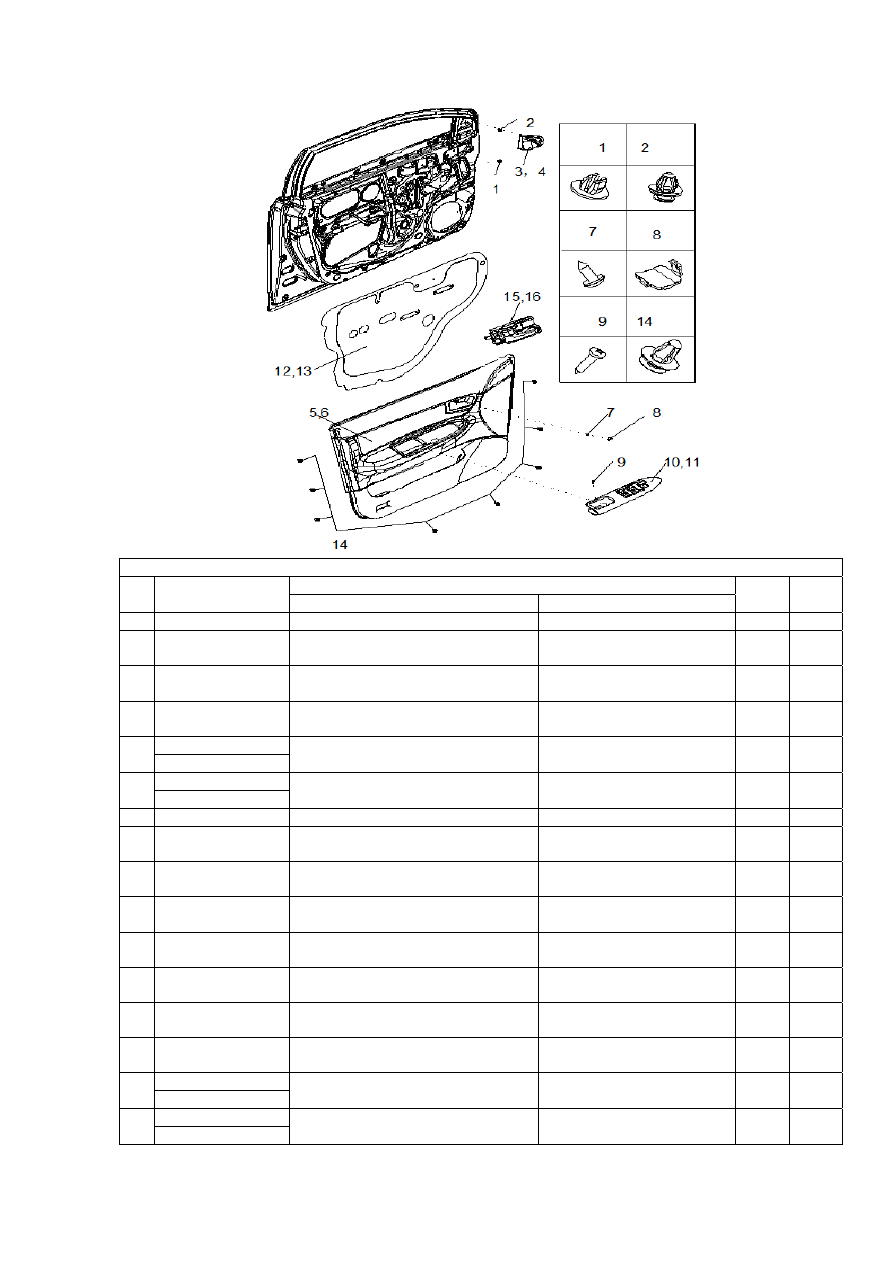

Рисунок 4-3-6.



Рисунок 4-3-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BL4208

Пластмассовая квадратная гайка PLASTIC

NUT

1

2 BL2608

Зажим крышки высокочастотного
малого динамика в двери

CLAMP, ALT SPEAKER
COVER, DOOR

1

3 BYDF3-6102111

Крышка высокочастотного малого
динамика в левой передней двери

ALT SPEAKER COVER,
FRONT DOOR, L

1

4 BYDF3-6102112

Крышка высокочастотного малого
динамика в правой передней двери

ALT SPEAKER COVER,
FRONT DOOR, R

1

BYDF3-6102100

5

BYDF3-6102100B

Щиток левой передней боковой
двери в сборе

TRIM PANEL ASSY, FRONT
DOOR, L

1

BYDF3-6102200

6

BYDF3-6102200B

Щиток правой передней боковой
двери в сборе

TRIM PANEL ASSY, FRONT
DOOR, R

1

7 Q2714816

Монтажный винт дверной ручки MOUNTED

SCREW

2

8 BYDF3-6102149

Заглушка монтажного винта гнезда
дверной ручки

PLUG, SCREW HANDLE
HOLDER

2

9 Q2723516

Винт гнезда подлокотника
передней боковой двери

SCREW, HANDRAIL
HOLDER, FRONT DOOR

2

10 BYDF3-6102141

Гнездо подлокотника левой
передней двери

HANDRAIL HOLDER,
FRONT DOOR, L

1

11 BYDF3-6102142

Гнездо подлокотника правой
передней двери

HANDLE HOLDER, FRONT
DOOR, R

1

12 BYDF3-6107130

Уплотнительная пластина левой
передней двери в сборе

SEALING CUSHION,
FRONT DOOR, L

1

13 BYDF3-6107140

Уплотнительная пластина правой
передней двери в сборе

SEALINGCUSHION, FRONT
DOOR, R

1

14 BL2508

Крепежный зажим щитка передней
двери

FIXED CLAMP

8



BYDF3-6105150

15

BYDF3-6105150C

Внутренняя ручка левой боковой
двери

INNER HANDLE ASSY,
DOOR, L

1

BYDF3-6105160

16

BYDF3-6105160C

Внутренняя ручка правой боковой
двери

INNER HANDLE ASSY,
DOOR, R

1





174

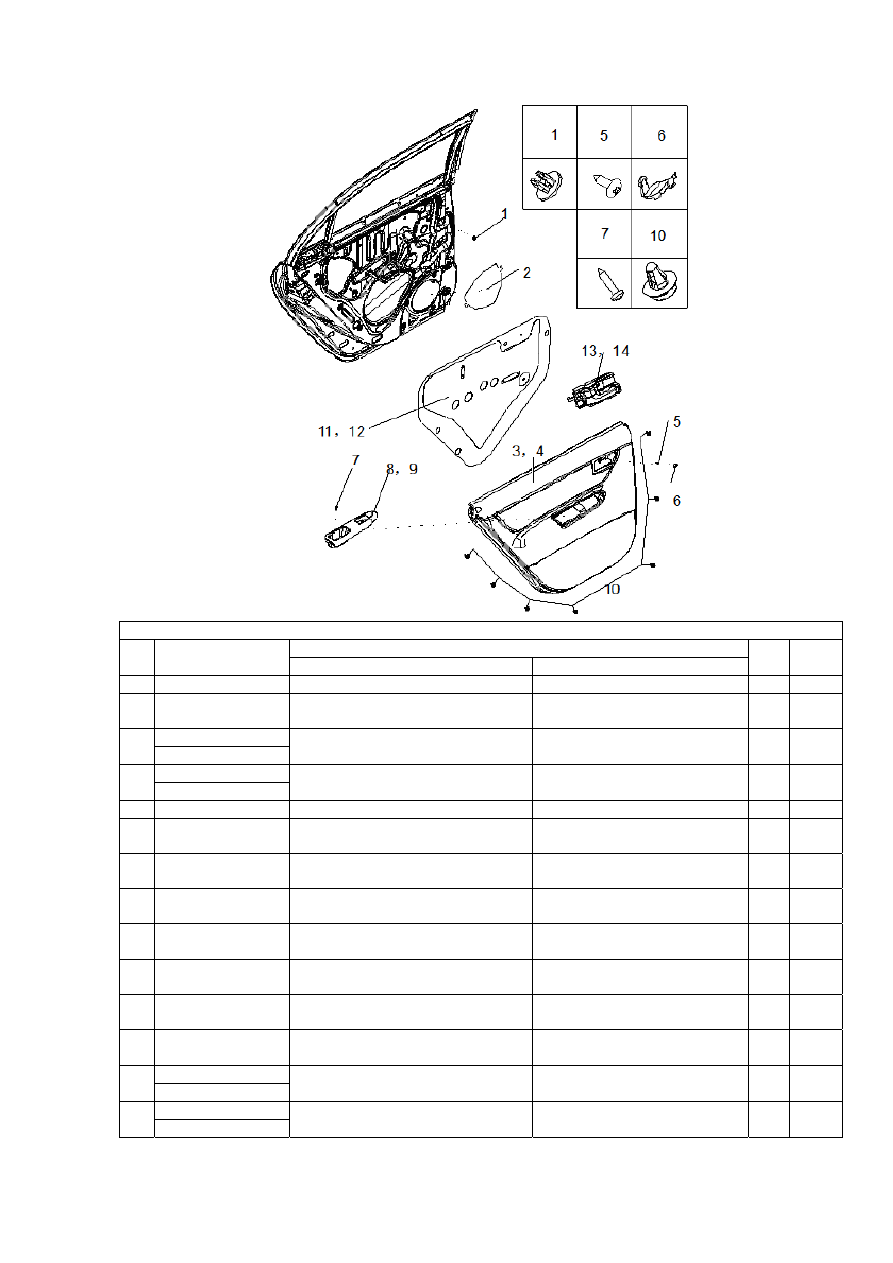

Рисунок 4-3-7.



Рисунок 4-3-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BL4208

Пластмассовая квадратная гайка PLASTIC

NUT

1

2 BYDF3-6207123

Крышка динамика в задней
боковой двери

COVER, SPEAKER, REAR
DOOR

2

BYDF3-6202100

3

BYDF3-6202100B

Щиток левой задней боковой
двери в сборе

TRIM PANEL ASSY, REAR
DOOR, L

1

BYDF3-6202200

4

BYDF3-6202200B

Щиток правой задней боковой
двери в сборе

TRIM PANEL ASSY, REAR
DOOR, R

1

5 Q2714816

Монтажный винт дверной ручки MOUNTED

SCREW

2

6 BYDF3-6102149

Заглушка монтажного винта
гнезда дверной ручки

PLUG, SCREW HANDLE
HOLDER

2

7 Q2723516

Винт гнезда подлокотника задней
боковой двери

SCREW, HANDRAIL, REAR
DOOR

2

8 BYDF3-6202141

Гнездо подлокотника левой задней
двери

HANDRAIL HOLDER, REAR
DOOR, L

1

9 BYDF3-6202142

Гнездо подлокотника правой
задней двери

HANDRAIL HOLDER, REAR
DOOR, R

1

10 BL2508

Крепежный зажим щитка задней
двери

FIXED CLAMP

7

7*2

11 BYDF3-6207130

Уплотнительная пластина левой
задней двери в сборе

WEATHERSTRIP ASSY,
REAR DOOR, L

1

12 BYDF3-6207140

Уплотнительная пластина правой
задней двери в сборе

SEALINGCUSHION, REAR
DOOR, R

1

BYDF3-6105150

13

BYDF3-6105150C

Внутренняя ручка левой боковой
двери

SEALINGCUSHION, REAR
DOOR, L

1

BYDF3-6105160

14

BYDF3-6105160C

Внутренняя ручка правой боковой
двери

INNER HANDLE ASSY,
DOOR, R

1





175

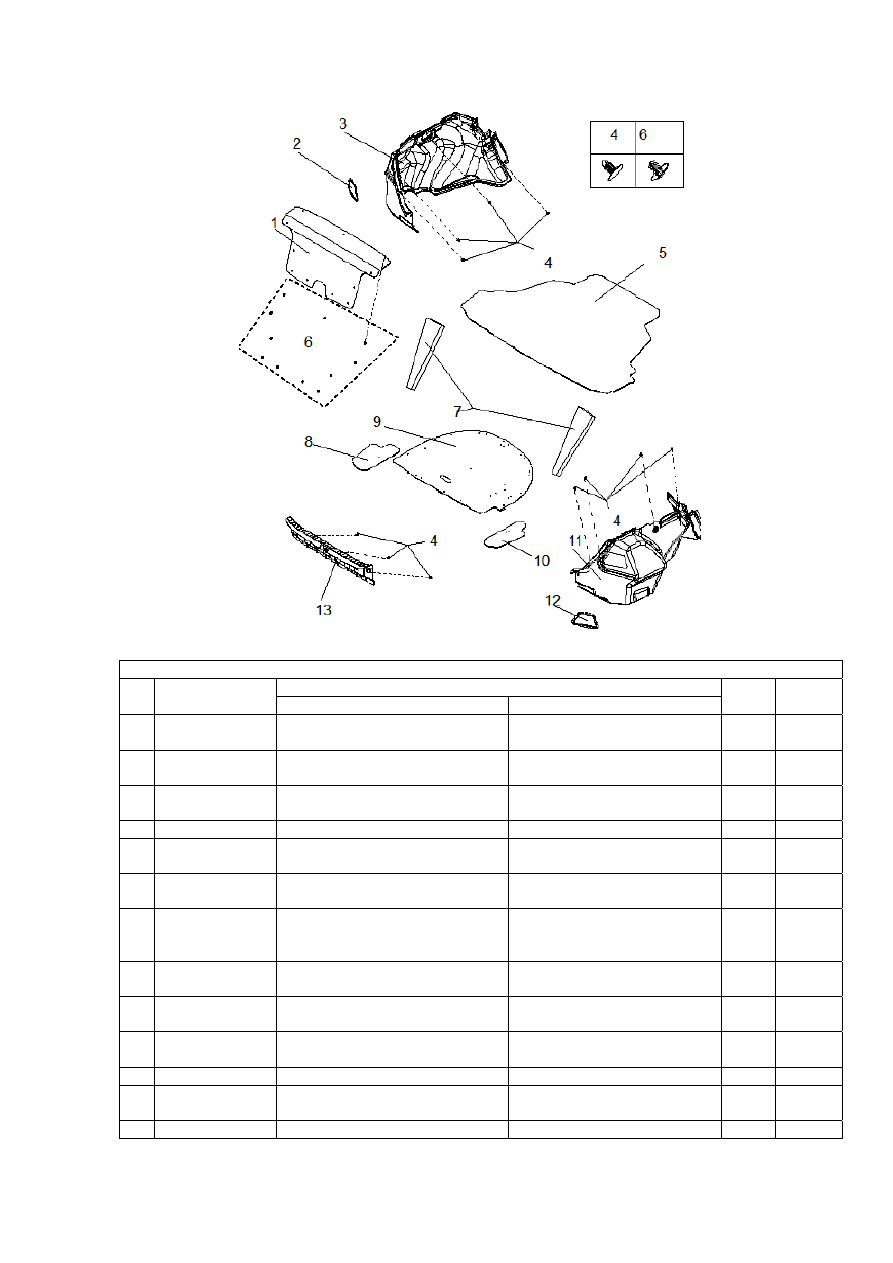

Рисунок 4-3-8.



Рисунок 4-3-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1 BYDF3-5608115

Коврик крышки багажного
отсека

CUSHION, LUGGAGE
COMPARTMENT

1

2 BYDF3-5608122

Левый угловой малый коврик
багажного отсека

SMALL CUSHION, LUGGAGE
COMARTMENT, L

1

3 BYDF3-5608117

Левый коврик багажного отсека

CUSHION, LUGGAGE
COMARTMENT, L

1

4 BL1806

Зажим коврика багажного отсека CLAMP

11



5 BYDF3-5608121

Коврик багажного отсека

FLOOR CUSHION,
LUGGAGE COMARTMENT

1

6 BL2305

Зажим коврика крышки
багажного отсека

CLAMP 11



7 BYDF3-5608128

Левая и правая трапецеидальная
задняя угловая подкладка

TRAPEZIFORM CUSHION
PAD, LUGGAGE
COMARTMENT, L/R

2

8 BYDF3-5608110

Левая задняя угловая крышка
багажного отсека

SMALL COVER, LUGGAGE
COMARTMENT, L

1

9 BYDF3-5608130

Крышка запасного колеса в
сборе

COVER, SPARE WHEEL

1



10 BYDF3-5608120

Правая задняя угловая крышка
багажного отсека

COVER ASSY, BOOT BACK, R  1



11 BYDF3-5608118 Правый коврик багажного отсека  FELD PAD, BOOT, R

1



12 BYDF3-5608123

Правый угловой малый коврик
багажного отсека

SMALL COVER, LUGGAGE
COMARTMENT, R

1

13 BYDF3-5602111 Подножка задней обвязки

PEDAL, REAR RAIL

1
