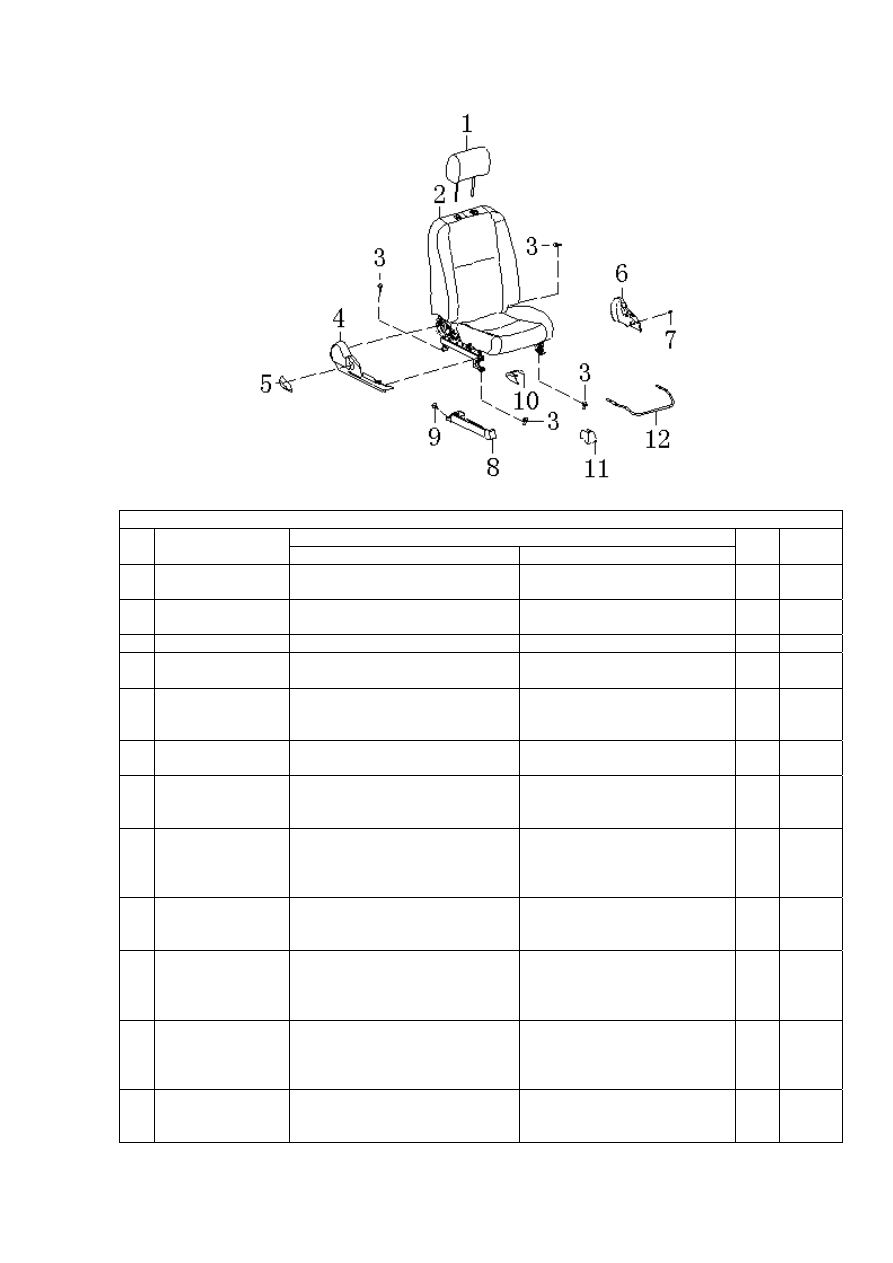

Рисунок 4-2-12.



Рисунок 4-2-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Приме
чание

1 BYDF3-6808010

Подголовник переднего кресла в
сборе



HEADREST ASSY, FRONT
PASSENGER SEAT

1

2 BYDF3-6900010

Переднее пассажирское кресло в
сборе



FRONT PASSENGER SEAT
ASSY

1

3 Q1401030

Наборный болт



COMBINATION BOLT

4



4 BYDF3-6802104

Правый наружный щиток
переднего пассажирского кресла



OUTER SHIELD, FRONT
PASSENGER SEAT, R

1

5 BYDF3-6902103

Ручка регулировки положения
спинки переднего
пассажирского кресла



RECLINING ADJUSTER
HANDLE, FRONT
PASSENGER SEAT

1

6 BYDF3-6902101

Левый наружный щиток
переднего пассажирского кресла



OUTER SHIELD, FRONT
PASSENGER SEAT, L

1

7

GB845-85-
ST4.8×16-C-H

Самоконтрящий винт с головкой
с вырезом под крестовидную
отвертку



CROSSED HEAD SELF-
TAPPING SCREW

1

8 BYDF3-6902113

Щиток внутренней опоры
скользящей направляющей
сиденья переднего
пассажирского кресла



INNER SHIELD, TRACK,
FRONT PASSENGER SEAT

1

9 BYDF3-6802119  Зажим крепления щитка



CLIP, INNER SHIELD,
TRACK, FRONT PASSENGER
SEAT

1

10 BYDF3-6902118

Щиток задней внутренней
опоры скользящей
направляющей сиденья
переднего пассажирского кресла



REAR INNER SHIELD,
TRACK, FRONT PASSENGER
SEAT

1

11 BYDF3-6802115

Щиток передней внутренней
опоры скользящей
направляющей сиденья
переднего кресла



FRONT INNER SHIELD,
TRACK, FRONT PASSENGER
SEAT

1

12 BYDF3-6804152

Ручка регулировки
горизонтального положения
сиденья переднего кресла



TRACK SLIDE HANDLE,
FRONT PASSENGER SEAT

1





165

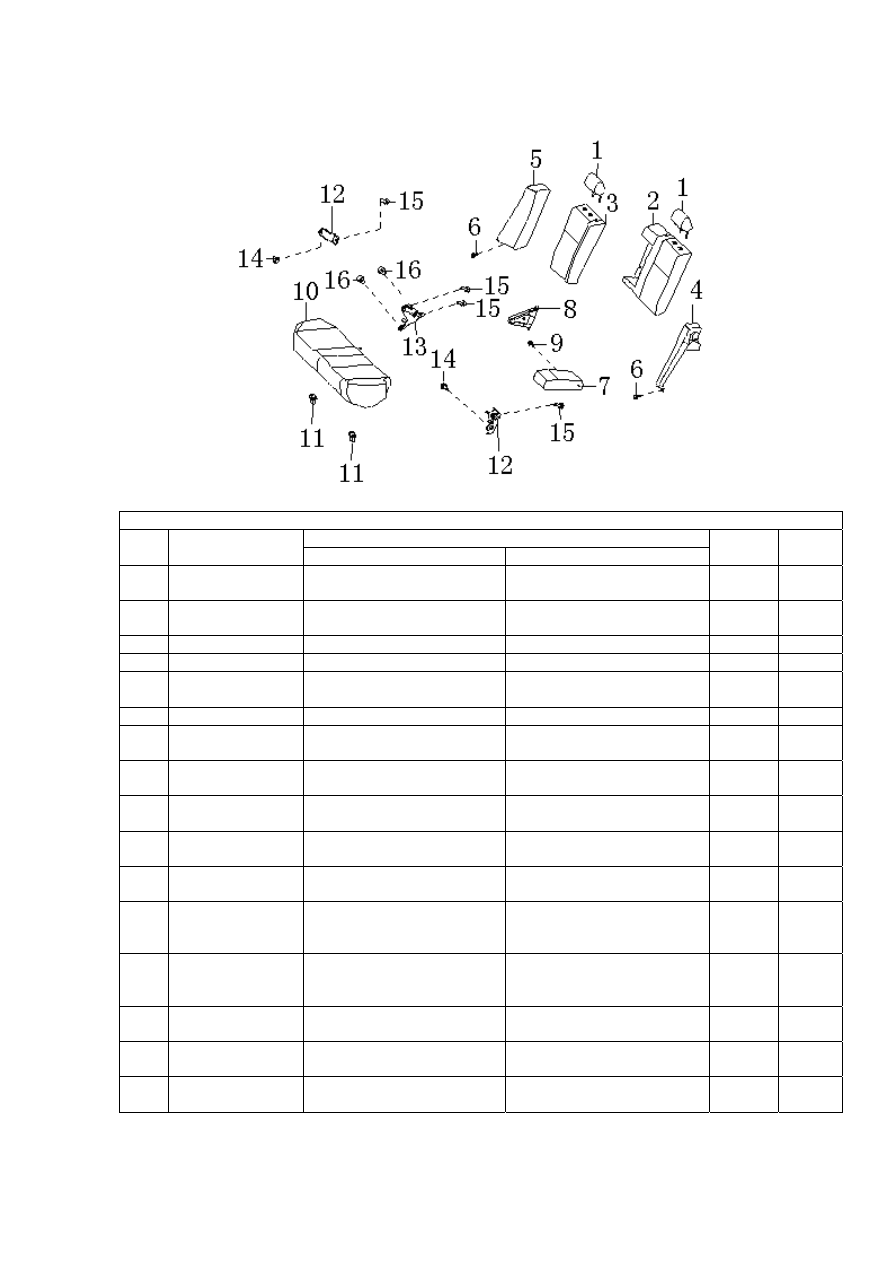

Рисунок 4-2-13.1.






Рисунок 4-2-13.1 («Комфорт», «Респект», «Флагман»)

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-7008010

Подголовник заднего кресла
в сборе



HEADREST ASSY, REAR
SEAT

2

2 BYDF3-7005060

Большая спинка кресла в
сборе



LARGER SEATBACK ASSY  1



3 BYDF3-7005070

Малая спинка кресла в сборе SMALL SEATBACK ASSY

1



4 BYDF3-7006100

Левый подлокотник в сборе



ARMREST ASSY, L

1



5 BYDF3-7006200

Правый подлокотник в
сборе



ARMREST ASSY, R

1



6 Q1400616

Крепежный болт



FIXED BOLT

2



7 BYDF3-7006300

Центральный подлокотник в
сборе



MIDDLE ARMREST ASSY

1



8 BYDF3-7005027

Кожух кронштейна
подлокотника



BRACKET SHELL,
ARMREST

1

9 BYDF3-7006011

Болт кронштейна
центрального подлокотника



BOLT, BRACKET, MIDDLE
ARMREST

1

10 BYDF3-7003100

Подушка сиденья заднего
кресла в сборе



REAR SEAT CUSHION
ASSY

1

11 BYDF3-7000110

Зажим крепления сиденья
заднего кресла в сборе



CLIP SEAT, REAR SEAT
CUSHION

2

12 BYDF3-7007111

Боковая соединительная
пластина спинки заднего
кресла



SIDE CONNECTED PLATE,
REAR SEATBACK

2

13 BYDF3-7007120

Центральная
соединительная пластина
спинки заднего кресла



MIDDLE CONNECTED
PLATE COMP REAR
SEATBACK

1

14 BYDF3-7000113

Болт с фланцевой головкой
бокового кронштейна



FLANGE BOLT

2



15

GB/T16674.1-2004
M8*20

Болт с шестигранной
фланцевой головкой



HEX-BOLT FLANGE

4



16 Q1401030STF2P1.

25

Крепежный болт



FIXED BOLT

2







166

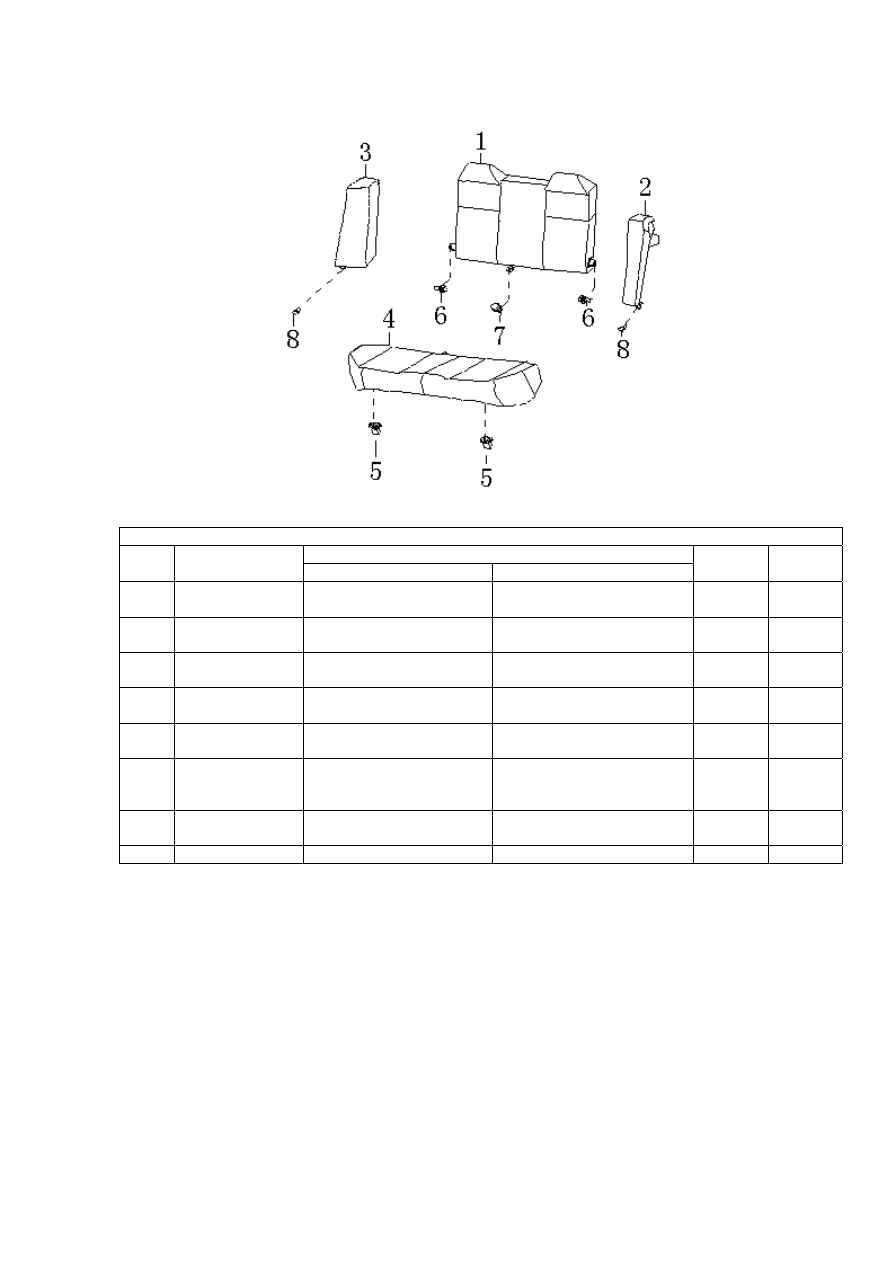

Рисунок 4-2-13.2.






Рисунок 4-2-13.2 («Эконом»)

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1

BYDF3-
7005100C

Спинка заднего кресла в
сборе



REAR SEATBACK ASSY

1



2 BYDF3-7006100

Левый подлокотник в
сборе



ARMREST ASSY, L

1



3 BYDF3-7006200

Правый подлокотник в
сборе



ARMREST ASSY, R

1



4 BYDF3-7003100

Подушка сиденья заднего
кресла в сборе



REAR SEAT CUSHION
ASSY

1

5 BYDF3-7000110

Зажим крепления сиденья
заднего кресла в сборе



CLIP SEAT, REAR SEAT
CUSHION

2

6 BYDF3-7000113

Болт с фланцевой
головкой бокового
кронштейна



FLANGE BOLT

2



7

Q1401030STF2P
1.25

Крепежный болт



FIXED BOLT

1



8 Q1400616

Крепежный болт



FIXED BOLT

2







167

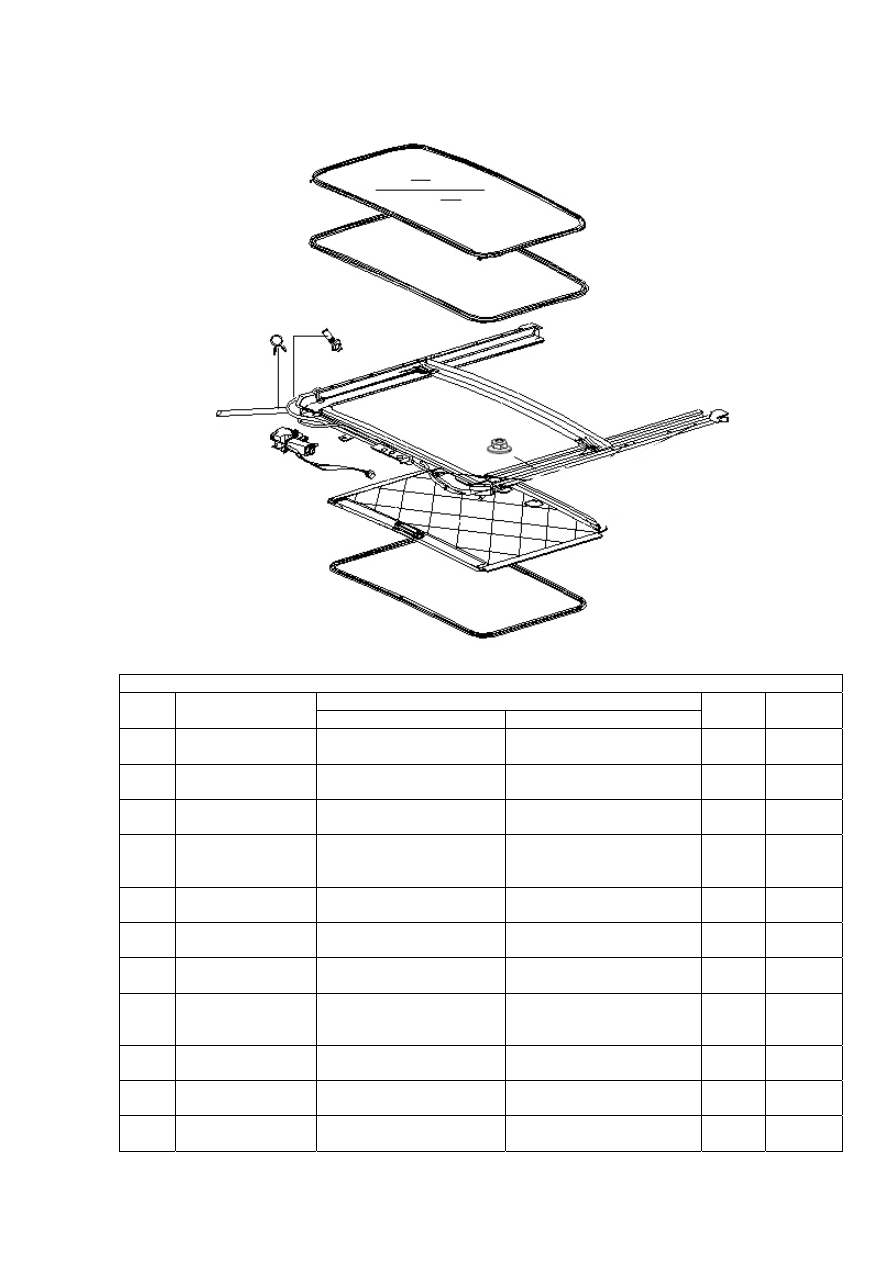

Рисунок 4-2-14.






Рисунок 4-2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-5703150B

Сдвижное стекло
потолочного люка в сборе



SUNROOF GLASS ASSY

1



2 BYDF3-5703130B

Уплотнитель потолочного
люка



WEATHERSTRIP, SUN
ROOF

1

3 BYDF3-5703110B

Рама потолочного люка в
сборе



FRAME, SUN ROOF

1



4 BYDF3-

3746900B

Электропривод
потолочного люка с
кронштейном в сборе



MOTOR & BRACKET
ASSY, SUN ROOF

1

5 BYDF3-5703120B

Щиток потолочного люка
в сборе



SHIELD, SUN ROOF

1



6 BYDF3-5703125B

Уплотнитель щитка
потолочного люка



WEATHERSTRIP, SHIELD,
SUN ROOF

1

7 BYDF3-5703162B

Водоотводная трубка
потолочного люка



WATER OUTLET PIPE,
SUN ROOF

4

8 BYDF3-5703163B

Пружинный зажим
водоотводной трубки
потолочного люка



CLIP, WATER OUTLET
PIPE, SUN ROOF

4

9 BYDF3-5703161B

Водоотводное отверстие
потолочного люка



WATER OUTLET VENT,
SUN ROOF

2

10 BYDF3-5703160B

Водоотводная трубка
потолочного люка в сборе



WATER OUTLET PIPE
ASSY

4

11 Q32006

Шестигранная фланцевая
гайка



HEX-BOLT FLANGE

6
