160



Рисунок 4-2-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

10 BYDF3-6203124

Уплотнитель форточки
правой задней двери



WEATHERSTRIP,QUA
RTER WINDOW, REAR
DOOR, ,R

1

11 BYDF3-6207113

Уплотнитель проема левой
задней двери



 FRAME
WEATHERSTRIP,
REAR DOOR, L

1

12 BYDF3-6207114

Уплотнитель проема правой
задней двери



WEATHERSTRIP,
REAR DOOR, R

1

13 BYDF3-5206114

Уплотнитель заднего
ветрового стекла



WEATHERSTRIP,
REAR WINDSHIELD

1

14 BYDF3-5206112

Заднее ветровое стекло



REAR WINDSHIELD

1



15 BYDF3-5604311

Уплотнитель крышки
багажного отсека



WEATHERSTRIP,
LUGGAGE
COMPARTMENT LID

1

16 BYDF3-6103111

Стекло левой передней
двери



GLASS, FRONT DOOR,
L

1

17 BYDF3-6103112

Стекло правой передней
двери



GLASS, FRONT DOOR,
R

1

18 BYDF3-6203111

Стекло левой задней двери



GLASS, REAR DOOR, L  1



19 BYDF3-6203112

Стекло правой задней двери



GLASS, REAR DOOR, R  1



20 BYDF3-6203121

Стекло форточки левой
задней двери



GLASS, QUARTER
WINDOW, REAR
DOOR, L

1

21 BYDF3-6203122

Стекло форточки правой
задней двери



GLASS, QUARTER
WINDOW, REAR
DOOR, R

1





161

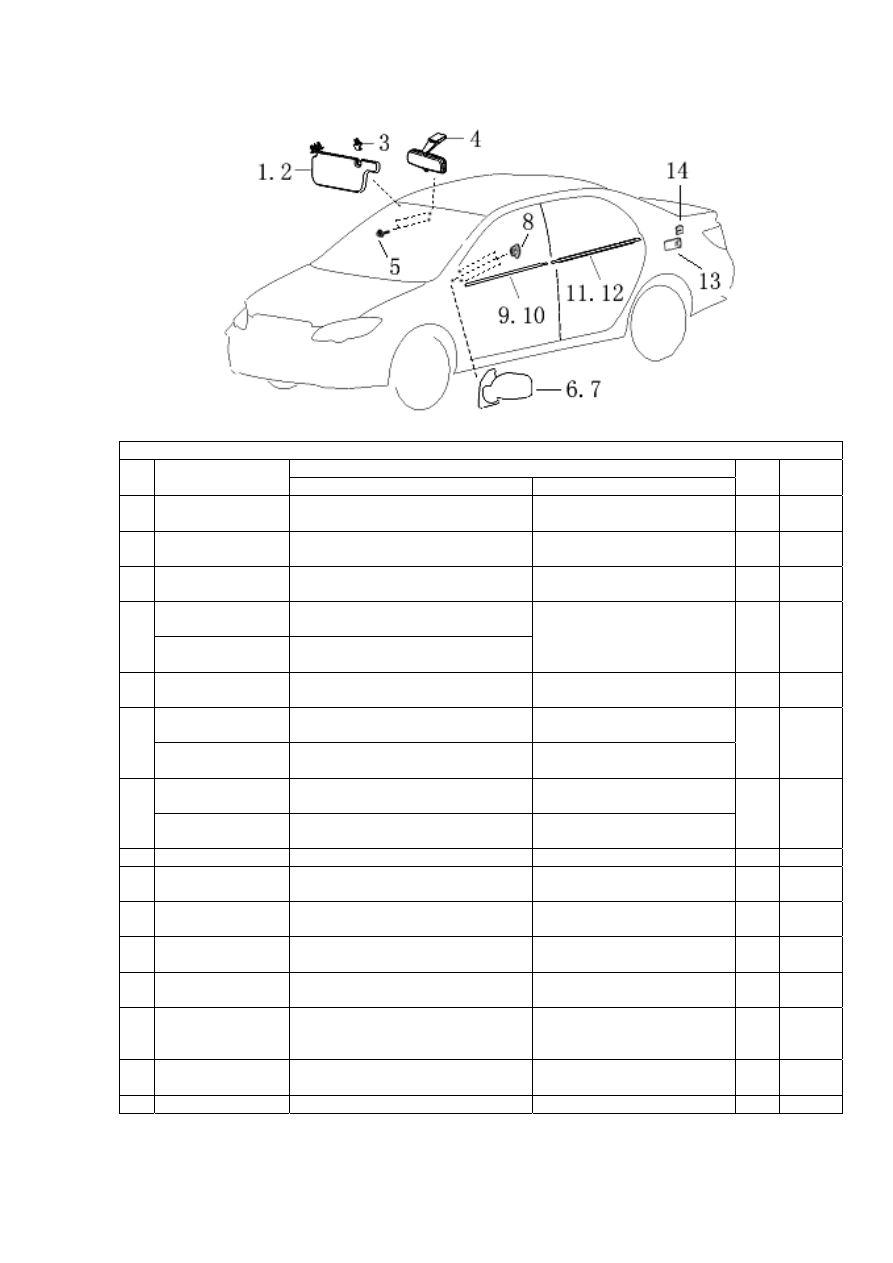

Рисунок 4-2-10.






Рисунок 4-2-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Приме
чание

1 BYDF3-8204110

Левый передний солнцезащитный
козырек в сборе



FRONT SUN VISOR ASSY, L  1



2 BYDF3-8204120

Правый передний
солнцезащитный козырек в сборе



FRONT SUN VISOR ASSY, R  1



3 BYDF3-8204111

Кронштейн переднего
солнцезащитного козырька



BRACKET, FRONT SUN
VISOR

2

BYDF3-8201010

Внутреннее зеркало заднего обзора
(с индикацией направления)



4

BYDF3-8201010C

Внутреннее зеркало заднего обзора
(без индикации направления)



INNER REARVIEW
MIRROR ASSY

1

5 Q2140516

Винт с головкой с вырезом под
крестовидную отвертку



CROSSED HEAD SCREW

2



BYDF3-8202100

Левое наружное зеркало заднего
обзора с электроприводом



OUTER POWER REARVIEW

MIRROR ASSY, L

6

BYDF3-8202100C

Левое наружное зеркало заднего
обзора с ручным приводом



OUTER MANUAL REARVIEW

MIRROR ASSY, L

1

BYDF3-8202200

Правое наружное зеркало заднего
обзора с электроприводом



OUTER POWER REARVIEW

MIRROR ASSY, R

7

BYDF3-8202200C

Правое наружное зеркало заднего
обзора с ручным приводом



OUTER MANUAL REARVIEW

MIRROR ASSY, R

1

8 Q32006

Шестигранная фланцевая гайка



HEX-BOLT FLANGE

6



9 BYDF3-6102153

Декоративная планка стекла левой
передней двери



MOLDING, FRONT DOOR, L  1



10 BYDF3-6102154

Декоративная планка стекла
правой передней двери



MOLDING, FRONT DOOR, R  1



11 BYDF3-6202147

Декоративная планка стекла левой
задней двери



MOLDING, REAR DOOR, L

1



12 BYDF3-6202148

Декоративная планка стекла
правой задней двери



MOLDING, REAR DOOR, R  1



13 BYDF3-5401264

Гнездо крепления пружинной
пластины люка заливной
горловины топливного бака



FIXED HOLDER, SPRING,
OIL FILLER CAP

1

14 BYDF3-5401263

Пружинная пластина люка зали-
вной горловины топливного бака



SPRING, OIL FILLER CAP

1



15 BYDF3-82011112  Крышка кронштейна



COVER, BRACKET









162

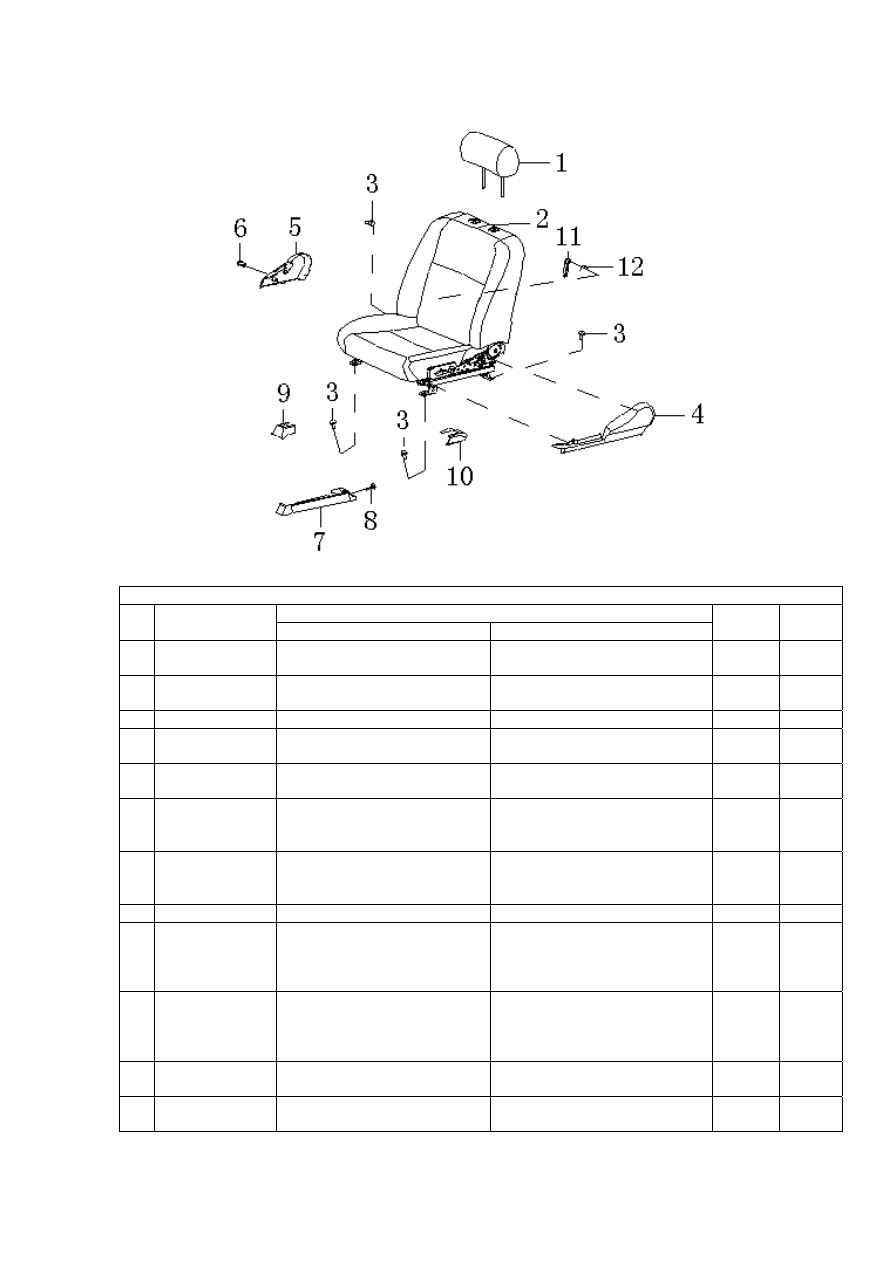

Рисунок 4-2-11.1.






Рисунок 4-2-11.1 («Флагман»)

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-6808010

Подголовник переднего
кресла в сборе



HEADREST ASSY, DRIVER
SEAT

1

2

BYDF3-
6800010B

Кресло водителя в сборе



DRIVER SEAT ASSY

1



3 Q1401030

Наборный болт



COMBINATION BOLT

4



4

BYDF3-
6802104B

Левый наружный щиток
водительского кресла



OUTER SHIELD, DRIVER
SEAT, L

1

5

BYDF3-
6802101B

Правый наружный щиток
водительского кресла



OUTER SHIELD, DRIVER
SEAT, R

1

6

GB845-85-
ST4.8×16-C-H

Самоконтрящий винт с
головкой с вырезом под
крестовидную отвертку



CROSSED SELF-TAPPING
SCREW

1

7 BYDF3-6802114

Щиток внутренней опоры
скользящей направляющей
сиденья водительского кресла



Inner shield, front seat RAIL, L

1



8 BYDF3-6802119

Зажим крепления щитка



SHIELD BAYONET

1



9 BYDF3-6802115

Щиток передней внутренней
опоры скользящей
направляющей сиденья
переднего кресла



FRONT INNER SHIELD,
TRACK, DRIVER SEAT

1

10 BYDF3-6802117

Щиток задней внутренней
опоры скользящей
направляющей сиденья
водительского кресла



REAR INNER SHIELD,
TRACK, DRIVER SEAT

1

11 BYDF3-6801135

Ручка регулировки положения
поясничной опоры



LUMBAR SUPPORT
ADJUSTING HANDLE

1

12 BYDF3-6804205

Фиксирующая пружина
поворотной головки



RETAINING SPRING

1







163

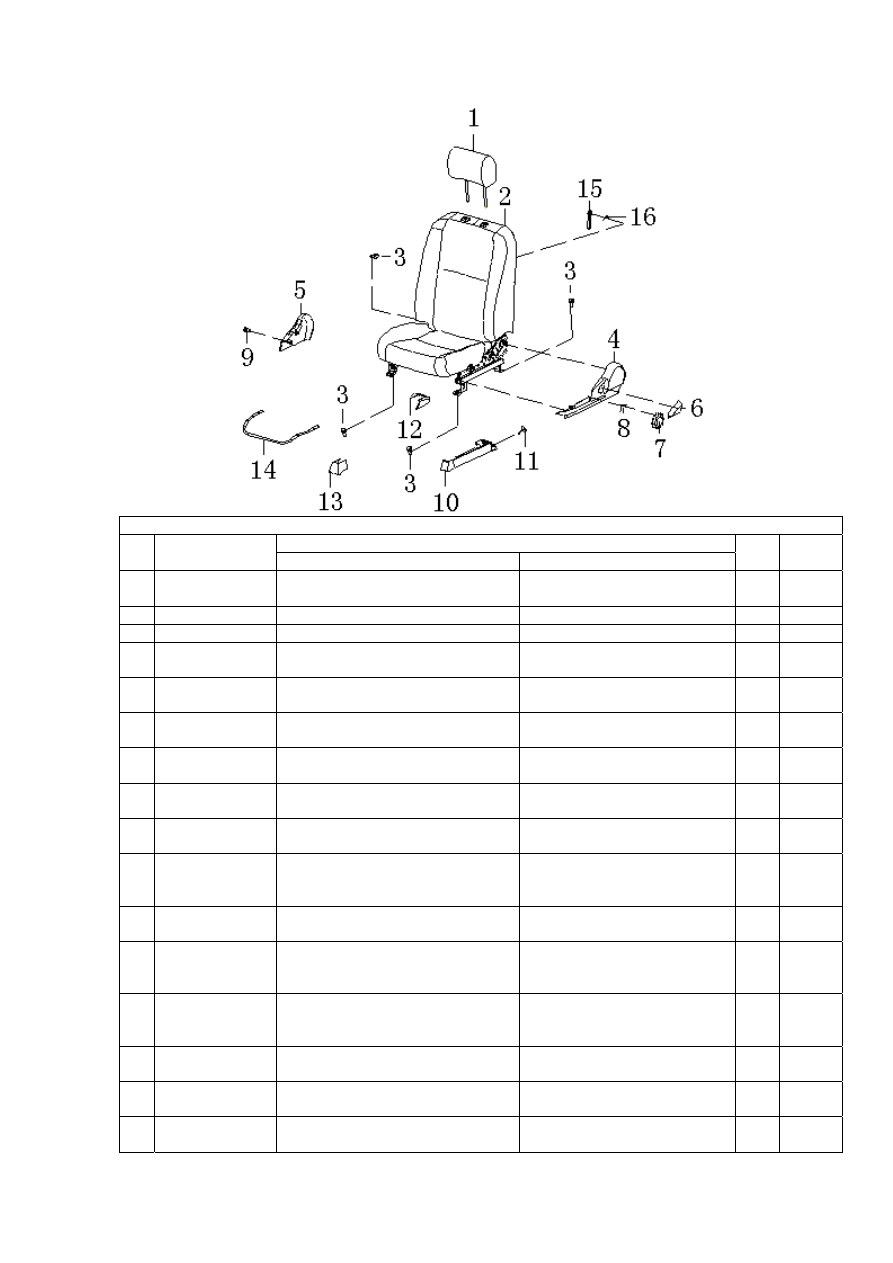

Рисунок 4-2-11.2



Рисунок 4-2-11.2 («Эконом», «Комфорт», «Респект»)

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Приме
чание

1 BYDF3-6808010

Подголовник переднего кресла в
сборе



HEADREST ASSY, DRIVER
SEAT

1

2 BYDF3-6800010

Кресло водителя в сборе



DRIVER SEAT ASSY

1



3 Q1401030

Наборный болт



COMBINATION BOLT

4



4 BYDF3-6802104

Левый наружный щиток
водительского кресла



OUTER SHIELD, DRIVER
SEAT, L

1

5 BYDF3-6802101

Правый наружный щиток
водительского кресла



OUTER SHIELD, DRIVER
SEAT, R

1

6 BYDF3-6802103

Ручка регулировки положения
спинки водительского кресла



RECLINING ADJUSTER
HANDLE, DRIVER SEAT

1

7 BYDF3-7006002

Ручка регулировки угла наклона
сиденья



KNOB, ANGLE ADJUSTER

1



8 BYDF3-6804205

Фиксирующая пружина поворотной
головки



RETAINING SPRING

1



9

GB845-85-
ST4.8×16-C-H

Самоконтрящий винт с головкой с
вырезом под крестовидную отвертку

CROSSED HEADSELF-
TAPPING SCREW

1

10 BYDF3-6802114

Щиток внутренней опоры
скользящей направляющей сиденья
водительского кресла



INNER SHIELD, TRACK,
DRIVER SEAT

1

11 BYDF3-6802119

Зажим крепления щитка



CLIP, INNER SHIELD, TRACK,
DRIVER SEAT

1

12 BYDF3-6802117

Щиток задней внутренней опоры
скользящей направляющей сиденья
водительского кресла



REAR INNER SHIELD, TRACK,
DRIVER SEAT

1

13 BYDF3-6802115

Щиток передней внутренней опоры
скользящей направляющей сиденья
переднего кресла



FRONT INNER SHIELD,
TRACK, DRIVER SEAT

1

14 BYDF3-6804152

Ручка регулировки горизонтального
положения сиденья переднего кресла

TRACK SLIDE HANDLE

1



15 BYDF3-6804135

Ручка регулировки положения
поясничной опоры



LUMBAR SUPPORT
ADJUSTING HANDLEL

1

16 BYDF3-6804205

Фиксирующая пружина поворотной
головки



RETAINING SPRING

1
