Автомобили BYD F3 и F3R. Руководство - часть 241



152

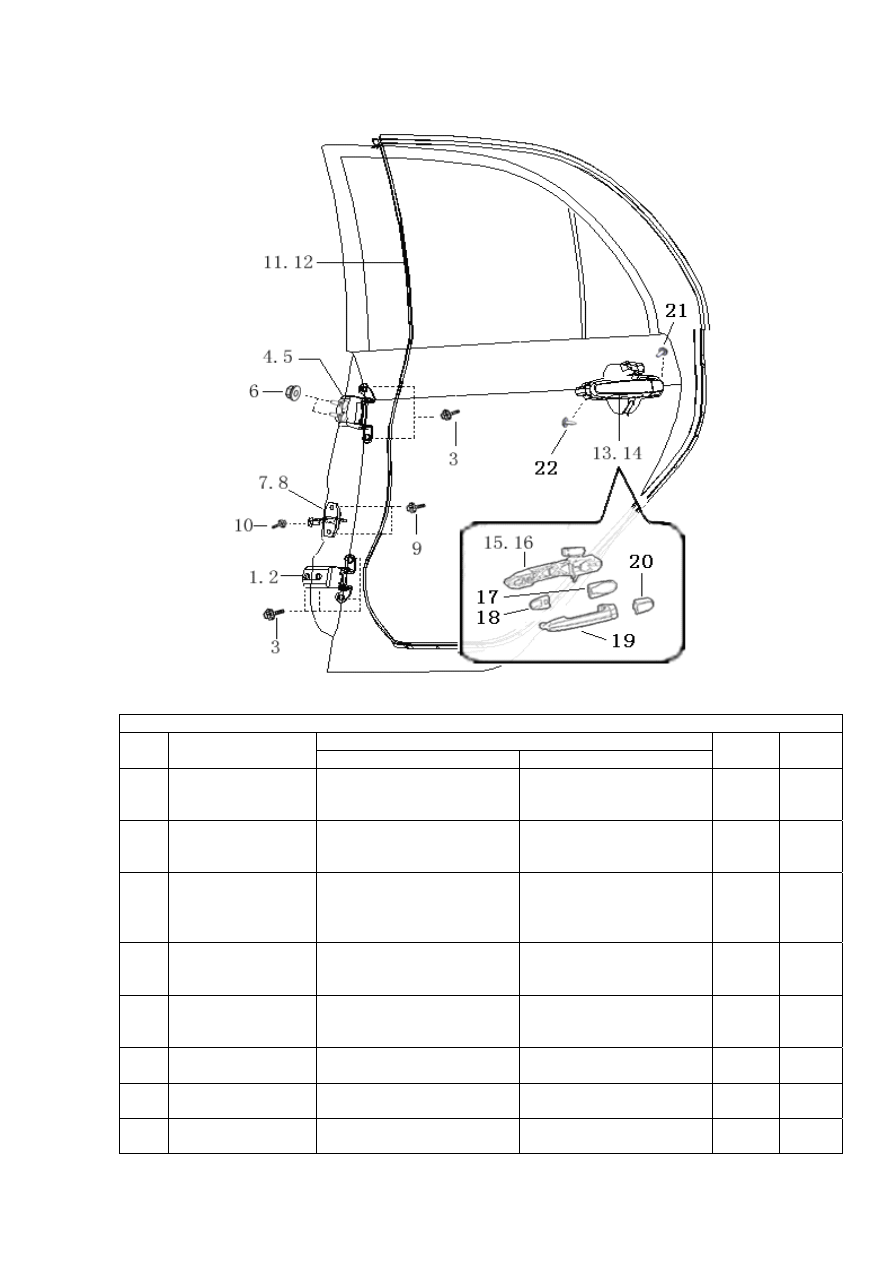

Рисунок 4-2-4.






Рисунок 4-2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-6206130

Нижний шарнир левой
задней боковой двери в
сборе

LOWER HINGE COMP,
REAR DOOR, L

1

2 BYDF3-6206140

Нижний шарнир правой
задней боковой двери в
сборе

LOWER HINGE COMP,
REAR DOOR, R

1

3 Q1460825

Наборный болт с
шестигранной головкой с
пружинной шайбой и с
плоской шайбой

HEX-BOLT, SPRING
WASHER AND FLAT
WASHER COMP

12

4 BYDF3-6206110

Верхний шарнир левой
задней боковой двери в
сборе

UPPER HINGE ASSY,
REAR DOOR, L

1

5 BYDF3-6206120

Верхний шарнир правой
задней боковой двери в
сборе

UPPER HINGE ASSY,
REAR DOOR, R

1

6 Q32008

Шестигранная фланцевая
гайка

HEX-BOLT FLANGE

4



7 BYDF3-6209110

Ограничитель положения
левой задней двери в сборе

LIMITER ASSY, REAR
DOOR, L

1

8 BYDF3-6209120

Ограничитель положения
правой задней двери в сборе

LIMITER ASSY, REAR
DOOR, R

1



153



Рисунок 4-2-4

№

Номер части

Наименование

Кол-во

Приме
чание

9 Q1860616

Болт с шестигранной
фланцевой головкой
(оцинкованный)

HEX-BOLT FLANGE

4



10 Q1840816

Болт с шестигранной
фланцевой головкой
(оцинкованный)

HEX-BOLT FLANGE

2



11 BYDF3-6207111

Уплотнитель левой задней
двери

WEATHERSTRIP, REAR
DOOR, L

1

12 BYDF3-6207112

Уплотнитель правой задней
двери

WEATHERSTRIP, REAR
DOOR, R

1

BYDF3-6205110

Наружная ручка левой
задней двери
(хромированная)

13

BYDF3-6205110C

Наружная ручка левой
задней двери (черная)

OUTSIDE HANDLE ASSY,
REAR DOOR, L

1

BYDF3-6205120

Наружная ручка правой
задней двери
(хромированная)

14

BYDF3-6205120C

Наружная ручка правой
задней двери (черная)

OUTSIDE HANDLE ASSY,
REAR DOOR, R

1

15 BYDF3-6205113  Левое заднее гнездо в сборе

REAR SEAT ASSY, L

1



16 BYDF3-6205123

Правое заднее гнездо в
сборе

REAR SEAT ASSY, R

1



17 BYDF3-6105114  Большая шайба WASHER

2



18 BYDF3-6105115  Малая шайба WASHER  2



BYDF3-6105111

Ручка (хромированная)

19

BYDF3-6105111C

Ручка (черная)

HANDLE 2



BYDF3-6205112

Гнездо ручки задней двери
(хромированное)

20

BYDF3-6205112C

Гнездо ручки задней двери
(черное)

HANDLE SHELL, REAR
DOOR

2

21 BYDF3-6111116

Винт типа F со звездчатой
плоской головкой с опорной
поверхностью с вырезом под
шестигранный ключ

HEX-SCREW, F-TYPE

2



22 BYDF3-6111115

Винт типа C со звездчатой
плоской головкой с опорной
поверхностью с вырезом под
шестигранный ключ

HEX-SCREW, C-TYPE

2







154

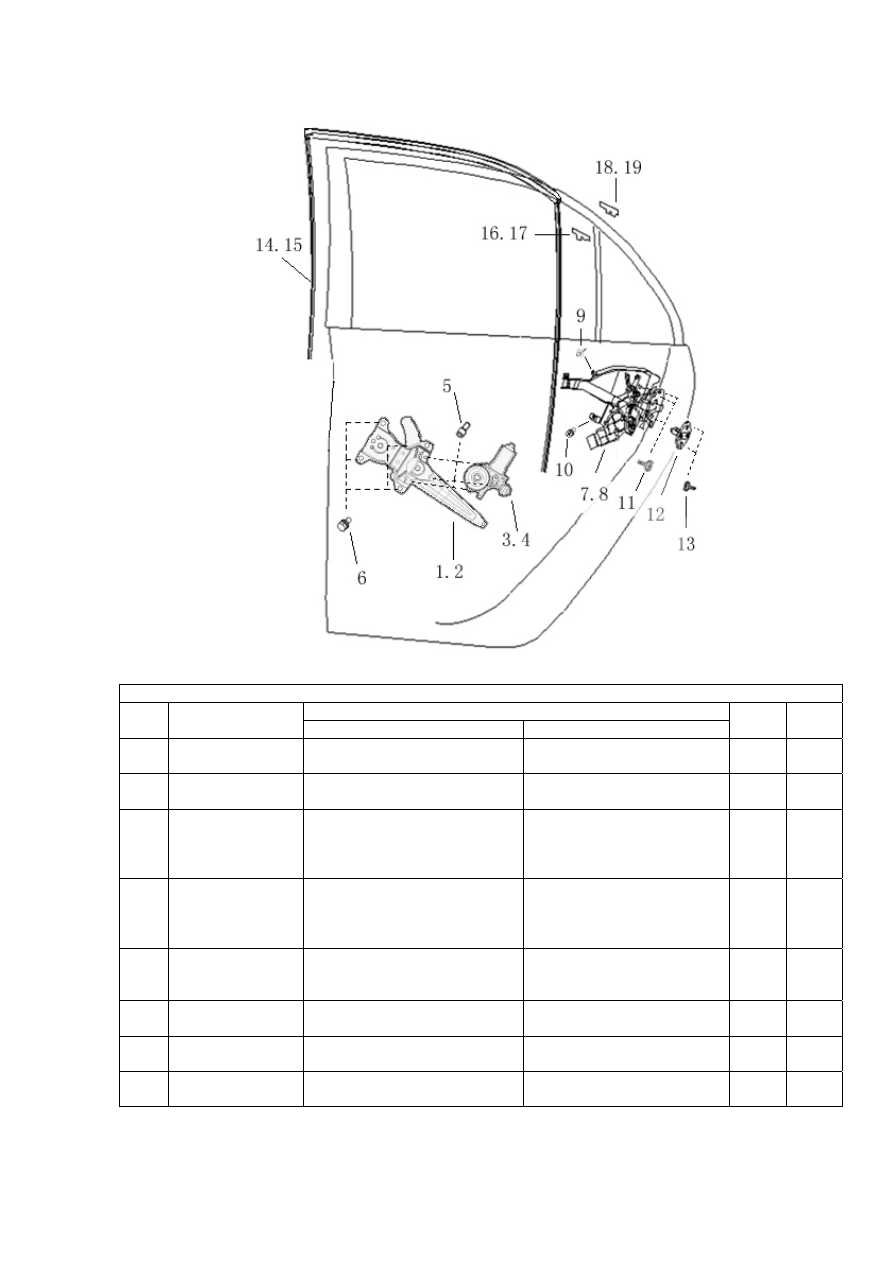

Рисунок 4-2-5.






Рисунок 4-2-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BYDF3-6204010

Стеклоподъемник окна левой
задней двери в сборе

REAR WINDOW
REGULATOR ASSY, L

1

2 BYDF3-6204020

Стеклоподъемник окна правой
задней двери в сборе

REAR WINDOW
REGULATOR ASSY, R

1

3 BYDF3-3746700

Электропривод
стеклоподъемника окна левой
задней двери с монтажным
кронштейном в сборе

MOTOR & BRACKET ASSY,
REAR WINDOW
REGULATOR, L

1

4 BYDF3-3746800

Электропривод
стеклоподъемника окна правой
задней двери с монтажным
кронштейном в сборе

MOTOR & BRACKET ASSY,
REAR WINDOW
REGULATOR, R

1

5 Q218B0508

Винт с цилиндрической
головкой с вырезом под
шестигранный ключ

HEX-SCREW

6



6 Q1800612

Болт с шестигранной
фланцевой зубчатой головкой

HEX-BOLT FLANGE

8



7 BYDF3-6205130

Замок левой задней двери

LOCK ASSY, REAR DOOR,
L

1

8 BYDF3-6205140

Замок правой задней двери

LOCK ASSY, REAR DOOR,
R.

1



155



Рисунок 4-2-5

№

Номер части

Наименование

Кол-
во

Приме
чание

9 Q2214816

Самоконтрящий наборный
винт с головкой с вырезом под
крестовидную отвертку с
увеличенной шайбой

CROSSED HEAD SCREW
AND LARGER WASHER
COMP

2

10

Q174B0616+Q407
06

Наборный болт с
шестигранной головкой с
вырезом под крестовидную
отвертку с плоской шайбой

CROSSED HEAD HEX-
BOLT ANDFLAT WASHER
COMP

2

11 Q2570620

Винт с притопленной головкой
со звездчатым вырезом под
шестигранный ключ

FLAT COUNTERSUNK
HEAD HEX-BOLT

6

12 BYDF3-6105141

Замковое кольцо боковой
двери

LOCK RING, DOOR LCOK

2



13 Q2580820

Винт с утопленной головкой со
звездчатым вырезом под
шестигранный ключ

HALF FLAT
COUNTERSUNK HEAD
HEX-BOLT

4

14 BYDF3-6207117

Уплотнитель стекла левой
задней двери

 GLASS WEATHERSTRIP,
REAR DOOR, L

1

15 BYDF3-6207118

Уплотнитель стекла правой
задней двери

GLASS WEATHERSTRIP,
REAR DOOR, R

1

16 BYDF3-6207127

Внутренняя защитная втулка
левой подвижной
направляющей

INNER JACKET, RUN
TRACK, L

1

17 BYDF3-6207128

Внутренняя защитная втулка
правой подвижной
направляющей

INNER JACKET, RUN
TRACK, R

1

18 BYDF3-6207125

Наружная защитная втулка
левой подвижной
направляющей

OUTER JACKET, RUN
TRACK, L

1

19 BYDF3-6207126

Наружная защитная втулка
правой подвижной
направляющей

OUTER JACKET, RUN
TRACK, R

1

20 BYDF3-6109111 Амортизирующий блок двери CUSHION,

DOOR

4
