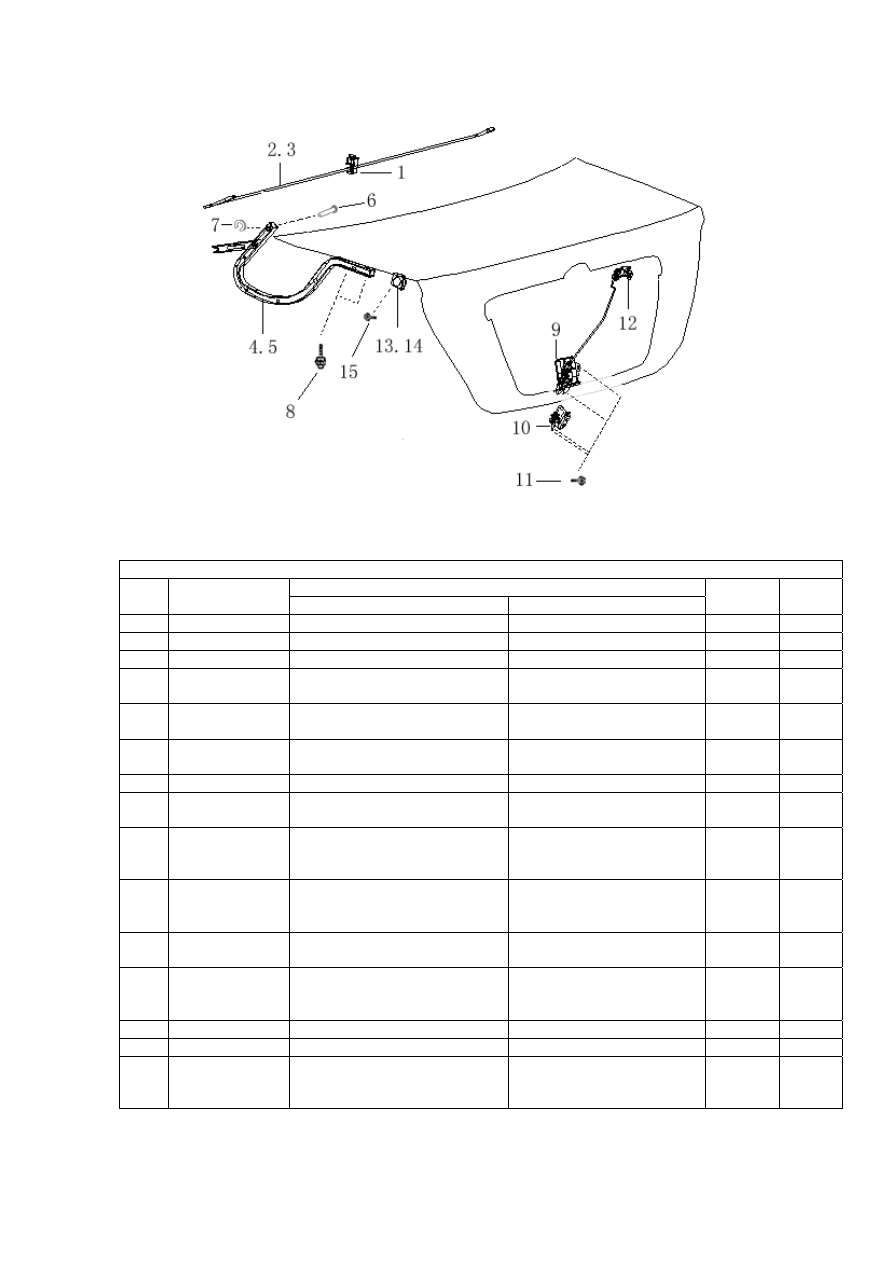

Рисунок 4-2-6.






Рисунок 4-2-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-5605114

Крепежный зажим торсиона

CLIP, TORSION BAR

1



2 BYDF3-5605111

Левый растяжной торсион

TORSION BAR, L

1



3 BYDF3-5605211

Правый растяжной торсион

TORSION BAR, R

1



4 BYDF3-5605100

Левый шарнир крышки
багажного отсека

HINGE ASSY, LUGGAGE
COMPARTMENT LID, L

1

5 BYDF3-5605200

Правый шарнир крышки
багажного отсека

HINGE ASSY, LUGGAGE
COMPARTMENT LID, R

1

6 BYDF3-5605115

Поворотная ось опорной
стойки

ROTATION AXIS, STRUT
ROD

2

7 BYDF3-5605119

Пружинное стопорное кольцо SNAP

RING

2



8 Q1840630

Болт с шестигранной
фланцевой головкой

HEX-BOLT FLANGE

4



9 BYDF3-5606100

Верхний замок крышки
багажного отсека в сборе

UPPER LOCK ASSY,
LUGGAGE
COMPARTMENT

1

10 BYDF3-5606200

Нижний замок крышки
багажного отсека в сборе

LOWER LOCK ASSY,
LUGGAGE
COMPARTMENT

1

11 Q1800612

Болт с шестигранной
фланцевой зубчатой головкой

HEX-BOLT FLANGE

4



12 BYDF3-3704500

Цилиндр замка крышки
багажного отсека

LOCK CYLINDER,
LUGGAGE
COMPARTMENT

1

13 BYDF3-5604315

Левый ограничительный блок LIMITER,

L

1



14 BYDF3-5604316

Правый ограничительный блок LIMITER,

R

1



15 Q1840616

Болт с шестигранной
фланцевой головкой
(оцинкованный)

HEX-BOLT FLANGE

2







157

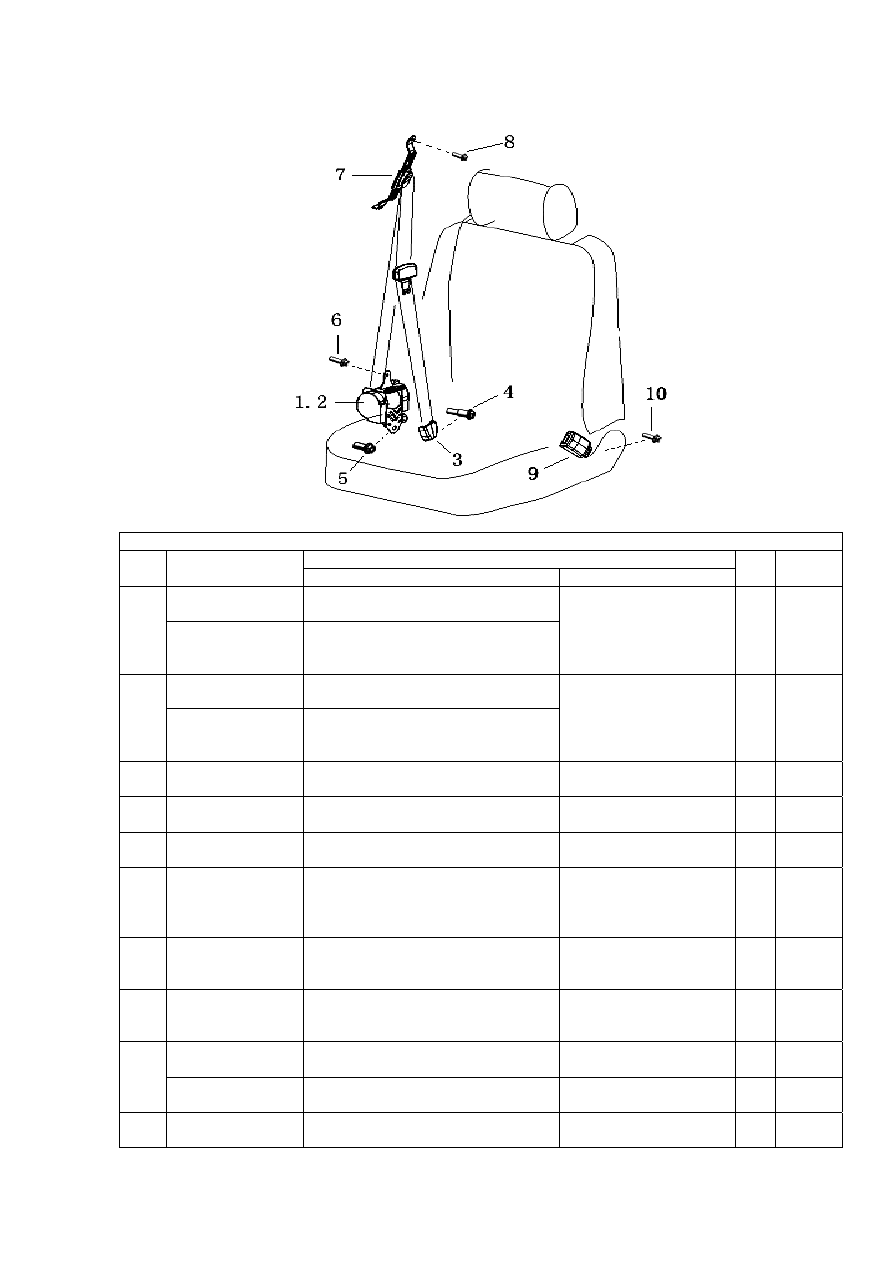

Рисунок 4-2-7.




Рисунок 4-2-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

BYDF3-8212110

Натяжитель ремня безопасности
левого переднего кресла (обычный)

1

BYDF3-8212110B

Натяжитель ремня безопасности
левого переднего кресла (с механиз-
мом предварительного натяжения)

RETRACTOR, FRONT
SAFETY BELT, L

1

BYDF3-8212160

Натяжитель ремня безопасности
правого переднего кресла (обычный)

2

BYDF3-8212160B

Натяжитель ремня безопасности
правого переднего кресла (с механиз-
мом предварительного натяжения)

RETRACTOR, FRONT
SAFETY BELT, R

1

3 BYDF3-8212111

Нижняя крышка переднего ремня
безопасности

LOWER COVER,
FRONT SAFETY BELT

2

4 BYDF3-8219111

Болт с шестигранной фланцевой
головкой 7/16X40

HEX-BOLT FLANGE

2



5 BYDF3-8219112

Болт с шестигранной фланцевой
головкой 7/16X25

HEX-BOLT FLANGE

2



6 Q2360620

Наборный винт с плоской головкой с
вырезом под крестовидную отвертку
с пружинной шайбой и с плоской
шайбой

CROSSED HEAD
SCREW, SPRING
WASHER AND FLAT
WASHER COMP

2

7 BYDF3-8212150

Механизм регулировки положения
переднего ремня безопасности по
высоте

HEIGHT ADJUSTER,
FRONT SAFETY BELT

2

8 Q1421020

Наборный болт с шестигранной
головкой с пружинной шайбой

HEX-BOLT
ANDSPRING WASHER
COMP

2

BYDF3-8212170

Пряжка левого переднего ремня
безопасности

BUCKLE, FRONT
SAFETY BELT, L

1

9

BYDF3-8212170R

Пряжка правого переднего ремня
безопасности

BUCKLE, FRONT
SAFETY BELT, R

1

10 BYDF3-8219115

Болт с шестигранной фланцевой
головкой 7/16X25

HEX-BOLT FLANGE

2







158

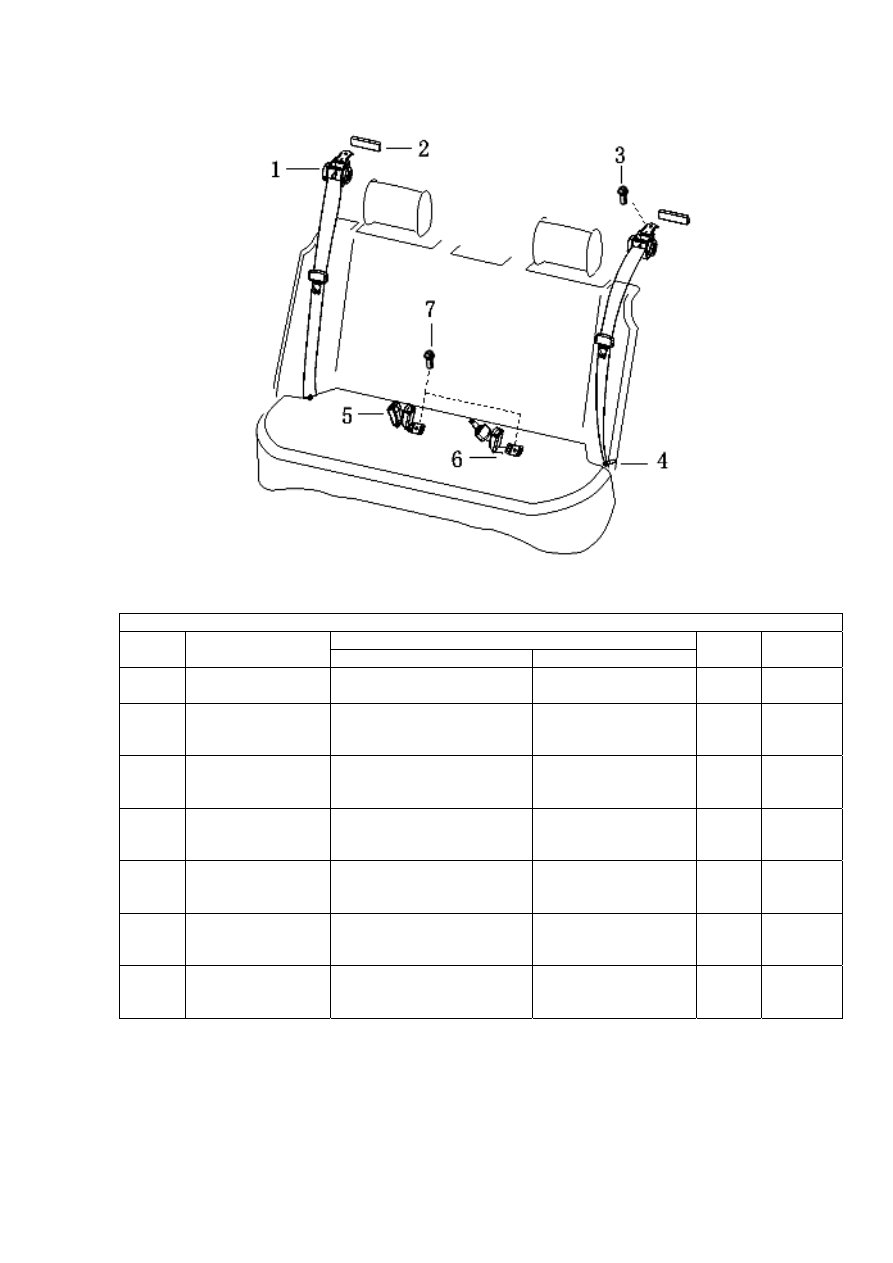

Рисунок 4-2-8.






Рисунок 4-2-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-8212120

Натяжитель заднего ремня
безопасности

RETRACTOR, REAR
SAFETY BELT

2

2 BYDF3-8212112

Разделительная прокладка
натяжителя заднего ремня
безопасности

CUSHION,
RETRACTOR, REAR
SAFETY BELT

2

3 BYDF3-8219112

Болт с шестигранной
фланцевой головкой
7/16X25

HEX-BOLT FLANGE

2



4 BYDF3-8219113

Болт с шестигранной
фланцевой головкой
7/16X35

HEX-BOLT FLANGE

2



5 BYDF3-8212140

Левый задний ремень
безопасности (с застежкой в
сборе)

REAR SAFETY BELT,
R

1

6 BYDF3-8212130

Правый задний ремень
безопасности (поясной
ремень с застежкой в сборе)

REAR SAFETY BELT,
L

1

7 BYDF3-8219112

Болт с шестигранной
фланцевой головкой
7/16X25

HEX-BOLT FLANGE

2







159

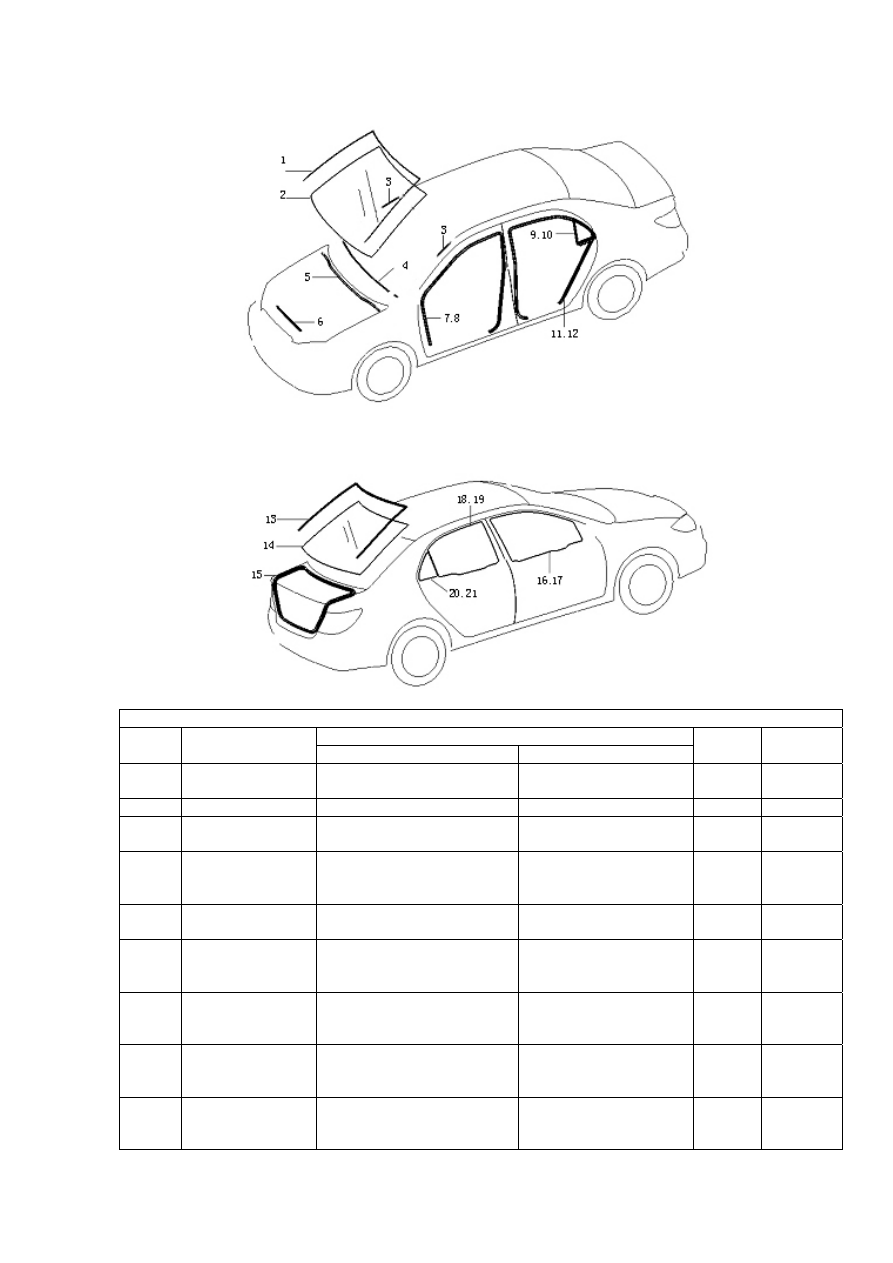

Рисунок 4-2-9.






Рисунок 4-2-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-5206113

Уплотнитель переднего
ветрового стекла



WEATHERSTRIP,
FRONT WINDSHIELD

1

2 BYDF3-5206111

Переднее ветровое стекло



FRONT WINDSHIELD

1



3 BYDF3-5206115

Пористое уплотнение
ветрового стекла



SPONGE SEAL,
WINDSHIELD

1

4 BYDF3-5206117

Пористое уплотнение под
ветровое стекло в
приборной панели



SPONGE SEAL,
INSTRUMENT PANEL,
FRONT WINDSHIELD

2

5 BYDF3-5206118

Уплотнитель капота
двигателя



WEATHERSTRIP,
ENGINE HOOD

1

6 BYDF3-8402212

Внутренний уплотнитель
капота двигателя



INNER
WEATHERSTRIP,
ENGINE HOOD

1

7 BYDF3-6107113

Уплотнитель проема левой
передней двери



 FRAME
WEATHERSTRIP,
FRONT DOOR, L

1

8 BYDF3-6107114

Уплотнитель проема правой
передней двери



FRAME
WEATHERSTRIP,
FRONT DOOR, R

1

9 BYDF3-6203123

Уплотнитель форточки
левой задней двери



WEATHERSTRIP,QUA
RTER WINDOW, REAR
DOOR, ,L

1
