ПРИНАДЛЕЖНОСТИ КУЗОВА

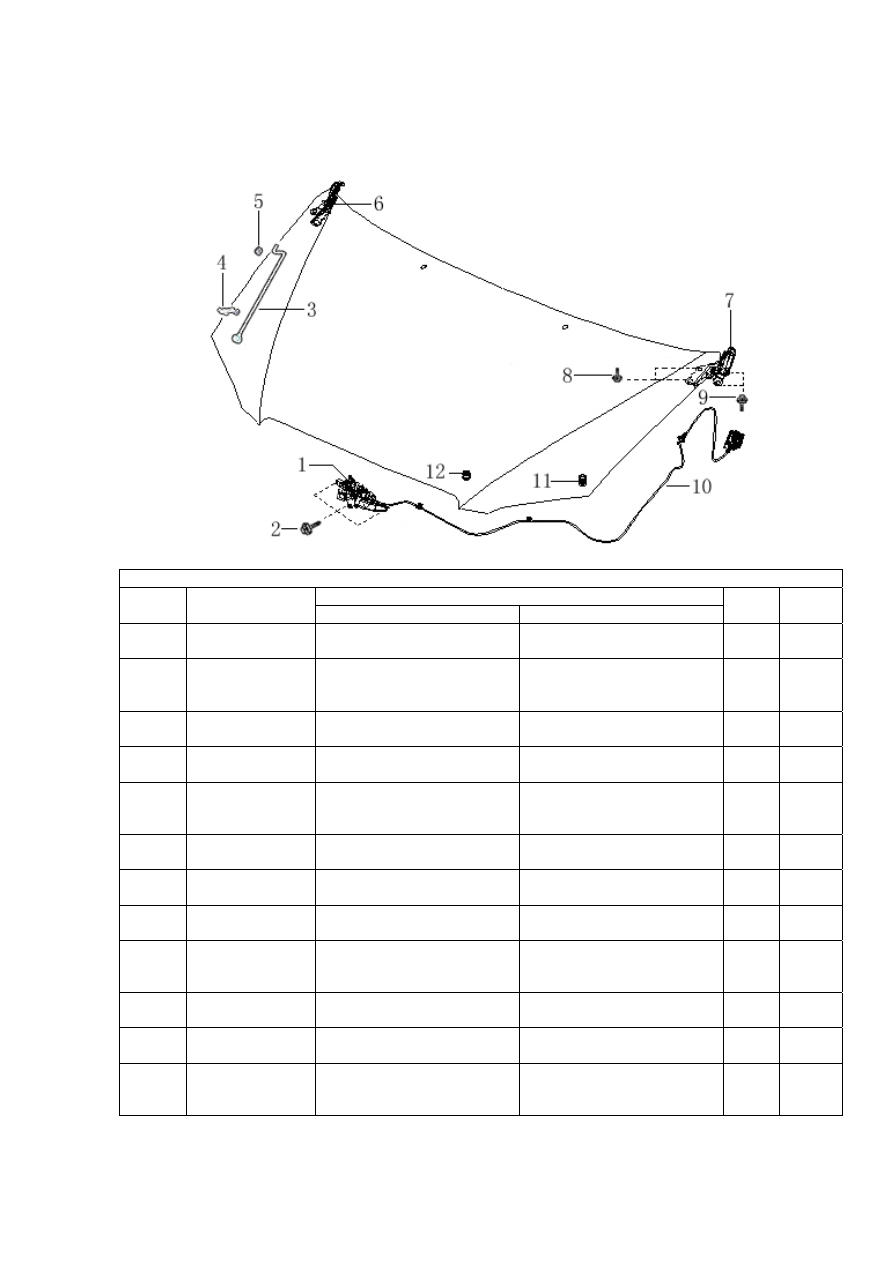

Рисунок 4-2-1.






Рисунок 4-2-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BYDF3-8402180

Замковый механизм капота
двигателя в сборе

LOCK DEVICE ASSY,
ENGINE HOOD

1

2 Q1800612

Болт с шестигранной
фланцевой зубчатой
головкой (оцинкованный)

HEX-BOLT FLANGE

3



3 BYDF3-8402121

Опорная стойка капота
двигателя

STAY ROD ASSY, ENGINE
HOOD

1

4 BYDF3-8402123

Гнездо с зажимом опорной
стойки капота двигателя

 SEAT, STAY ROD ASSY,
ENGINE HOOD

1

5 BYDF3-8402122

Защитная втулка отверстия
фиксации опорной стойки
капота двигателя

JACKET, STAY ROD ASSY,
ENGINE HOOD

1

6 BYDF3-8402160

Левый шарнир капота
двигателя в сборе

HINGE ASSY, ENGINE
HOOD, R

1

7 BYDF3-8402150

Правый шарнир капота
двигателя в сборе

HINGE ASSY, ENGINE
HOOD, L.

1

8 Q1840816

Болт с шестигранной
фланцевой головкой

HEX-BOLT FLANGE

4



9 Q1860820

Увеличенный болт с
шестигранной фланцевой
головкой

HEX-BOLT FLANGE,
LARGED

4

10 BYDF3-8402170

Внутренняя защелка капота
двигателя с тросом в сборе

INNER HANDLE &CABLE
ASSY, ENGINE HOOD

1

11 BYDF3-8402211

Амортизирующая подкладка
капота двигателя

BUFFER CUSHION,
ENGINE HOOD

2

12 BYDF3-5302133

Амортизирующая подкладка
верхней поперечной балки
радиатора

BUFFER CUSHION, UPPER
MEMBER, RADIATOR

2





149

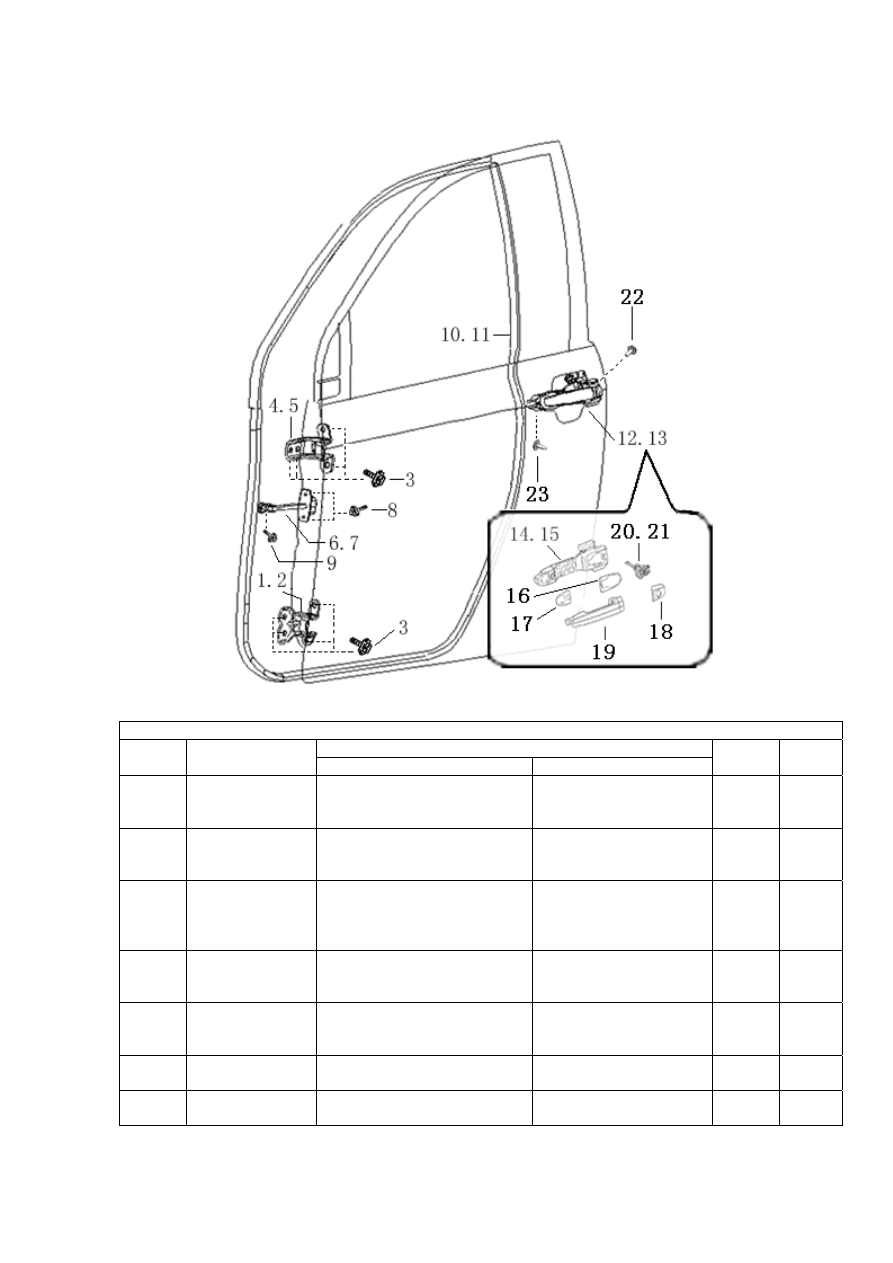

Рисунок 4-2-2.






Рисунок 4-2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-6106130

Нижний шарнир левой
передней боковой двери в
сборе

LOWER HINGE ASSY,
FRONT DOOR, L

1

2 BYDF3-6106140

Нижний шарнир правой
передней боковой двери в
сборе

LOWER HINGE ASSY,
FRONT DOOR, R

1

3 Q1460825

Наборный болт с
шестигранной головкой с
пружинной шайбой и с
плоской шайбой

HEX-BOLT, SPRING
WASHER AND FLAT
WASHER COMP

16

4 BYDF3-6106110

Верхний шарнир левой
передней боковой двери в
сборе

UPPER HINGE ASSY,
FRONT DOOR, L

1

5 BYDF3-6106120

Верхний шарнир правой
передней боковой двери в
сборе

UPPER HINGE ASSY,
FRONT DOOR, R

1

6 BYDF3-6109110

Ограничитель положения
левой передней двери в сборе

LIMITER ASSY, FRONT
DOOR, L

1

7 BYDF3-6109120

Ограничитель положения
правой передней двери в сборе

LIMITER ASSY, FRONT
DOOR, R

1



150



Рисунок 4-2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

8 Q1860616

Болт с шестигранной
фланцевой головкой
(оцинкованный)

HEX-BOLT FLANGE

4



9 Q1840816

Болт с шестигранной
фланцевой головкой
(оцинкованный)

HEX-BOLT FLANGE

2



10 BYDF3-6107111

Уплотнитель левой передней
двери

WEATHERSTRIP,
FRONT DOOR, L

1

11 BYDF3-6107112

Уплотнитель правой передней
двери

WEATHERSTRIP,
FRONT DOOR, R

1

BYDF3-6105110

Наружная ручка левой
передней двери
(хромированная)

12

BYDF3-
6105110C

Наружная ручка левой
передней двери (черная)

OUTER HANDLE ASSY,
FRONT DOOR, L

1

BYDF3-6105120

Наружная ручка правой
передней двери
(хромированная)

13

BYDF3-
6105120C

Наружная ручка правой
передней двери (черная)

OUTER HANDLE ASSY,
FRONT DOOR, R

1

14 BYDF3-6105113

Левое переднее гнездо в сборе  FRONT SEAT ASSY, L





15 BYDF3-6105123

Правое переднее гнездо в
сборе

FRONT SEAT ASSY, R

1



16 BYDF3-6105114

Большая шайба WASHER 2



17 BYDF3-6105115

Малая шайба WASHER

2



BYDF3-6105112

Гнездо ручки передней двери
(хромированное)

18

BYDF3-
6105112C

Гнездо ручки передней двери
(черное)

HANDLE SHELL,
FRONT DOOR

2

BYDF3-6105111

Ручка (хромированная)

19

BYDF3-
6105111C

Ручка (черная)

HANDLE 2



20 BYDF3-3704300

Цилиндр замка левой
передней двери

LOCK CYLINDER,
FRONT DOOR, L

1

21 BYDF3-3704400

Цилиндр замка правой
передней двери

LOCK CYLINDER,
FRONT DOOR, R

1

22 BYDF3-6111116

Винт типа F со звездчатой
плоской головкой с опорной
поверхностью с вырезом под
шестигранный ключ

HEX-SCREW, F-TYPE

2



23 BYDF3-6111115

Винт типа C со звездчатой
плоской головкой с опорной
поверхностью с вырезом под
шестигранный ключ

HEX-SCREW, C-TYPE

2







151

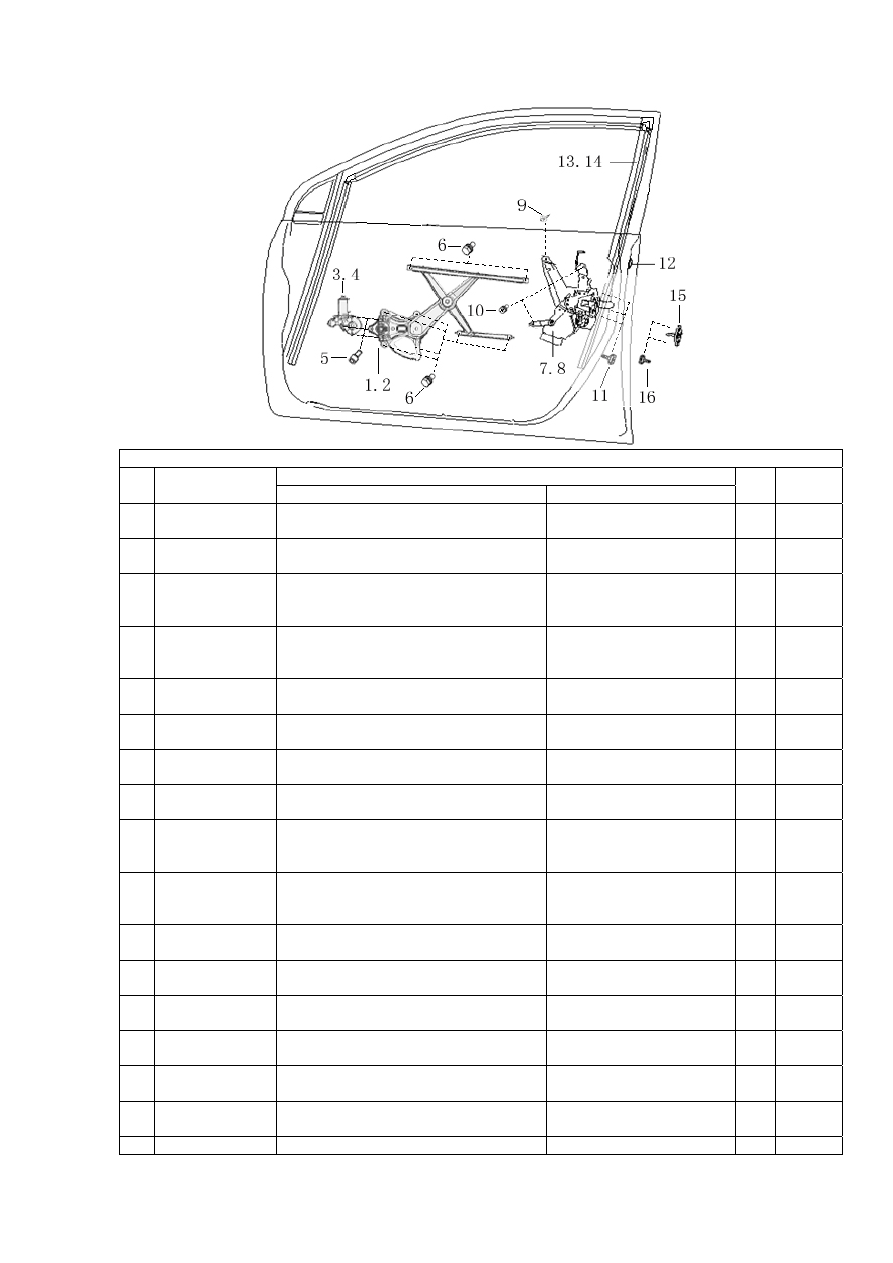

Рисунок 4-2-3.



Рисунок 4-2-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1 BYDF3-6104010

Стеклоподъемник окна левой передней
двери в сборе

 FRONT WINDOW
REGULATOR ASSY, L

1

2 BYDF3-6104020

Стеклоподъемник окна правой
передней двери в сборе

FRONT WINDOW
REGULATOR ASSY, R

1

3 BYDF3-3746500

Электропривод стеклоподъемника
окна левой передней двери с
монтажным кронштейном в сборе

MOTOR & BRACKET
ASSY, FRONT WINDOW
REGULATOR, L

1

4 BYDF3-3746600

Электропривод стеклоподъемника
окна правой передней двери с
монтажным кронштейном в сборе

MOTOR & BRACKET
ASSY, FRONT WINDOW
REGULATOR, R

1

5 Q218B0508

Винт с цилиндрической головкой с
вырезом под шестигранный ключ

HEX-SCREW

6



6 Q1800612

Болт с шестигранной фланцевой
зубчатой головкой

HEX-BOLT FLANGE

16



7 BYDF3-6105130

Замок левой передней двери

LOCK ASSY, FRONT
DOOR, L

1

8 BYDF3-6105140

Замок правой передней двери

LOCK ASSY, FRONT
DOOR, R

1

9 Q2214816

Самоконтрящий наборный винт с
головкой с вырезом под крестовидную
отвертку с увеличенной шайбой

CROSSED HEAD G
SCREW AND LARGER
WASHER COMP

2

10

Q174B0616
+Q40706

Наборный болт с шестигранной
головкой с вырезом под крестовидную
отвертку с плоской шайбой

CROSSED HEAD HEX-
BOLT AND FLAT
WASHER COMP

4

11 Q2570620

Винт с притопленной головкой со звезд-
чатым вырезом под шестигранный ключ

HEX-BOLT 6



12 BYDF3-6101171

Боковая заглушка ручки передней
боковой двери

PLUG, HANDLE SIDE,
FRONT DOOR

2

13 BYDF3-6107115

Уплотнитель стекла левой передней
двери

 GLASS WEATHERSTRIP,
FRONT DOOR, L

1

14 BYDF3-6107116

Уплотнитель стекла правой передней
двери

 GLASS WEATHERSTRIP,
FRONT DOOR, R

1

15 BYDF3-6105141 Замковое кольцо боковой двери

LOCK RING, DOOR
LOCK

2

16 Q2580820

Винт с утопленной головкой со звезд-
чатым вырезом под шестигранный ключ

HEX-BOLT 4



17 BYDF3-6109111 Амортизирующий блок двери CUSHION,

DOOR 6
