ЭЛЕМЕНТЫ ВНУТРЕННЕЙ ОТДЕЛКИ САЛОНА

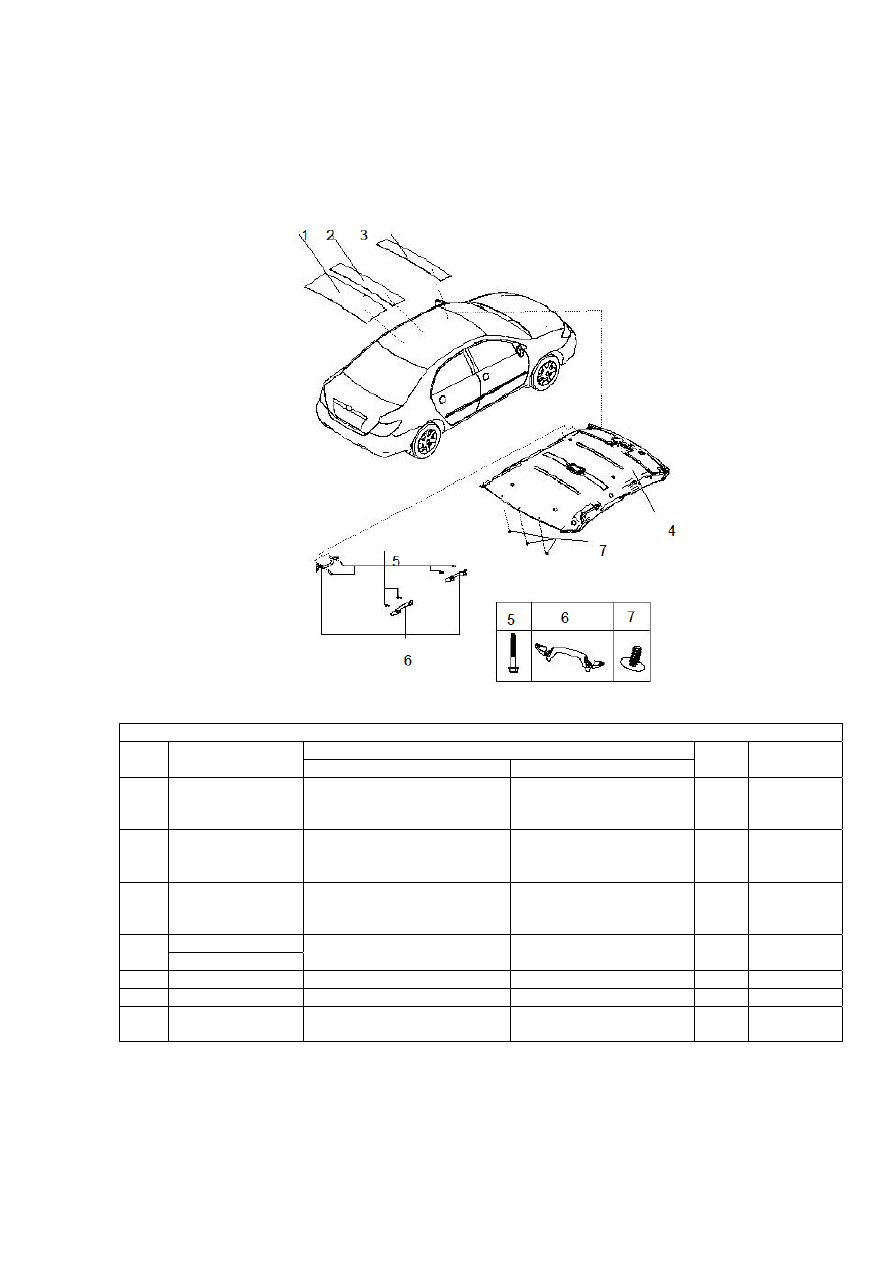

Рисунок 4-3-1.






Рисунок 4-3-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-5702123

Задняя теплоизоляционная
прокладка крыши



REAR HEAT
INSULATING CUSHION,
ROOF

1

«Эконом» и
«Комфорт»

2 BYDF3-5702122

Центральная
теплоизоляционная
прокладка крыши



MIDDLE HEAT
INSULATING CUSHION,
ROOF

1

«Эконом» и
«Комфорт»

3 BYDF3-5702121

Передняя теплоизоляционная
прокладка крыши



FRONT HEAT
INSULATING CUSHION,
ROOF

1

«Эконом» и
«Комфорт»

BYDF3-5702010

4

BYDF3-5702010C

Внутренний щиток крыши в
сборе



SHIELD ASSY, ROOF

1



5 BYDF3-5702119

Монтажный винт



INSTALLATED SCREW

6



6 BYDF3-5702118

Потолочная ручка



ASSIST GRIP

3



7 BL1706

Потолочный крепежный
зажим



FIXED CLAMP, ROOF

3







169

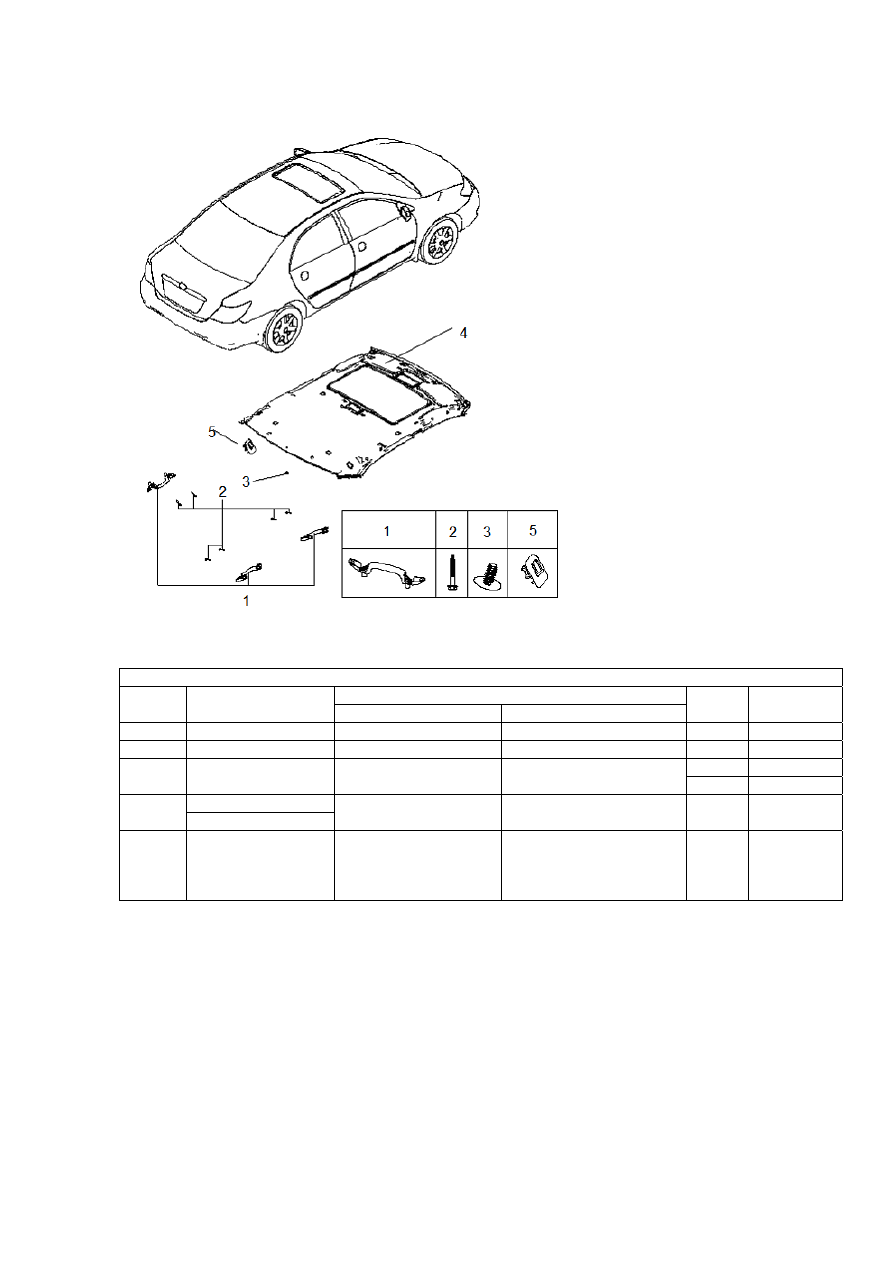

Рисунок 4-3-2.








Рисунок 4-3-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во  Примечание

1 BYDF3-5702118

Потолочная ручка



ASSIST GRIP

3



2 BYDF3-5702119

Монтажный винт



INSTALLATED SCREW

6



1 «Флагман»

3 BL1706

Потолочный
крепежный зажим



CLIP, ROOF

3 «Респект»

BYDF3-5702010A

4

BYDF3-5702010B

Внутренний щиток
крыши в сборе



SHIELD ASSY, ROOF

1



5 BYDF3-5702117B

Гнездо держателя
задней
солнцезащитной
шторки



CLIP HOLDER, REAR
SUN VISOR

2





170

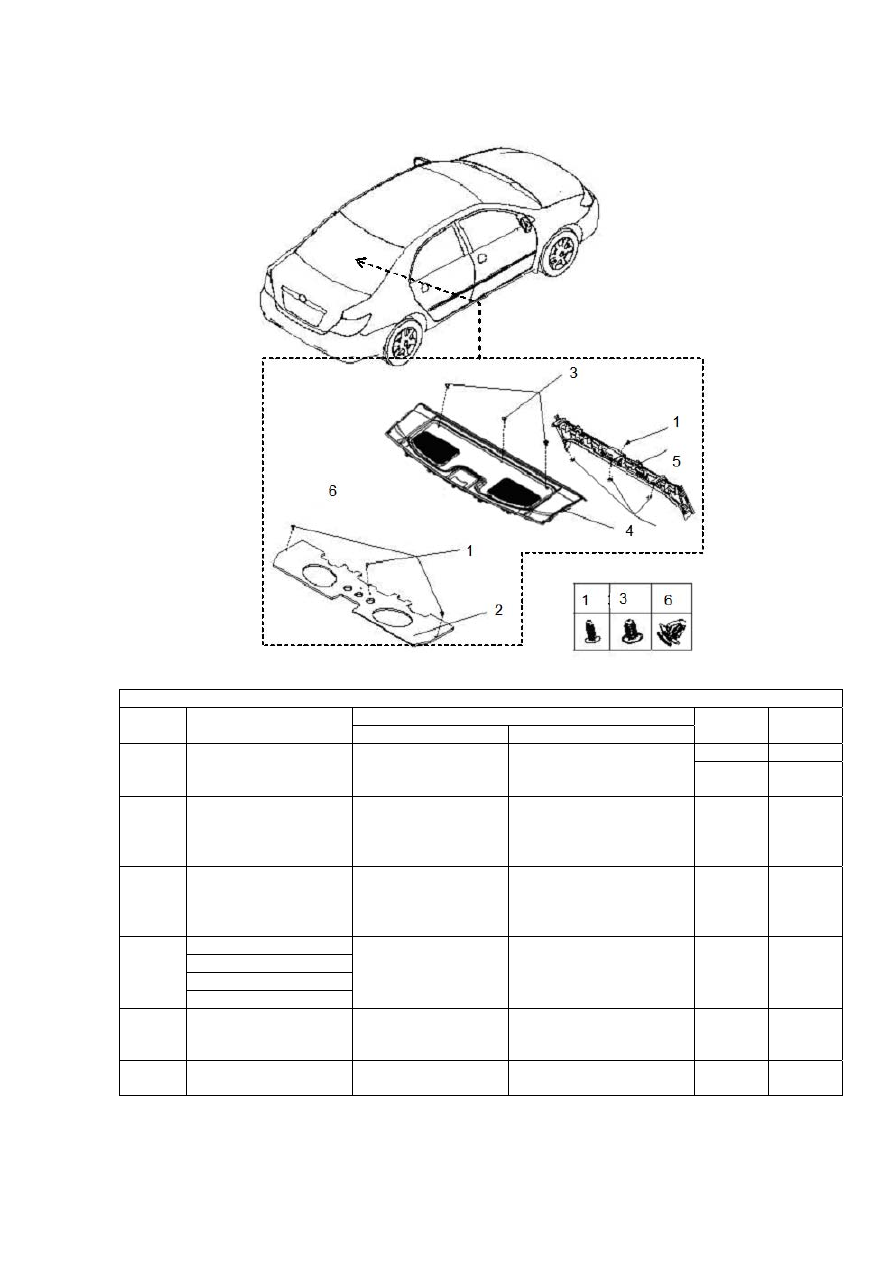

Рисунок 4-3-3.






Рисунок 4-3-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

4

1 BL2008

Крепежный зажим



FIXED CLIP

1

«Эконом
»

2 BYDF3-5602117

Коврик полки задней
двери



MAT, REAR WINDOW
SHELF

1

Отсутст
вует в
«Эконом
»

3 BL0608

Зажим крепления
щитка



CLAMP 3

Отсутст
вует в
«Флагма
н»

BYDF3-5602110
BYDF3-5602110A
BYDF3-5602110B

4

BYDF3-5602110C

Верхний щиток
полки задней двери в
сборе



UPPER SHIELD, REAR
WINDOW SHELF

1

5 BYDF3-5602112

Передний щиток
багажного отсека



FRONT SHIELD,
LUGGAGE
COMPARTMENT

1

6 BL1908B

Зажим крепления
щитка



MOUNTED CLAMP,
SHIELD

3






171

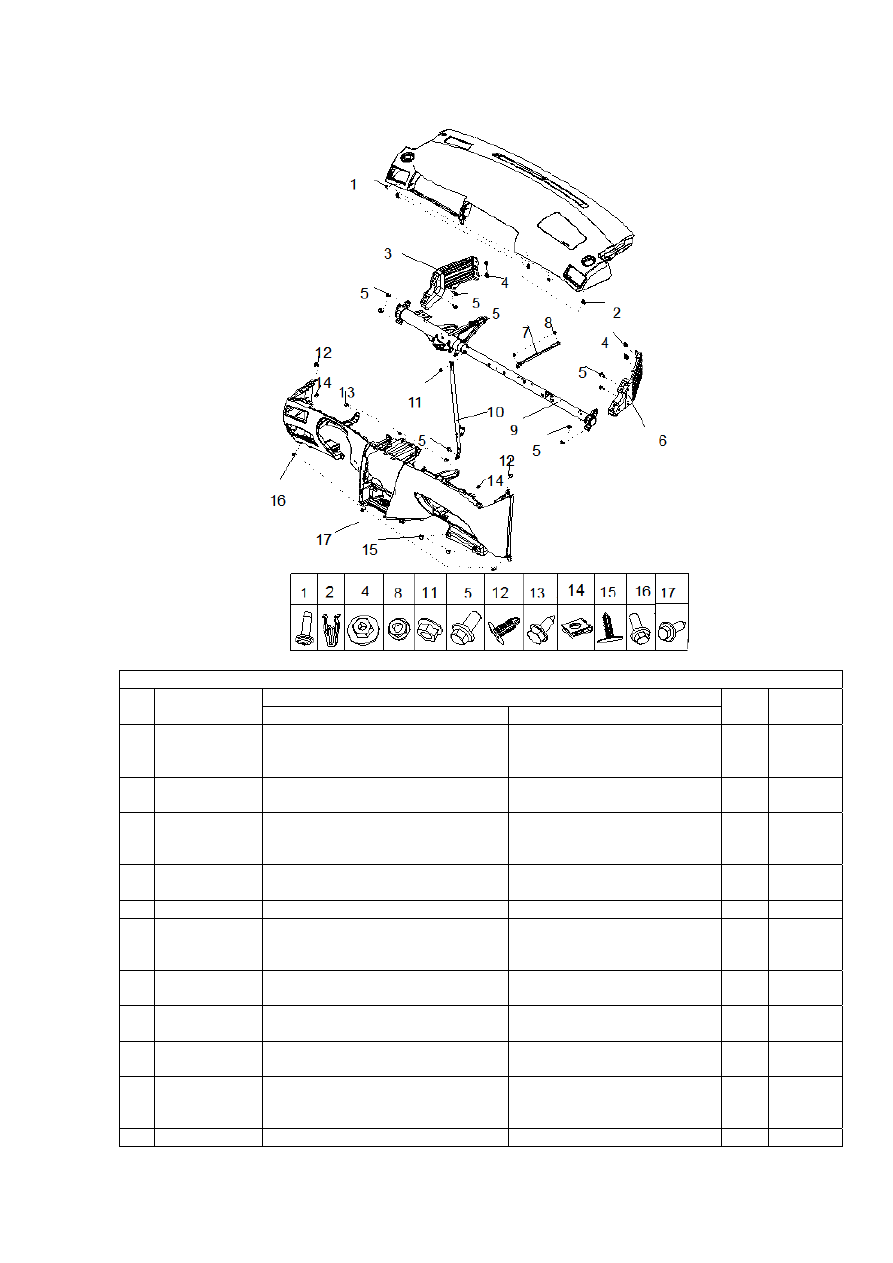

Рисунок 4-3-4.




Рисунок 4-3-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1

BYDF3-
5311118

Винт L14 типа F с головкой с
вырезом под крестовидную
отвертку с опорной поверхностью



CROSSED HEAD SCREWL14
F-TYPE

2

2 BL0607

Монтажный зажим верхней части
приборной панели



MOUNTED CLAMP, UPPER
INSTRUMENT PANEL

3

3

BYDF3-
5305130

Левый крепежный кронштейн
поперечной балки приборной
панели в сборе



FIXED BRACKET COMP,
MEMBER, INSTRUMENT
PANEL, L

1

4

BYDF3-
5311115

Крепежная гайка



FIXED NUT

4



5 Q1840816  Крепежный болт



FIXED SCREW

10



6

BYDF3-
5305140

Правый крепежный кронштейн
поперечной балки приборной
панели в сборе



FIXED BRACKET COMP,
MEMBER, INSTRUMENT
PANEL, R

1

7

BYDF3-
5305114

Растяжка поперечной балки
приборной панели



TENSION ROD, MEMBER,
INSTRUMENT PANEL

1

8

BYDF3-
5311152

Крепежная гайка M6



FIXED NUT M6

2



9

BYDF3-
5305120

Сварная поперечная балка каркаса
приборной панели в сборе



MEMBER ASSY,
INSTRUMENT PANEL

1

10

BYDF3-
5305150

Опора поперечной балки
приборной панели



SUPPORT ROD COMP,
MEMBER, INSTRUMENT
PANEL

1

11 Q32008

Гайка



NUT 1
