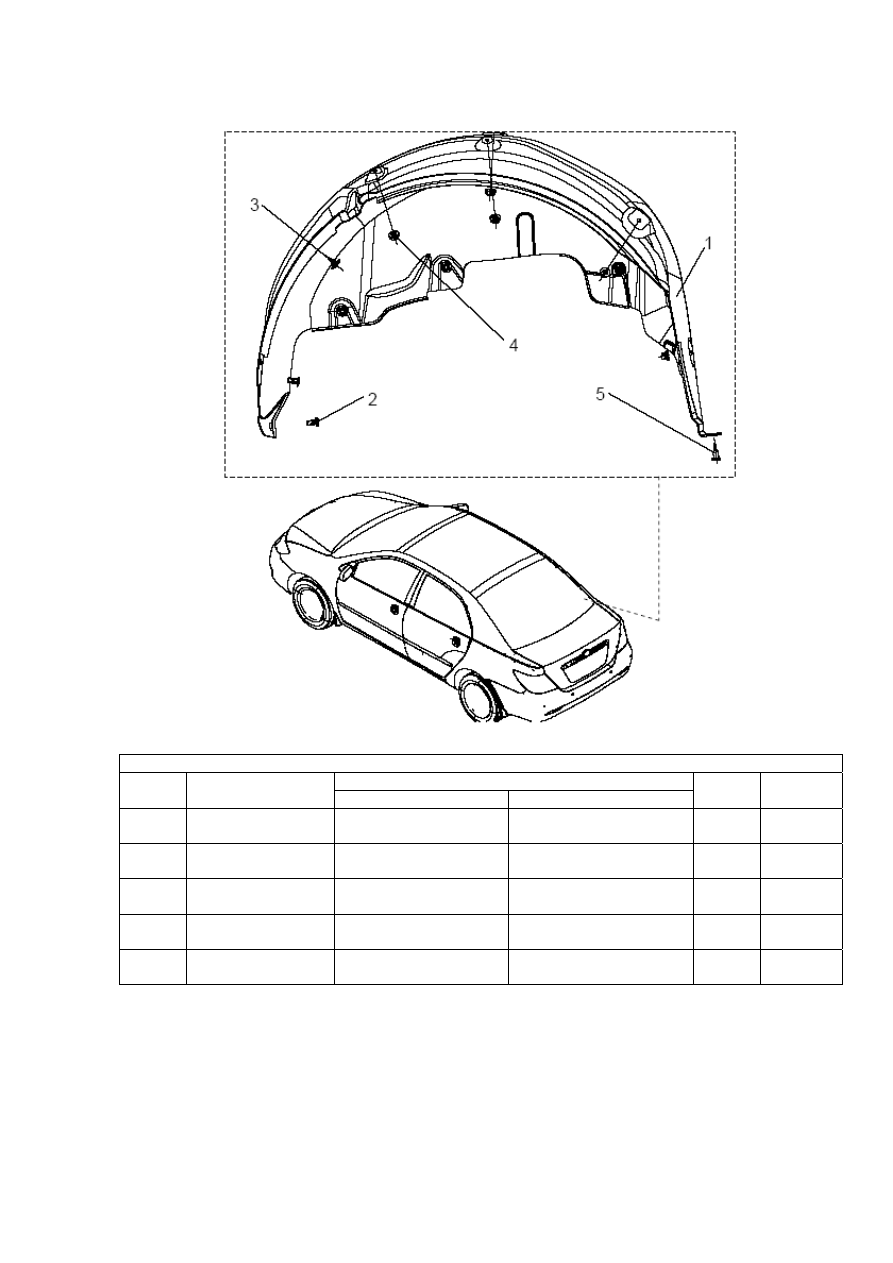

Рисунок 4-4-7.






Рисунок 4-4-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1

BYDF3-3102116

Грязеотбойный щиток
правого заднего колеса

REAR MUDGUARD , R

1



2

BL3610

Крепежный зажим 1
грязеотбойного щитка

CLAMP 1, MUDGUARD

2



3

BL4107

Крепежный зажим 6
грязеотбойного щитка

CLAMP  6, MUDGUARD

1



4

BL3806

Крепежный зажим 3
грязеотбойного щитка

CLAMP 3, MUDGUARD

8



5

BL4009

Крепежный зажим 5
грязеотбойного щитка

CLAMP  5, MUDGUARD

1







193

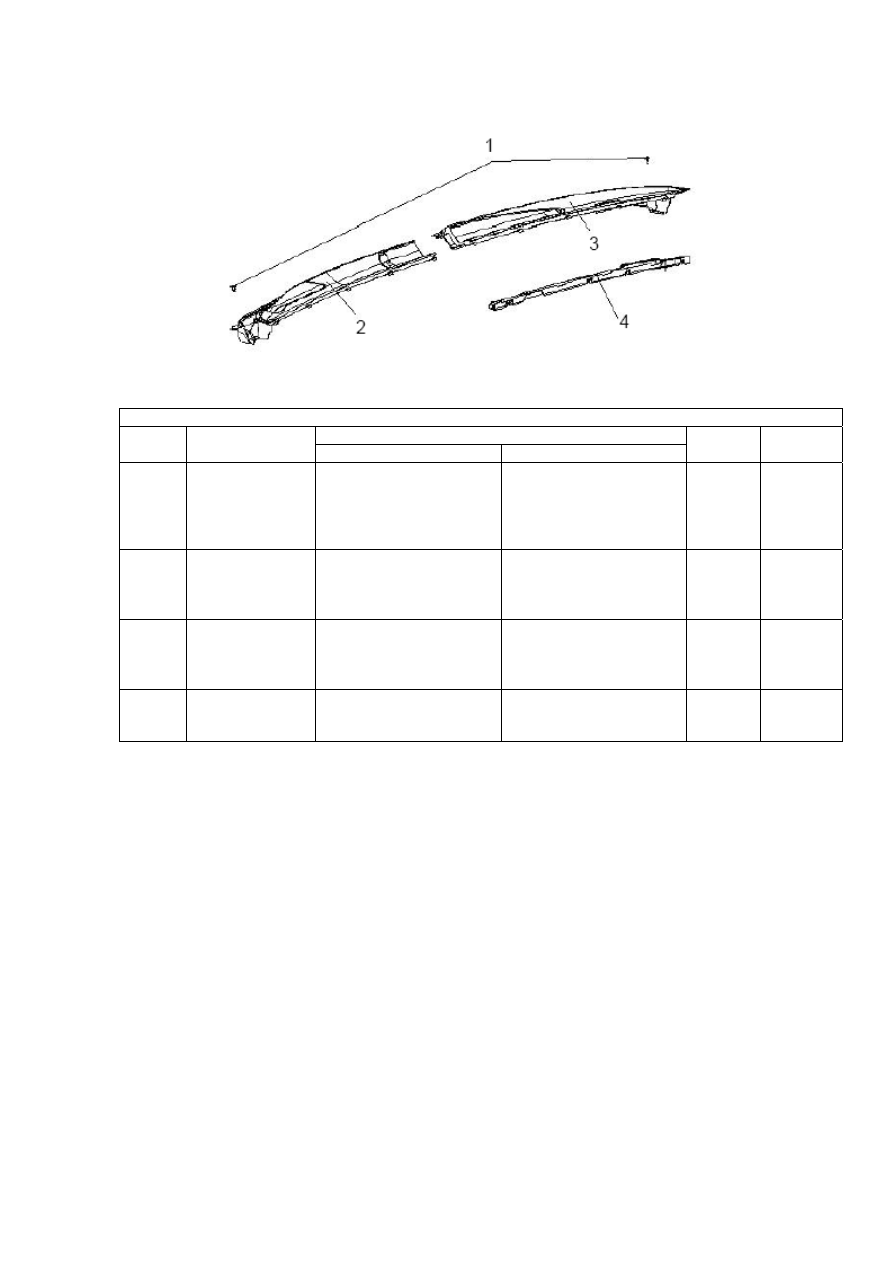

Рисунок 4-4-8.






Рисунок 4-4-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

1 BL3111

Крепежный зажим
накладки нижней
поперечной балки рамы
переднего ветрового
стекла

FIXED CLAMP, VENT
GRILLE

2

По 1 с
левой и с
правой
стороны

2 BYDF3-5201110

Левая накладка нижней
поперечной балки рамы
переднего ветрового
стекла в сборе

VENT GRILLE ASSY, L

1



3 BYDF3-5201120

Правая накладка нижней
поперечной балки рамы
переднего ветрового
стекла в сборе

VENT GRILLE ASSY, R

1



4 BYDF3-5302112

Нижний водосток
переднего ветрового
стекла

LOWER LAUNDER,
FRONT WINDSHIELD

1





194

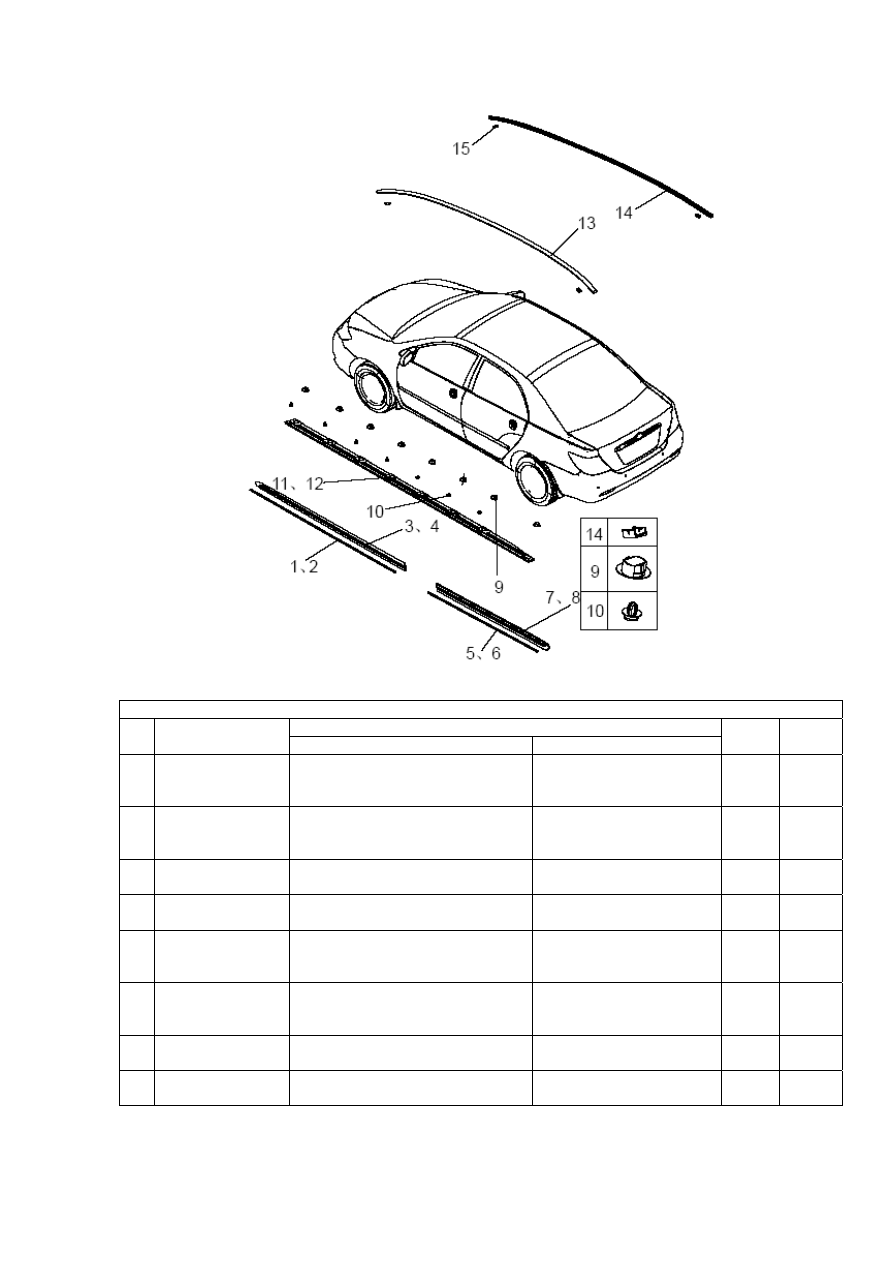

Рисунок 4-4-9.





Рисунок 4-4-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BYDF3-6102173

Металлическая наружная
декоративная накладка левой
передней двери

OUTER TRIM METALLIC
STRIP, FRONT DOOR, L

1

2 BYDF3-6102174

Металлическая наружная
декоративная накладка правой
передней двери

OUTER TRIM METALLIC
STRIP, FRONT DOOR, R

1

3 BYDF3-6102171

Наружная декоративная полоска
левой передней двери

OUTER TRIM STRIP,
FRONT DOOR, L

1

4 BYDF3-6102172

Наружная декоративная полоска
правой передней двери

OUTER TRIM STRIP,
FRONT DOOR, R

1

5 BYDF3-6202173

Металлическая наружная
декоративная накладка левой
задней двери

OUTER TRIM METALLIC
STRIP, REAR DOOR, L

1

6 BYDF3-6202174

Металлическая наружная
декоративная накладка правой
задней двери

OUTER TRIM METALLIC
STRIP, REAR DOOR, R

1

7 BYDF3-6202171

Наружная декоративная полоска
левой задней двери

OUTER TRIM STRIP,
REAR DOOR, L.

1

8 BYDF3-6202172

Наружная декоративная полоска
правой задней двери

OUTER TRIM STRIP,
REAR DOOR, R.

1



195



Рисунок 4-4-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

9 BL1321

Крепежный зажим 2 нижнего
наружного щитка боковой обвязки

CLAMP 2, LOWER
OUTER SHIELD,
VENTRAL RAIL

8

10 BL0408

Крепежный зажим 1 нижнего
наружного щитка боковой обвязки

CLAMP 1, LOWER
OUTER SHIELD,
VENTRAL RAIL

7

11 BYDF3-5402153

Нижний наружный щиток левой
боковой обвязки

LOWER OUTER SHIELD,
VENTRAL RAIL, L

1

12 BYDF3-5402154

Нижний наружный щиток правой
боковой обвязки

LOWER OUTER SHIELD,
VENTRAL RAIL, R

1

13 BYDF3-5702113

Уплотнитель левой стороны
крыши кузова

WEATHERSTRIP, ROOF,
L

1

14 BYDF3-5702114

Уплотнитель правой стороны
крыши кузова

WEATHERSTRIP, ROOF,
R

1

15 BYDF3-5702115  Зажим уплотнителя крыши кузова

CLAMP,
WEATHERSTRIP, ROOF

4
