Автомобили BYD F3 и F3R. Руководство - часть 254



204

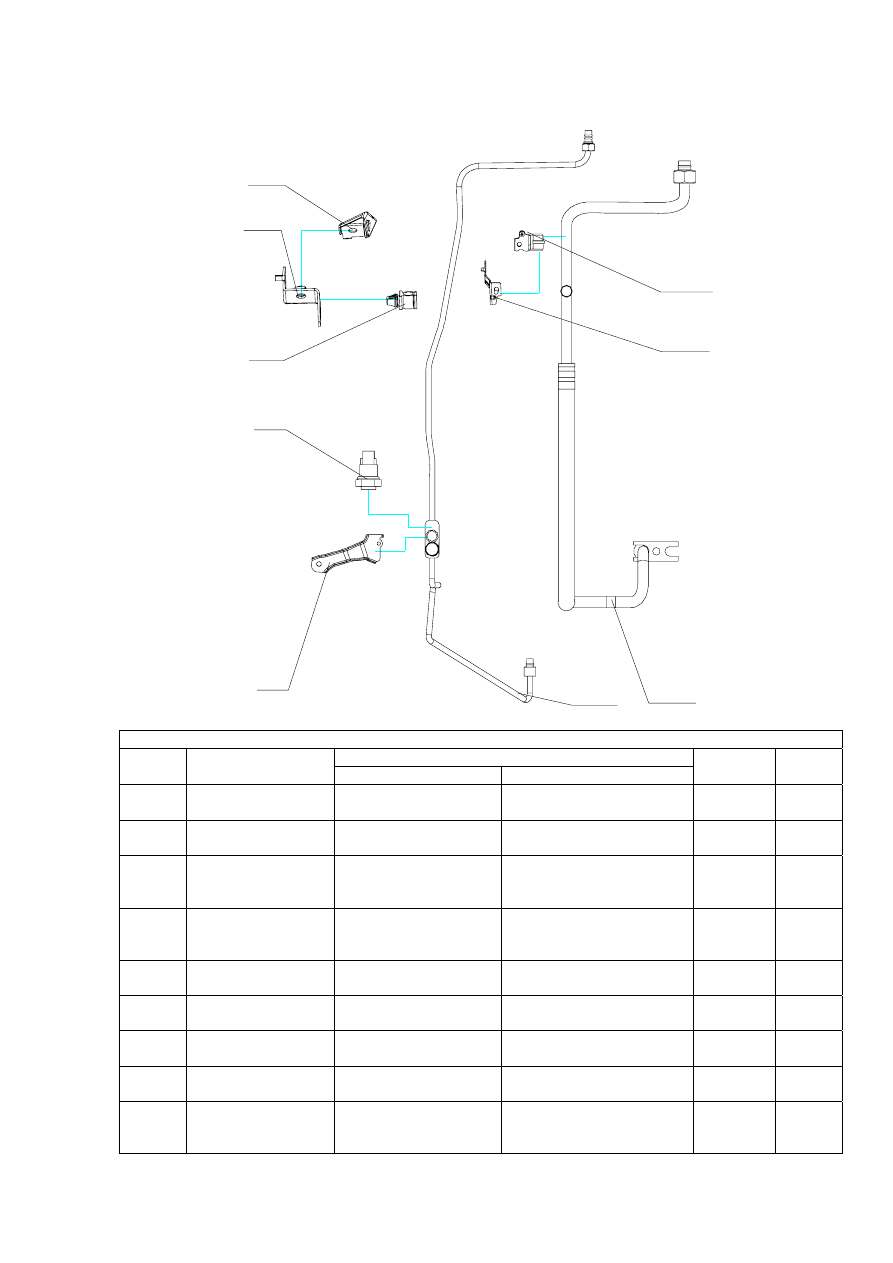

Рисунок 5-5.


6

5

4

3

2

1

7

8

9





Рисунок 5-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8108010

Впускной шланг
компрессора в сборе

SUCTION HOSE ASSY,
COMPRESSOR

1

2 BYDF3-8108030

Выпускной шланг
конденсора в сборе

EXHAUST HOSE ASSY,
CONDENSER

1

3 BYDF3-8108033

Кронштейн
переключателя
давления

BRACKET, PRESSURE
SWITCH

1

4 BYDF3-8108039

Трехпозиционный
переключатель
давления

THREE-STATE
PRESSURE SWITCH

1

5 BYDF3-8108031

Пластмассовый зажим
магистрали

PLASTIC CLASP, PIPE

1



6 BYDF3-8108034

Кронштейн зажима
магистрали

BRACKET, PLASTIC
CLASP

1

7 BYDF3-8108035

Кронштейн кабельной
шины

BRACKET, WIRING
HARNESS

1

8 BYDF3-8108014

Крепежный зажим
магистрали

FIXED CLAMP, PIPE

1



9 BYDF3-8108013

Кронштейн впускного
шланга компрессора в
сборе

BRACKET, SUCTION
PIPE, CONDENSER

1





205

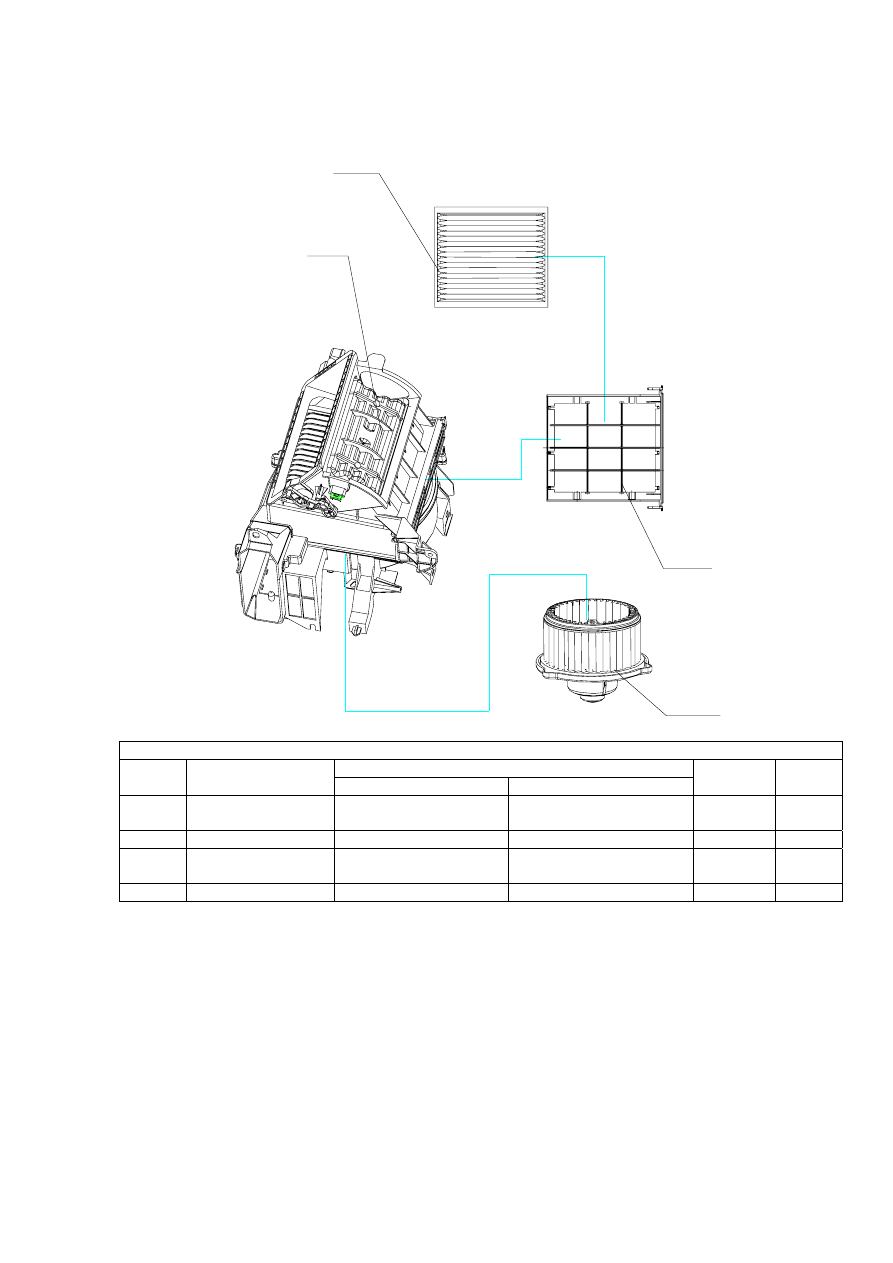

Рисунок 5-6.


4

3

2

1





Рисунок 5-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8100116

Кронштейн сеточного
фильтра

BRACKET, STRAINER

1



2 BYDF3-8101020

Нагнетатель BLOWER

1



3 BYDF3-8100110

Корпус нагнетателя в
сборе

HOUSING ASSY,
BLOWER

1



4 BYDF3-8121001

Сеточный фильтр STRAINER

1





206

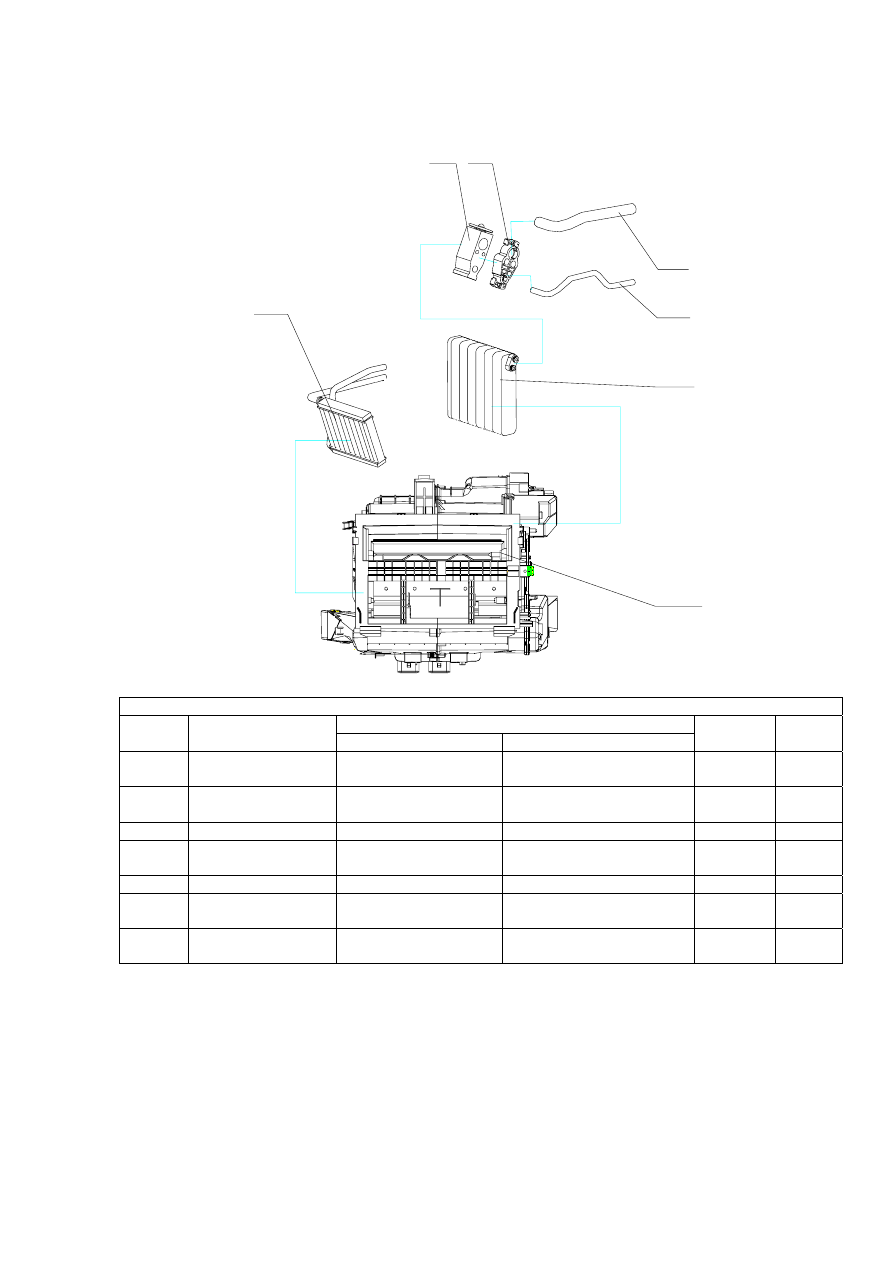

Рисунок 5-7.


1

2

3

4

5

6 7





Рисунок 5-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-8108050

Выпускная трубка
испарителя

OUTLET PIPE,
EVAPORATOR

1

2 BYDF3-8108040

Впускная трубка
испарителя

INLET PIPE,
EVAPORATOR

1

3 BYDF3-8107000

Испаритель EVAPORATOR 1



4 BYDF3-8100120

Корпус испарителя в
сборе

HOUSING ASSY,
EVAPORATOR

1

5 BYDF3-8101010

Нагнетатель HEATER

1



6 BYDF3-8107002

Расширительный
клапан

EXPANSION VALVE

1



7 BYDF3-8100127

Крепежный зажим в
сборе

FIXED CLIP ASSY

1







207

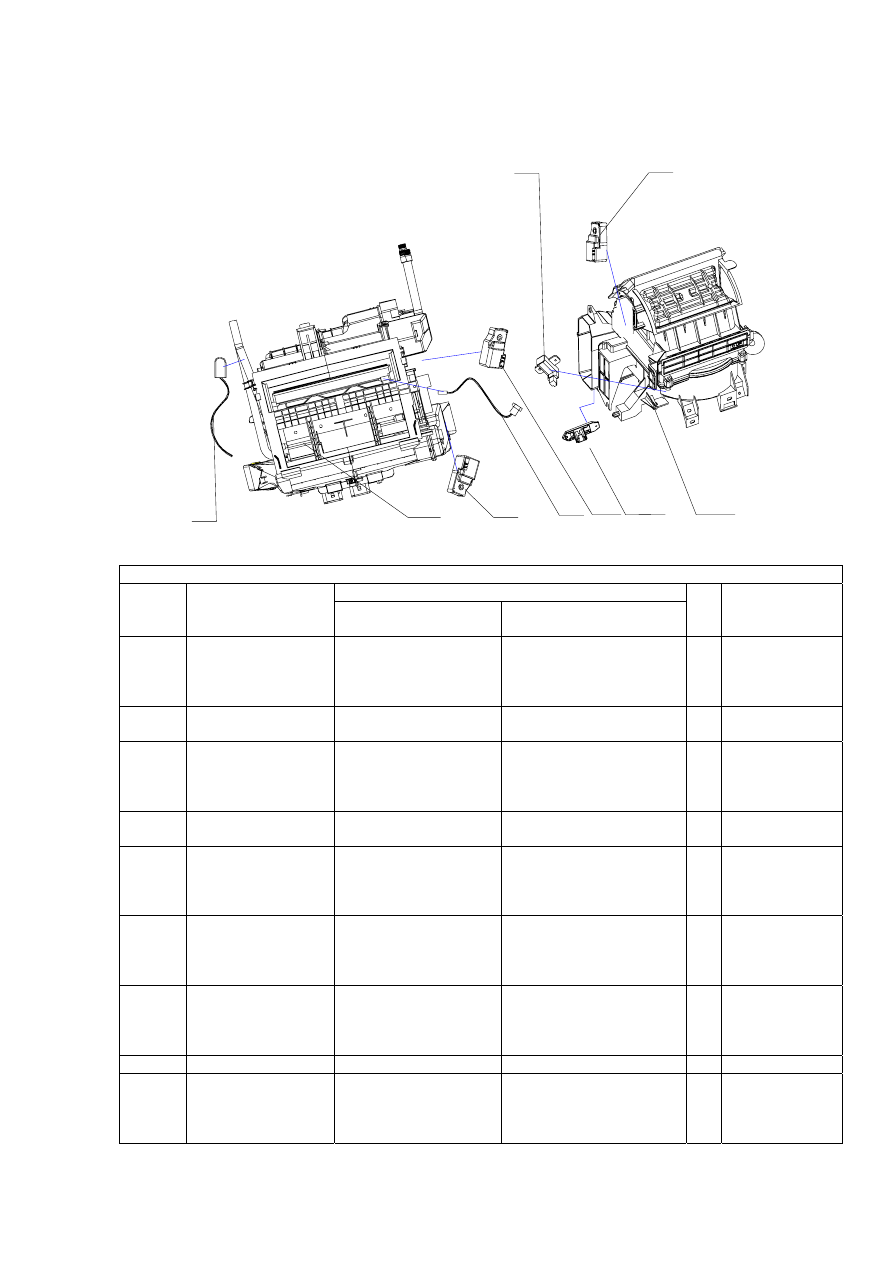

Рисунок 5-8.


4 3

2

1

5

6

7

8

9





Рисунок 5-8

Наименование

№

Номер части

На русском языке

На английском языке

Ко
л-
во

Примечание

1 BYDF3-8100110B

Корпус нагнетателя в
сборе

HOUSING ASSY,
EVAPORATOR

1

Автоматическая
система
кондициониров
ания

2 BYDF3-3744400

Регулировочный
резистор нагнетателя

AJDUSTING
RESISTANCE, BLOWER





3 BYDF3-3745400B

Сервопривод
переключения
режимов обдува

SERVO MOTOR, AIR
FLOWER SELECTOR

1

Автоматическая
система
кондициониров
ания

4 BYDF3-8114600

Датчик температуры
испарителя

TEMPERATURE
SENSOR, EVAPORATOR  1

5 BYDF3-3745200B

Сервопривод
регулировки
температуры обдува

SERVO MOTOR,
TEMPERATURE
SELECTOR

1

Автоматическая
система
кондициониров
ания

6 BYDF3-8100120B

Корпус испарителя в
сборе

HOUSING ASSY,
EVAPORATOR

1

Автоматическая
система
кондициониров
ания

7 BYDF3-8114800B

Датчик температуры
жидкости в
обогревателе

WATER TEMPERATURE
SENSOR

1

Автоматическая
система
кондициониров
ания

8 BYDF3-7906200B

Фильтр помех NOISE

FILTER



9 BYDF3-3745200B

Сервопривод
переключения
режимов циркуляции
воздуха внутри салона

SERVO MOTOR, AIR
INTAKE SELECTOR

1

Автоматическая
система
кондициониров
ания
