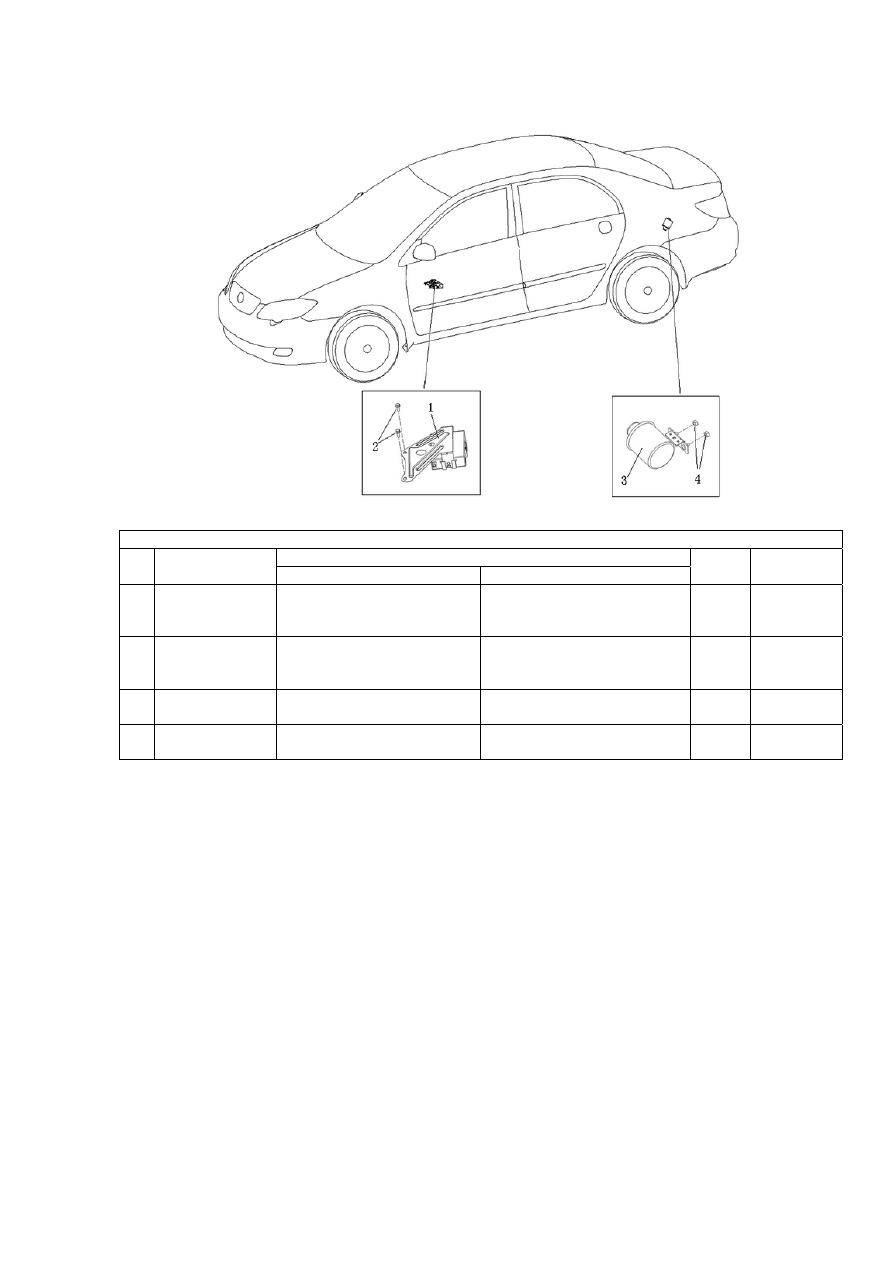

Рисунок 3-25.






Рисунок 3-25

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3605100

Контроллер противоугонной
системы с монтажным
кронштейном в сборе

ANTI-THEFT CONTROLLER
& BRACKET ASSY

1

2

Q1400816-
DZn25DH

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

2

3 BYDF3-3778200

Аварийный звуковой сигнал
с кронштейном в сборе

ANNUNCIATOR &
BRACKET ASSY

1

4 Q32006

Шестигранная фланцевая
гайка

HEX-NUT W/T FLANGE

2







121

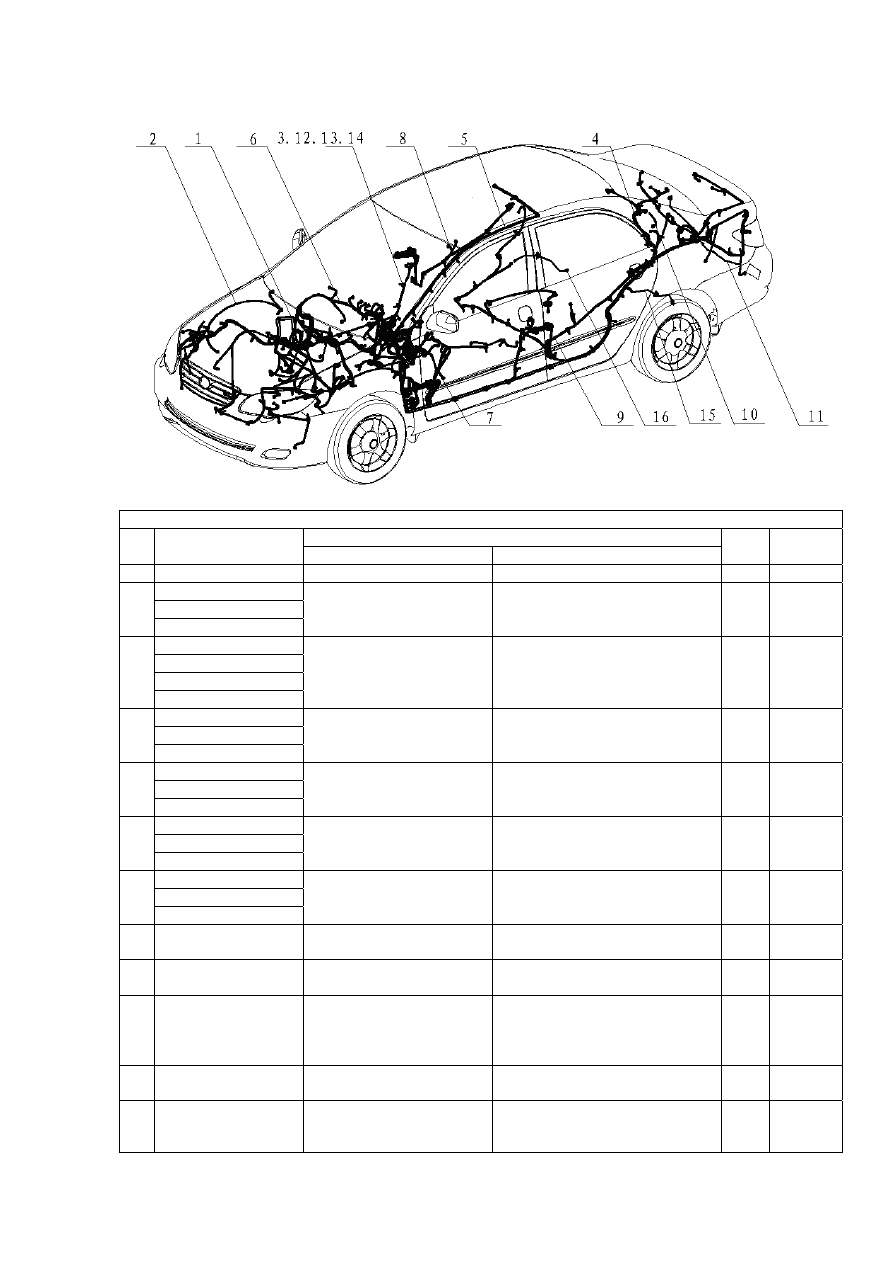

Рисунок 3-26.






Рисунок 3-26

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3D-4001100  Кабельная шина двигателя WIRING

HARNESS,

ENGINE

1



BYDF3D-4011200
BYDF3D-4011200B

2

BYDF3D-4011200C

Кабельная шина крыла WIRING

HARNESS,

FENDER 1

BYDF3D-4003100
BYDF3D-4003100A
BYDF3D-4003100B

3

BYDF3D-4003100C

Кабельная шина
приборной панели

WIRING HARNESS,
INSTRUMENT PANEL

1

BYDF3-4004100
BYDF3-4004100B

4

BYDF3-4004100C

Напольная кабельная
шина

WIRING HARNESS, FLOOR

1



BYDF3-4002700
BYDF3-4002700B

5

BYDF3-4002700C

Потолочная кабельная
шина

WIRING HARNESS, ROOF

1



BYDF3-4002400
BYDF3-4002400B

6

BYDF3-4002400C

Кабельная шина правой
передней двери

WIRING HARNESS, FRONT
DOOR, R

1

BYDF3-4002300
BYDF3-4002300B

7

BYDF3-4002300C

Кабельная шина левой
передней двери

WIRING HARNESS, FRONT
DOOR, L

1

8 BYDF3-4002600

Кабельная шина правой
задней двери

WIRING HARNESS, REAR
DOOR, R





9 BYDF3-4002500

Кабельная шина левой
задней двери

WIRING HARNESS, REAR
DOOR L

1

10 BYDF3-4002200

Линия заземления
кабельной шины
обогревателя заднего
ветрового стекла

 EARTHING LINE, HEATING
WIRING HARNESS, REAR
WINDSHIELD

1

11 BYDF3-4013300B

Кабельная шина заднего
бампера

WIRING HARNESS, REAR
BUMPER

1

12 BYDF3-4003400B

Кабельная шина датчика
освещенности

WIRING HARNESS,
ILLUMINATION INTENSITY
SENSOR

1



122



Рисунок 3-26

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

13 BYDF3-4003500B

Кабельная шина датчика
дневного света

WIRING HARNESS, SUN
LIGHT SENSOR

1

14 BYDF3-4003600B

Кабельная шина
кондиционера

WIRING HARNESS, AIR
CONDITIONER

1

15 BYDF3-4013100

Кабельная шина датчика
частоты вращения левого
заднего колеса

WIRING HARNESS, REAR
WHEEL SPEED SENSOR, L

1

16 BYDF3-4013200

Кабельная шина датчика
частоты вращения правого
заднего колеса

WIRING HARNESS, REAR
WHEEL SPEED SENSOR, R

1





123

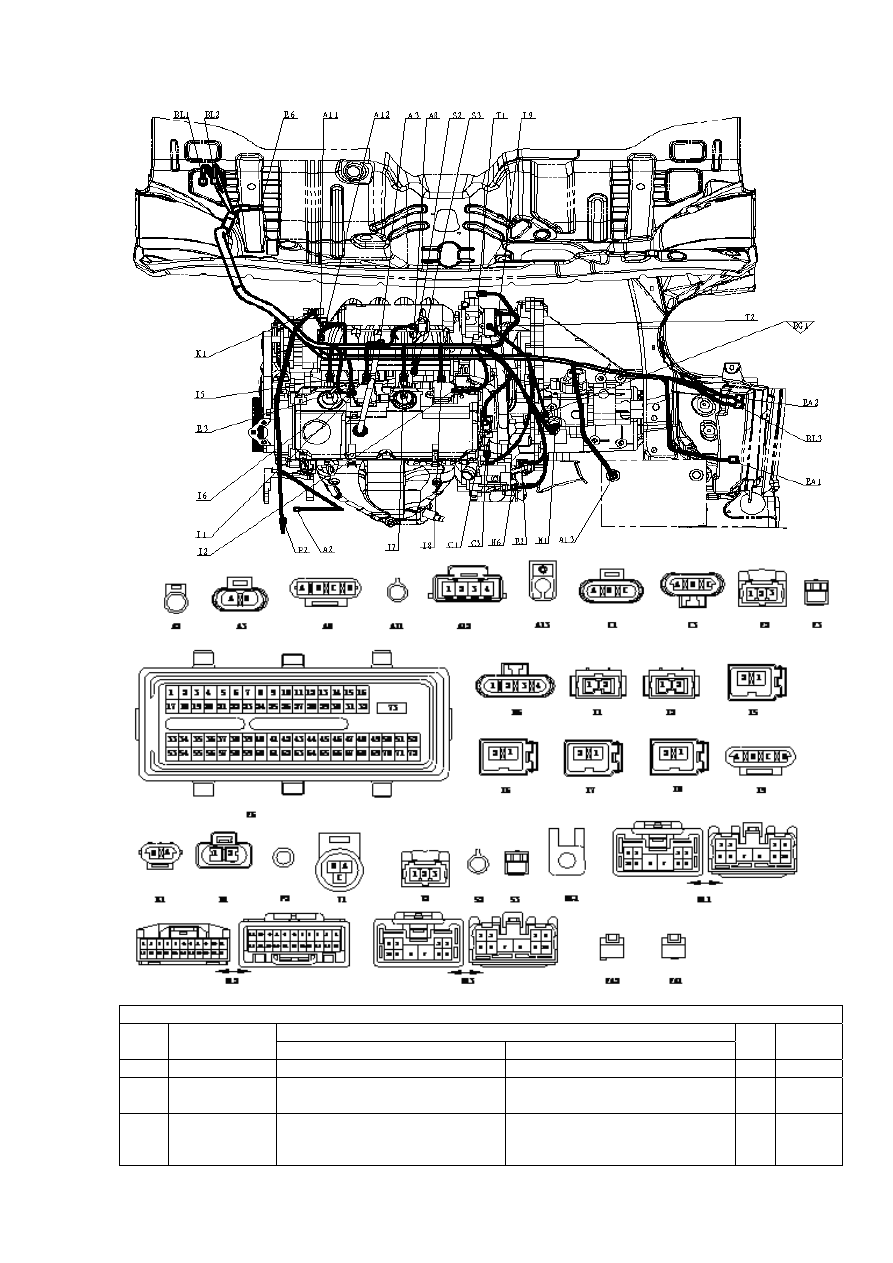

Рисунок 3-26.1.





Рисунок 3-26.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

A2 0447104

К компрессору CONNECTOR,

COMPRESSOR

1



A3 12052643

К управляющему клапану
угольного фильтра

CONNECTOR, CHARCOAL
CANISTER CONTROL VALVE

1

A8 12162833

К датчику температуры и
давления воздуха на впуске

CONNECTOR, AIR INLET
TEMPERATURE AND
PRESSURE SENSOR

1
