116

Рисунок 3-20

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примеча
ние

1 BYDF3-7911300

Высокочастотный динамик в
левой передней двери с
монтажным кронштейном в
сборе

ALT SPEAKER & BRACKET
ASSY, FRONT DOOR, L

1

2 BYDF3-7911400

Высокочастотный динамик в
правой передней двери с
монтажным кронштейном в
сборе

ALT SPEAKER & BRACKET
ASSY, FRONT DOOR, R.

1

3 BYDF3-7911500B  Левый задний динамик

REAR SPEAKER, L

1



4 BYDF3-7911600B  Правый задний динамик

REAR SPEAKER, R

1



5

Q1460612-
DZn25DH

Наборный болт с
шестигранной головкой с
пружинной шайбой и с
плоской шайбой

HEX-BOLT & SPRING
WASHER & FLAT WASHER
COMP

2

6 BYDF3-7911710B

Приемный лоток компакт-
дисков

CD BOX

1



7 BYDF3-7911721B

Левый монтажный
кронштейн приемного лотка
компакт-дисков

MOUNTED BRACKET, CD
BOX, L

1

8 BYDF3-7911722B

Правый монтажный
кронштейн приемного лотка
компакт-дисков

MOUNTED BRACKET, CD
BOX, R

1

9 BYDF3-7911725B  Фиксирующий шплинт POSITIONING

PIN

2



10 BYDF3-7911711B

Соединительный кронштейн
приемного лотка компакт-
дисков

BRACKET, CD BOX

1



11 Q1400820

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

4

12 Q1840616

Болт с шестигранной
фланцевой головкой

HEX-BOLT W/T FLANGE

8



13 BYDF3-7911100

Динамик в левой передней
двери

SPEAKER, FRONT DOOR, L

1



14 BYDF3-7911200

Динамик в правой передней
двери

SPEAKER, FRONT DOOR, R

1



15 BYDF3-7911111

Уплотненная полая заклепка
с плоской головкой

RIVET 6

Q442051
0T18

16 BYDF3-7911700B

Приемный лоток компакт-
дисков в сборе

CD BOX ASSY

1



17 BYDF3-7910011

Левый кронштейн BRACKET,

L

1



18 Q2214816

Самоконтрящий наборный
винт с головкой с вырезом
под крестовидную отвертку с
увеличенной шайбой

CROSSED HEAD SCREW &
BIG WASHER COMP

4

19 BYDF3-7901011

Гайка с пружинной шайбой SPRING

NUT

2

20 BYDF3-7910012

Правый кронштейн BRACKET,

R

1



21 BYDF3-7910010

Проигрыватель компакт-
дисков в сборе

CD PLAYER ASSY

1



22 BYDF3-7901010C  Автоматнитола в сборе RADIOGRAM

ASSY  1



23 BYDF3-7910011C  Левый кронштейн BRACKET,

L

1



24 BYDF3-7910012C  Правый кронштейн BRACKET,

R

1







117

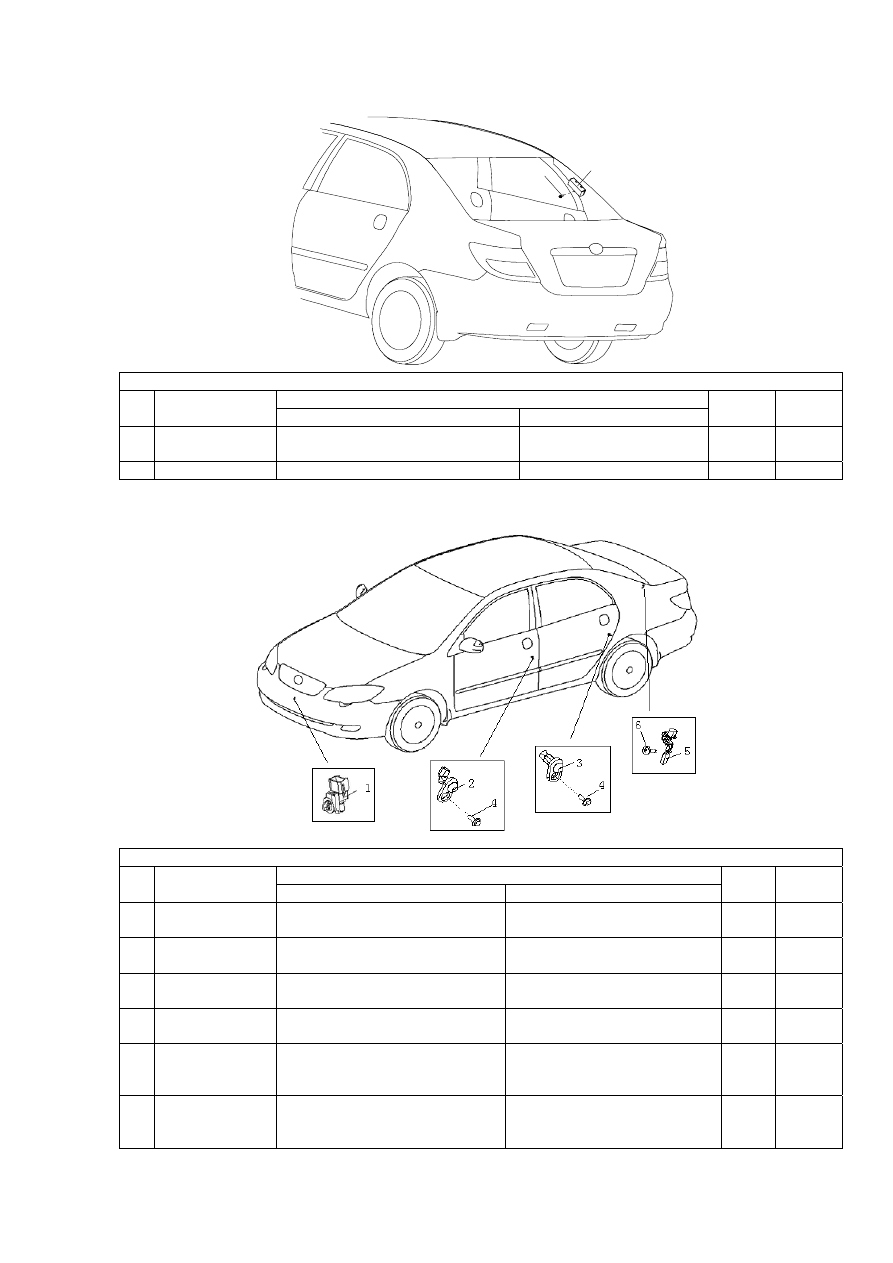

Рисунок 3-21.

1

2



Рисунок 3-21

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 Q1860616

Увеличенный болт с шестигранной
фланцевой головкой

HEX-BOLT W/T
FLANGE- INCREASED

1

2 BYDF3-7903100

Антенный усилитель ANTENNA

AMPLIFIER

1




Рисунок 3-22.



Рисунок 3-22

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1

BYDF3-
8114400B

Датчик наружной температуры
воздуха

OUTER TEMPERATURE
SENSOR

1

2 BYDF3-3758200

Выключатель передней дверной
лампы (прямой)

SWITCH, FRONT DOOR
LAMP (I SHAPE)

2

3 BYDF3-3758300

Выключатель задней дверной
лампы (L-образный)

SWITCH, REAR DOOR LAMP
(L SHAPE)

2

4

Q1400616-
DZn25DH

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT & FLAT WASHER
COMP

4

5 BYDF3-3758100

Контактный выключатель
открывания крышки заднего
багажного отсека

OPEN SWITCH, LUGGAGE
COMPARTMENT

1

6 Q2300510

Наборный винт с головкой с
вырезом под крестовидную
отвертку с плоской шайбой

CROSSED HEAD SCREW &
FLAT WASHER COMP

1





118

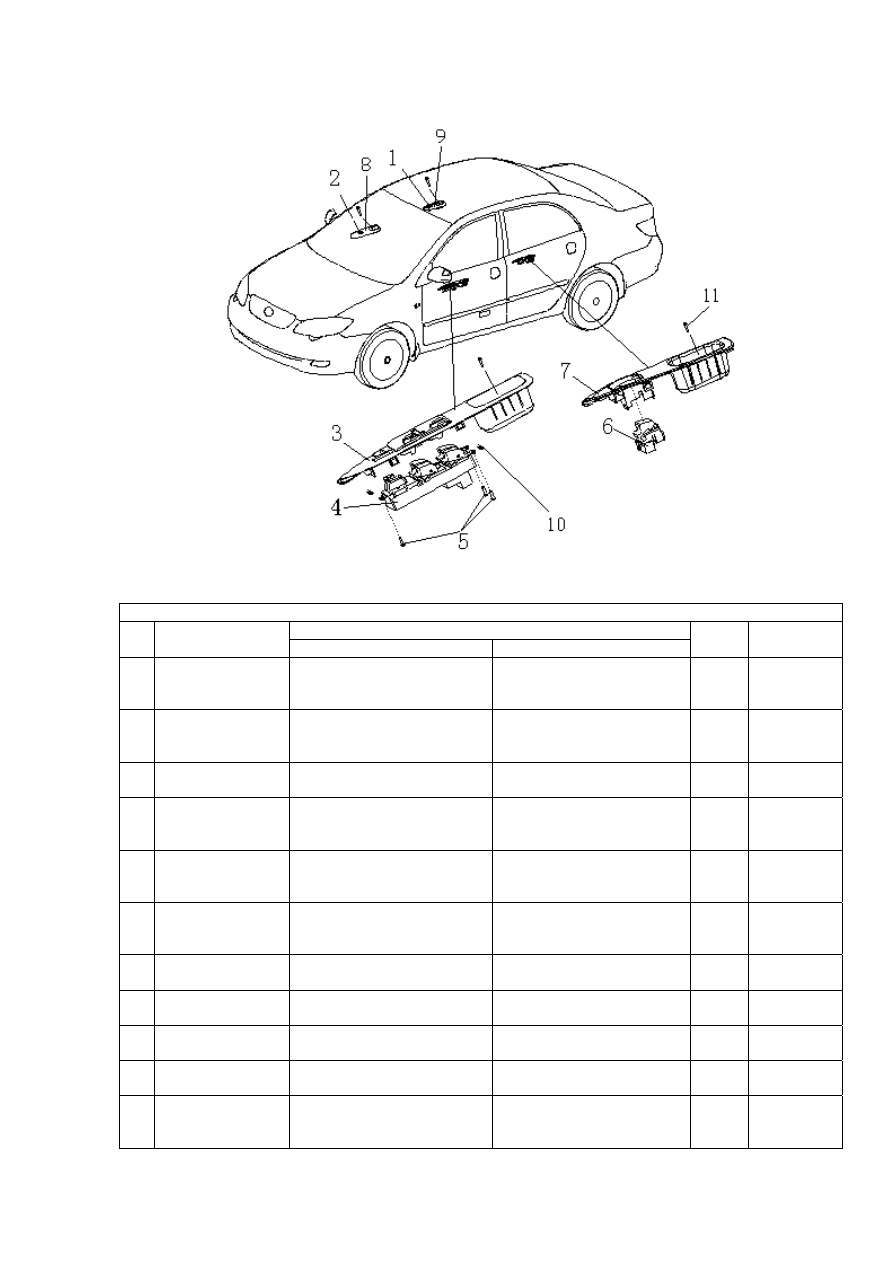

Рисунок 3-23.






Рисунок 3-23

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3746400

Переключатель
стеклоподъемника окна
правой задней двери

WINDOW REGULATOR
SWITCH, REAR DOOR, R

1

2 BYDF3-3746200

Переключатель
стеклоподъемника окна
правой передней двери

WINDOW REGULATOR
SWITCH, FRONT DOOR, R

1

3 BYDF3-6102141

Гнездо подлокотника левой
передней двери

HANDRAIL, FRONT
DOOR, L

1

4 BYDF3-3746100

Блок переключателей
стеклоподъемников окна
левой передней двери

WINDOW REGULATOR
SWITCH, FRONT DOOR, L

1

5 Q2723513

Самоконтрящий винт типа F
с головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW,
F-TYPE

3

6 BYDF3-3746300

Переключатель
стеклоподъемника окна
левой задней двери

WINDOW REGULATOR
SWITCH, REAR DOOR, L

1

7

BYDF3-6202141

Гнездо подлокотника левой
задней двери

HANDRAIL, REAR DOOR,
L

1

8 BYDF3-6102142

Гнездо подлокотника правой
передней двери

HANDRAIL, FRONT
DOOR, R

1

9 BYDF3-6202142

Гнездо подлокотника правой
задней двери

HANDRAIL, REAR DOOR,
R

1

10 BYDF3-6111113

Пружинное стопорное
кольцо

SNAP RING

2



11

Q2714216-
DZn25DH

Самоконтрящий винт типа C
с головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW,
C-TYPE

4





119

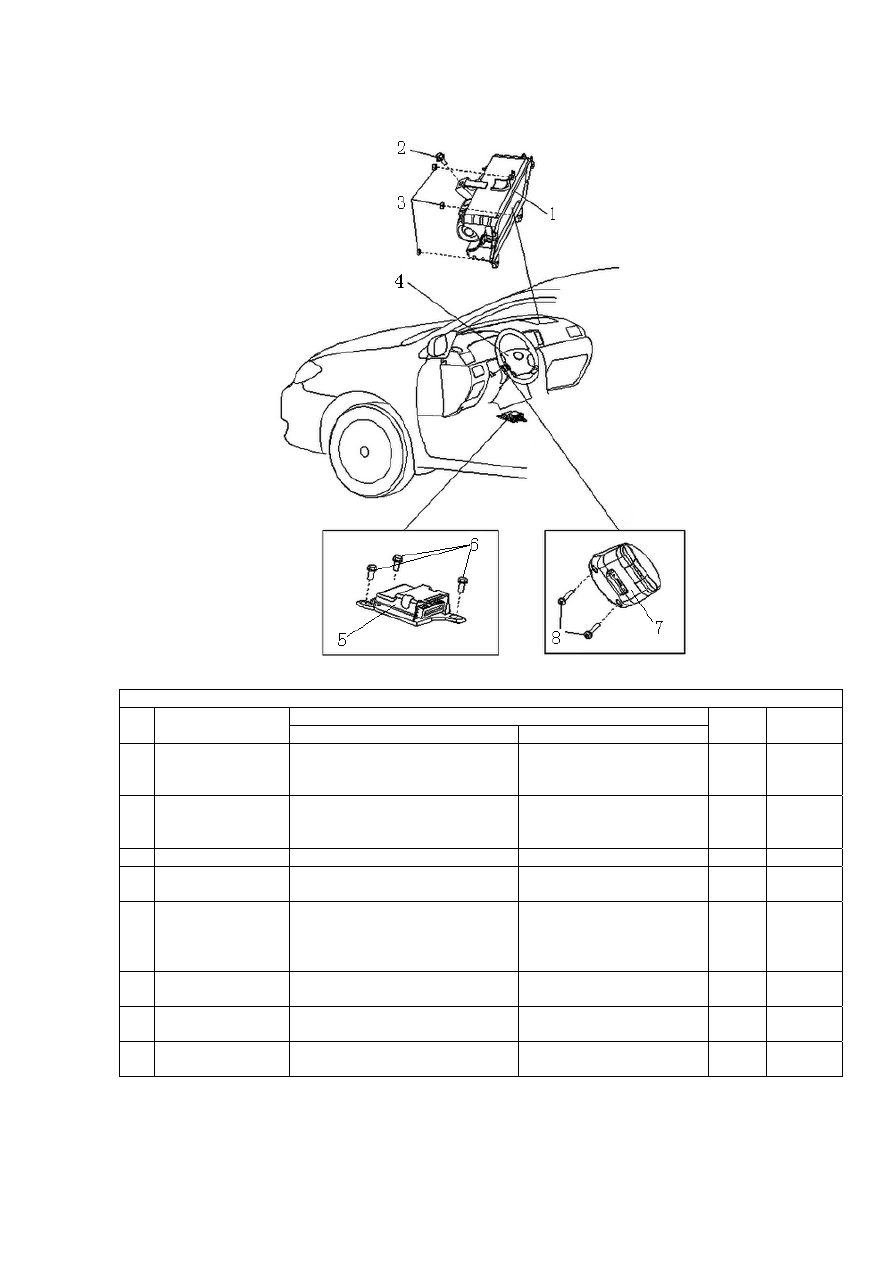

Рисунок 3-24.






Рисунок 3-24

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-5820200

Модуль подушек безопасности
со стороны пассажира на
переднем кресле

PASSENGER AIRBAG

1



2 Q1860816

Увеличенный болт с
шестигранной фланцевой
головкой

HEX-BOLT W/T FLANGE

1



3 Q32006

Шестигранная фланцевая гайка

HEX-NUT W/T FLANGE

3



4 BYDF3-5820100

Модуль подушек безопасности
со стороны водителя

DRIVER AIRBAG

1



5 BYDF3-3658010

Электронный блок управления
системой подушек безопасности
с кронштейном в сборе

SUPPLEMENTAL
RESTRAINED SYSTEM
ELECTRONIC CONTROL
UNIT & BRACKET ASSY

1

6 Q1400820

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

3

7 BYDF3-3750300B

Выключатель звукового сигнала
на колесе рулевого управления

SOUNDER CONTROL
SWITCH

1

8 Q2140425

Винт с головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW

2
