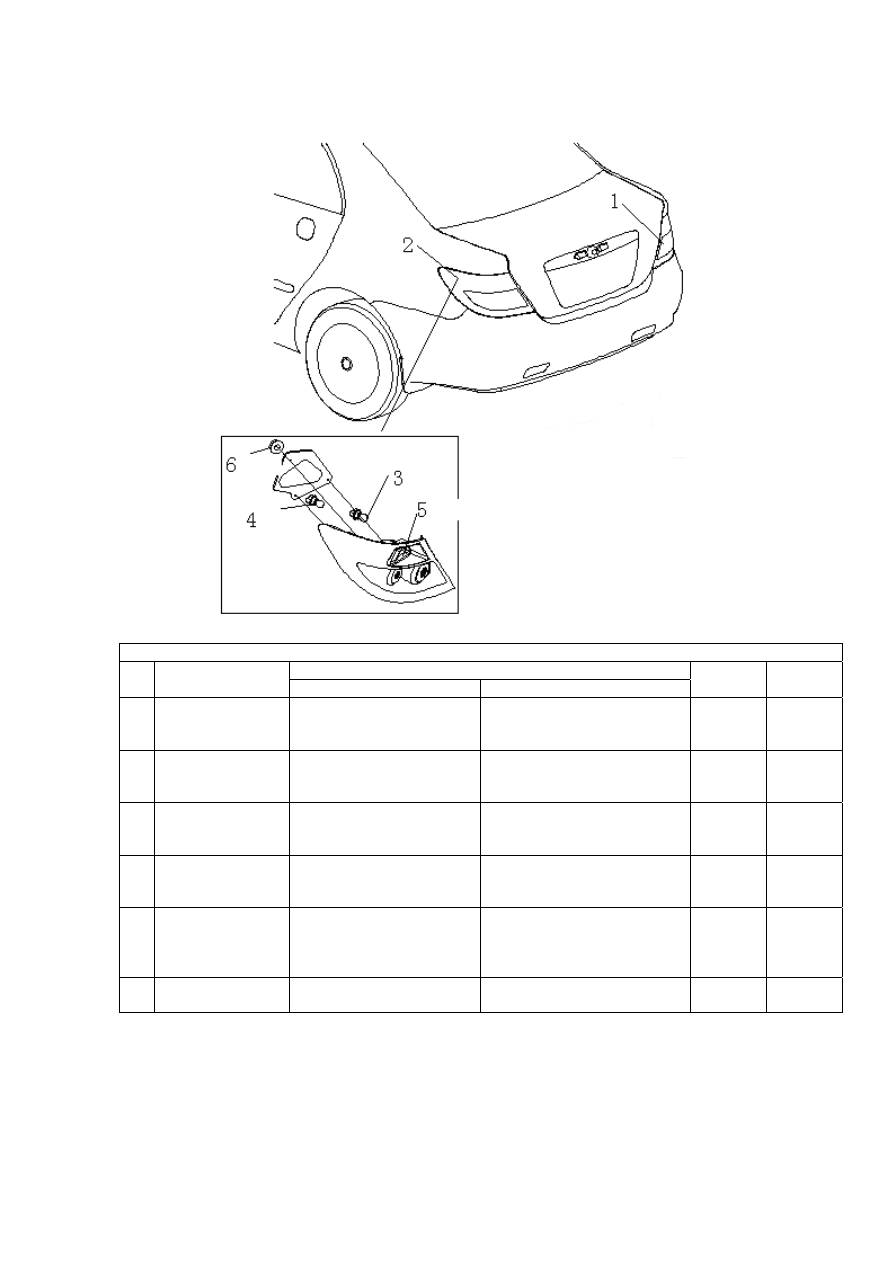

Рисунок 3-18.






Рисунок 3-18

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-4133200

Правый задний
комбинированный блок
световых сигналов

REAR LAMP ASSY, R

1



2 BYDF3-4133100

Левый задний
комбинированный блок
световых сигналов

REAR LAMP ASSY, L

1



3

Лампа сигнала поворота

BULB, TURNING SIGNAL
LAMP

2

Маркиро
вка
PY21W

4

Лампа сигнала движения
задним ходом

BULB, REVERSING LAMP

2

Маркиро
вка
P21W

5

Светодиодный тормозной
сигнал в сборе

LED BRAKE LAMP

По
одному с
каждой
стороны



6 Q32005

Шестигранная фланцевая
гайка

HEX-NUT W/T FLANGE

6







113

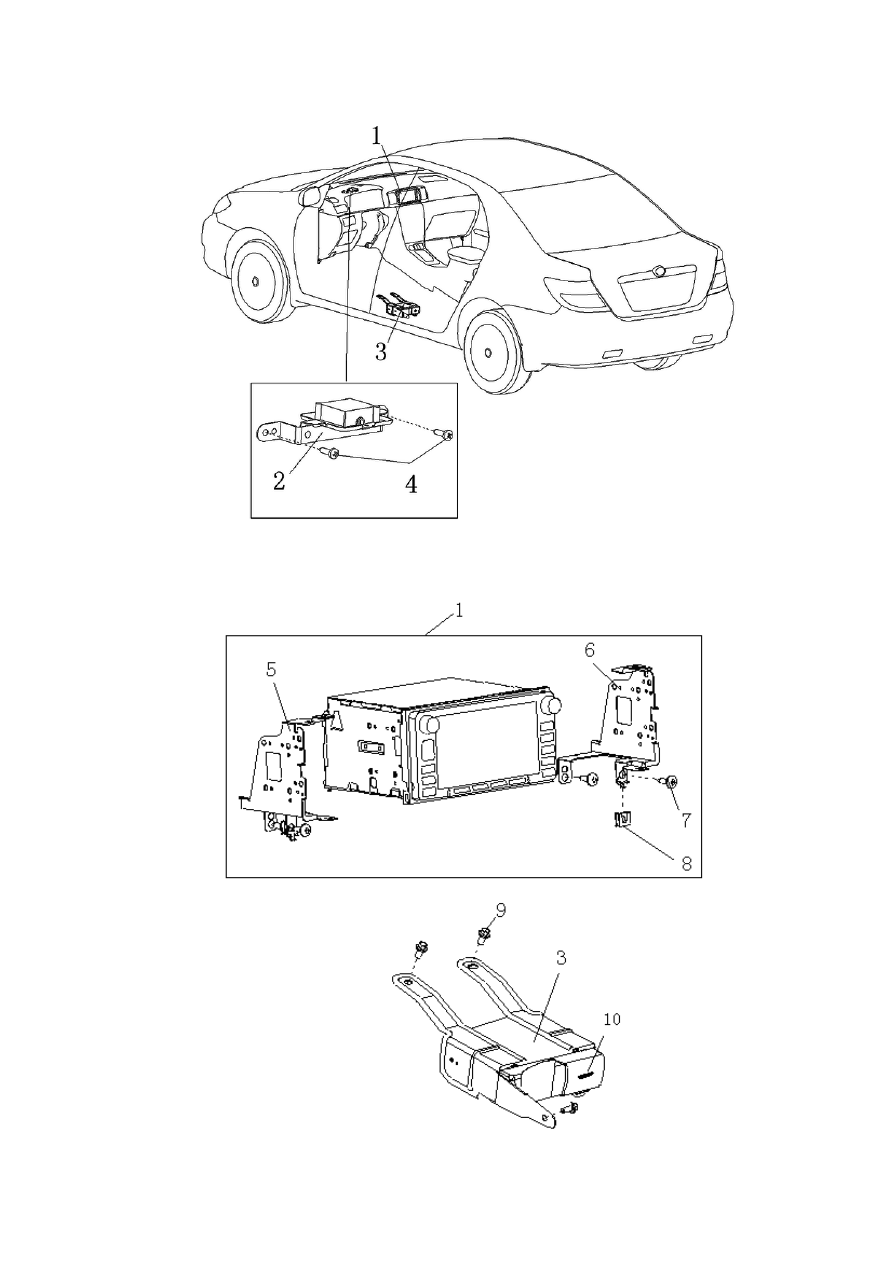

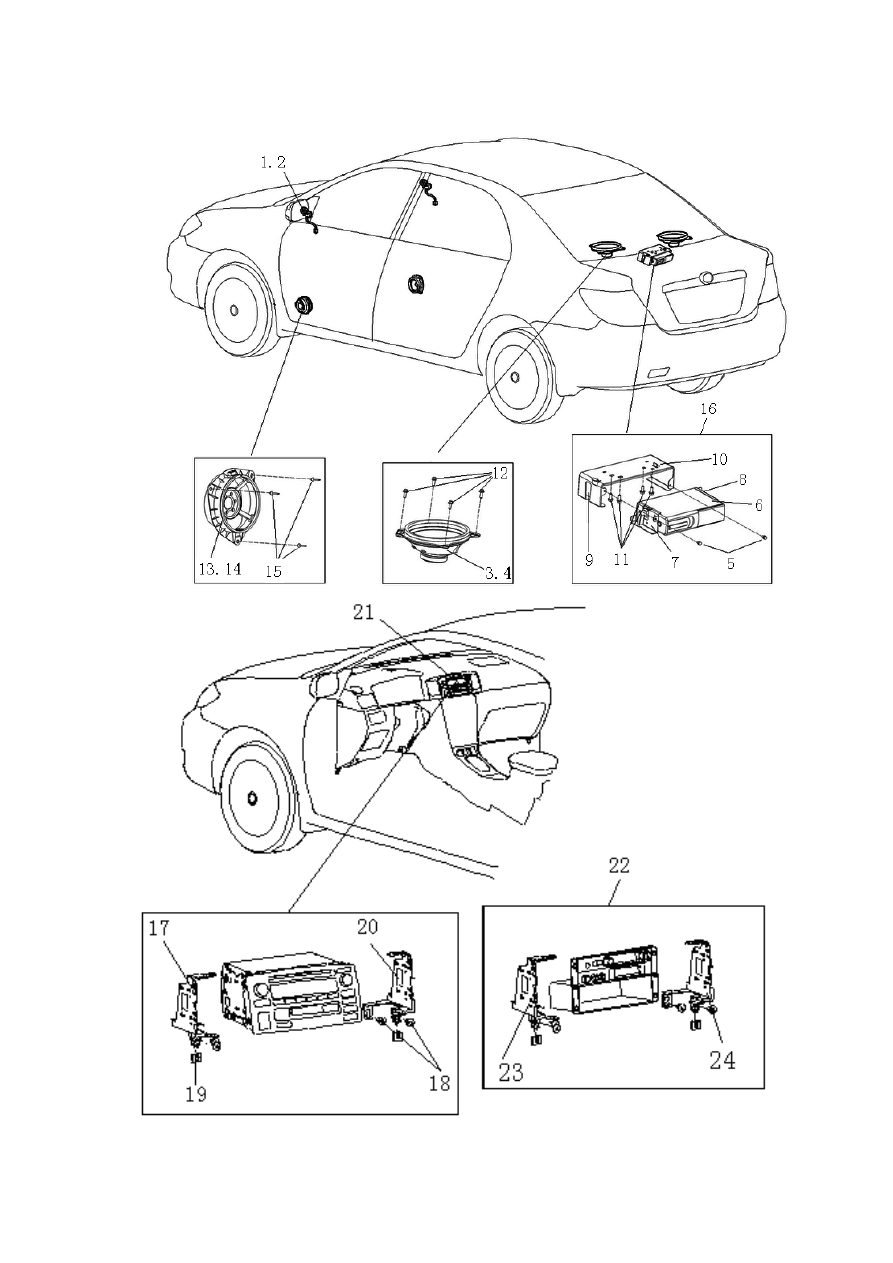

Рисунок 3-19.










114

Рисунок 3-19

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-7910010B

Мультимедийный
проигрыватель в сборе

MULTIMEDIA PLAYER
ASSY

1

2 BYDF3-7913100B  Антенна GPS

GPS ANTENNA

1



3 BYDF3-7913200B

Блок управления GPS с
кронштейном в сборе

GPS CONTROLLER &
BRACKET ASSY

1

4 Q2734213

Самоконтрящий винт
типа C с большой
полусферической
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW, C-
TYPE

2

5 BYDF3-7910011  Левый кронштейн BRACKET,

L

1



6 BYDF3-7910012  Правый кронштейн BRACKET,

R

1



7 Q2214816

Самоконтрящий
наборный винт с
головкой с вырезом под
крестовидную отвертку
с увеличенной шайбой

CROSSED HEAD SCREW &
BIG WASHER COMP

4

8 BYDF3-7901011

Гайка с пружинной
шайбой

SPRING NUT

2



9

Q1400816-
DZn25DH

Наборный болт с
шестигранной головкой
с плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

3

10 BYDF3-7913300B  Флэш-карта формата SD  SD CARD

1
