Автомобили BYD F3 и F3R. Руководство - часть 229



104

Рисунок 3-10.






Рисунок 3-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3710100B

Датчик освещенности

ILLUMINATION
INTENSITY SENSOR

1

2 BYDF3-8114500B

Датчик дневного света

SUN LIGHT SENSOR

1



3 Q2716316

Самоконтрящий винт
типа C с
полусферической
головкой с вырезом
под крестовидную
отвертку

CROSSED HEAD SCREW,
C-TYPE

1

4 BYDF3-8114100

Блок управления
кондиционером с
монтажным
кронштейном в сборе

A/C CONTROLLER
&BRACKET ASSY

1

5 BYDF3-8114300B

Датчик температуры
внутри салона

ROOM TEMPERATURE
SENSOR

1

6 BYDF3-5305388B

Панель управления
автоматической
системой
кондиционирования

AUTOMATIC A/C
CONTROL PANEL

1

7 BYDF3-3802100B

Спидометр на ветровом
стекле

SPEED HUD

1







105

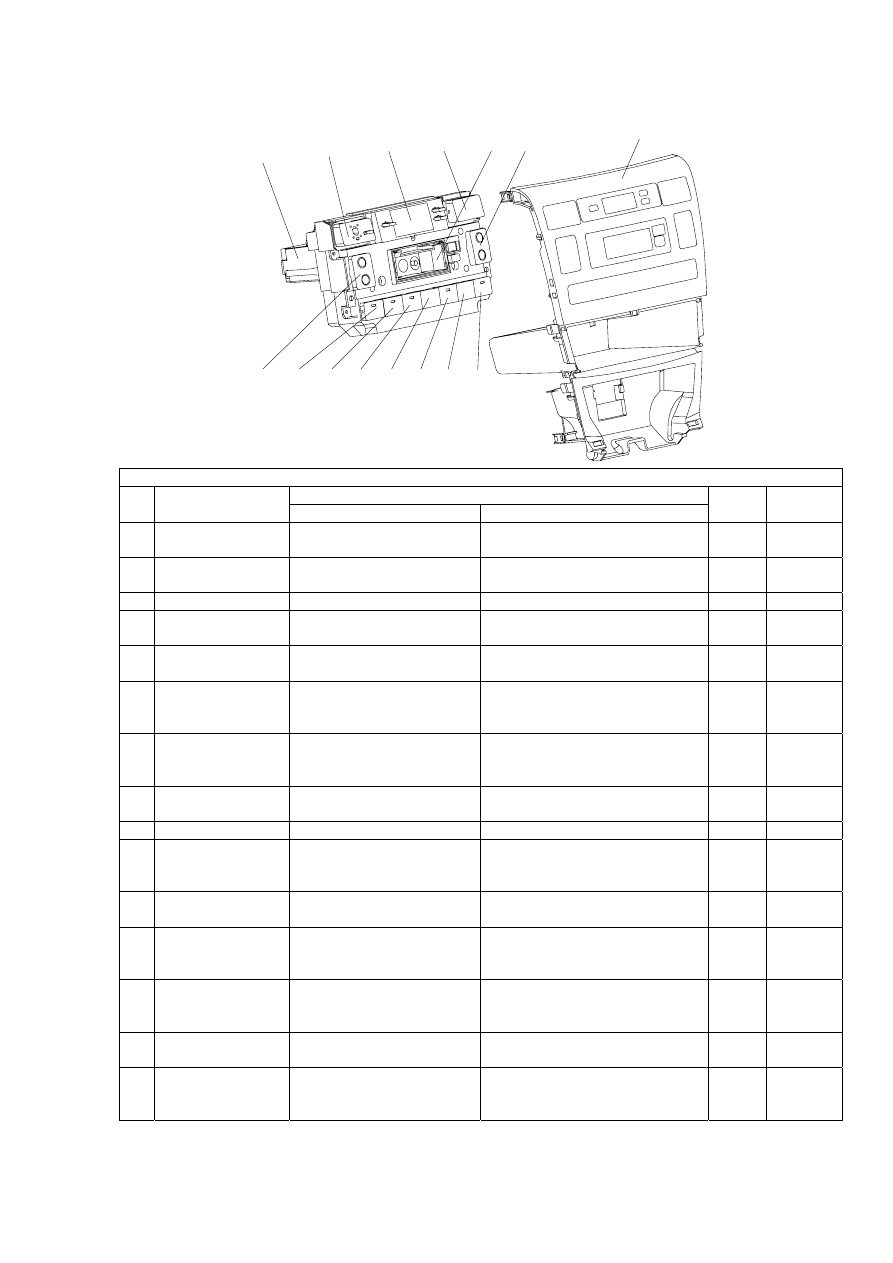

Рисунок 3-11.

1

2

3

4

5

6

7

8

9

1 0

1 1

1 2

1 3

1 4

1 5



Рисунок 3-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-8114200B

Модуль управления
кондиционером

A/C CONTROL MODULE

1



2 BYDF3-3603400B

Индикатор движения
задним ходом

REVERSING INDICATOR
LIGHT

1

3 BYDF3-3804100B Электронные часы ELECTRONIC

CLOCK  1



4 BYDF3-3750500B

Выключатель аварийного
сигнала

SWITCH, EMERGENCY LAMP

1



5 BYDF3-3745500B

Жидкокристаллический
дисплей

LCD SCREEN

1



6 BYDF3-3744200B

Переключатель
регулировки температуры
кондиционера

TEMPERATURE SELECTER

1



7 BYDF3-5305388B

Панель управления
автоматической системой
кондиционирования

AUTOMATIC A/C CONTROL
PANEL

1

8 BYDF3-3745600B

Кнопка выключателя
автоматического режима

KNOB, AUTOMATIC MODE

1



9 BYDF3-3744500B Выключатель нагнетателя SWITCH,

BLOWER

1



10 BYDF-3744600B

Кнопка переключателя
режимов циркуляции
воздуха внутри салона

AIR INTAKE SELECTOR

1



11 BYDF3-3744700B

Кнопка переключателя
режимов обдува

AIR FLOW SELECTOR

1



12 BYDF3-3748200B

Выключатель
обогревателя заднего
ветрового стекла

SWITCH, REAR DEFROSTER

1



13 BYDF3-3748100B

Выключатель
обогревателя переднего
ветрового стекла

SWITCH, FRONT DEFROSTER

1



14 BYDF3-3745100B

Выключатель
кондиционера

A/C SWITCH

1



15 BYDF3-3744300B

Кнопка переключателя
частоты вращения
нагнетателя

FAN SPEED SELECTOR

1







106

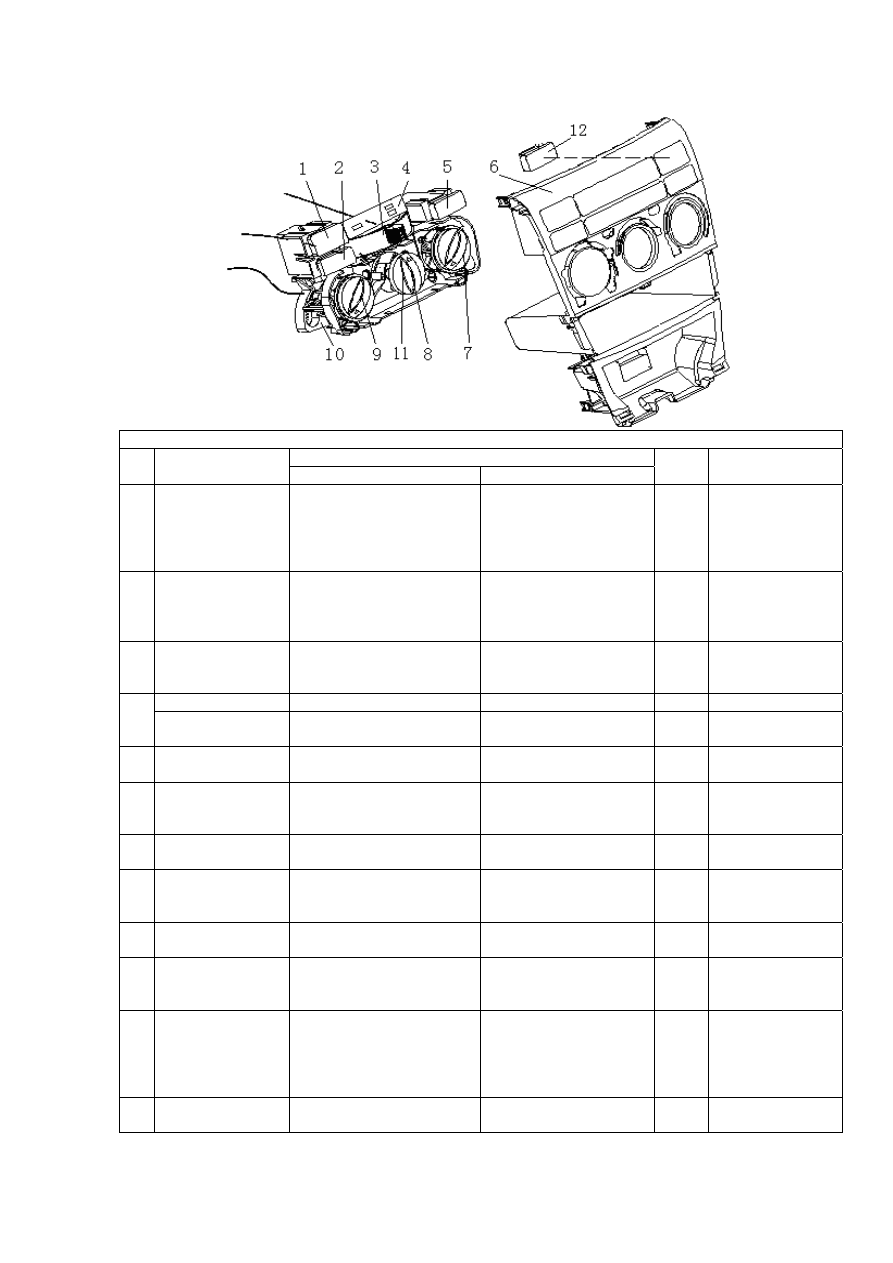

Рисунок 3-12.



Рисунок 3-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3750500

Выключатель аварийного
сигнала

SWITCH,
EMERGENCY
FLASHER

1

В одном блоке с
выключателем
обогревателя
заднего ветрового
стекла

2 BYDF3-3748200

Выключатель
обогревателя заднего
ветрового стекла

SWITCH, REAR
DEFROSTER

1

В одном блоке с
выключателем
аварийного
сигнала

3 BYDF3-3744600

Переключатель режимов
циркуляции воздуха
внутри салона

AIR INTAKE
SELECTOR

1

BYDF3-3804100

Электронные часы ELECTRONIC

CLOCK

1



4

BYDF3-5305391C

Заглушка электронных
часов

CLOCK PLUG

1



5 BYDF3-3745100

Выключатель
кондиционера

A/C SWITCH

1



6 BYDF3-5305388

Панель ручного
управления системой
кондиционирования

MANUAL A/C
CONTROL PANEL

1

7 BYDF3-3744200

Переключатель
регулировки температуры

TEMPERATURE
SELECTOR

1

8 BYDF3-3744300

Головка переключателя
частоты вращения
нагнетателя

FAN SPEED
SELECETOR

1

9 BYDF3-3744700

Головка переключателя
режимов обдува

AIR FLOW SELECOR

1



10 BYDF3-8114200

Механизм управления
системой
кондиционирования

A/C CONTROL
MECHANISM

1

11

Q2734216A-
DZn25DH

Самоконтрящий винт типа
F с большой
полусферической головкой
с вырезом под
крестовидную отвертку

CROSSED HEAD
SCREW, F-TYPE

1

12 BYDF3-3750100

Резервный выключатель
2#

2# RESERVED
SWITCH

1





107

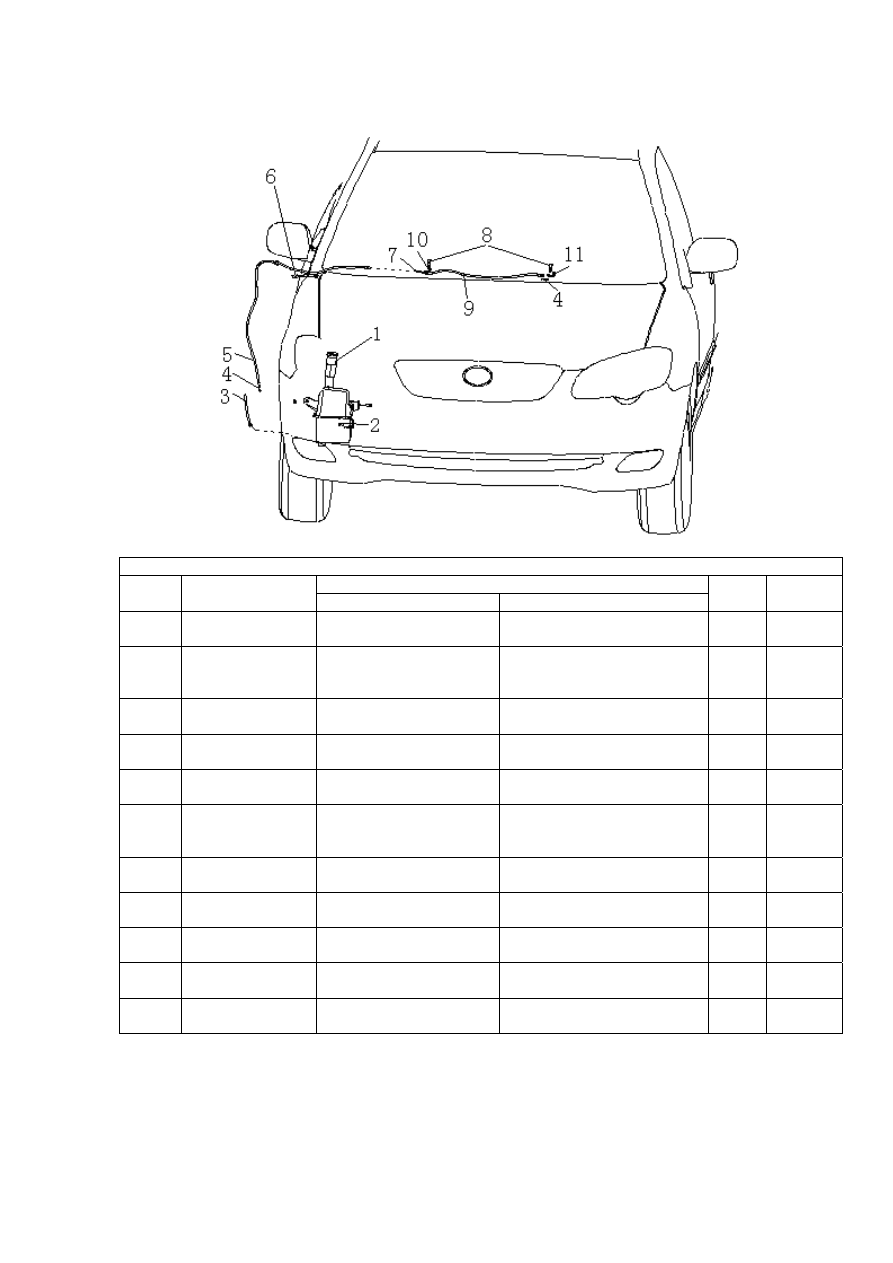

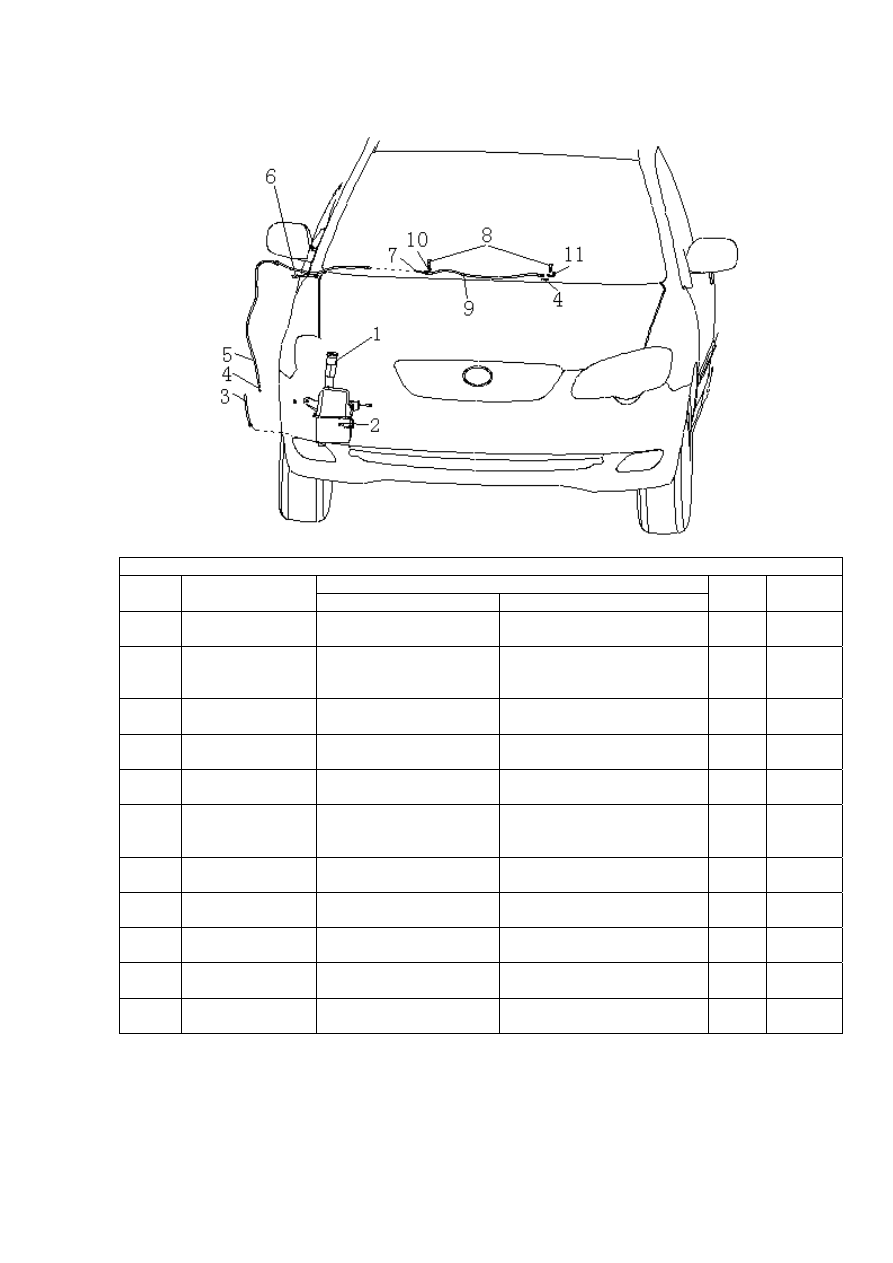

Рисунок 3-13.






Рисунок 3-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-3747200

Бачок омывателя с
электроприводом в сборе

WASHING POT & MOTOR
ASSY

1

2 Q1400616

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

3

3 BYDF3-3747116

Резиновый шланг
омывателя

HOSE V

1



4 BYDF3-3747130

Двойной шланг
омывателя

2-WAY HOSE

2



5 BYDF3-3747111

Резиновый шланг
омывателя 1

HOSE 1

1



6 BYDF3-3747112

Крепежный зажим
резинового шланга
омывателя 1

MOUNTING CLIP, HOSE 1

1



7 BYDF3-3747120

Тройной шланг
омывателя

3-WAY HOSE

1



8 BYDF3-3747100

Разбрызгивающая
насадка омывателя

WASHING NOZZLE

2



9 BYDF3-3747113

Резиновый шланг
омывателя 2

HOSE 2

1



10 BYDF3-3747114

Резиновый шланг
омывателя 3

HOSE 3

1



11 BYDF3-3747115

Резиновый шланг
омывателя 4

HOSE 4

1
