Автомобили BYD F3 и F3R. Руководство - часть 230



108

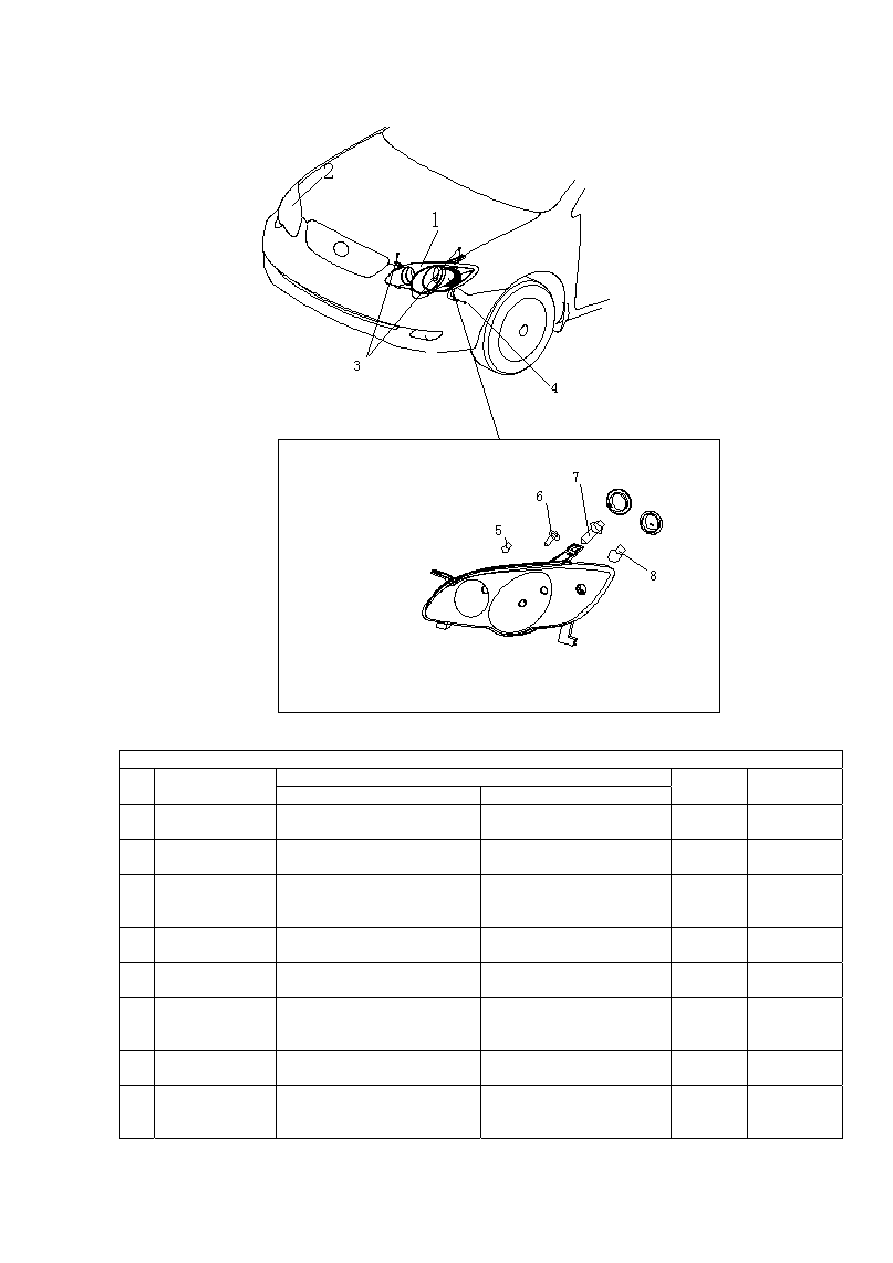

Рисунок 3-14.






Рисунок 3-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечани
е

1 BYDF3-4121100

Левый передний
комбинированный блок фар

HEADLAMP ASSY, L

1



2 BYDF3-4121200

Правый передний
комбинированный блок фар

HEADLAMP ASSY, R

1



3 BYDF3-4121111

Монтажный болт переднего
комбинированного блока
фар

BOLT, HEADLAMP ASSY   4



4 Q1860616

Болт с шестигранной
фланцевой головкой

HEX-BOLT W/T FLANGE

2



5

Лампа фары дальнего света

BULB, HIGH BEAM

2

Маркировка
лампы H1

6

Лампа габаритного огня

BULB, POSITION LIGHTS  2

Маркировка
лампы
W5W

7

Лампа фары дальнего света

BULB, LOW BEAM

2

Маркировка
лампы H7

8

Лампа сигнала поворота

BULB, TURNING SIGNAL
LIGHTS

2

Маркировка
лампы
PY21W





109

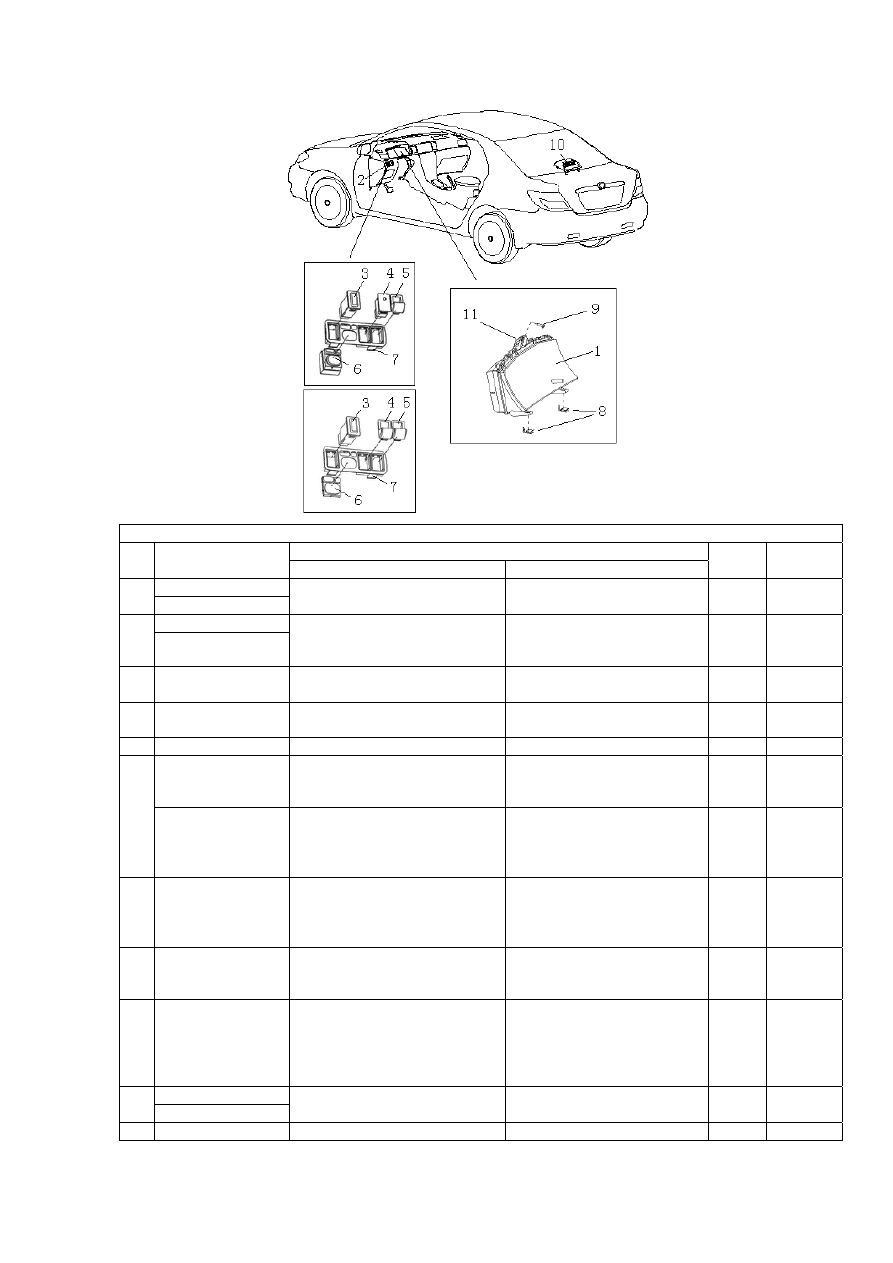

Рисунок 3-15.



Рисунок 3-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

BYDF3-3820100

1

BYDF3-3820100C

Комбинированный блок
приборов в сборе

COMBINATION
INSTRUMENT

1

BYDF3-3750060

2

BYDF3-3750060C

Левый блок переключателей
комбинированного блока
приборов

SWITCH ASSY, L

1



3 BYDF3-4116500

Выключатель задних
противотуманных фар.

SWITCH, REAR FOG LAMP  1



4 BYDF3-3778300

Аварийный индикатор
противоугонной системы

ANTI-THEFT WARNING
LAMP

1

5 BYDF3-3750612  Резервный выключатель

RESERVED SWITCH

1



BYDF3-3782100

Переключатель регулировки
наружных зеркал заднего
обзора с электроприводом

SWITCH, OUTER REAR
VIEW MIRROR

1

6

BYDF3-3782100C

Заглушка переключателя
регулировки наружных зеркал
заднего обзора с
электроприводом

PLUG, SWITCH, OUTER
REAR VIEW MIRROR

1

7 BYDF3-3750611

Панель левого блока
переключателей
комбинированного блока
приборов

LEFT SWITCH PANEL,

1



8 BYDF3-3820111

Монтажный зажим
комбинированного блока
приборов

MOUNTING CLIP,
COMBINATION
INSTRUMENT

2

9 Q2214216A

Самоконтрящий наборный
винт типа F с головкой с
вырезом под крестовидную
отвертку с увеличенной
шайбой

CROSSED HEAD SCREW &
BIG WASHER, F-TYPE

1

BYDF3-4134100A

10

BYDF3-4134100B

Верхний повторитель
тормозного сигнала

HIGH-MOUNTED BRAKE
LAMP ASSY

1

11 BYDF3-3820112  Пружинное стопорное кольцо SNAP

RING

1







110

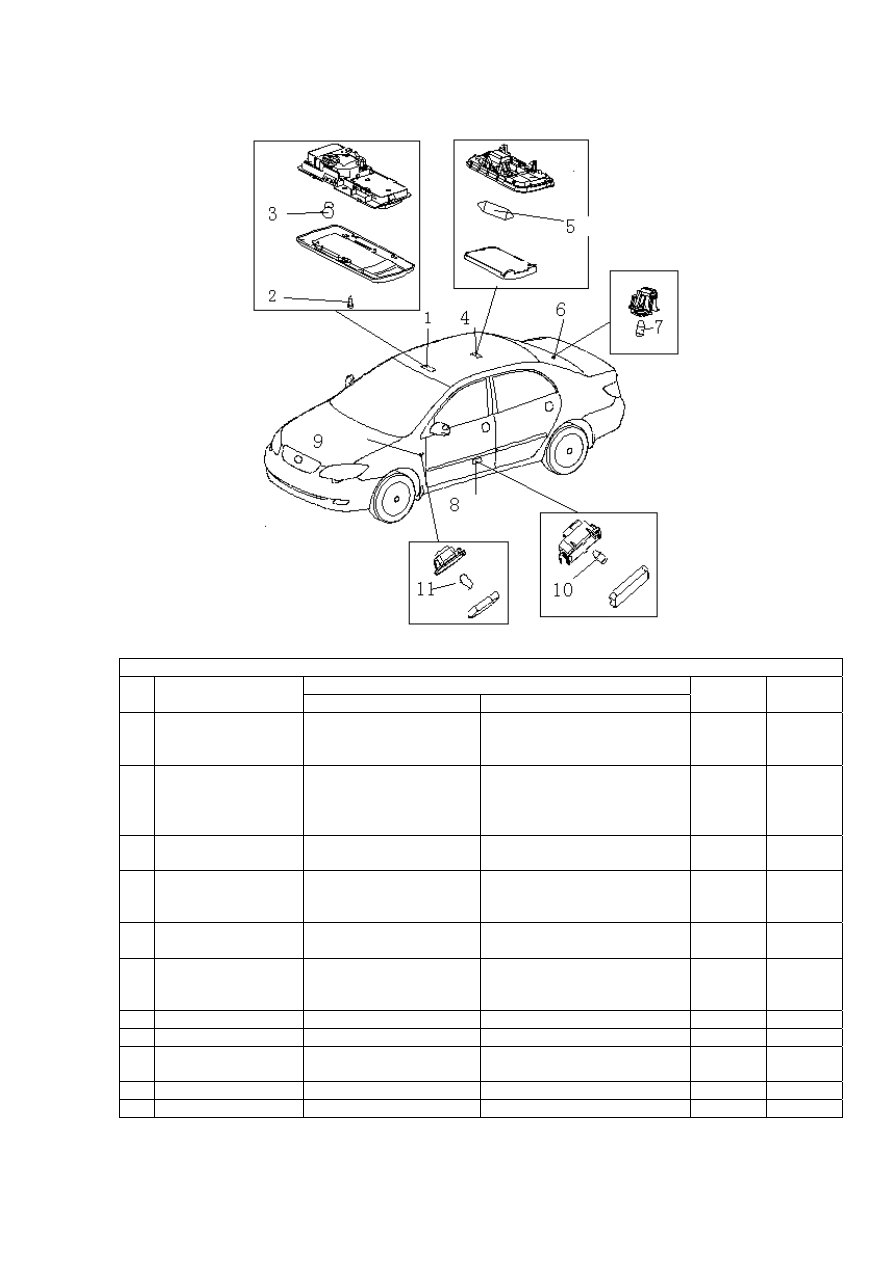

Рисунок 3-16.






Рисунок 3-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-4104100B

Передняя лампа
освещения салона с
выключателем в сборе

FRONTINTERIOR LIGHT &
SWITCH ASSY

1

2

Q2714216-
DZn25DH

Самоконтрящий винт
типа C с головкой с
вырезом под
крестовидную отвертку

CROSSED HEAD SCREW, C-
TYPE

1

3

Передняя лампа
освещения салона

BULB 1

BA9S

4 BYDF3-4104200

Задняя лампа освещения
салона с выключателем
в сборе

LIGHT ASSY, LUGGAGE
COMPARTMENT

1

5

Лампа

BULB, REAR INTERIOR
LIGH

1

6 BYDF3-4127100

Лампа подсветки
заднего багажного
отсека в сборе

LIGHT ASSY, LUGGAGE
COMPARTMENT

1

7

Лампа BULB

1

W5W

8 BYDF3-4131100B  Дверная лампа DOOR

LIGHT

2



9 BYDF3-4111100

Боковой повторитель
сигнала поворота

SIDE TURNING SIGNAL
LAMP

2

10

Лампа BULB

2

W5W

11

Лампа BULB

2

W5W





111

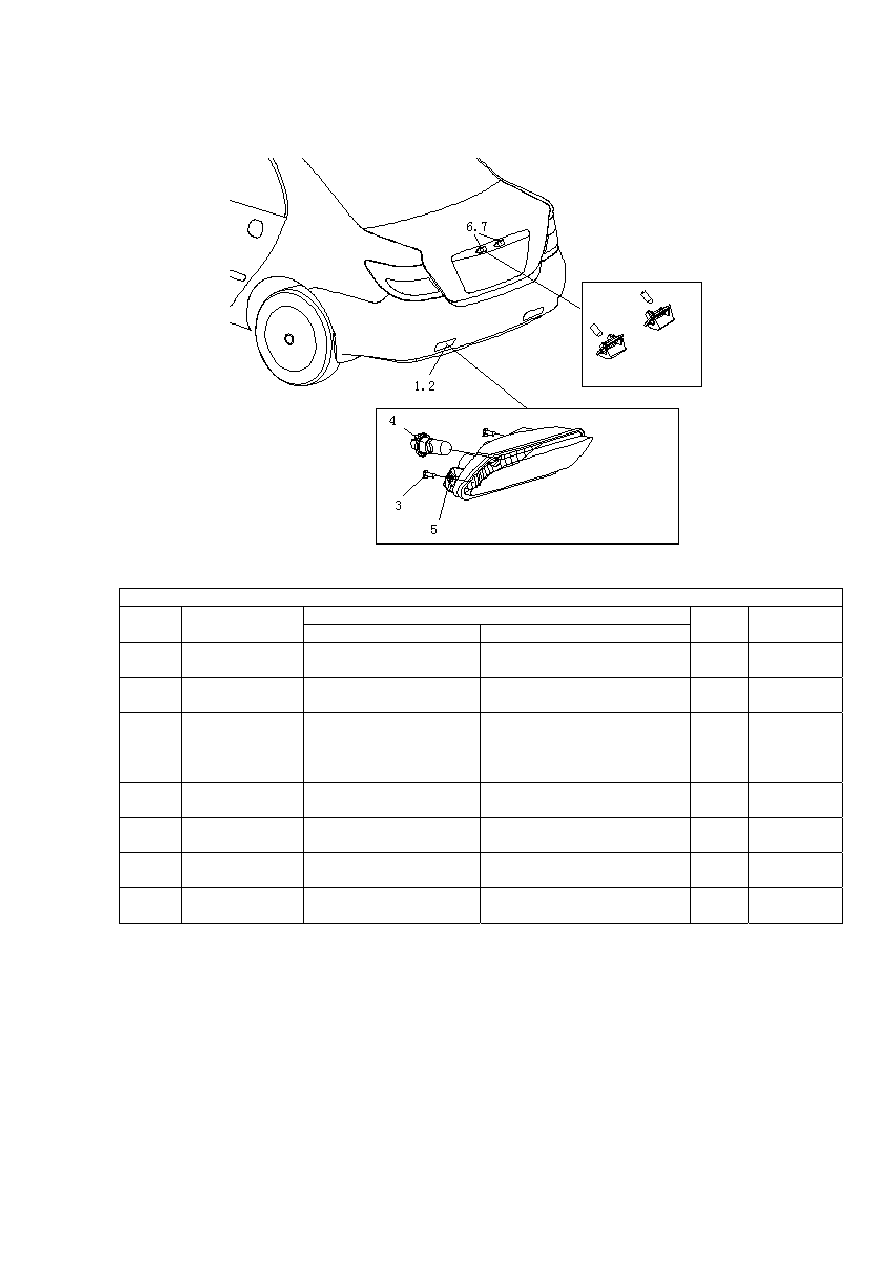

Рисунок 3-17.






Рисунок 3-17

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечани
е

1 BYDF3-4116300

Левая задняя
противотуманная фара

REAR FOG LAMP, L

1



2 BYDF3-4116400

Правая задняя
противотуманная фара

REAR FOG LAMP, R

1



3 Q2724216

Самоконтрящий винт
типа F с головкой с
вырезом под
крестовидную отвертку

CROSSED HEAD SCREW, F-
TYPE

4

4

Лампа задней
противотуманной фары

BULB, REAR FOG LAMP

1

Маркировка
W21W

5 BYDF3-4116301

Гайка с пружинной
шайбой

SPRING NUT

4



6 BYDF3-4108100

Левая лампа подсветки
номерного знака

LICENSE PLATE LAMP
ASSY, L

1

7 BYDF3-4108200

Правая лампа подсветки
номерного знака

LICENSE PLATE LAMP
ASSY R

1
