100

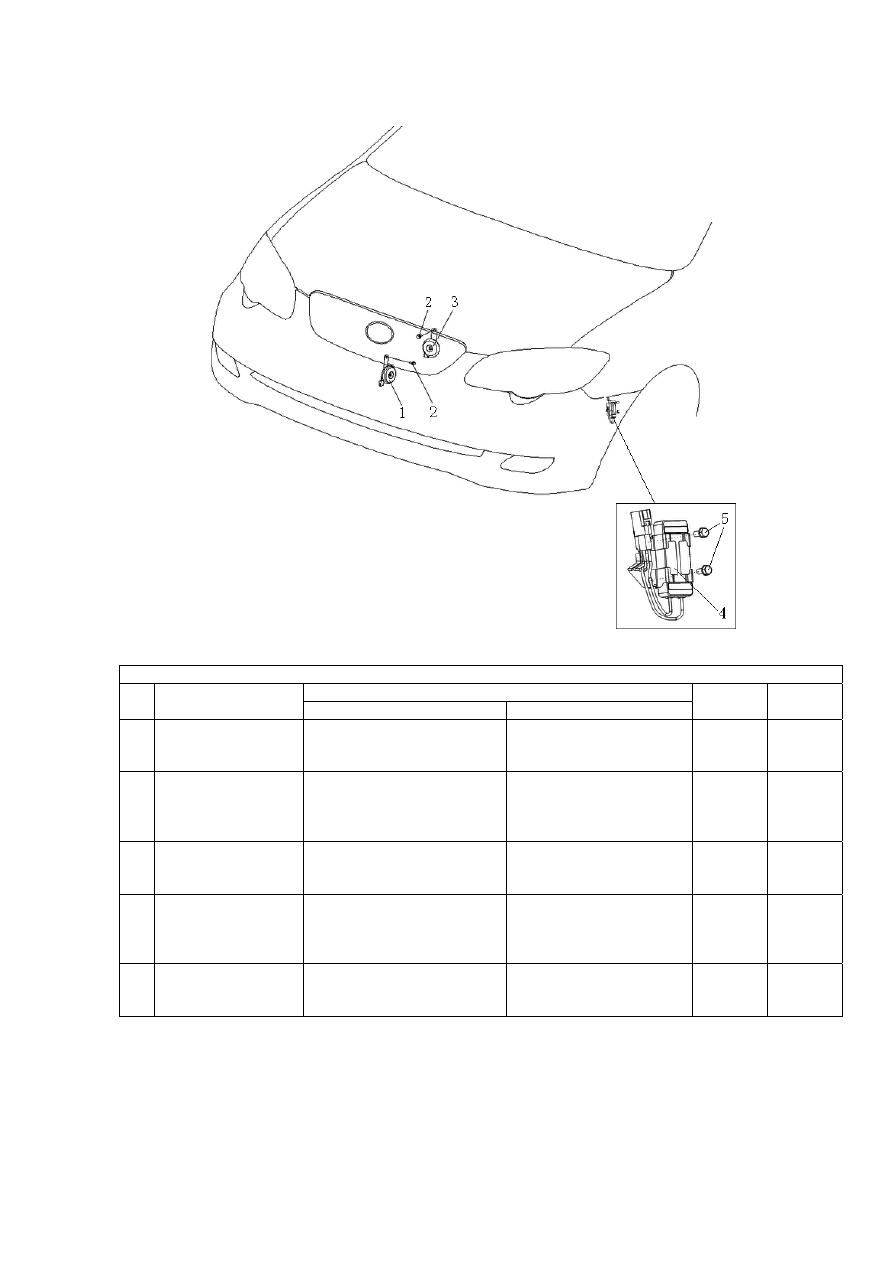

Рисунок 3-6.






Рисунок 3-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3721010

Звуковой сигнал высокой
частоты с кронштейном в
сборе

HIGH-PITCH HORN &
BRACKET ASSY

1

2

Q1460820-
DZn25DH

Наборный болт с
шестигранной головкой с
пружинной шайбой и с
плоской шайбой

HEX-BOLT & SPRING
WASHER & FLAT
WASHER COMP

2

3 BYDF3-3721020

Звуковой сигнал низкой
частоты с кронштейном в
сборе

LOW-PITCH HORN &
BRACKET ASSY

1

4 BYDF3-3749100

Регулировочный резистор
крыльчатки охлаждения
радиатора с кронштейном в
сборе

BRACKET& ADJUSTING
RESISTANCE ASSY, FAN

1

5 Q1400616

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT & FLAT
WASHER COMP

2





101

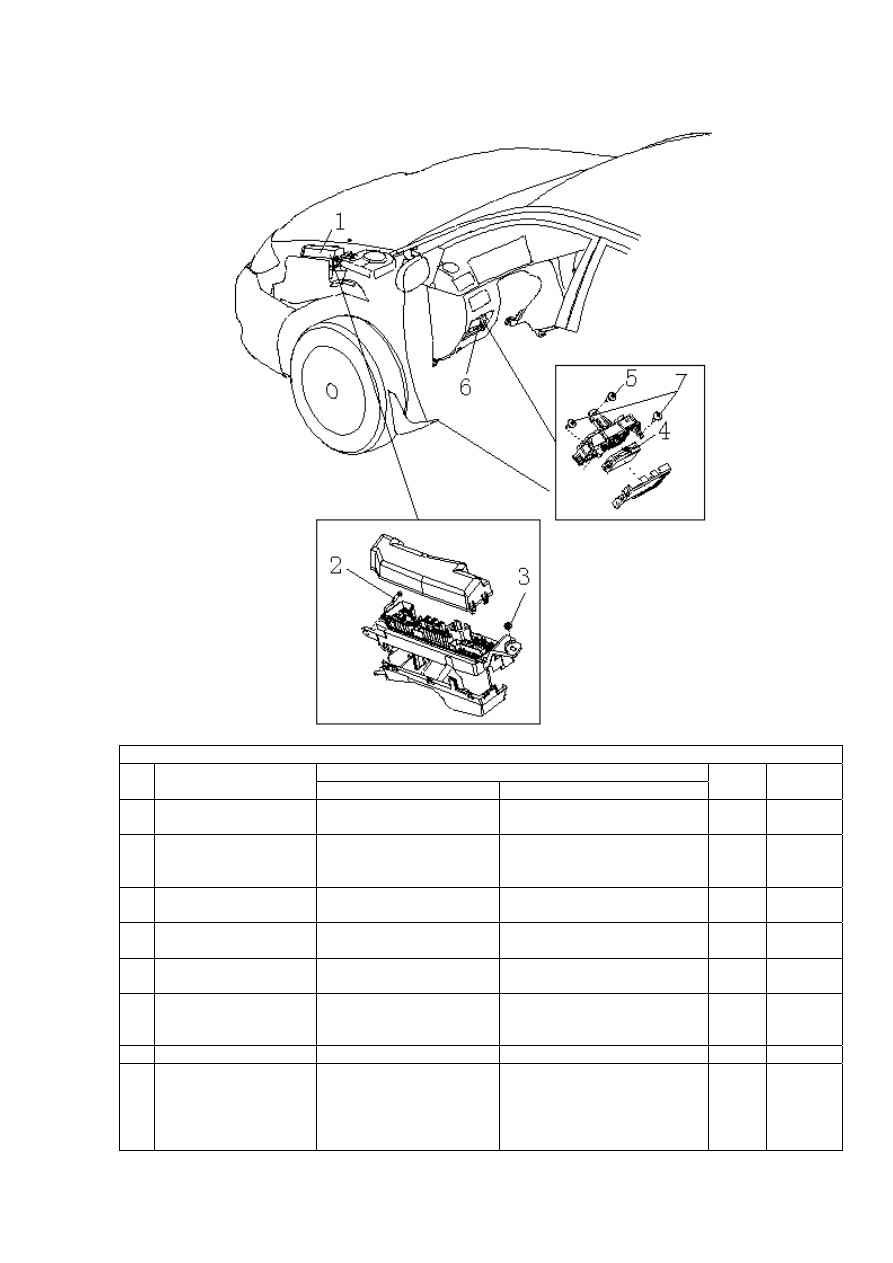

Рисунок 3-7.




Рисунок 3-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-3722300

Распределительная
коробка

FUSE CASE ASSY

1



2 Q1400616-DZn25DH

Наборный болт с
шестигранной головкой с
плоской шайбой

HEX-BOLT &FLAT
WASHER COMP

1

3 Q32006-DZn25DH

Шестигранная фланцевая
гайка

HEX-NUT W/T FLANGE

1



4 BYDF3-3640100

Кузовной управляющий
модуль

BODY CONTROL MODULE

1



4 BYDF3-3640100B

Кузовной управляющий
модуль

BODY CONTROL MODULE

1



5 Q2620616

Самоконтрящий винт с
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW

1



6 BYDF3-3722400

Блок разъемов в сборе

CONNECTOR CASE ASSY

1



7 Q2214216A

Самоконтрящий
наборный винт типа F с
головкой с вырезом под
крестовидную отвертку с
увеличенной шайбой

CROSSED HEAD SCREW &
BIG WASHER COMP, F-
TYPE

2





102

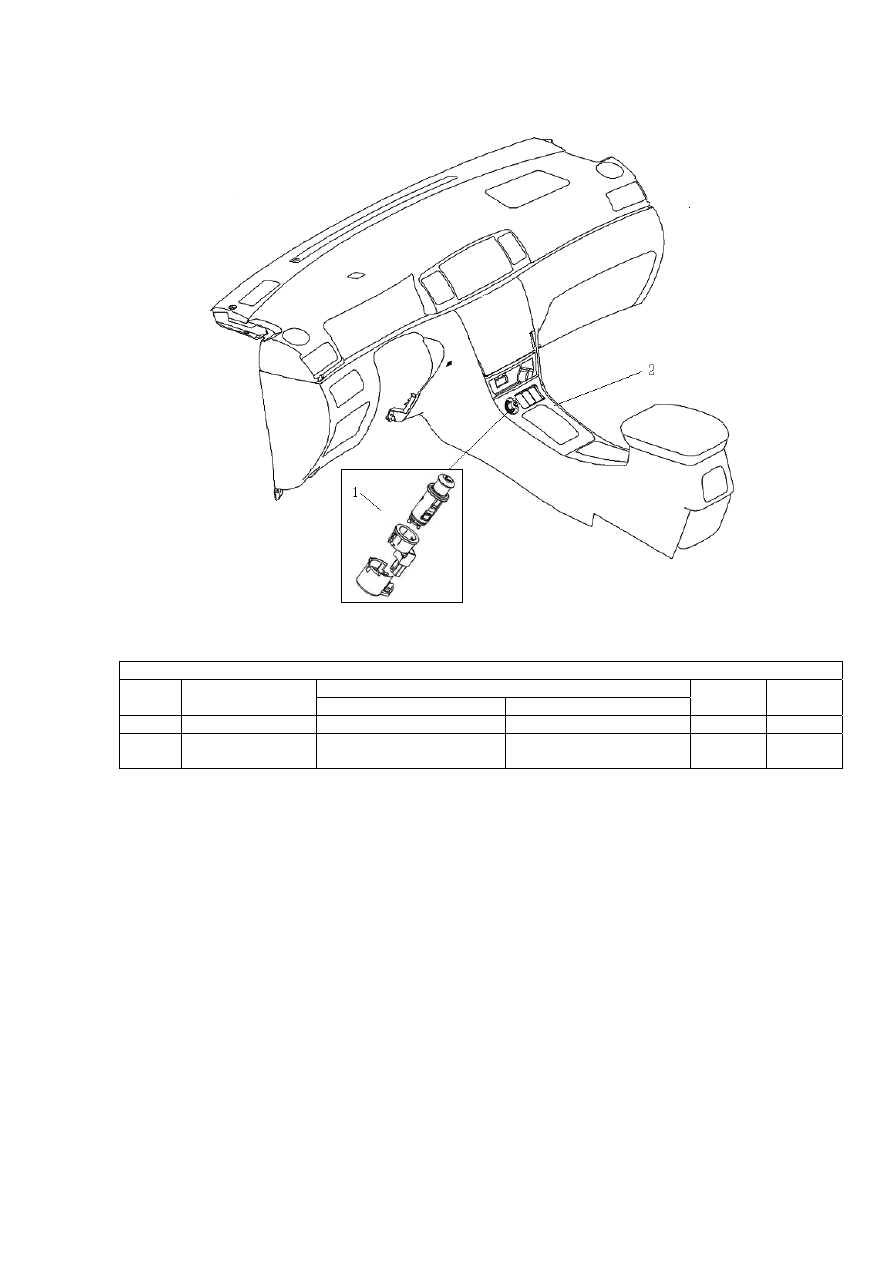

Рисунок 3-8.







Рисунок 3-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3725100

Прикуриватель в сборе

CIGAR LIGHTER ASSY

1



2 BYDF3-5305213

Панель рычага
переключения передач

SHIFTING PANEL

1







103

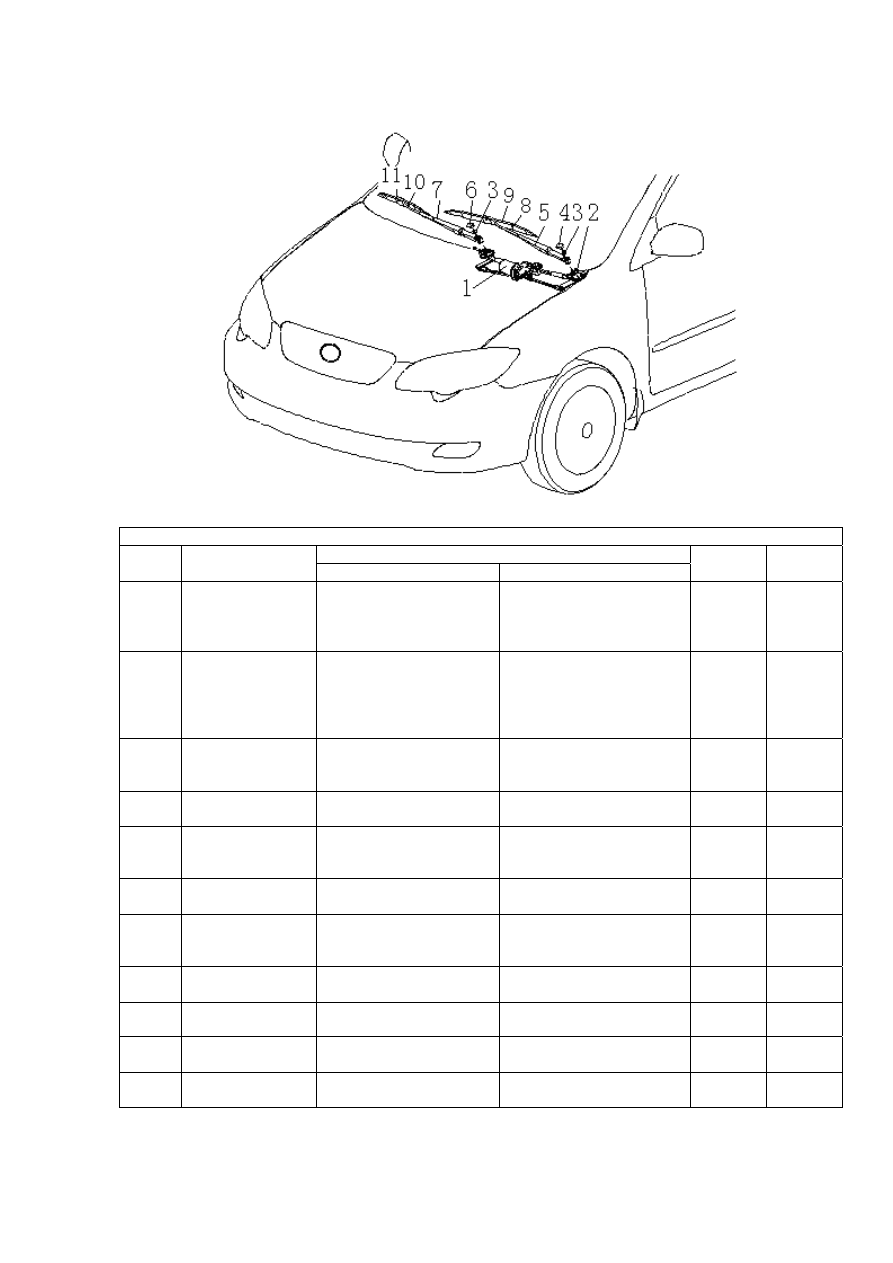

Риснок 3-9.






Рисунок 3-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-3741100

Электропривод
стеклоочистителей с
монтажным
кронштейном в сборе

WIPER MOTOR &
BRACKET ASSY

1

2 BYDF3-3741111

Монтажный болт
электропривода
стеклоочистителей с
монтажным
кронштейном в сборе

BOLT, WIPER MOTOR &
BRACKET ASSY

2

3 Q32208L

Шестигранная наборная
гайка с конической
пружинной шайбой

HEX-NUT & SUBULATE
SPRING WASHER COMP

2

4 BYDF3-3741311

Декоративный колпак
рычага стеклоочистителя

TRIM CAP, WIPER ARM

1



5 BYDF3-3741300

Левый рычаг
стеклоочистителя со
щеткой в сборе

WIPER ARM & WIPER
BLADE ASSY, L

1

6 BYDF3-3741311

Декоративный колпак
рычага стеклоочистителя

TRIM CAP, WIPER ARM

1



7 BYDF3-3741400

Правый рычаг
стеклоочистителя со
щеткой в сборе

WIPER ARM &WIPER
BLADE ASSY, R

1

8 BYDF3-3741320

Левая щетка
стеклоочистителя в сборе

WIPER BLADE ASSY, L

1



9 BYDF3-3741321

Резиновый уплотнитель
(600)

WEATHERSTRIP 1

10 BYDF3-3741420

Правая щетка
стеклоочистителя в сборе

WIPER BLADE ASSY, R

1



11 BYDF3-3741421

Резиновый уплотнитель
(400)

WEATHERSTRIP 1
