96



Рисунок 3-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

BYDF3-3605500

Индикатор ключа в замке
зажигания

REMINDER LIGHT,
IGNITION KEY

1

6

BYDF3-3605500C

Декоративный ободок скважины
замка зажигания

TRIM RING, IGNITION
KEY

1

7 BYDF3-3774200

Правый комбинированный
переключатель

COMBINATION SWITCH,
R

1

8 BYDF3-3404000

Рулевая колонка с карданным
шарниром в сборе

STEERING COLUMN
AND UNIVERSAL JOINT
ASSY

1

9 BYDF3-3704200  Ключ замка зажигания IGNITION

KEY  3



10 BYDF3-3774312

Нижний кожух
комбинированного
переключателя

LOWER COVER,
COMBINATION SWITCH

1

11 Q2140412+Q40204

Винт с головкой под
крестовидную отвертку с
увеличенной шайбой

CROSSED HEAD SCREW
&LARGER WASHER

1

12 BYDF3-3791100

Устройство дистанционного
управления в сборе

REMOTE DEVICE ASSY

2




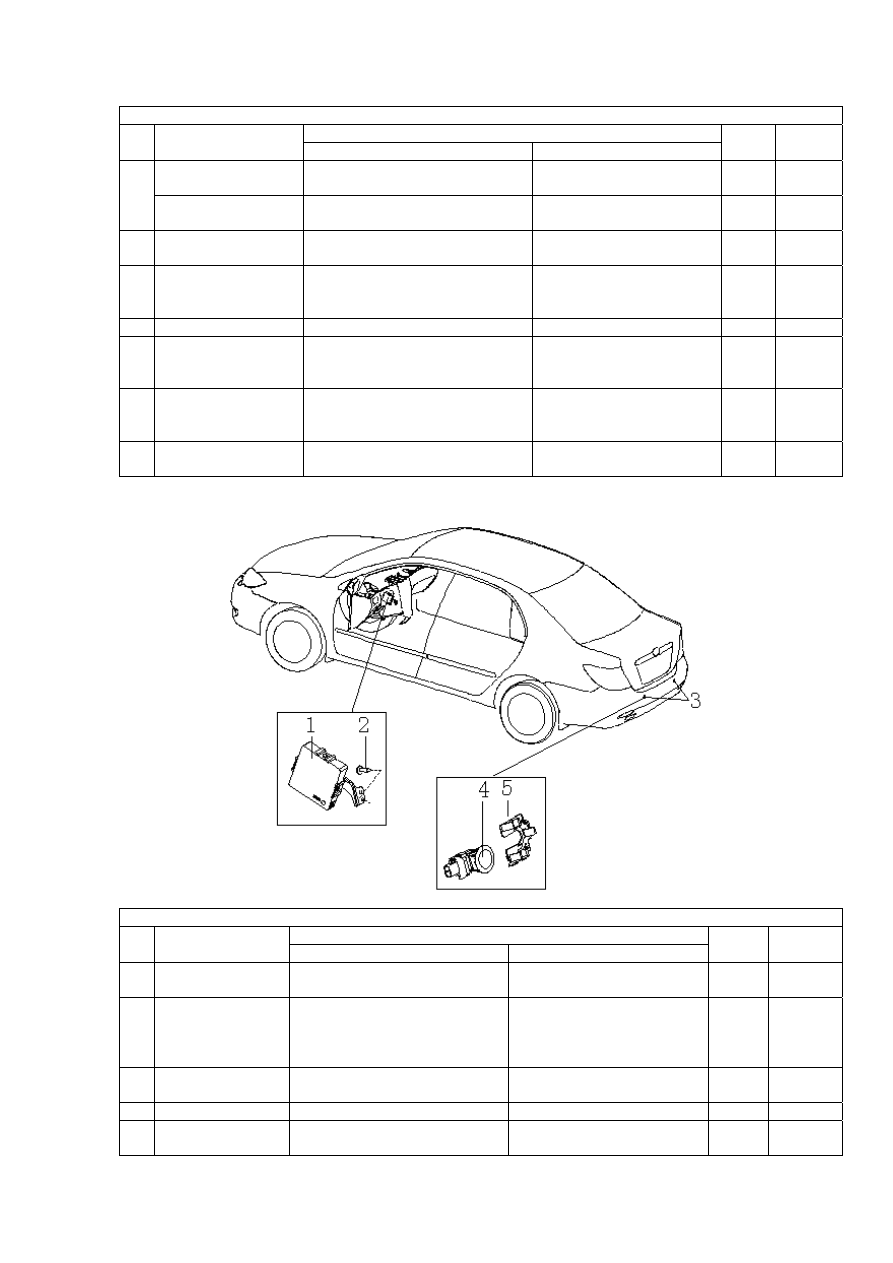

Рисунок 3-2.



Рисунок 3-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-3603010B

Радар заднего хода с
кронштейном в сборе

REVERSING RADAR
&BRACKET ASSY

1

2 Q2724816

Самоконтрящий винт типа F с
полусферической головкой с
вырезом под крестовидную
отвертку

CROSSED HEAD SCREW,
F-TYPE

1

3 BYDF3-3603300B

Датчик радара заднего хода в
сборе

REVERSING DETECTOR
ASSY

2

4 BYDF3-3603310B Датчик радара заднего хода

REVERSING DETECTOR

2



5 BYDF3-3603311B

Монтажный зажим датчика
радара заднего хода

MOUNTED CLIP,
REVERSING DETECTOR

2





97

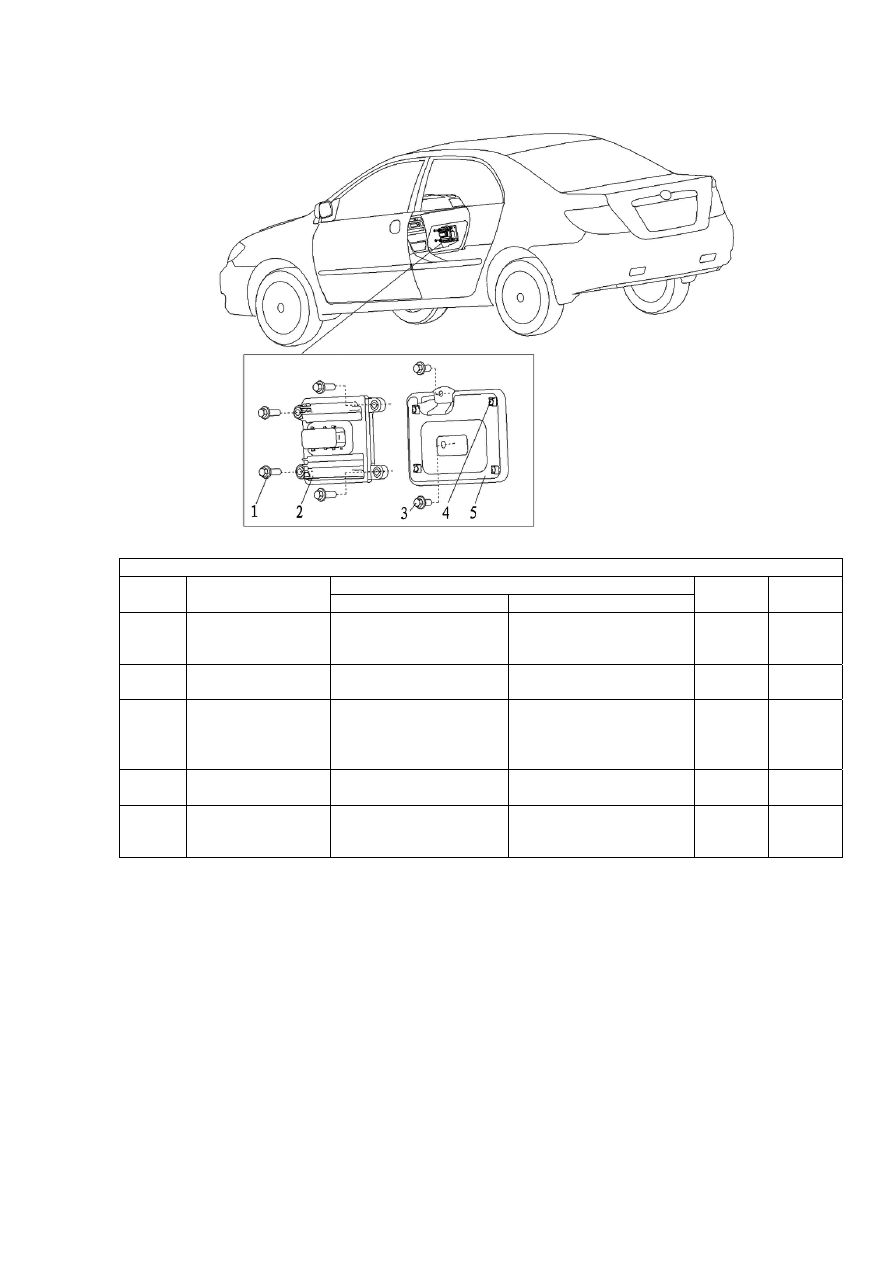

Рисунок 3-3.






Рисунок 3-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 Q1860625

Увеличенный болт с
шестигранной
фланцевой головкой

HEX-BOLT W/T
FLANGE- INCREASED

4

2 BYDF3D-3610010

Электронный блок
управления двигателем

ENGINE ECM

1



3 Q1460612

Наборный болт с
шестигранной головкой
с пружинной шайбой и с
плоской шайбой

HEX-BOLT & SPRING
WASHER & FLAT
WASHER ASSY

2

4 Q37106

Приваренная квадратная
гайка

WELDING NUT

4



5 BYDF3D-3610300

Кронштейн
электронного блока
управления двигателем

BRACKET, ENGINE
ECM

1





98

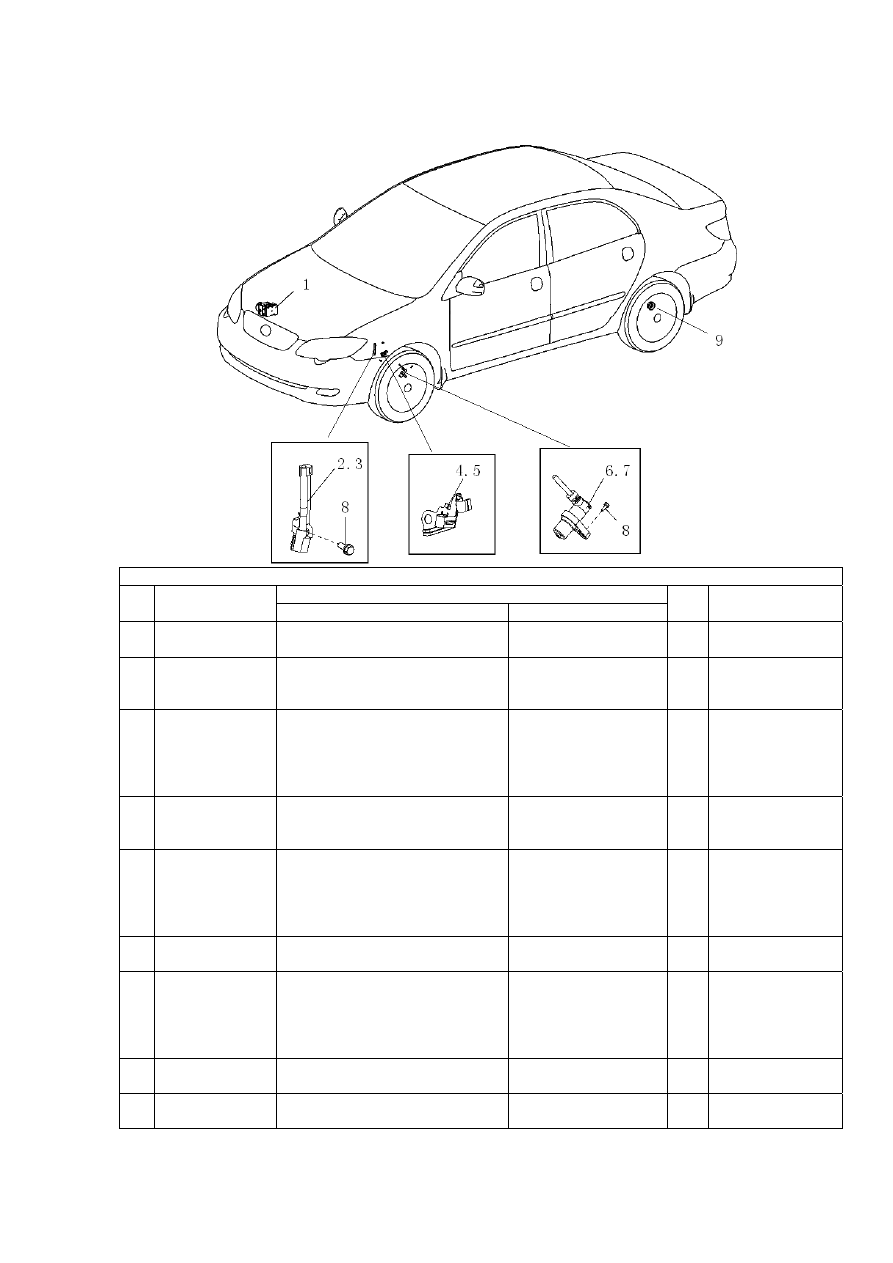

Рисунок 3-4.




Рисунок 3-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3630100

Электронный блок управления
антиблокировочной системой

ECM, ANTI-SKID
BRAKE SYSTEM

1

2 BYDF3-3630113

Кронштейн 2 датчика частоты
вращения левого переднего
колеса

BRACKET 2, FRONT
WHEEL SPEED
SENSOR, L

1

3 BYDF3-3630123

Кронштейн 2 датчика частоты
вращения правого переднего
колеса

BRACKET 2, FRONT
WHEEL SPEED
SENSOR, R

1

Установка детали
с правой стороны
аналогична
установке левой
детали

4 BYDF3-3630112

Кронштейн 1 датчика частоты
вращения левого переднего
колеса

BRACKET 1, FRONT
WHEEL SPEED
SENSOR, L

1

5 BYDF3-3630122

Кронштейн 1 датчика частоты
вращения правого переднего
колеса

BRACKET 1, FRONT
WHEEL SPEED
SENSOR, R

1

Установка детали
с правой стороны
аналогична
установке левой
детали

6 BYDF3-3630110

Датчик частоты вращения левого
переднего колеса

FRONT WHEEL
SPEED SENSOR, L

1

7 BYDF3-3630120

Датчик частоты вращения
правого переднего колеса

FRONT WHEEL
SPEED SENSOR, R

1

Установка детали
с правой стороны
аналогична
установке левой
детали

8 Q1400616

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT& FLAT
WASHER COMP

4

9 BYDF3-3630150

Датчик частоты вращения
заднего колеса

REAR WHEEL
SPEED SENSOR

2





99

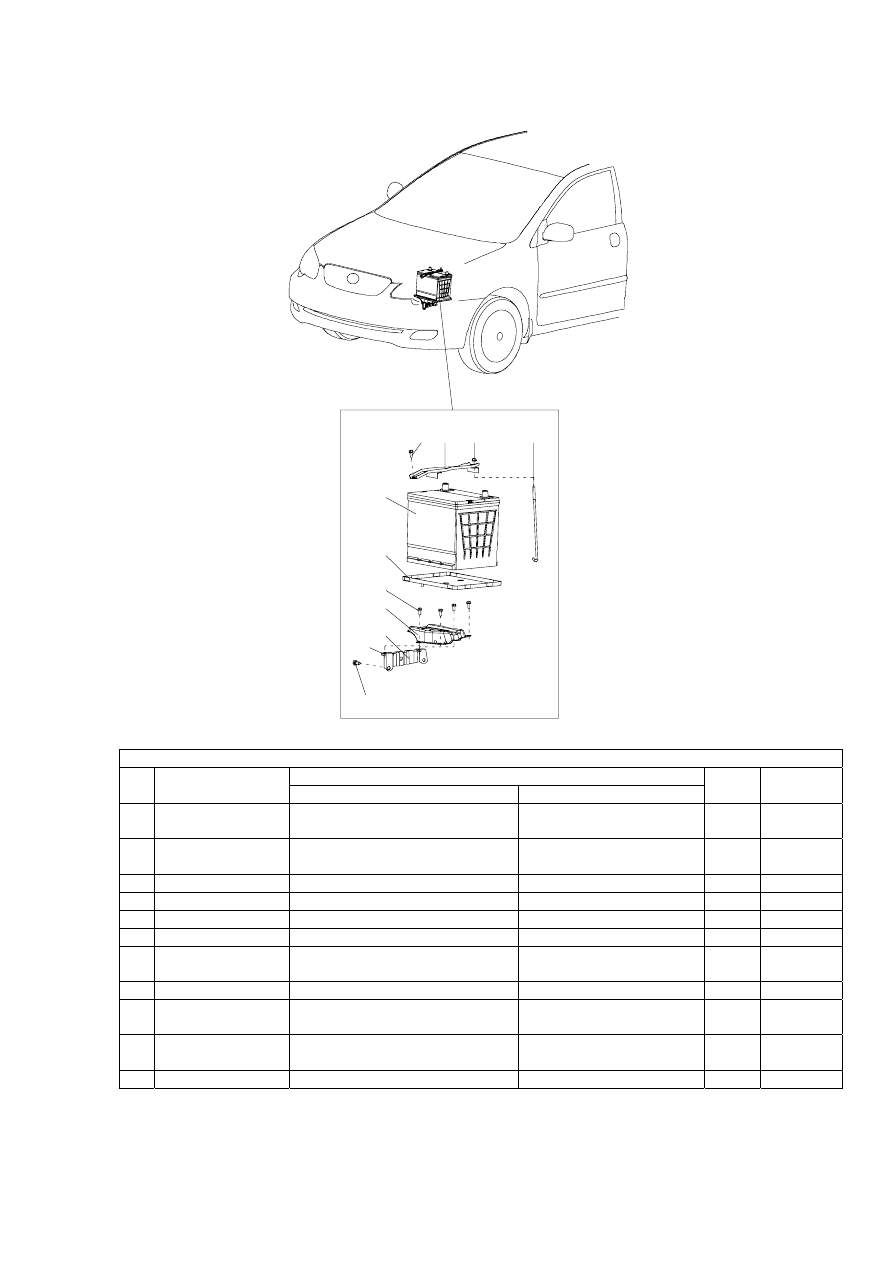

Рисунок 3-5.


1 2

3

4

5

6

7

8

9

1 0

1 1





Рисунок 3-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1

Q1400616-
DZn25DH

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT&FLAT
WASHER COMP

1

2 BYDF3-3703120

Прижимная пластина
аккумулятора в сборе

BATTERY CLIP ASSY

1



3 Q32006-DZn25DH

Шестигранная фланцевая гайка

HEX-NUT W/T FLANGE

1



4 BYDF3-3703111  Крепежный крюк аккумулятора BATTERY

POTHOOK 1

5 BYDF3-3703200  Аккумулятор (6DM60)

BATTERY

1



6 BYDF3-3703114  Гнездо аккумулятора BATTERY

SEAT

1



7 Q1400616

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT& FLAT
WASHER COMP

4

8 BYDF3-3703113  Опора аккумулятора BATTERY

BRACKET

1



9 BYDF3-3703112  Кронштейн опоры аккумулятора

BRACKET, BATTERY
SEAT

1

10 Q1400820

Наборный болт с шестигранной
головкой с плоской шайбой

HEX-BOLT& FLAT
WASHER COMP

2

11 Q37106

Приваренная квадратная гайка WELDING

NUT

2
