92

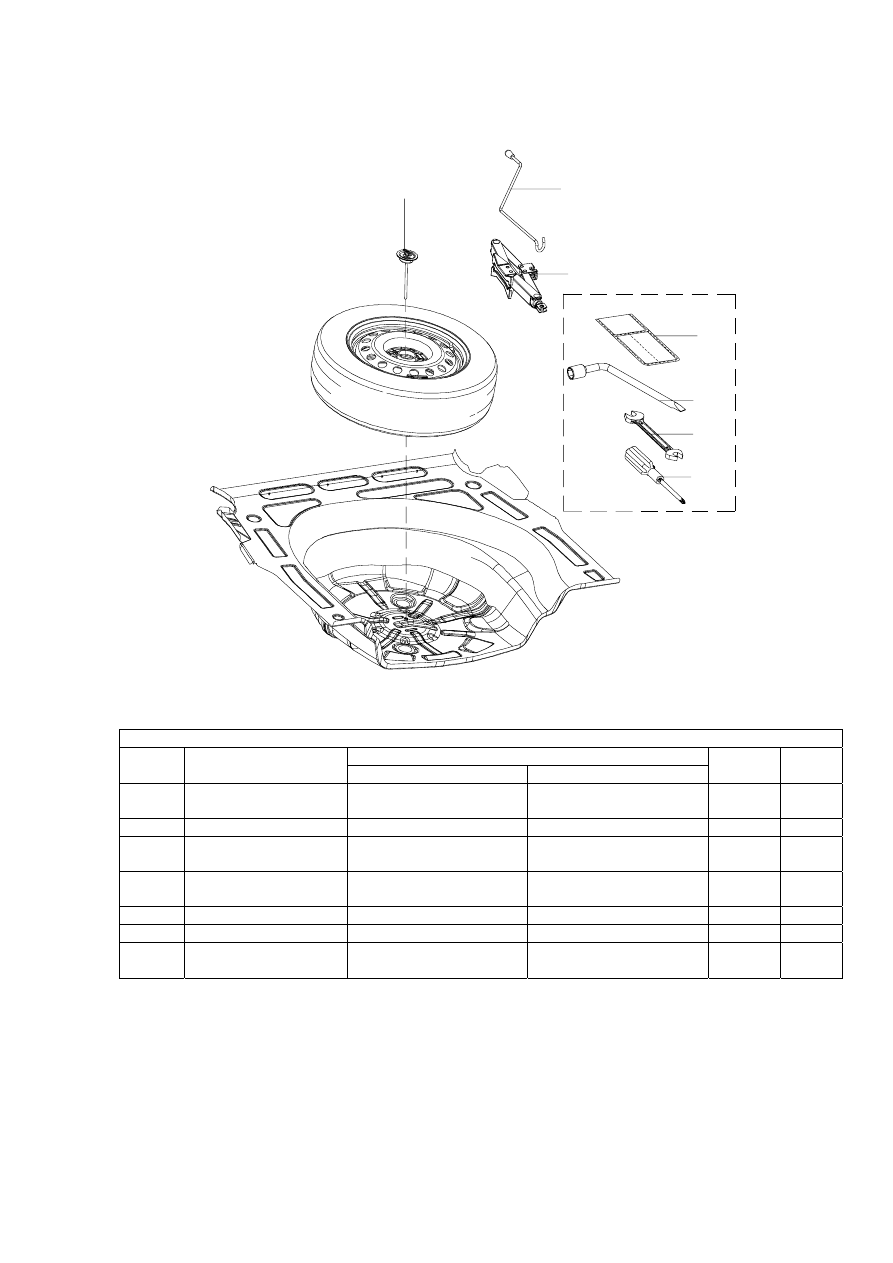

Рисунок 2-22.


3

7

1

2

4

5

6





Рисунок 2-22

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3913021

Толкатель головки
домкрата



ROCKER, JACK

1



2 BYDF3-3913010 Головка домкрата



JACK 1



3 BYDF3-3919011

Сумка для хранения
бортового инструмента



TOOL BAG

1



4 BYDF3-3916011

Баллонный гаечный
ключ



SPANNER, TIRE BOLT

1



5 BYDF3-3901012 Рожковый гаечный ключ



SPANNER 1

10X13

6 BYDF3-3901011 Отвертка



SCREWDRIVER 1



7 BYDF3-3105110

Фиксирующий рычаг
запасного колеса



FIXED ROD ASSY,
SPARE WHEEL

1





93

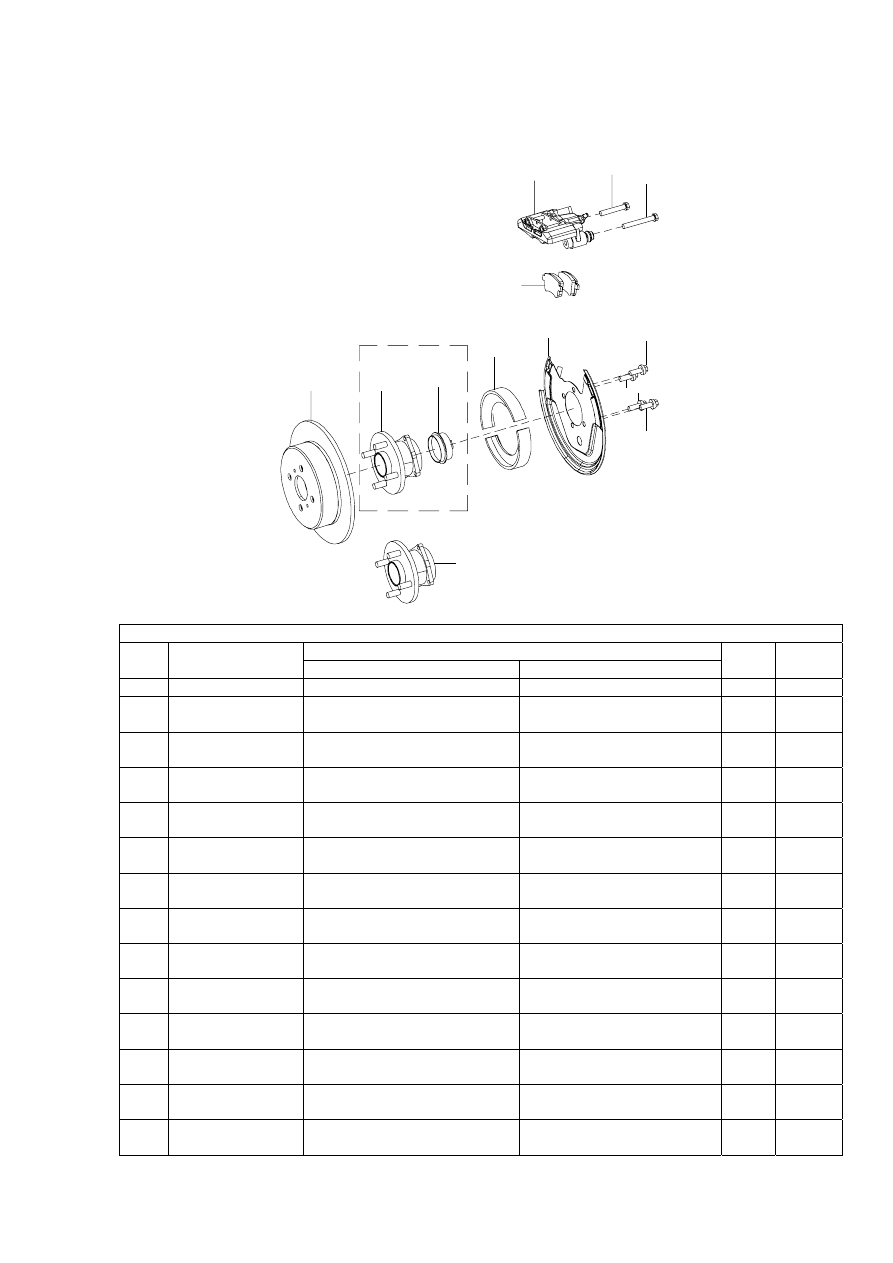

Рисунок 2-23.


8 8

8

8

6\7

4

\

5

3

1

13

9\10

11

12

2-2

2-1



Рисунок 2-23

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1 BYDF3-3502102

Задний тормозной диск



REAR BRAKE DISC

2



2-1 BYDF3-3104000

Задняя тормозная ступица в
сборе



REAR WHEEL HUB ASSY

2



2-2 BYDF3-3104000C

Задняя тормозная ступица в
сборе



REAR WHEEL HUB ASSY

2

«Эконо
м»



3 BYDF3-3630150

Задний колесный датчик
антиблокировочной системы



WHEEL SPEED SNESOR

2



4 BYDF3-3508110

Левый механизм стояночного
тормоза в сборе



PARKING ARRESTER
ASSY, L

1

5 BYDF3-3508120

Правый механизм стояночного
тормоза в сборе



PARKING REAR
ARRESTER ASSY, R

1

6 BYDF3-3502140

Левая задняя тормозная плита
в сборе



BOTTOM ASSY, REAR
ARRESTER, L

1

7 BYDF3-3502150

Правая задняя тормозная
плита в сборе



BOTTOM ASSY,
ARRESTER, R

1

8 BYDF3-3502122

Болт с фланцевой головкой
увеличенной толщины



FLANGE BOLT

8



9 BYDF3-3502110

Левый задний тормозной
суппорт в сборе



REAR BRAKE CALIPER
ASSY, L

1

10 BYDF3-3502210

Правый задний тормозной
суппорт в сборе



REAR BRAKE CALIPER
ASSY, R

1

11 Q1401060

Короткий наборный болт с
шестигранной головкой



SHORT HEX-BOLT ASSY

2



12 Q1401075

Длинный наборный болт с
шестигранной головкой



LONG HEX-BOLT ASSY

2



13 BYDF3-3502130

Задний блок фрикционных
накладок в сборе



REAR FRICTION BLOCK
ASSY

2





94

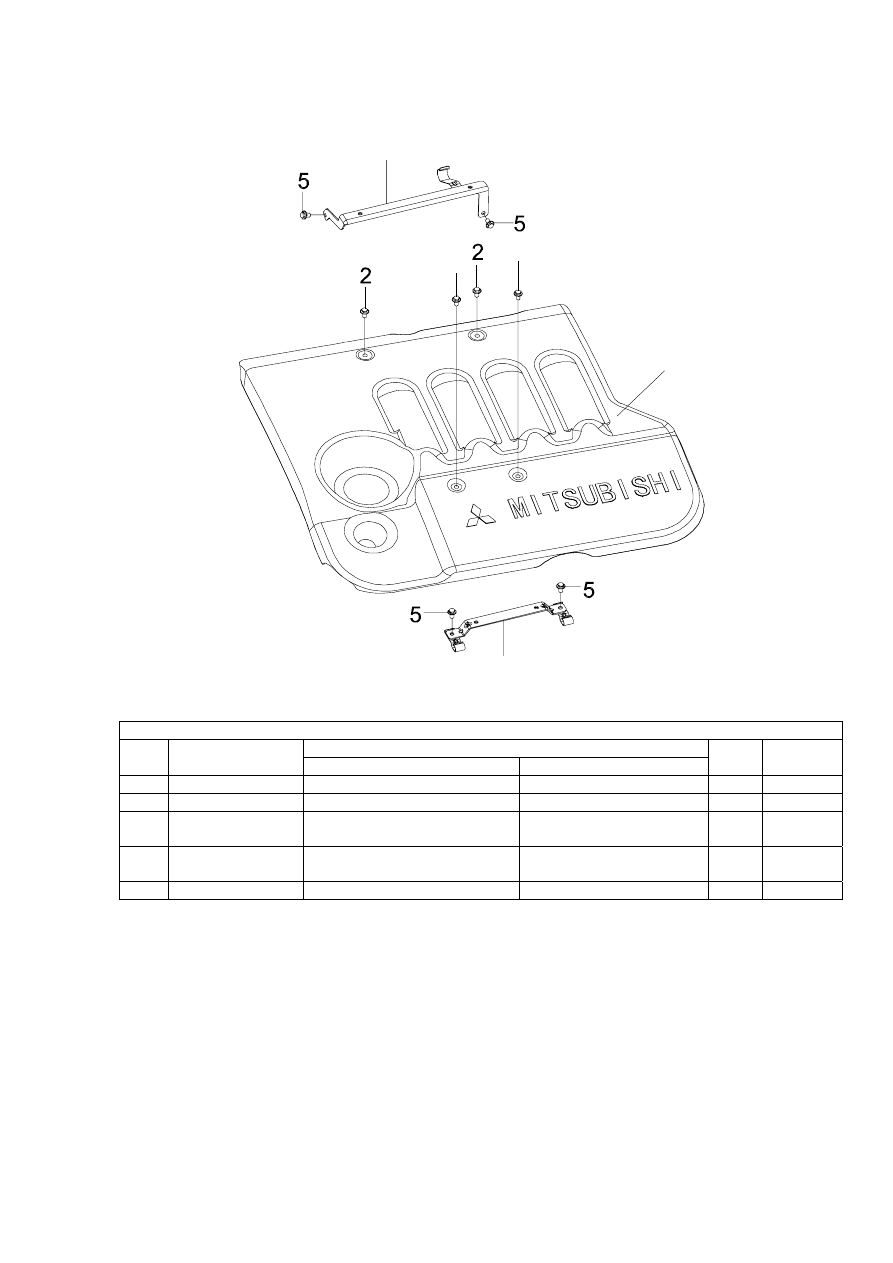

Рисунок 2-24.


1

2

2

3

4





Рисунок 2-24

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BYDF3-5531015

Капот двигателя



 ENGINE HOOD

2



2 Q1860620

Болт с фланцевой головкой



FLANGE BOLT

2



3 BYDF3D-5531011

Передний кронштейн капота 1



FRONT BRACKET 1,

HOOD

2

«Эконом
»



4 BYDF3D-5531013

Задний кронштейн капота 1



REAR BRACKET 1,

HOOD

2

5 Q1860610

Болт с фланцевой головкой



FLANGE BOLT

1





ЭЛЕКТРООБОРУДОВАНИЕ

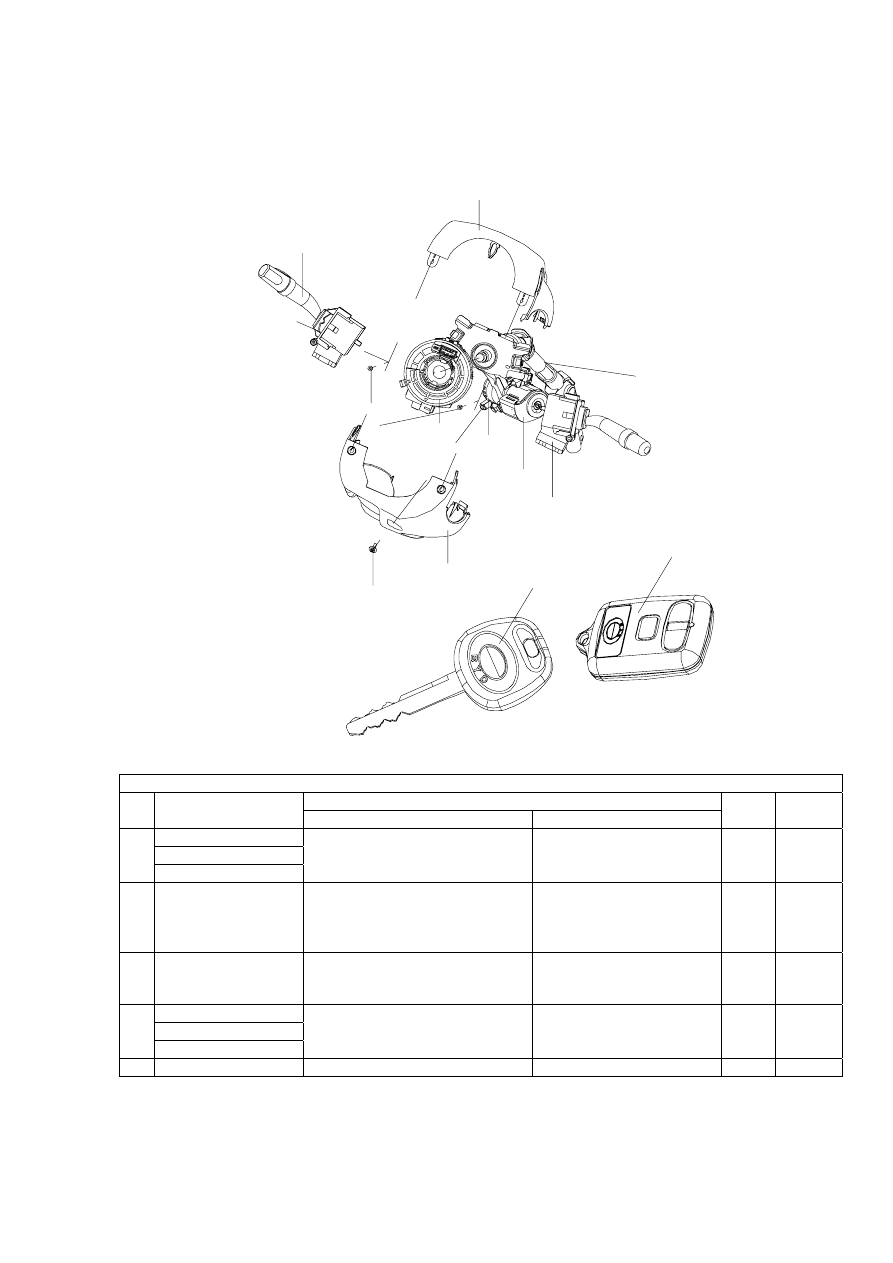

Рисунок 3-1.


1 2

1

2

3

8

6

7

5

4

1 0

1 1

9





Рисунок 3-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

BYDF3-3774100
BYDF3-3774100A

1

BYDF3-3774100B

Левый комбинированный
переключатель

COMBINATION SWITCH,
L

1

2

Q2734216A-
DZn25DH

Самоконтрящий винт типа F с
большой полусферической
головкой с вырезом под
крестовидную отвертку

CROSSED HEAD SCREW,
F-TYPE

2

3 BYDF3-3774311

Верхний кожух
комбинированного
переключателя

UPPER COVER,
COMBINATION SWITCH

1

BYDF3-5820800
BYDF3-5820800B

4

BYDF3-5820800C

Часовая пружина CLOCK

SPRING

1



5 BYDF3-3704100  Замок зажигания в сборе

IGNITION SWITCH ASSY  1
