Автомобили BYD F3 и F3R. Руководство - часть 224



84



Рисунок 2-17.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечание

17 BYDF3-3506132

Уплотнительная
прокладка



GASKET 8

Аналогично
«Flyer»

18 BYDF3-3506081

Зажим с одним
отверстием 1



SINGLE CLAMP 1

3



19 BYDF3-3506250

Задний тормозной
гибкий шланг в сборе



BRAKING HOSE
ASSY

2

20 BYDF3-3506091

Зажим с одним
отверстием 2



SINGLE CLAMP  2

2



21 BYDF3-3506080  Тормозная трубка 8



BRAKING PIPE 8

1



22 BYDF3-3506090  Тормозная трубка 9



BRAKING PIPE 9

1



23 BYDF3-3506071

Зажим с двумя
отверстиями



TWO-HOLE CLAMP

1



24 BYDF3-3506112

Четырехканальный
разветвитель



4-WAY CONNECTOR

1



25 BYDF3-3506070  Тормозная трубка 7



BRAKING PIPE 7

1



26 Q1840650

Болт с шестигранной
фланцевой головкой



FLANGE NUT

2



27 BYDF3-3506060  Тормозная трубка 6



BRAKING PIPE 6

1



28 BYDF3-3506050  Тормозная трубка 5



BRAKING PIPE 5

1



29 BYDF3-3506240

Правый передний
тормозной гибкий
шланг в сборе



FRONT BRAKING
HOSE ASSY, R

1

30 BYDF3-3550100

Антиблокировочная
система в сборе



ABS ASSY

1



31 BYDF3-3550302  Резиновая втулка



RUBBER BUSHING

2



32 Q150B0820-PD

Наборный болт с
шестигранной головкой

HEX-BOLT ASSY

2



33 BYDF3-3550103  Гайка



NUT 1



34 BYDF3-3550200

Монтажный кронштейн
антиблокировочной
системы



MOUNTING
BRACKET, ABS

1

35 BYDF3-3550301  Втулка



STEEL SLEEVE

2



36 BYDF3-3550012

Наборный болт с
шестигранной
звездчатой головкой



HEX-BOLT 1



37 BYDF3-3550011  Резиновая втулка



RUBBER BUSHING

1







85

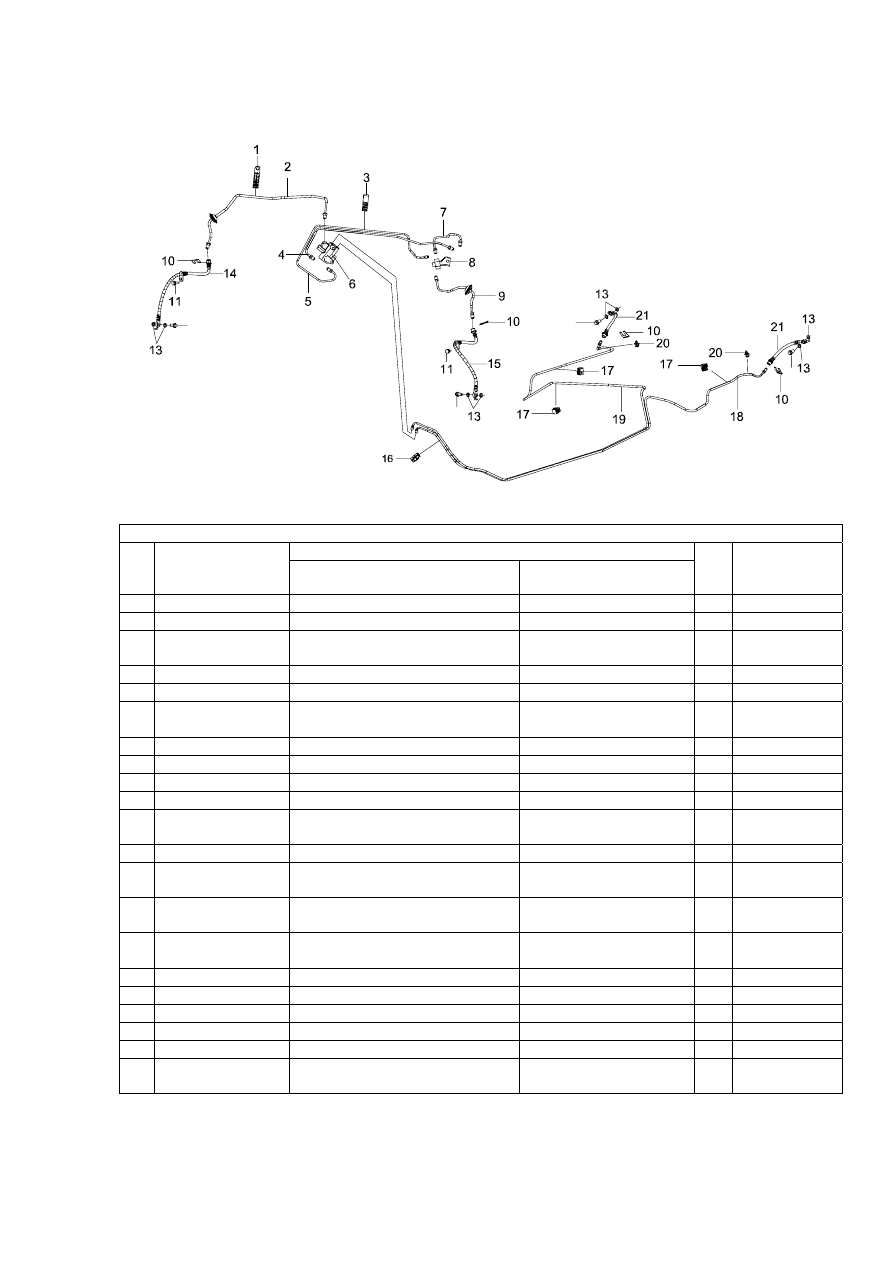

Рисунок 2-17.2 (для варианта комплектации «Эконом»)


12

12

12

12



Рисунок 2-17.2

Наименование

№

Номер части

На русском языке

На английском языке

Ко
л-
во

Примечание

1 BYDF3-3506013  Зажим с семью отверстиями



SEVEN-HOLE CLAMP

1



2 BYDF3-3506050C Тормозная трубка 5



BRAKING PIPE 5

1

«Эконом»



3 BYDF3-3506015  Зажим с тремя отверстиями 2



THREE-HOLE CLAMP
2

1

4 BYDF3-3506030C Тормозная трубка 3



BRAKING PIPE 3

1

«Эконом»



5 BYDF3-3506020C Тормозная трубка 2



BRAKING PIPE 2

1

«Эконом»



6 BYDF3-352300C

Пропорциональный клапан в
сборе



PROPORTIONING
VALVE ASSY

1 «Эконом»



7 BYDF3-3506010C Тормозная трубка 1



BRAKING PIPE 1

1

«Эконом»



8 BYDF3-3506110C Трехканальный разветвитель



3-WAY CONNECTOR

1

«Эконом»



9 BYDF3-3506040  Тормозная трубка 4



BRAKING PIPE 4

1



10 BYDF3-3506133  Ш-образный зажим



E-SHAPE CLIP

4



11 Q1460820

Наборный болт с шестигранной
головкой



 HEX-NUT ASSY

2



12 BYDF3-3506131  Полый болт



HOLLOW NUT

4



13 BYDF3-3506132  Уплотнительная прокладка



GASKET 8

Аналогично
«Flyer»



14 BYDF3-3506240

Правый передний тормозной
гибкий шланг в сборе



FRONT BRAKING
HOSE ASSY, R

1

15 BYDF3-3506230

Левый передний тормозной
гибкий шланг в сборе



FRONT BRAKING
HOSE ASSY, L

1

16 BYDF3-3506071  Зажим с двумя отверстиями



TWO-HOLE CLAMP

1



17 BYDF3-3506081  Зажим с одним отверстием 1



SINGLE CLAMP 1

3



18 BYDF3-3506080  Тормозная трубка 8



BRAKING PIPE 8

1



19 BYDF3-3506090  Тормозная трубка 9



BRAKING PIPE 9

1



20 BYDF3-3506091  Зажим с одним отверстием 2



SINGLE CLAMP  2

2



21 BYDF3-3506250

Задний тормозной гибкий шланг
в сборе



REAR BRAKING HOSE
ASSY

2





86

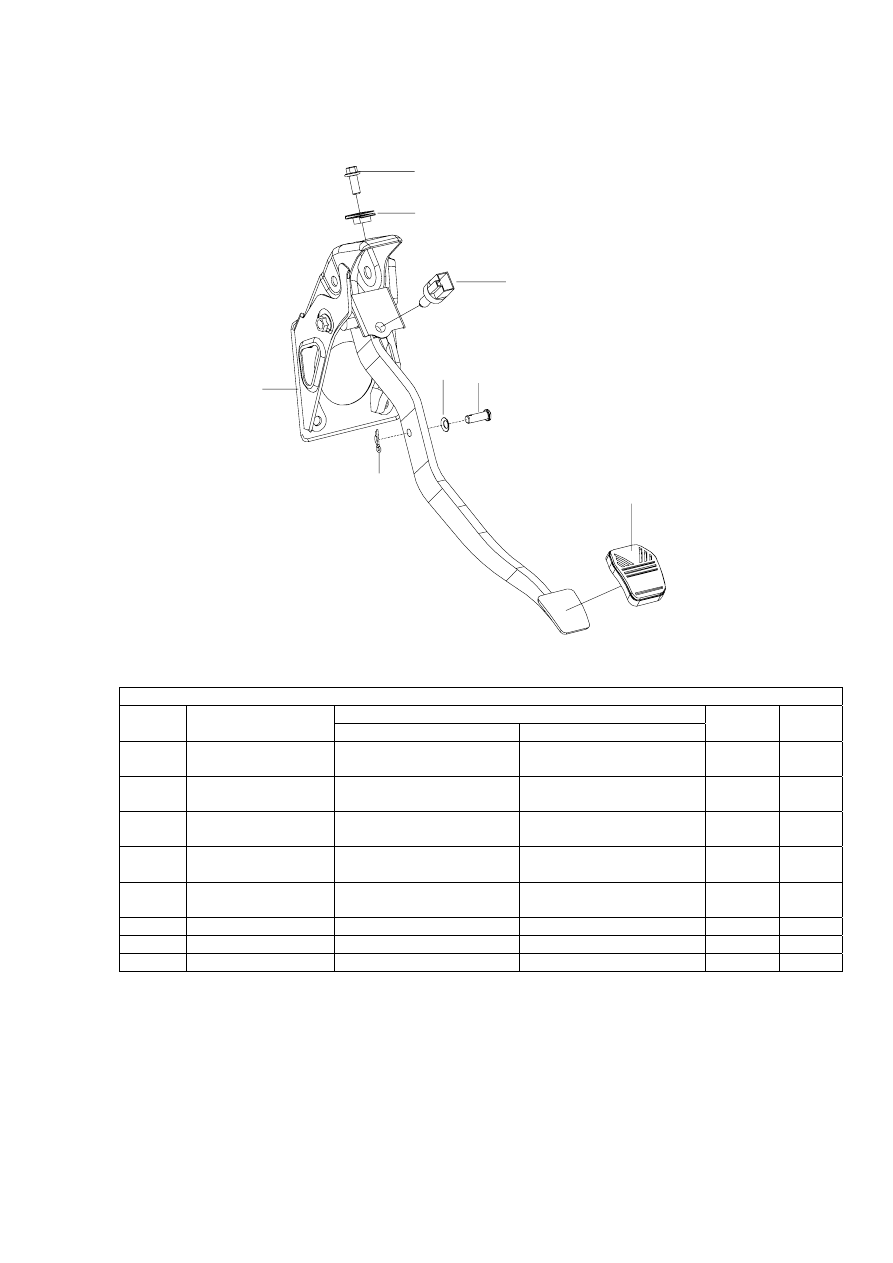

Рисунок 2-18.


1

2

3

4

5

6

7

8





Рисунок 2-18

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3504000

Педаль тормоза с
кронштейном в сборе



BRAKING PEDAL
&BRACKET ASSY

1

2 BYDF3-3504002

Резиновая накладка
педали тормоза



RUBBER PAD BRAKING
PEDAL

1

3 Q1840820

Болт с шестигранной
фланцевой головкой



HEX-BOLT W/T
FLANGE

1

4 BYDF3-3504010

Зажим и квадратная
приваренная гайка



CLIP & NUT

1



5 BYDF3-4134200

Выключатель тормозного
сигнала



BRAKING LAMP
SWITCH

1

6 Q40108

Плоская шайба



FLAT WASHER

1



7 Q5100824

Штифт



PIN SHAFT

1



8 Q50108

Фиксирующий шплинт



LOCKED PIN

1








87

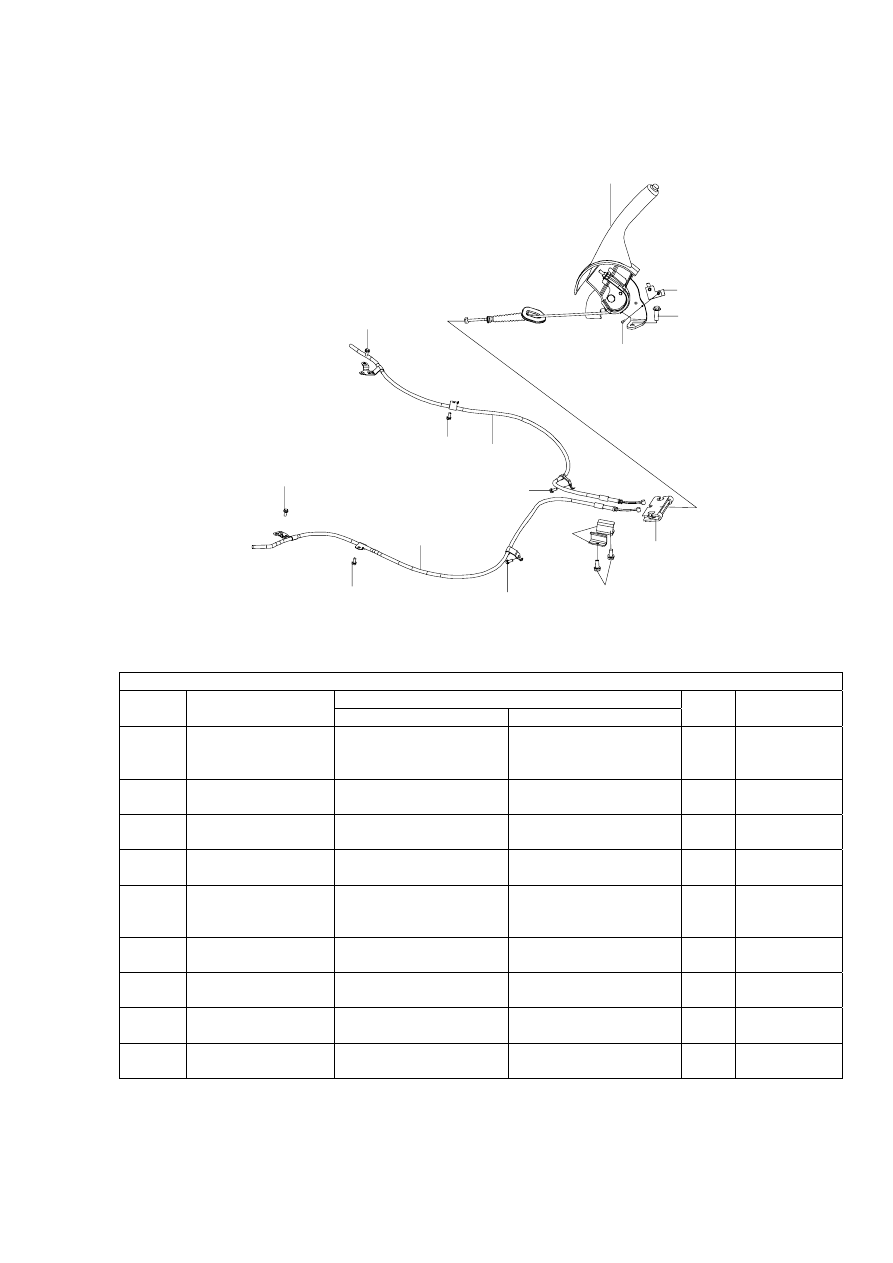

Рисунок 2-19.


4

3

2

1

5

6

6

6

6

6

6

6

7

8

9





Рисунок 2-19

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3508200

Механизм управления
стояночным тормозом в
сборе



PARKING CONTROL
MECHANISM ASSY

1

2 BYDF3-4134300

Выключатель сигнала
стояночного тормоза



PARKING LAMP
SWITCH

1

3 Q1460825

Наборный болт с
шестигранной головкой



HEX-BOLT

2



4 Q1460312

Наборный болт с
шестигранной головкой



HEX-BOLT

1



5 BYDF3-3508011

Балансировочное
отверстие стояночного
тормоза



BALANCE, PARKING
& BRAKING

1

6 Q1460620

Наборный болт с
шестигранной головкой



HEX-BOLT

8



7 BYDF3-3508502

Кронштейн крепления
тяги



BRACKET, PULL ROD

2



8 BYDF3-3508600

Трос №3 стояночного
тормоза в сборе



PARKING &BRAKING
CABLE ASSY 3#

1

9 BYDF3-3508500

Трос №2 стояночного
тормоза в сборе



PARKING &BRAKING
CABLE ASSY 2#

1
