80

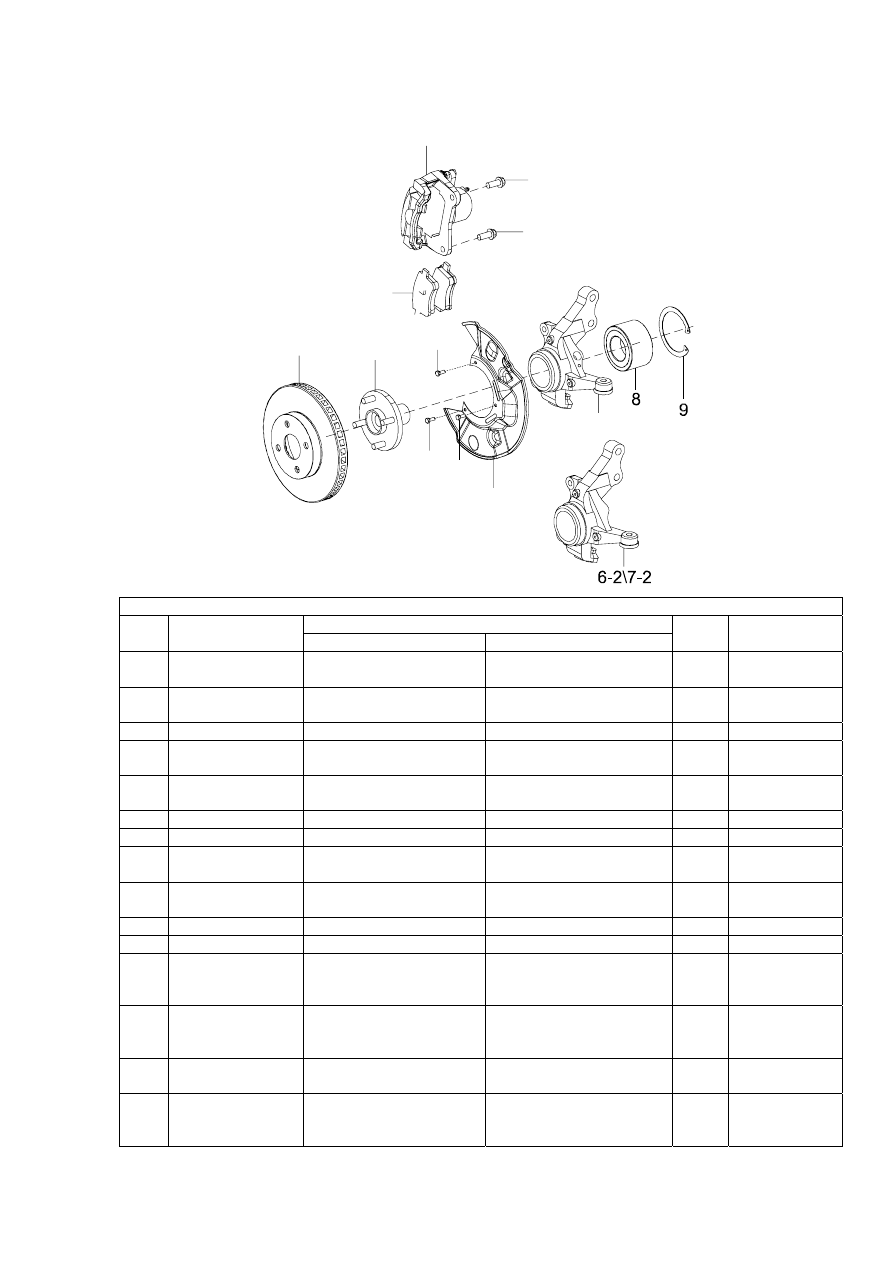

Рисунок 2-14.

3\4

5

5

5

13

12

12

10\11

6-1\7-1

2

1



Рисунок 2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1 BYDF3-3501102

Передний тормозной
диск



FRONT BRAKE DISC

2



2 BYDF3-3103000

Передняя тормозная
ступица в сборе



BRAKE HUB ASSY,
FRONT

2

3 BYDF3-3501103

Левый передний пыльник

FRONT BOOT, L

1



4 BYDF3-3501104

Правый передний
пыльник



FRONT BOOT, R

1



5 Q1420616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

6



6-1 BYDF3-3001101 Левый поворотный кулак



STEERING KNUCKLE, L

1



6-2 BYDF3-3001101C

Левый поворотный кулак



STEERING KNUCKLE, L

1

«Эконом»



7-1 BYDF3-3001102

Правый поворотный
кулак



STEERING KNUCKLE, R

1



7-2 BYDF3-3001102C

Правый поворотный
кулак



STEERING KNUCKLE, R

1

«Эконом»



8 BYDF3-3501160

Подшипник



BEARING 2

DAC4074W-3

9 BYDF3-3501101

Стопорное кольцо



SNAP RING

2



10 BYDF3-3501150

Левый передний
тормозной суппорт в
сборе



FRONT BRAKE CALIPER
ASSY, L

1

11 BYDF3-3501140

Правый передний
тормозной суппорт в
сборе



FRONT BRAKE CALIPER
ASSY, R

1

12 Q1841230

Болт с шестигранной
фланцевой головкой



FLANGE BOLT

4



13 BYDF3-3501130

Передний блок
фрикционных накладок в
сборе



FRONT FRICTION
BLOCK ASSY

2





81

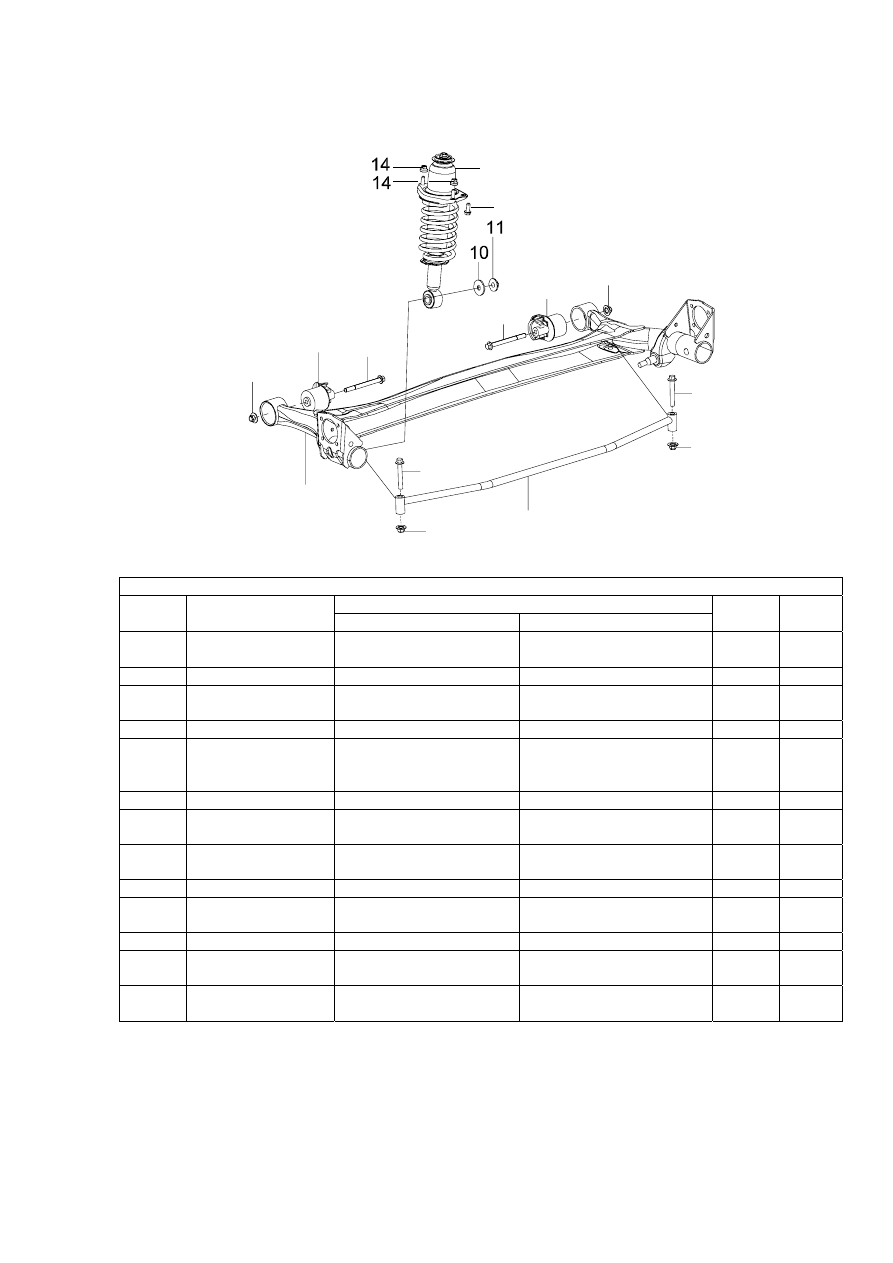

Рисунок 2-15.


1

4

3

2

8

5

7

4

3

8

6

7

9

12/13





Рисунок 2-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-2810200

Задняя сварная
торсионная балка в сборе



WELDING ASSY, REAR
TORSION MEMBER

1

2 BYDF3-2916100

Стабилизатор в сборе



STABILIZER BAR ASSY

1



3

Q1841280 (TJ)

Болт с фланцевой
головкой



FLANGE BOLT

2



4 Q33012

Фланцевая гайка



FLANGE NUT

2



5 BYDF3-2810210

Втулка опоры заднего
подрамника в сборе



BUSHING ASSY,
BRACKET, REAR SUB-
FRAME

2

6 Q14012130

Наборный болт



COMBINATION BOLT

2



7

Q33012 (p1.25-25-
TJ-Z)

Фланцевая гайка



FLANGE NUT

2



8 Q1841025

Болт с фланцевой
головкой



FLANGE BOLT

2



9 BYDF3-2915103

Шайба



GASKET 2



10 BYDF3-2915102

Увеличенная фланцевая
гайка



FLANGE NUT

2



11 BYDF3-2915101 Фланцевая гайка



FLANGE NUT

1



12

BYDF3-2915100

Левый задний
амортизатор в сборе



REAR SHOCK
ABSORBER ASSY, L

1

13 BYDF3-2915200

Правый задний
амортизатор в сборе



REAR SHOCK
ABSORBER ASSY, R

4





82

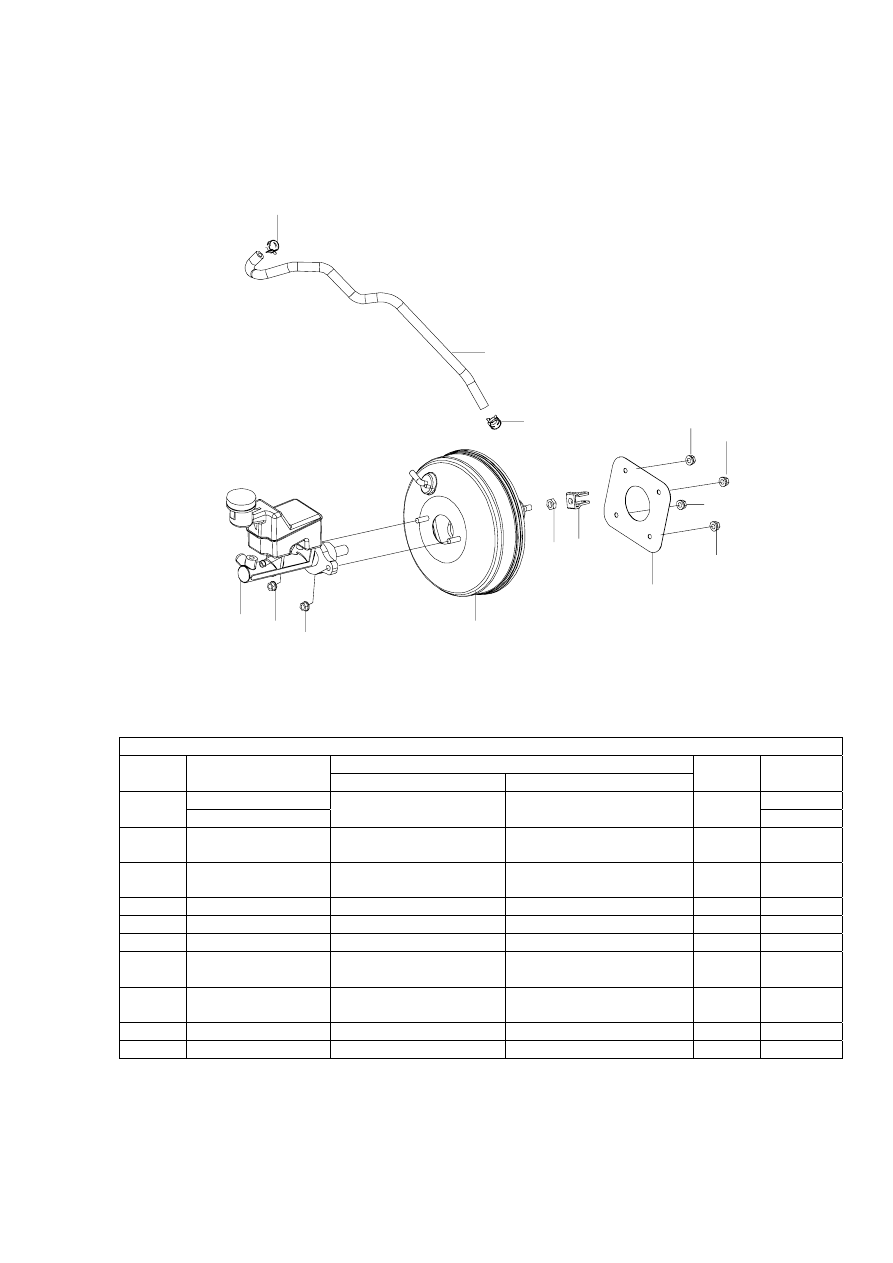

Рисунок 2-16.


9

6

5

4

3

7

8

2

2

1

7

7

7

10





Рисунок 2-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечан
ие

BYDF3-3505200

1

BYDF3-3505200C

Главный тормозной
цилиндр в сборе



MAIN BRAKE PUMP
ASSY

1

«Эконом»

2 BYDF3-3505203

Наборная шестигранная
гайка



HEX-NUT ASSY

2



3 BYDF3-3510000

Вакуумный усилитель в
сборе



VACUUM BOOSTER
ASSY

1

4 Q340B10

Шестигранная гайка



HEX-NUT 1



5 BYDF3-3510015

Вилка толкателя



PUSH ROD FORK

1



6 BYDF3-3510012

Втулка



BUSHING 1



7 Q33808

Наборная шестигранная
фланцевая гайка



HEX-NUT ASSY

4



8 BYDF3D-3510011

Вакуумный шланг
вакуумного усилителя



HOSE, VACUUM
BOOSTER

1

9 Q673B17

Хомут



SNAP RING

1



10 Q673B15

Хомут



SNAP RING

1







83

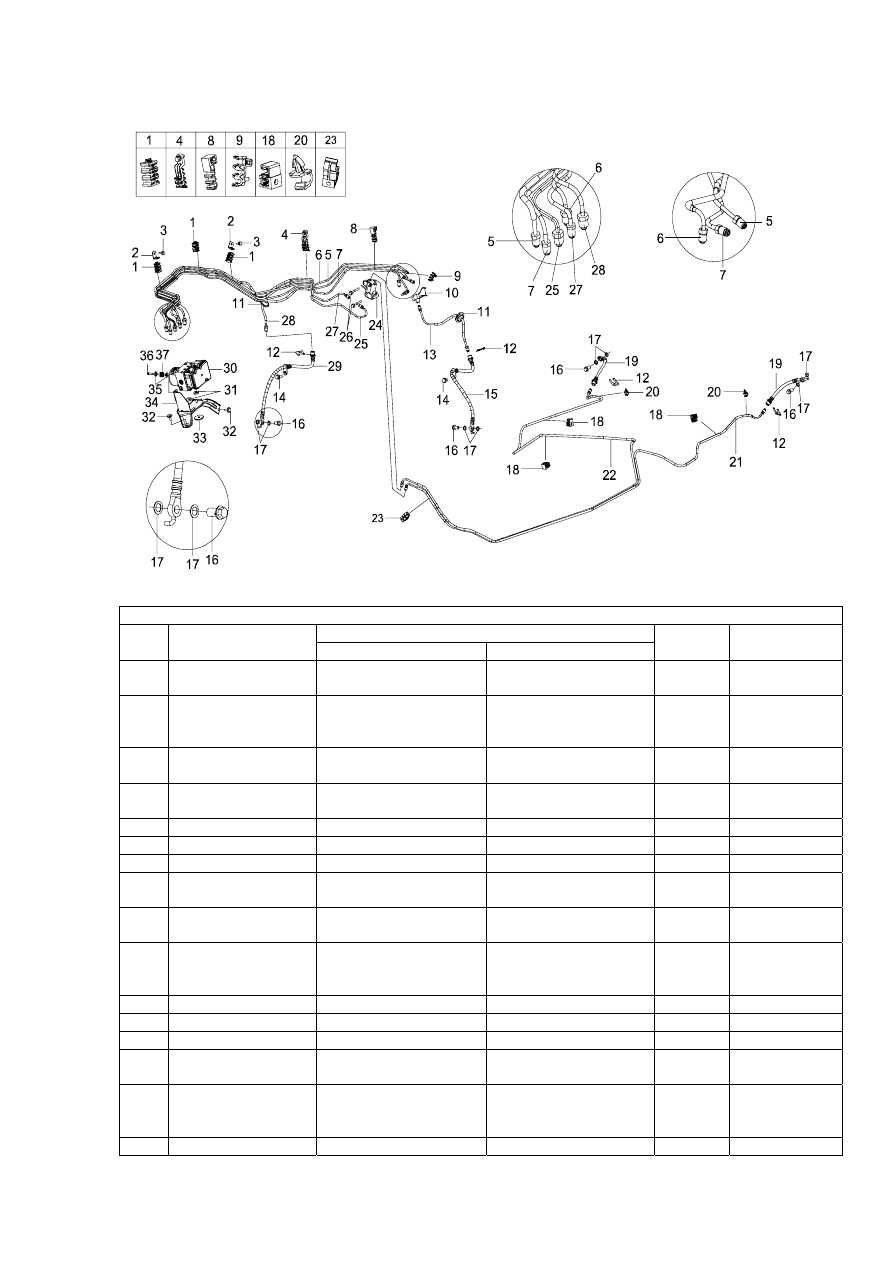

Рисунок 2-17.1 (для вариантов комплектации «Комфорт», «Респект», «Флагман»)




Рисунок 2-17.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечание

1 BYDF3-3506011

Зажим с шестью
отверстиями



SIX-HOLE CLAMP

3



2 BYDF3-3506016

Монтажный кронштейн
зажима с шестью
отверстиями



MOUNTED BRACKET  2



3 Q1460620

Наборный болт с
шестигранной головкой

HEX-NUT ASSY

2



4 BYDF3-3506013

Зажим с семью
отверстиями



SEVEN-HOLE CLAMP  1



5 BYDF3-3506010  Тормозная трубка 1



BRAKING PIPE 1

1



6 BYDF3-3506020  Тормозная трубка 2



BRAKING PIPE 2

1



7 BYDF3-3506030  Тормозная трубка 3



BRAKING PIPE 3

1



8 BYDF3-3506015

Зажим с тремя
отверстиями 2



THREE-HOLE CLAMP
2

1

9 BYDF3-3506014

Зажим с тремя
отверстиями 1



THREE-HOLE CLAMP
1

1

10 BYDF3-3506110

Двухканальный
разветвитель с
кронштейном в сборе



2-WAY CONNECTOR
& BRACKET ASSY

1

11 BYDF3-3506041  Резиновая заглушка



RUBBER PLUG

2



12 BYDF3-3506133  Ш-образный зажим



E-SHAPE CLIP

4



13 BYDF3-3506040  Тормозная трубка 4



BRAKING PIPE 4

1



14 Q1460820

Наборный болт с
шестигранной головкой

HEX-NUT ASSY

2



15 BYDF3-3506230

Левый передний
тормозной гибкий
шланг в сборе



FRONT BRAKING
HOSE ASSY, L

1

16 BYDF3-3506131  Полый болт



HOLLOW BOLT

4
