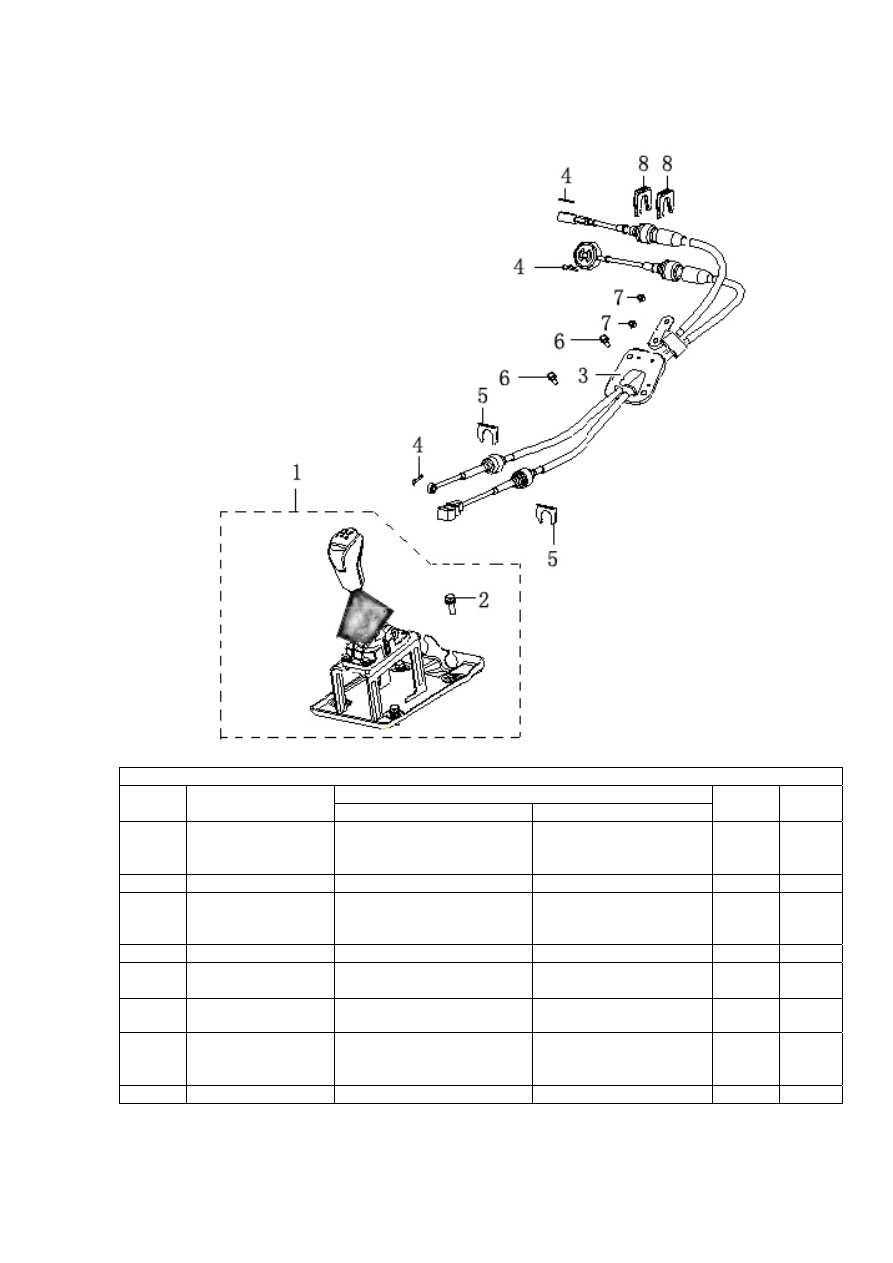

Рисунок 2-7.






Рисунок 2-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3D-1703100

Механизм управления
переключением передач в
сборе



SHIFTY CONTROL
ASSY

1

2 Q1460825

Наборный болт



COMBINATION BOLT

4



3 BYDF3D-1703200

Трос управления
переключением передач в
сборе



GEAR SHIFT CABLE
ASSY

1

4 Q50108

Фиксирующий шплинт



LOCKED PIN

3



5 BYDF3D-1703104

Ш-образный плоский
зажим



E-SHAPE CLAMP

2



6 Q1400616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

2



7 Q33206

Металлическая
шестигранная контрящая
гайка



HEX-BOLT 2



8 BYDF3-1703106

Пружинный плоский зажим



SPRING CLIP

2







73

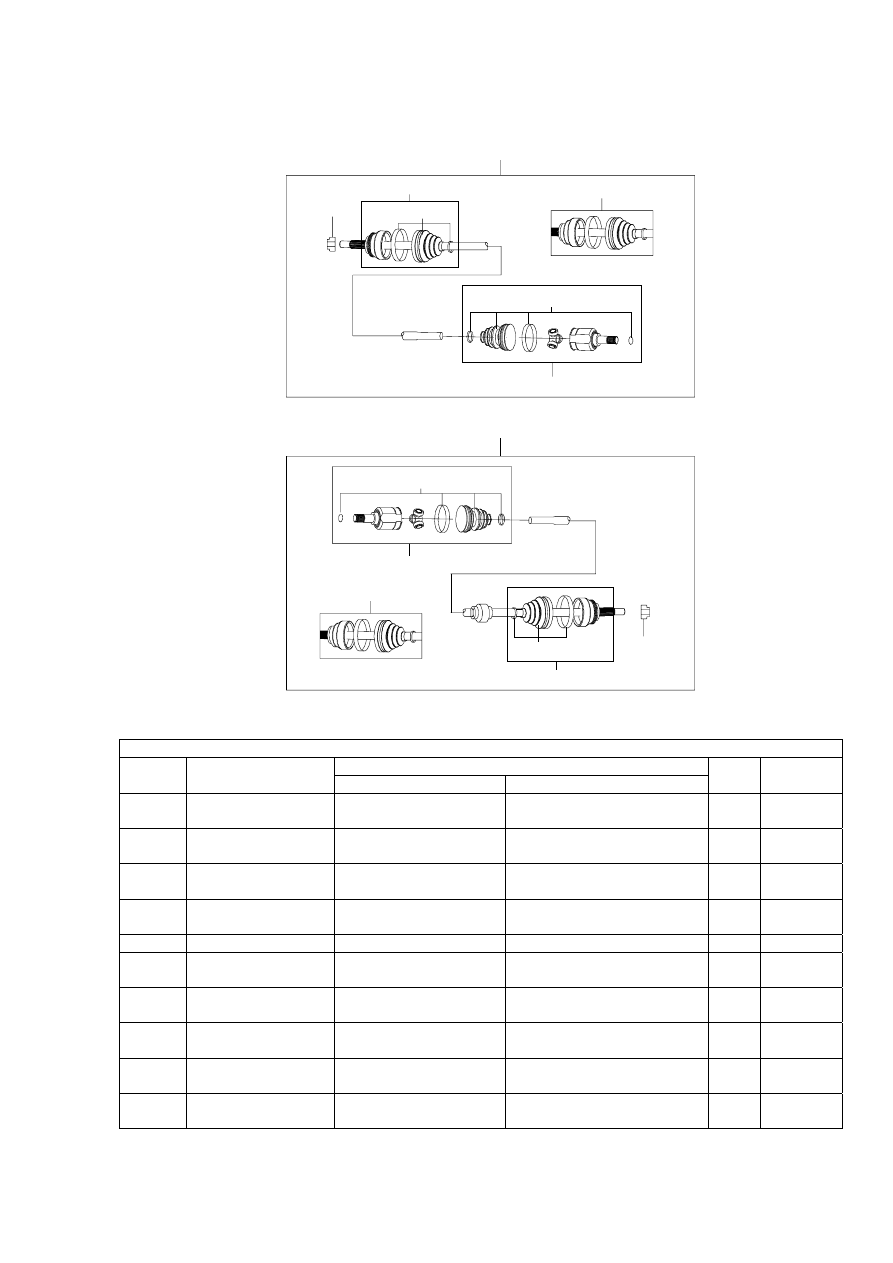

Рисунок 2-8


1

4-2

3

6

7

5

4-1

4-2

2

3

7

6

4-1

5





Рисунок 2-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

1 BYDF3D-2203100

Левый приводной вал в
сборе



DRIVING SHAFT ASSY, L

1



 BYDF3D-2203100C

Левый приводной вал в
сборе



DRIVING SHAFT ASSY, L

1

«Эконом»

2 BYDF3D-2203200

Правый приводной вал
в сборе



DRIVING SHAFT ASSY, R

1



 BYDF3D-2203200C

Правый приводной вал
в сборе



DRIVING SHAFT ASSY, R

1

«Эконом»

3 BYDF3-2203011

Гайка приводного вала



DRIVING SHAFT NUT

2



4-1 BYDF3-2203012

Наружный зажим с
пыльником в сборе



OUTER CLAMP & DUST
COVER SUB-ASSY

2

4-2 BYDF3-2203012C

Наружный зажим с
пыльником в сборе



OUTER CLAMP & DUST
COVER SUB-ASSY

2 «Эконом»

5 BYDF3-2203013

Наружный ремонтный
комплект



OUTER REPAIR ASSY

2



6 BYDF3-2203014

Внутренний зажим с
пыльником в сборе



INNER CLAMP & DUST
COVER SUB-ASSY

2

7 BYDF3-2203015

Внутренний ремонтный
комплект



INNER REPAIR ASSY

2







74

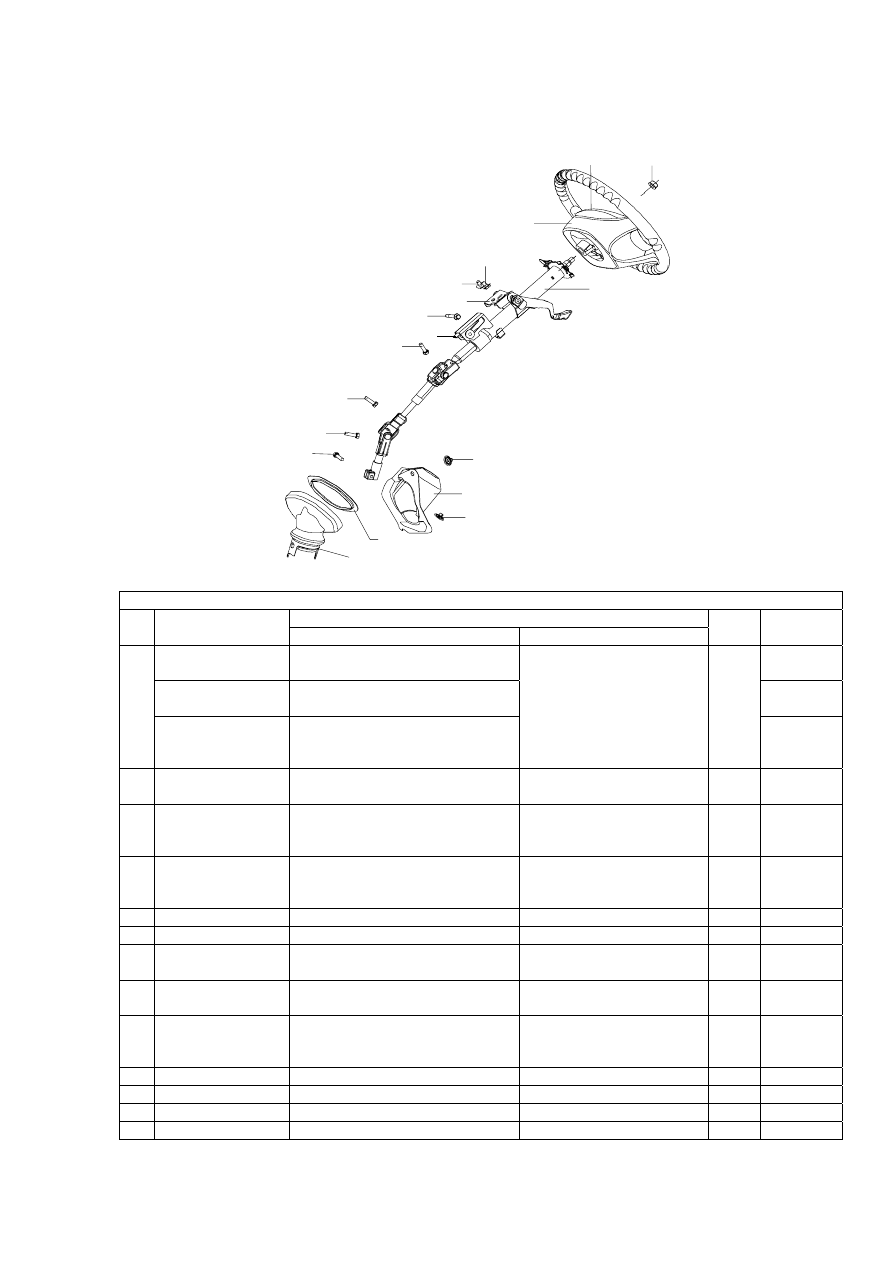

Рисунок 2-9.

4

3

7

8

8

8

8

10

10

9

12

11

1

5

5

6

13

2



Рисунок 2-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечан
ие

BYDF3-3402000

Колесо рулевого управления в
сборе





BYDF3-3402000A

Колесо рулевого управления в
сборе (с отделкой под кожу)



«Респект»

1

BYDF3-3402000B

Колесо рулевого управления в
сборе (с отделкой под кожу и
дерево)



STEERING WHEEL ASSY  1

«Флагман»

2 BYDF3-3402040C

Модуль механизма звукового
сигнала на водительском месте



HORN MECHANISM
MODULE

1 «Эконом»

3 BYDF3-3404000

Рулевая колонка с карданным
шарниром в сборе



STEERING COLUMN
AND UNIVERSINAL
JOINTASSY

1

4 BYDF3-3404020

Механизм регулировки
положения колеса рулевого
управления в сборе



TILT MACHANISM ASSY  1



5 Q150B0820

Болт с шестигранной головкой



HEX-BOLT 2



6 BYDF3-3404040  Монтажный кронштейн



MOUNTED BRACKET

1



7 Q1840855

Болт с шестигранной фланцевой
головкой



HEX-BOLT W/T FLANGE  1



8 Q1420830

Наборный болт с шестигранной
головкой



HEX-BOLT ASSY

4



9 BYDF3-3404012

Защитный кожух рулевой
колонки с карданным шарниром



SHIELD, STEERING
COLUMN AND
UNIVERSINAL JOINT

1

10 BYDF3-3404014  Пластмассовый зажим



PLASTIC CLIP

2



11 BYDF3-3412021  Пыльник



BOOT 1



12 BYDF3-3412022  Крепежный каркас пыльника



FIXED FRAME, BOOT

1



13 Q32012T13F2

Крепежная фланцевая гайка



FLANGE LOCKED NUT

1







75

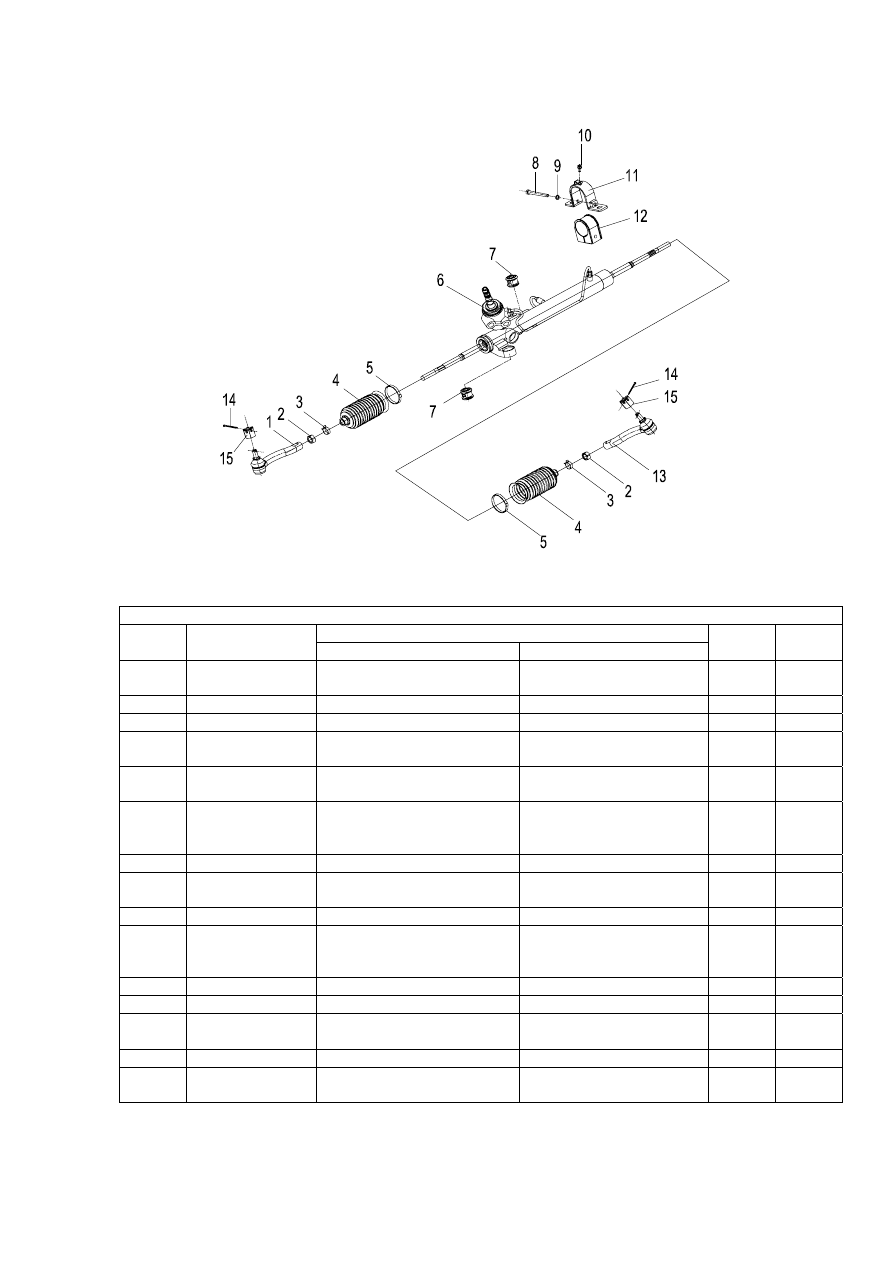

Рисунок 2-10.



Рисунок 2-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 BYDF3-3401010

Наружный шаровой шарнир
(левый)



OUTER BALL KNUCKLE
(L)

1

2 BYDF3-3401011

Затяжная гайка тяги



ROD LOCKED NUT

2



3 BYDF3-3401012

Хомут



SNAP RING

2



4 BYDF3-3401030

Защитный кожух зубчатой
рейки



RACK SHIELD

2



5 BYDF3-3401031

Бесступенчатый хомут с
одним ушком



SNAP RING

2



6 BYDF3-3401000

Усиленный рулевой
механизм с поперечной
тягой в сборе



POWER REDIRECTOR &
LATERAL PULL ROD
ASSY

2

7 BYDF3-3401103

Резиновая подкладка



RUBBER GASKET

4



8 BYDF3-3401071

Затяжной болт правого
кронштейна



LOCKED BOLT

1



9 BYDF3-3401072

Пружинная шайба



SPRING GASKET

1



10 BYDF3-3401073

Наборный болт с
шестигранной головкой с
плоской шайбой



HEX-BOLT &FLAT
GASKET COMP

1

11 BYDF3-3401070

Правый кронштейн в сборе



BRACKET ASSY, R

1



12 BYDF3-3401074

Втулка правого кронштейна



BRACKET BUSHER, R

1



13 BYDF3-3401020

Наружный шаровой шарнир
(правый)



OUTER BALL KNUCKLE
(R)

1

14 Q5003230  Разъемный шплинт



COTTER PIN

2



15 Q381B12

Шестигранная гайка с
выточкой



NOTCH HEX-NUT

2
