64



Рисунок 2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

13 BYDF3-1203220

Центральная сварная
секция выхлопной трубы
в сборе



WELDING ASSY,
CENTRAL EXHAUST PIPE

1

14 BYDF3-1200320

Резиновый подвес 3



RUBBER HANGER 3

2



15 BYDF3-1203320

Задняя сварная секция
выхлопной трубы в
сборе



WELDING ASSY, REAR
EXHAUST PIPE

1

16 BYDF3-1208105

Теплоизоляционная
пластина главного
глушителя



HEAT INSULATOR, MAIN
SILENCER

1

17 BYDF3-1208106

Резиновая подкладка



RUBBER CUSHION

1



18 Q1400618

Наборный болт с
шестигранной головкой
M6x18



HEX-BOLT ASSYM6×18

3



19

BYDF3D-
3611100

Задний датчик
кислорода



REAR OXYGEN SENSOR

1







65

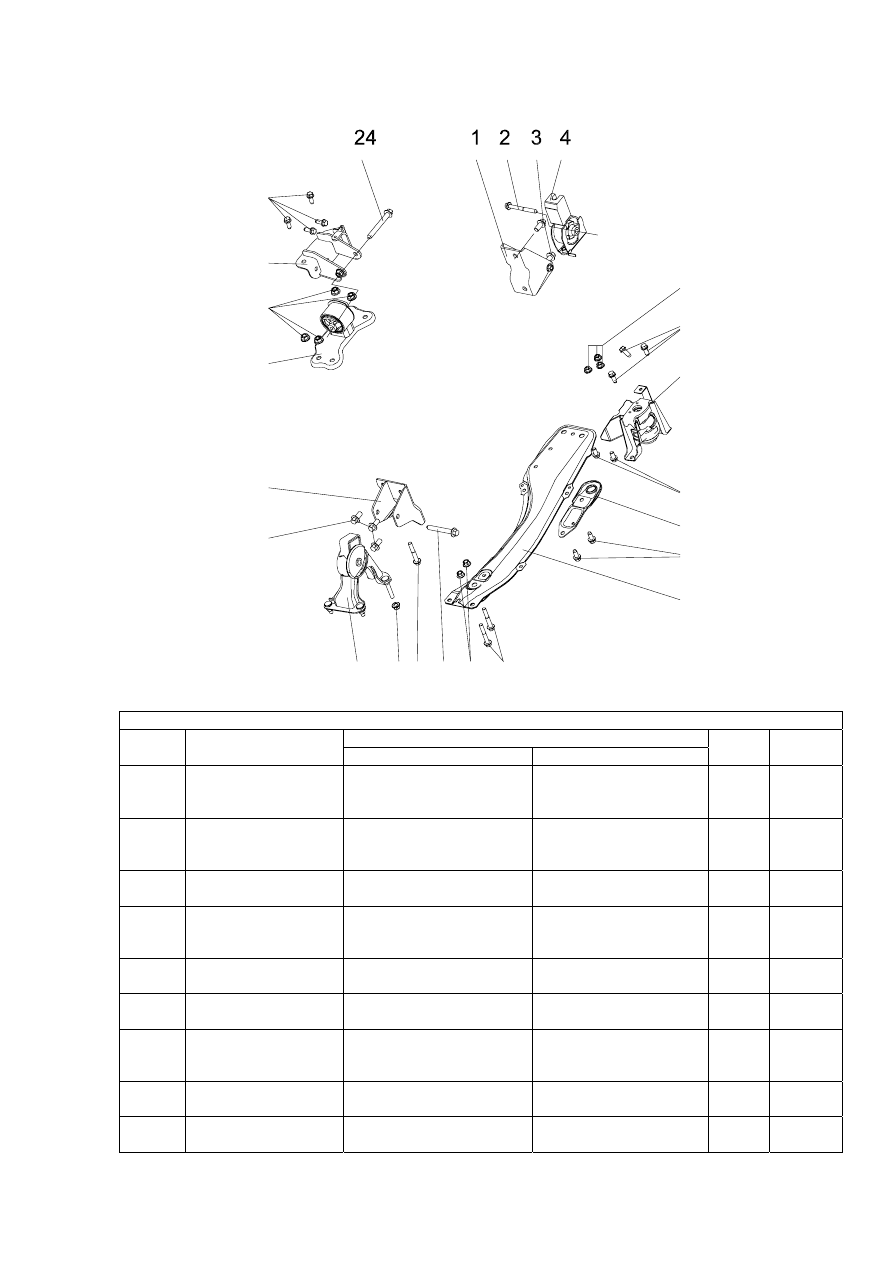

Рисунок 2-3.


23

22

21

20

19

18

17 1615 1413 12

11

10

9

8

7

6

5





Рисунок 2-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3D-1001130

Монтажный кронштейн
передней подвески
двигателя



MOUNTED BRACKET,
FRONT SUSPENSION,
ENGINE

1

2

Q1841095 (P1.25-35-
TJ-Z)

Болт с большой
шестигранной фланцевой
головкой



HEX-BOLT W/T
FLANGE

1

3

Q1841225 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

2

4 BYDF3D-1001110

Монтажная опора
передней подвески
двигателя



FRONT APPENED
MOUNTED BRACE,
ENGINE

1

5

Q32010 (p1.25)

Шестигранная фланцевая
гайка



HEX-NUT W/T
FLANGE

3

6

Q1841025 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

3

7 BYDF3D-1001510

Монтажная опора правой
подвески двигателя



RIGHT APPENDED
MOUNTING BRACE,
ENGINE

1

8

Q1841020 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE



2

9 BYDF3-1001604

Передняя буксировочная
пластина



FRONT TRAILING
PLATE

1



66



Рисунок 2-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

10

Q1401020 (p1.25)

Наборный болт с
шестигранной головкой



BOLT 2



11 BYDF3-1001600

Сварная продольная балка
подвески двигателя в
сборе



WELDING ASSY,
ENGINE LONGERON

1

13

Q32010 (p1.25-FZ)

Металлическая
шестигранная фланцевая
самоконтрящая гайка



HEX-NUT W/T
FLANGE

2

14

Q1841290 (p1.25-35-
TJ-Z)

Болт с шестигранной
фланцевой головкой



HEX-BOLT W/T
FLANGE

1

15

Q1841060 (P1.25-30-
TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

1

16

Q33010 (p1.25)

Металлическая
шестигранная фланцевая
контрящая гайка



HEX-NUT W/T
FLANGE

3

17 BYDF3D-1001210

Монтажная опора задней
подвески двигателя



REAR APPENDED
MOUNTED BRACE,
ENGINE

1

18

Q1841225 (p1.25-TJ)

Болт с шестигранной
фланцевой головкой (TJ)



HEX-BOLT W/T
FLANGE

3

19 BYDF3D-1001230

Монтажный кронштейн
задней подвески двигателя

MOUNTED BRACKET,
REAR SUSPENSION,
ENGINE

1

20 BYDF3D-1001410

Монтажная опора левой
подвески двигателя



MOUNTED BRACE,
LEFT SUSPENSION,
ENGINE

1

21

Q32012 (p1.25)

Шестигранная фланцевая
гайка



HEX-NUT W/T
FLANGE

4

22 BYDF3D-1001430

Монтажный кронштейн
левой подвески двигателя



MOUNTED BRACKET,
LEFT SUSPENSION,
ENGINE

1

23

Q1841025 (p1.25-TJ)

Наборный болт с
шестигранной фланцевой
головкой (TJ)



HEX-BOLT W/T
FLANGE

4

24

Q1841095 (P1.25-35-
TJ-Z)

Болт с большой
шестигранной фланцевой
головкой



HEX-BOLT W/T
FLANGE

1





67

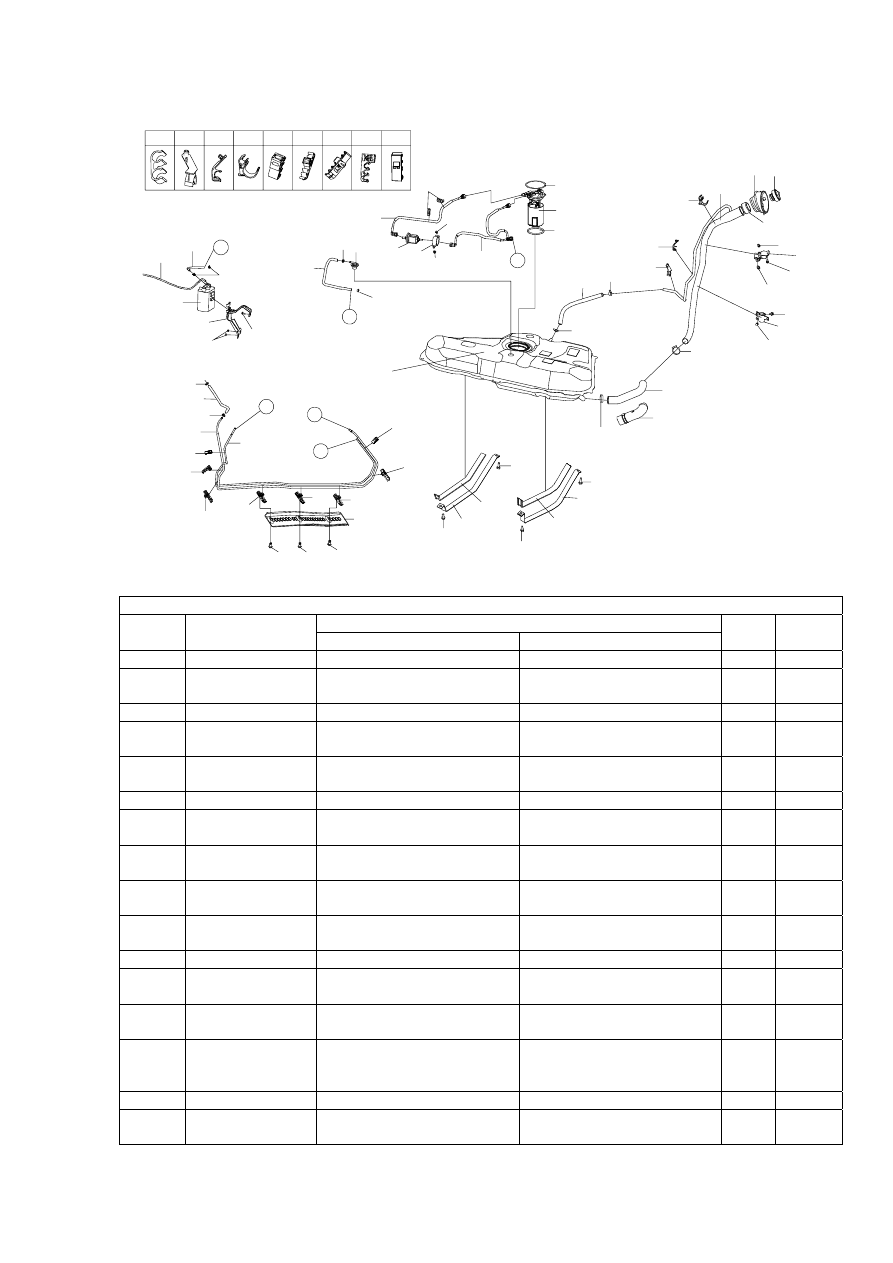

Рисунок 2-4.


47

51

50

49

48

44

42

41

40

38

39

37

35

34

33

31

30

28

29

27

25

23

21 22

20

19

18

17

16

15

14

13

12

11 10

9

8

7

3

6

5

4

3

2

C

B

A

1

A

B

36

46

15

42

43

40

32

26

C

52

53

54

55

24

24

30

33

33

33

40

42

39

45

48

19

38

39 40

43

44

18

17

6





Рисунок 2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1 BYDF3-1101100

Топливный бак в сборе



FUEL TANK ASSY

1



2 BYDF3-1104301

Отводной шланг для
топливных паров



EXHAUST HOSE, FUEL
VAPOR

1

3 Q673B13  Пружинный хомут



SPRING SNAP RING

2



4 BYDF3-1101500

Противонаклонный клапан в
сборе



ANTI-TILT VALVE ASSY

1



5 BYDF3-1104100

Впускной топливный шланг
1 в сборе



HOSE 1ASSY, FUEL INLET   1



6 BYDF3-1104017

Хомут с двумя отверстиями



TWO-HOLE CLAMP

2



7 BYDF3-1104200

Впускной топливный шланг
2 в сборе



HOSE 2 ASSY, FUEL INLET  1



8 Q1460516

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



9 Q1460620

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



10 BYDF3-1105120

Кронштейн топливного
фильтра



BRACKET, FUEL FILTER

1



11 BYDF3-1105110

Топливный фильтр



FUEL FILTER

1



12 BYDF3-1101201

Пружинная стопорная
шайба топливного насоса



SPRING RETAINER RING,
OIL PUMP

1

13

BYDF3D-
3767100

Неразборный электрический
топливный насос



ELECTRIC FUEL PUMP

1



14 BYDF3-1101202

Кольцевая уплотнительная
прокладка топливного
насоса



O-SHAPE GASKET, FUEL
PUMP

1

15 Q67522

Червячный хомут



WORM SNAP RING

2



16 BYDF3-1100207

Дренажный заправочный
шланг



VENTILATING HOSE

1
