60

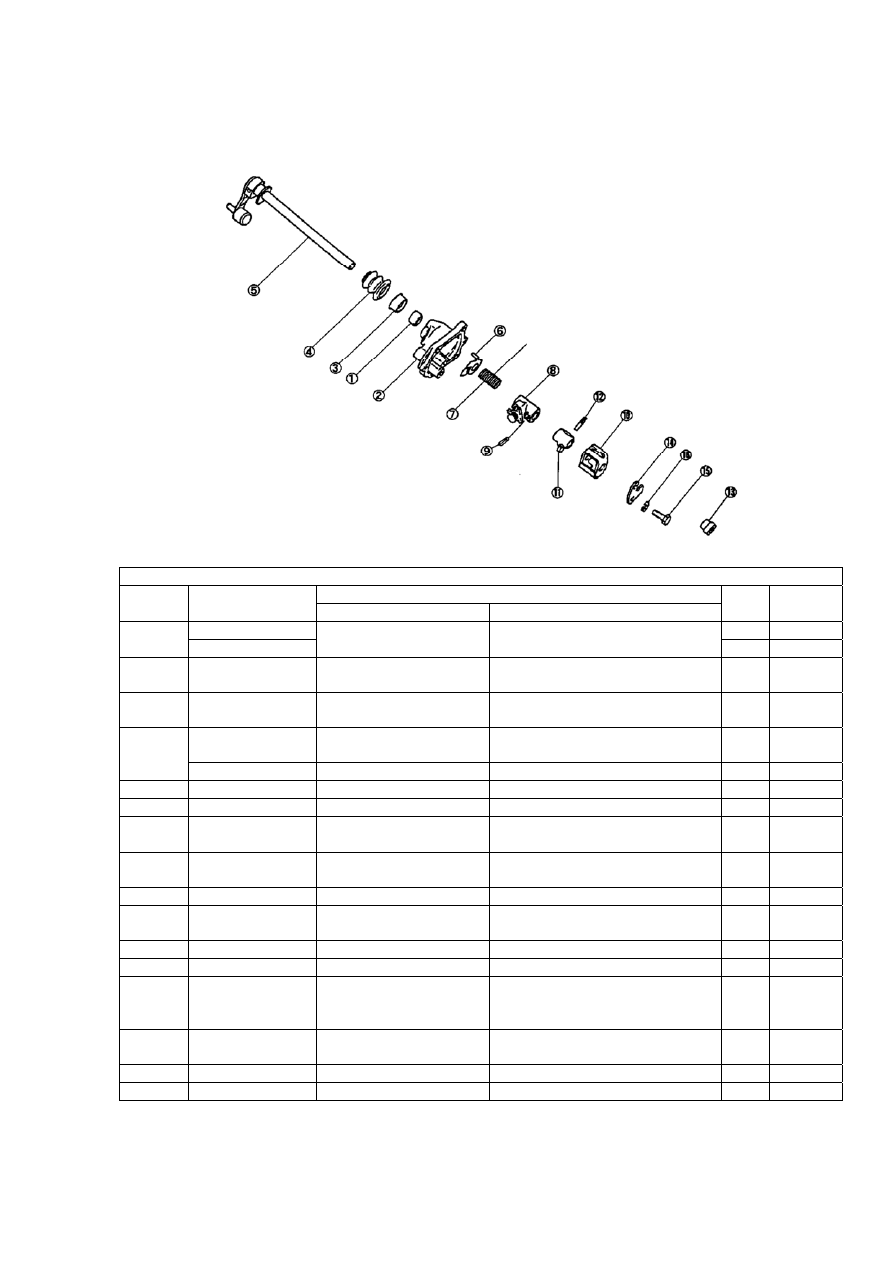

Рисунок 1-2-16.

Переводной вал







Рисунок 1-2-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

BS15-1700803 1



1

BS15-1700803A

 Игольчатый
подшипник



NEEDLE BEARING

1

2

BS15-1702028

Кожух управляющего
вала



HOUSING, CONTROL SHAFT

1



3 BS15-1702803

Сальник (управляющий
вал)



OIL SEAL, CONTROL SHAFT

1

BS15-1702030

Пыльник управляющего
вала



DUST BOOT, CONTROL SHAFT

1

4

BS15-1702021

Переводная тяга



SHIFT ROD

1



5 BS15-1702018

Управляющий вал



CONTROL SHAFT

1



6 BS15-1702016

Регулировочная шайба



ADJUSTING WASHER

1



7 BS15-1702017

Возвратная пружина
нейтральной передачи



NEUTRAL RETURNING
SPRING

1

8 BS15-1702903

Ограничительный блок
в сборе



LIMITED PAD ASSY

1

9 471Q-0472572



Пружинный шплинт



SPRING PIN

1



10 BS15-1702015

Блокировочная
пластина



INTER-LOCK PLATE

1

11 BS15-1702019

Управляющий рычаг



CONTROL ARM

1



12 BS15-1702020

Фиксирующий шплинт



LOCKED PIN

1



13 BS15-1702804

Возвратная пружина
нейтральной передачи в
сборе



NEUTRAL RETURNING
SPRING ASSY

1



14 BS15-1702026

Ограничительный
кронштейн



LIMITED BRACKET

1

15 BS15-1702029

Болт



BOLT 1



16 471Q-0450405

Пружинная шайба



SPRING WASHER

1





ШАССИ

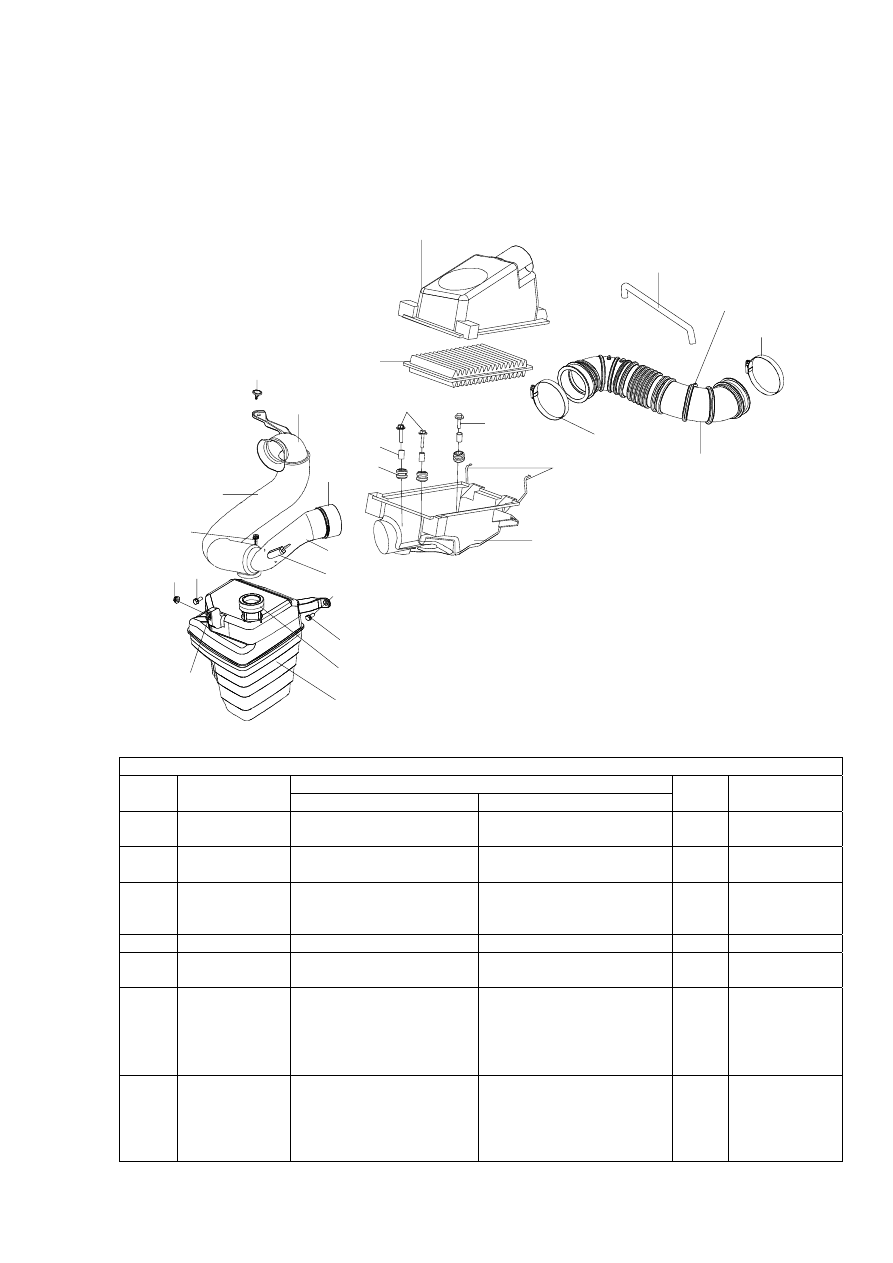

Рисунок 2-1.


21

20

19

2

1

22

23

24

3

4

4

5

6

7

8

9

10

11

12

13

14

15

16

17

1814





Рисунок 2-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

BYDF3D-
1109131

Верхний кожух
воздушного фильтра



UPPER HOUSING, AIR
FILTER

1

2

BYDF3D-
1109203

Продувочный шланг
картера коленчатого вала



VENT PIPE, CRANKCASE

1



3

BYDF3D-
1109202

Штуцер продувочного
шланга картера
коленчатого вала



FITTING, VENT PIPE,
CRANKCASE

1

4 Q67570  Червячный хомут



SNAP RING

2



5

BYDF3D-
1109201

Впускное колено



 AIR INLET ELBOW PIPE

1



6

Q150B0628-
PD

Наборный болт с
шестигранной головкой (с
шайбой с большим
диаметром 20 мм и малым
диаметром 6 мм)



HEX-BOLT ASSY

1



7

Q150B0632-
PD

Наборный болт с
шестигранной головкой (с
шайбой с большим
диаметром 20 мм и малым
диаметром 6 мм)



HEX-BOLT ASSY

2





62



Рисунок 2-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

8

BYDF3-
1109136

Внутренняя
металлическая втулка



METALLIC INNER
BUSHING

3

9

BYDF3-
1109135

Резиновая втулка



RUBBER BUSHING

3



10

BYDF3-
1109134

Зажимная соединительная
скоба верхнего и нижнего
кожуха



CONNECTING CLASP

2



11

BYDF3-
1109133

Нижний кожух
воздушного фильтра



LOWER HOUSING, AIR
FILTER

1

12

BYDF3-
1109113

Задняя часть впускного
воздушного патрубка



REAR PART, AIR INLET
PIPE

1

13

BYDF3-
1109114

Поролоновая подкладка
впускного воздушного
патрубка



FOAM PAD, AIR INLET
PIPE

1

14 Q1400618

Болт с шестигранной
головкой



HEX-BOLT ASSY

2



15

BYDF3-
1109123

Поролоновая манжета
резонатора



FOAM JACKET,
RESONATOR

1

16

BYDF3-
1109122

Резонатор



RESONATOR 1



17

BYDF3-
1109121

Наборный болт (M6)



BOLT ASSY

1



18 Q32006

Фланцевая гайка



FLANGE NUT

1



19 Q1400616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



20

BYDF3-
1109112

Защитная манжета
впускного воздушного
патрубка



JACKET, AIR INLET PIPE

1



21

BYDF3-
1109116

Наборный зажим



COMBINATION CLASP

1



22

BYDF3-
1109111

Передняя часть впускного
воздушного патрубка



FRONT PART, AIR INLET
PIPE

1

23

BYDF3-
1109115

Поролоновая защитная
манжета впускного
воздушного патрубка



FOAM JACKET, AIR
INLET PIPE

1

24

BYDF3-
1109132

Патрон воздушного
фильтра



CORE, AIR FILTER

1







63

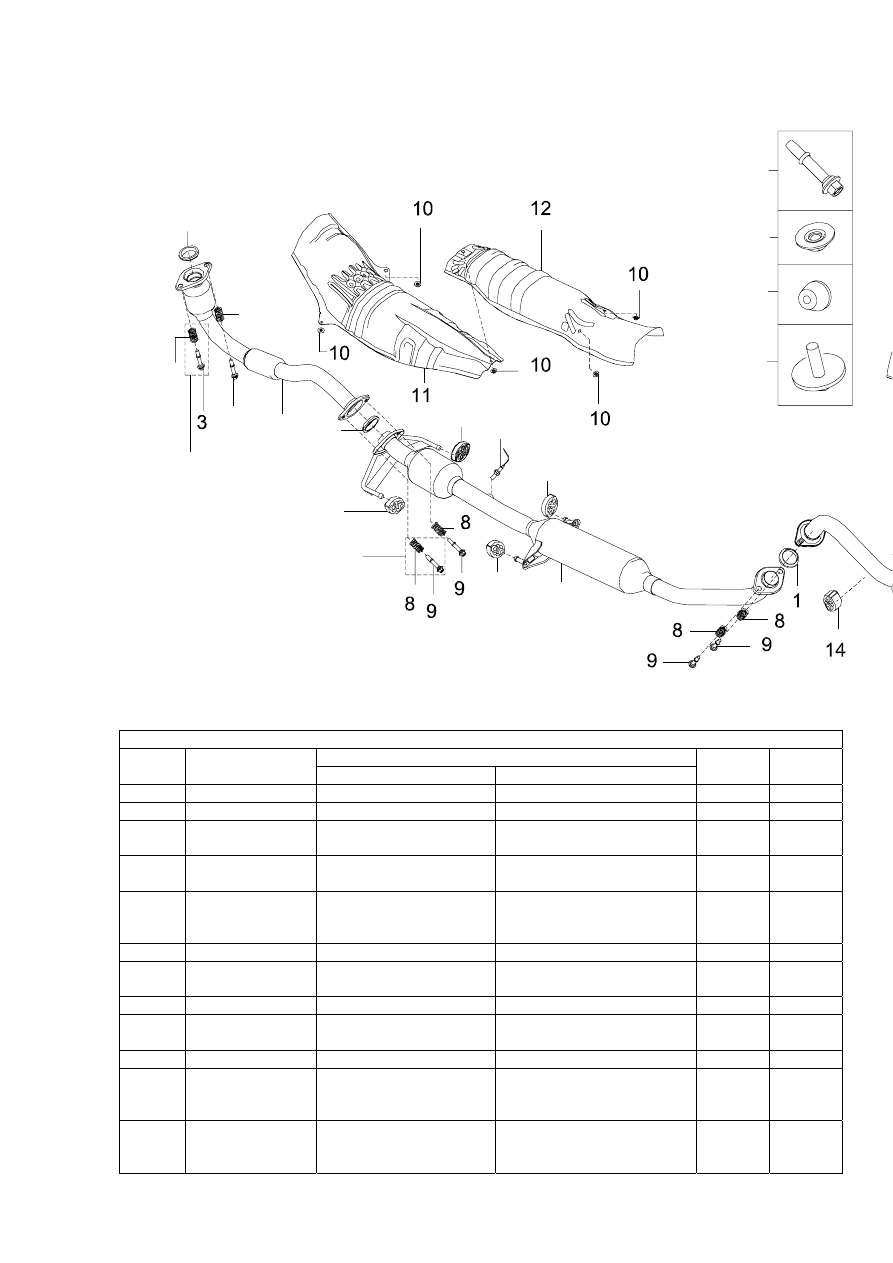

Рисунок 2-2.


1

2

2

3

4

1

6

6

7

6

6

13

16

9

18

17

10

5

19



Рисунок 2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 BYDF3-1203201

Кольцевое уплотнение



SEAL RING

3



2 BYDF3-1203112

Пружина 1 (длина 40)



SPRING I (LENGTH 40)

2



3 BYDF3-1203111

Соединительный болт
(длина 43)



LINKING BOLT I
(AVAILABLE LENGTH 43)

2

4 BYDF3-1203110

Соединительный болт 1
пружины в сборе



SPRING LINKING BOLT
ASSY I

2

5

BYDF3D-
1203120

Передняя сварная секция
выхлопной трубы в
сборе



WELDING ASSY, FRONT
EXHAUST PIPE

1

6 BYDF3-1200110

Резиновый подвес 1



RUBBER HANGER 1

4



7 BYDF3-1203310

Соединительный болт 2
пружины в сборе



SPRING LINKING
BOLTASSY2

4

8 BYDF3-1203312

Пружина 2 (длина 43)



SPRING 2 (LENGTH 43)

4



9 BYDF3-1203311

Соединительный болт 2
(длина 39)



LINKING BOLT 2
(AVAILABLE LENGTH 39)

4

10 BYDF3-1208104

Наборная гайка (M6)



NUT ASSY M6

6



11 BYDF3-1208102

Теплоизоляционная
пластина 1 центральной
секции выхлопной трубы

HEAT INSULATOR I,
CENTRAL EXHAUST PIPE

1

12 BYDF3-1208103

Теплоизоляционная
пластина 2 центральной
секции выхлопной трубы

HEAT INSULATOR 2,
CENTRAL EXHAUST PIPE

1
