56

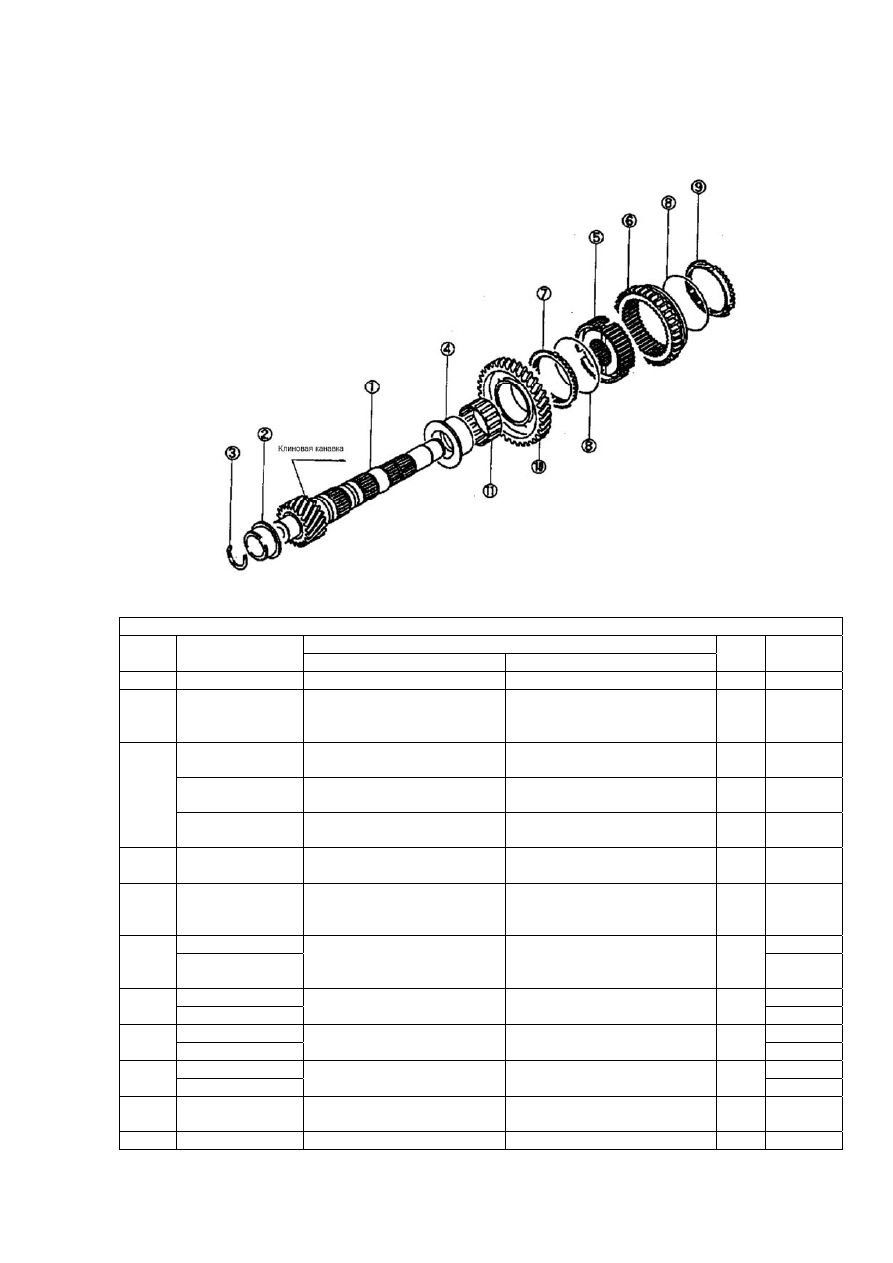

Рисунок 1-2-13.

Выходной вал



Рисунок 1-2-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

 1

BS15-1701004

Выходной вал



OUTPUT SHAFT

1



2 BS15-1701802

Цилиндрический
игольчатый подшипник
(внутренняя обойма)



NEEDLE BEARING (INSIDE)

1

BS15-1701039-1

Упорная пружинная шайба
(1 размер)



SPRING RETAINING RING 1

1

BS15-1701039-2

Упорная пружинная шайба
(2 размер)



SPRING RETAINING RING 2

1


3

BS15-1701039-3

Упорная пружинная шайба
(3 размер)



SPRING RETAINING RING 3

1

4 BS15-1701018

Втулка вала ведомой
шестерни первой передачи



FIRST SHIFT DRIVEN GEAR
SHAFT JACKET

1



5 BS15-1701022

Зубчатая ступица механизма
синхронизации первой-
второй передачи



FIRST-SECOND
SYNCHRONIZER HUB

1



BS15-1701027



6

BS15-1701027A

Зубчатая втулка механизма
синхронизации первой-
второй передачи



FIRST-SECOND
SYNCHRONIZER JACKET

1



BS15-1701030



7

BS15-1701030A

Кольцо синхронизатора
первой передачи



FIRST SHIFT
SYNCHRONIZER RING

1



BS15-1701036



8

BS15-1701036A

 Пружина синхронизатора



SYNCHRONIZER SPRING

2



BS15-1701028



9

BS15-1701028A

Кольцо синхронизатора



SYNCHRONIZER RING

1



10 BS15-1701005

Ведомая шестерня первой
передачи



FIRST SHIFT DRIVEN GEAR

1

11 BS15-1701805

Игольчатый подшипник



NEEDLE BEARING

1







57

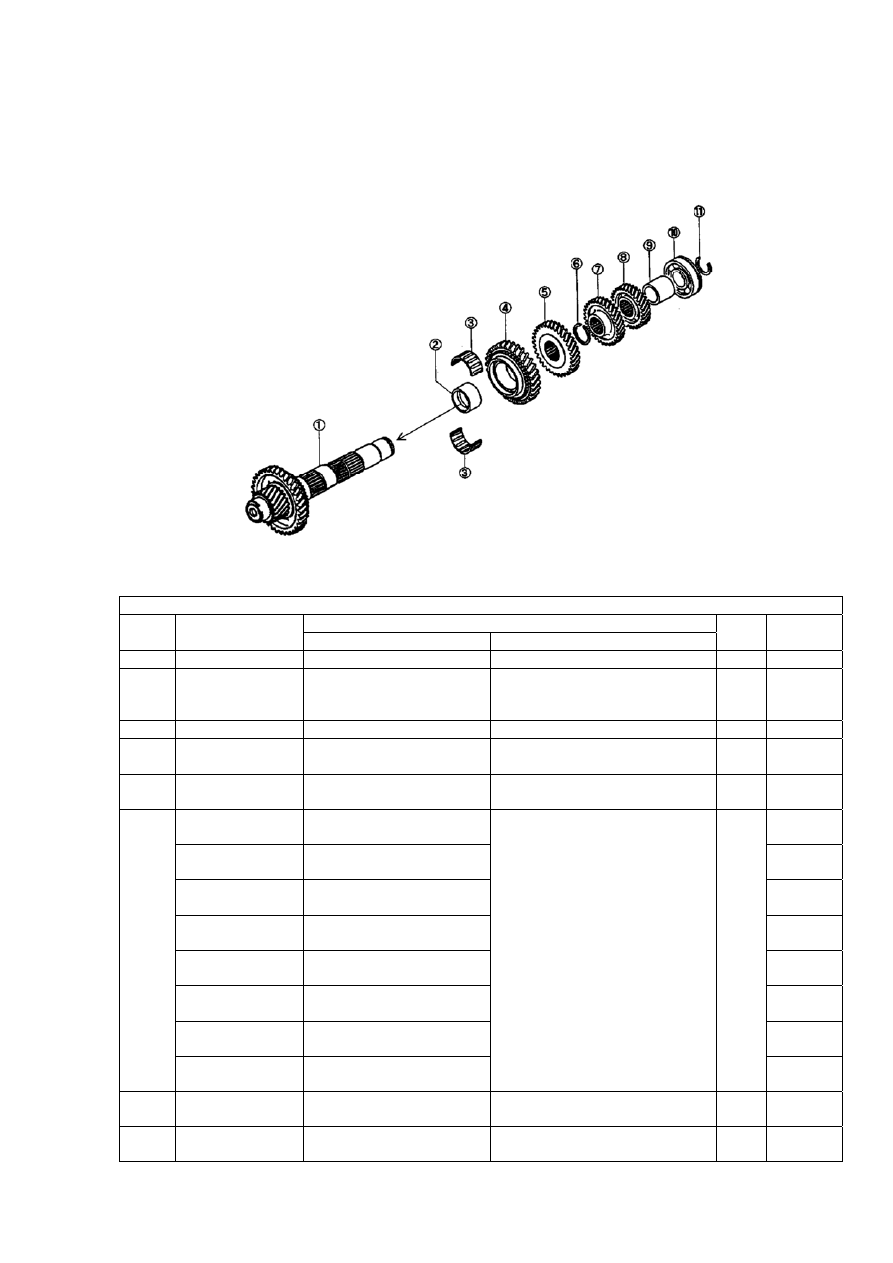

Рисунок 1-2-14.

Выходной вал







Рисунок 1-2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1



Выходной вал



OUTPUT SHIFT

1



 BS15-1701019

Втулка вала ведомой
шестерни второй
передачи



SECOND SHIFT DRIVEN
GEAR SHAFT JACKET

1



3 BS15-1701807



Игольчатый подшипник



NEEDLE BEARING

1



4 BS15-1701006

Ведомая шестерня второй
передачи



SECOND SHIFT DRIVEN
GEAR

1

5 BS15-1701007

Ведомая шестерня
третьей передачи



THIRD SHIFT DRIVEN GEAR

1

BS15-1701041-1

Упорная пружинная
шайба (1 размер)





BS15-1701041-2

Упорная пружинная
шайба (2 размер)





BS15-1701041-3

Упорная пружинная
шайба (3 размер)





BS15-1701041-4

Упорная пружинная
шайба (4 размер)





BS15-1701041-5

Упорная пружинная
шайба (5 размер)





BS15-1701041-6

Упорная пружинная
шайба (6 размер)





BS15-1701041-7

Упорная пружинная
шайба (7 размер)





6

BS15-1701041-8

Упорная пружинная
шайба (8 размер)



SPRING RETAINING RING

1



7 BS15-1701008

Ведомая шестерня
четвертой передачи



FOURTH SHIFT DRIVEN
GEAR

1

8 BS15-1701009

Ведомая шестерня пятой
передачи



FIFTH SHIFT DRIVEN GEAR

1



58



Рисунок 1-2-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

9 BS15-1701031

Упорная шайба
выходного вала



RETAINING RING, OUTPUT
SHAFT

1

10 BS15-1701803 Шариковый подшипник

(задний конец выходного
вала)



BALL BEARING (REAR END
OF OUTPUT SHAFT)

1

BS15-1701040-1

Упорная пружинная
шайба (1 размер)





BS15-1701040-2

Упорная пружинная
шайба (2 размер)





BS15-1701040-3

Упорная пружинная
шайба (3 размер)





BS15-1701040-4

Упорная пружинная
шайба (4 размер)





BS15-1701040-5

Упорная пружинная
шайба (5 размер)





BS15-1701040-6

Упорная пружинная
шайба (6 размер)





BS15-1701040-7

Упорная пружинная
шайба (7 размер)





BS15-1701040-8

Упорная пружинная
шайба (8 размер)





BS15-1701040-9

Упорная пружинная
шайба (9 размер)





BS15-1701040-10

Упорная пружинная
шайба (10 размер)





11

BS15-1701040-11

Упорная пружинная
шайба (11 размер)



SPRING RETAINING RING

1







59

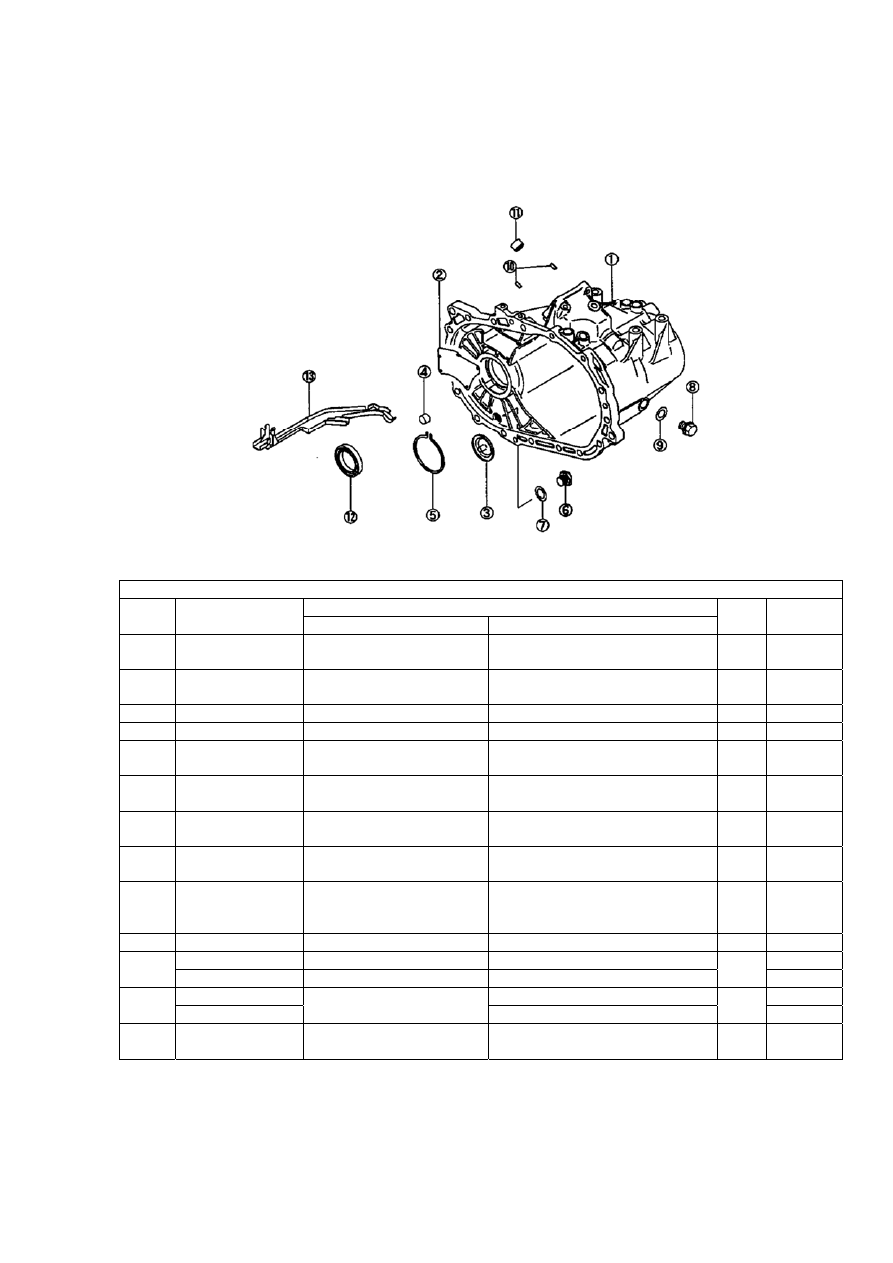

Рисунок 1-2-15.

Картер коробки переключения передач







Рисунок 1-2-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BS15-1701002

Картер коробки
переключения передач



HOUSING, TRANSMISSION

1

2 BS15-1700007

Крышка смазочной
канавки



COVER, OIL GROOVE

1

3 BS15-1700009

Маслопровод



OIL GUIDER

1



4 BS15-1700004

Втулка



BUSHER 1





5 BS15-1700010

Пружинное стопорное
кольцо



SNAP RING

1

6 BS15-1700014

Пробка отверстия для
спуска масла



 OIL DRAINING PLUG

1

7 BS15-1700002

Шайба (пробка отверстия
для спуска масла)



WASHER (OIL DRAINNING
PLUG)

1

8 BS15-1700008

Пробка маслоналивного
отверстия



OIL FILLING PLUG

1

9 471Q-0660036

Шайба (пробка
маслоналивного
отверстия)



WASHER (OIL FILLING PLUG)

1

10 471Q-0472402 Фиксирующий шплинт



PISITION PIN

2



BS15-1700803

Игольчатый подшипник



NEEDLE BEARING



11

BS15-1700803A

Сальник (полуось)



OIL SEAL (HALF SHAFT)

1



BS15-1700801

OIL SEAL (HALF SHAFT)



12

 BS15-1700801A

Сальник (полуось)





1



13 BS15-1700003

Смазочная направляющая
канавка



OIL GROOVE

1
