48

Рисунок 1-2-7.

Управляющий вал в сборе и возвратная пружина нейтральной
передачи







Рисунок 1-2-7

Наименование

№

Номер части

На русском языке

На английском
языке

Кол-
во

Примеча
ние

1



Коробка переключения передач в
сборе



TRANSMISSION
ASSY

1

2



Управляющий вал в сборе и
возвратная пружина нейтральной
передачи



CONTROL SHAFT
ASSY AND
NEUTRAL
RETURNING
SPRING

1

3 471Q-0140227

Фланцевый болт



FLANGE BOLT

4



4 BS15-1702039

Болт блокировочной пластины



BOLT, INTER-
LOCKED PLATE

1

5 BS15-1701035

Пружинная шайба



WASHER 1



6 BS15-3729800

Выключатель светового сигнала
движения задним ходом



REVERSE LIGHT
SWITCH ASSY

1

7 471Q-0660035

Пружинная шайба



WASHER 1



8 BS15-1700802



Крышка с уплотнением



SEALING COVER

1



9 471Q-0140266

Фланцевый болт



FLANGE BOLT

2



10 471Q-0665533

Чашеобразная заглушка



BOWL PLUG

 1







49

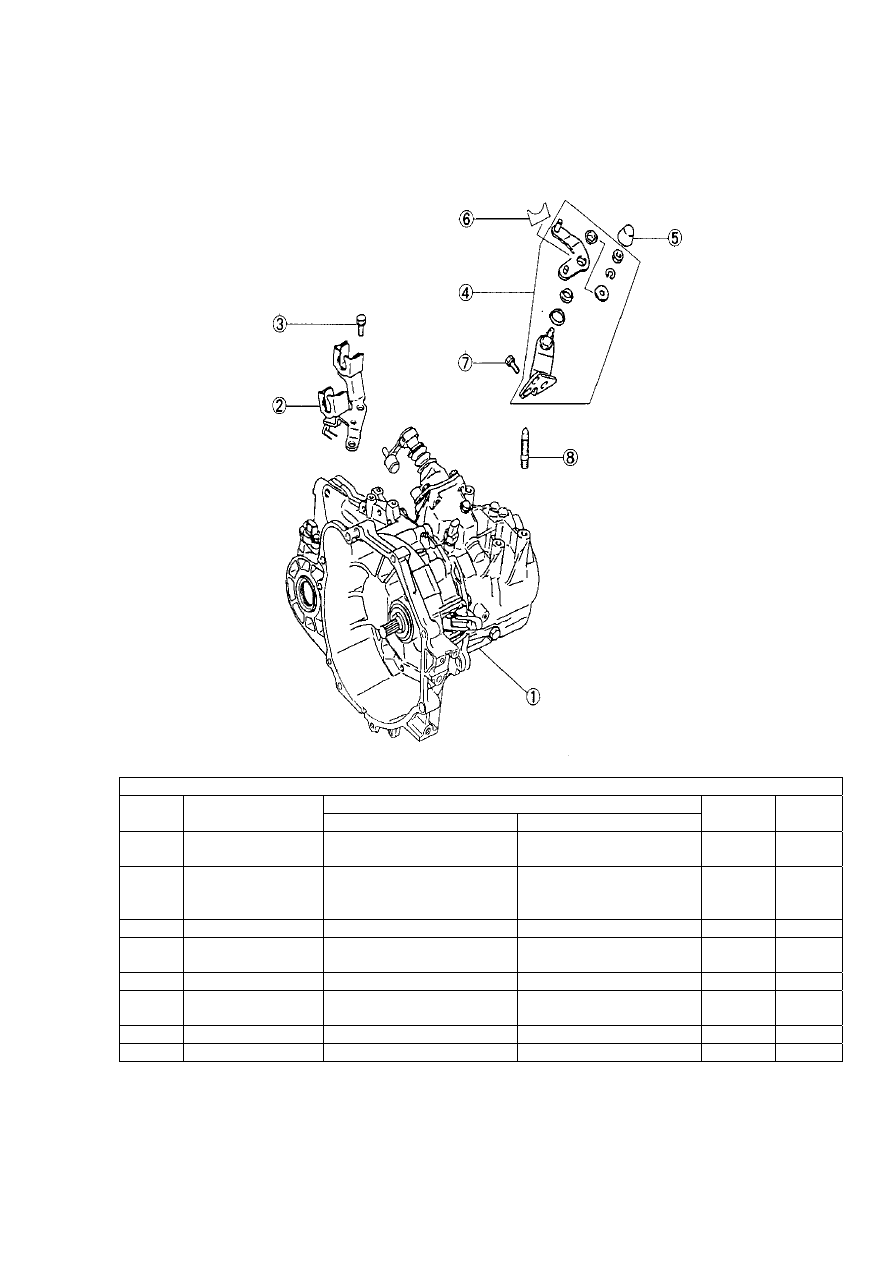

Рисунок 1-2-8.

Кронштейн троса переключения передач в сборе







Рисунок 1-2-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Коробка переключения
передач в сборе



TRANSMISSION ASSY

1

2 BS15-1702905

Кронштейн троса
переключения передач в
сборе



BRACKET ASSY, SHIFT
CABLE 1



3 471Q-0241252 Болт с шайбой в сборе



BOLT & WASHER ASSY  2



4 BS15-1702902

Вал выбора передачи в
сборе



CHOSEN SHAFT ASSY

1

5 BS15-1702031 Пыльник



DUST BOOT

1



6 BS15-1702038

Переводной блок вала
выбора передачи



PAD, CHOSENSHAFT

1

7 471Q-0241252 Болт с шайбой в сборе



BOLT & WASHER ASSY  2



8 BS15-1700001 Болт с двойной головкой



STUD 4







50

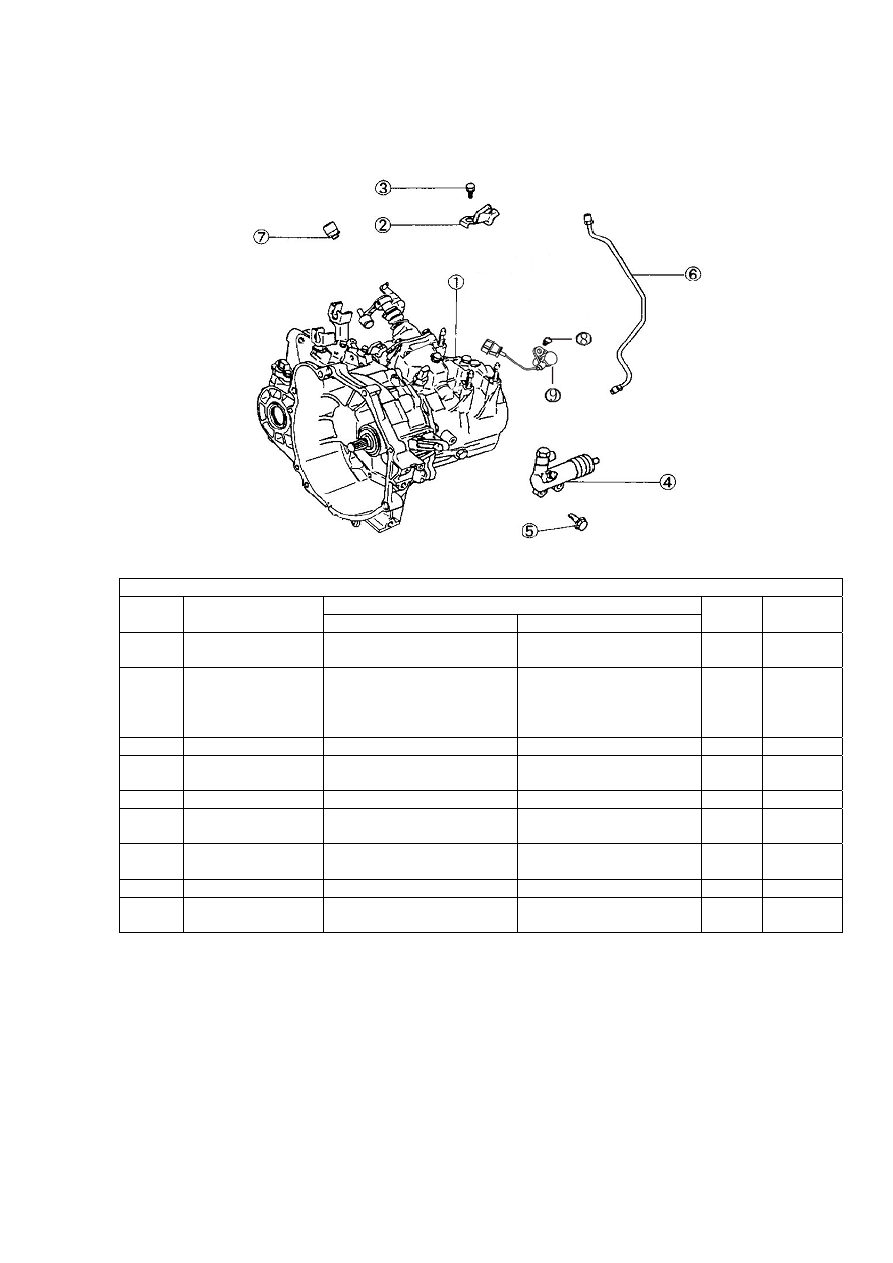

Рисунок 1-2-9.

Кронштейн гидравлической магистрали муфты сцепления в сборе







Рисунок 1-2-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1



Коробка переключения
передач в сборе



TRANSIMISSION ASSY

1

2

BS15-1602902

Кронштейн
гидравлической
магистрали муфты
сцепления



BRACKET ASSY,
CLUTCH HYDRAULIC
PIPE

1

3 471Q-0244852 Болт с шайбой в сборе



BOLT & WASHER ASSY  1



4

BS15-1602801

Расцепной гидравлический
цилиндр в сборе



RELEASE CYLINDER
ASSY

1

5 471Q-0241255 Болт с шайбой в сборе



BOLT & WASHER ASSY  2



6

BS15-1602900

Гидравлическая трубка



CLUTCH HYDRAULIC
PIPE

1

7

BS15-1700006

Резиновая дренажная
заглушка



RUBBER PLUG

1

8 471Q-0241225 Болт с шайбой в сборе



BOLT & WASHER ASSY  1



9

476Q-1D-3813800

Датчик частоты вращения



ROTATING SPEED
SENSOR

1





51

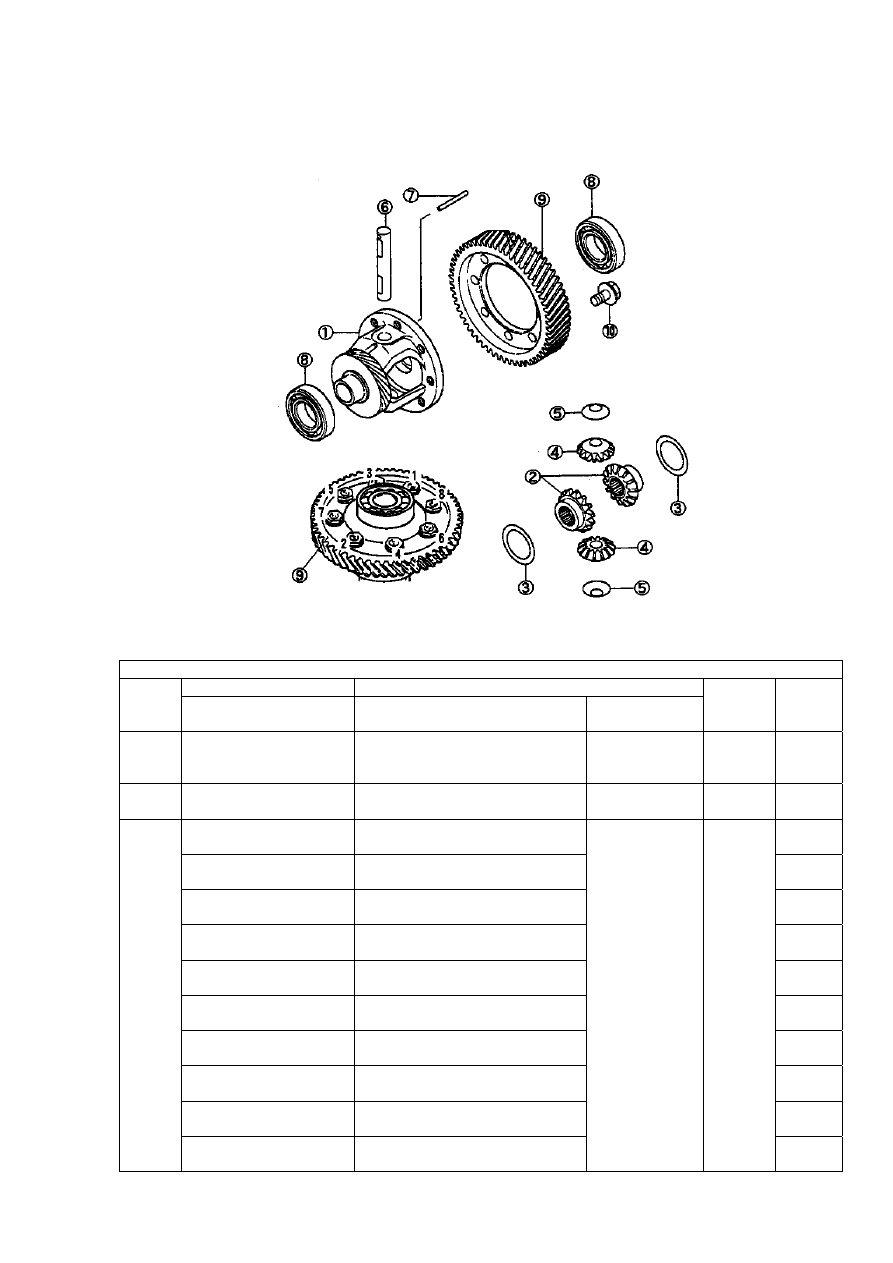

Рисунок 1-2-10.

Корпус дифференциала







Рисунок 1-2-10

Номер части

Наименование

№

BS15-2303001

На русском языке

На английском
языке

Кол-во

Примеч
ание

1

BS15-2303002

Кожух дифференциала



HOUSING,
DIFFERENTIA
L

1

2

BS15-2303006-1

Шестерня полуоси



GEAR, HALF
SHAFT

1

BS15-2303006-2

Регулировочная шайба шестерни
полуоси (1 размер)





BS15-2303006-3

Регулировочная шайба шестерни
полуоси (2 размер)





BS15-2303006-4

Регулировочная шайба шестерни
полуоси (3 размер)





BS15-2303006-5

Регулировочная шайба шестерни
полуоси (4 размер)





BS15-2303006-6

Регулировочная шайба шестерни
полуоси (5 размер)





BS15-2303006-7

Регулировочная шайба шестерни
полуоси (6 размер)





BS15-2303006-8

Регулировочная шайба шестерни
полуоси (7 размер)





BS15-2303006-9

Регулировочная шайба шестерни
полуоси (8 размер)





BS15-2303006-10

Регулировочная шайба шестерни
полуоси (9 размер)





3

BS15-2303003

Регулировочная шайба шестерни
полуоси (10 размер)



ADJUSTING
WASHER,
GEAR, HALF
SHAFT

2
