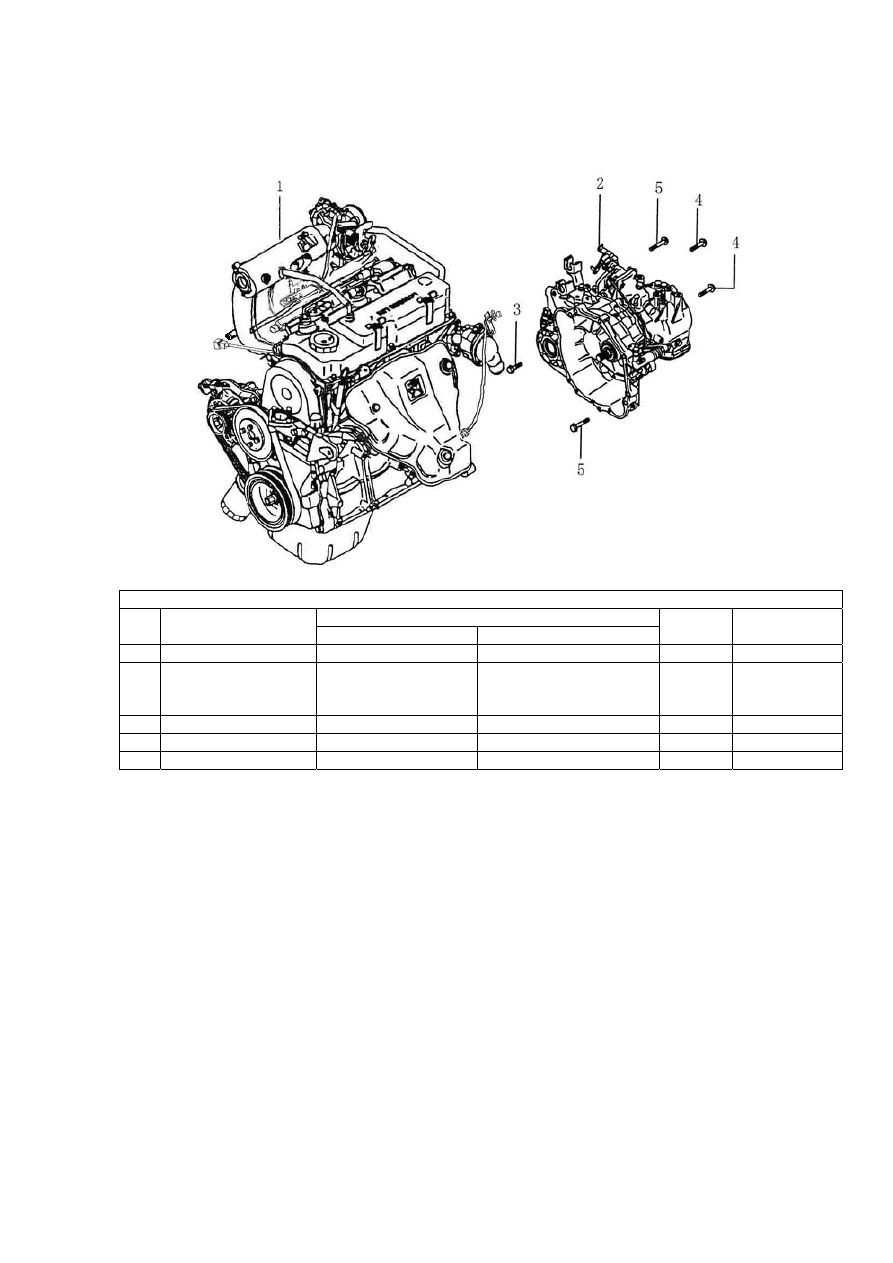

Рисунок 1-1-37.

Двигатель и коробка переключения передач







Рисунок 1-1-37

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечание

1



Двигатель в сборе 16



ENGINE SUBASSY 16

1



2

BS15-11-1700950

Коробка
переключения
передач в сборе



TRANSMISSION ASSY

1



3 471Q-0140266

Фланцевый болт



FLANGE BOLT

1



4 471Q-0140268

Фланцевый болт



FLANGE BOLT

2



5 471Q-0140270

Фланцевый болт



FLANGE BOLT

2







41

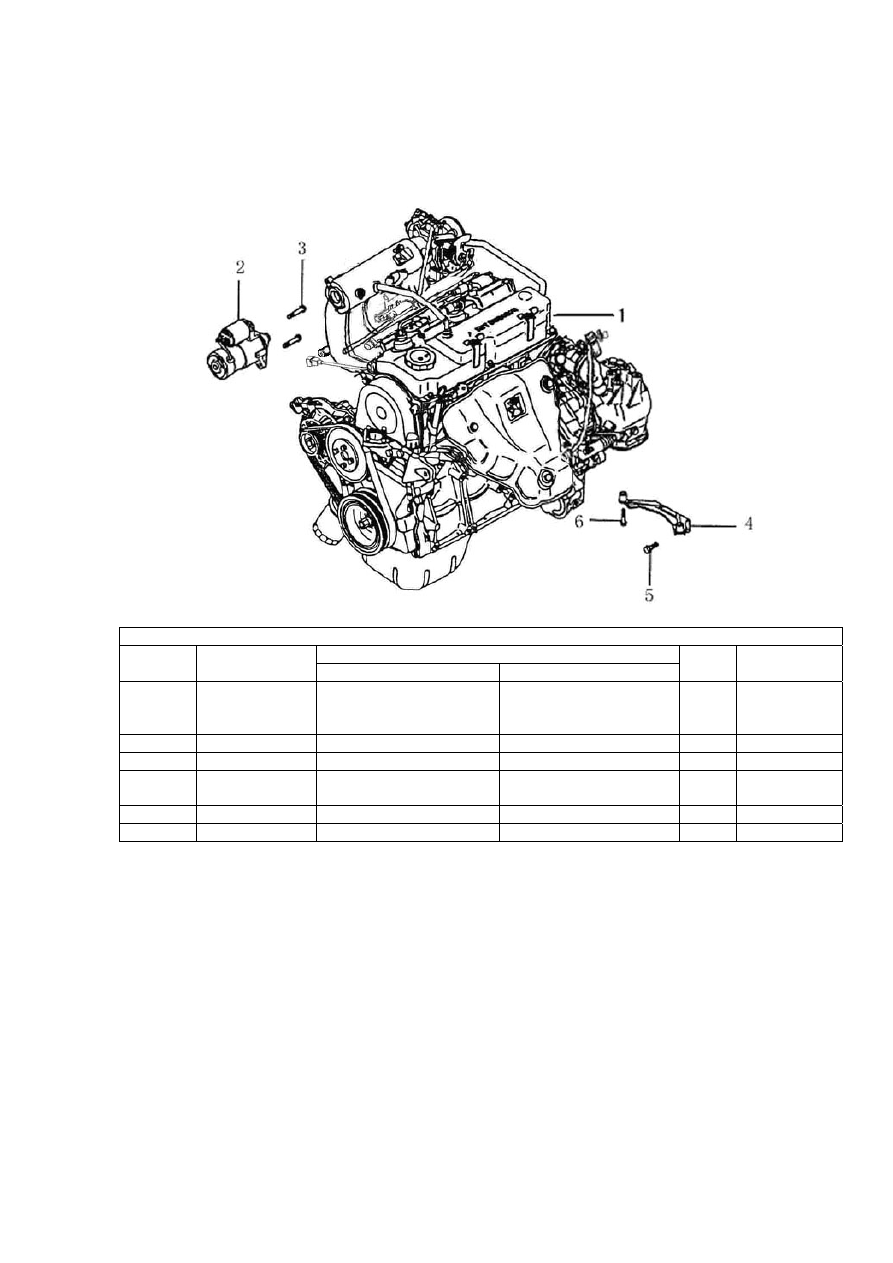

Рисунок 1-1-38.

Стартер







Рисунок 1-1-38

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель с коробкой
переключения передач в
сборе



 (ENGINE &
TRANSMISSION ASSY)   1



2 471Q-3708950

Стартер в сборе



STARTER ASSY

1



3 471Q-0140268

Фланцевый болт



FLANGE BOLT

2



4

471Q-1000051

Кронштейн коробки
переключения передач



BRACKET,
TRANSMISSION

1



5 471Q-0140258

Фланцевый болт



FLANGE BOLT

2



6 471Q-0140233

Фланцевый болт



FLANGE BOLT

2





КОРОБКА ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ


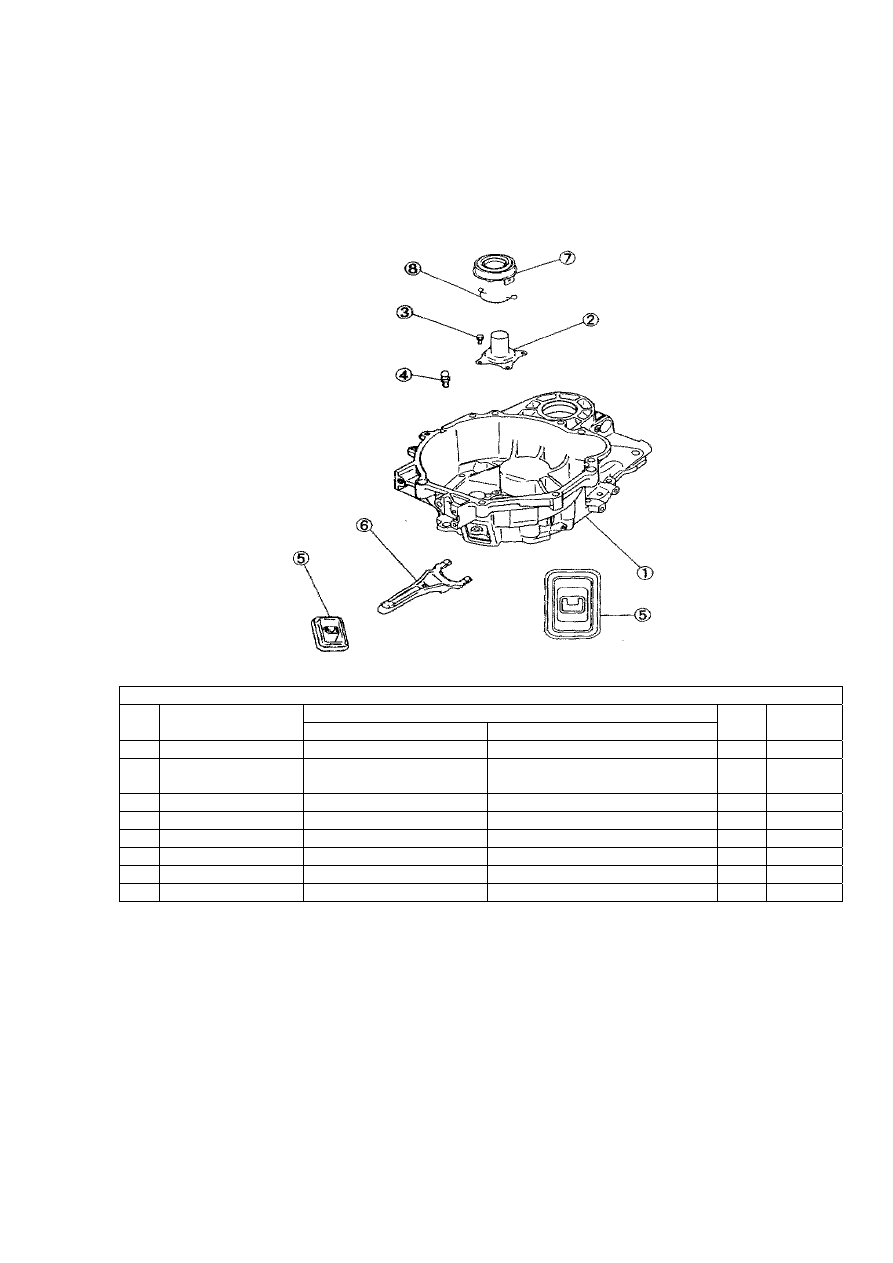

Рисунок 1-2-1.

Кожух муфты сцепления







Рисунок 1-2-1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 BS15-11-1701001 Кожух муфты сцепления



HOUSING ASSY, CLUTCH

1



2

BS15-1602004

 Держатель расцепного
подшипника



RETAINING BRACKET,
RELEASE BEARING

 1



3 471Q-0140203



Фланцевый болт



FLANGE BOLT

4



4 BS15-1602005

Болт с шаровой головкой



BALL-HEAD BOLT

 1



5 BS15-1602007

Пыльник



DUST BOOT

 1



6 BS15-1602901



Расцепная вилка в сборе



RELEASE FORK ASSY

 1



7 BS15-1602800



Расцепной подшипник



RELEASE BEARING

 1



8 BS15-1602006



Возвратная пружина



RETURNING SPRING

 1







43

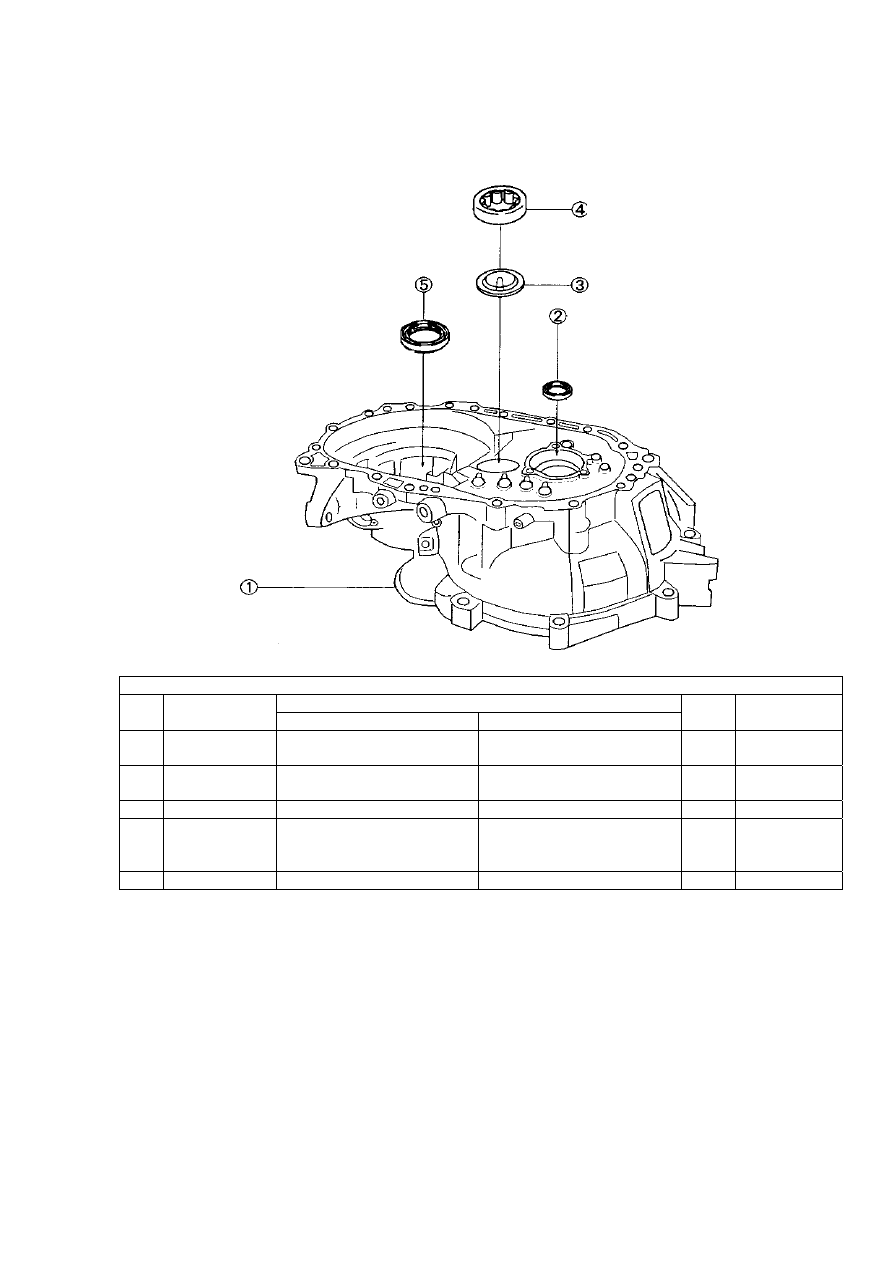

Рисунок 1-2-2.

Кожух муфты сцепления в сборе







Рисунок 1-2-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

Кожух муфты сцепления в
сборе



HOUSING ASSY, CLUTCH





2 BS15-1700800

 Сальник (передний конец
входного вала)



OIL SEAL, FRONT END
OFINPUT SHAFT

 1



3 BS15-1700009

Маслопровод



OIL GUIDER

1



4 BS15-1701802

 Цилиндрический
игольчатый подшипник
(наружная обойма)



NEEDLE BEARING
(OUTSIDE)

1



5 BS15-1700801

Сальник (полуось)



OIL SEAL, HALF SHAFT

1
