36

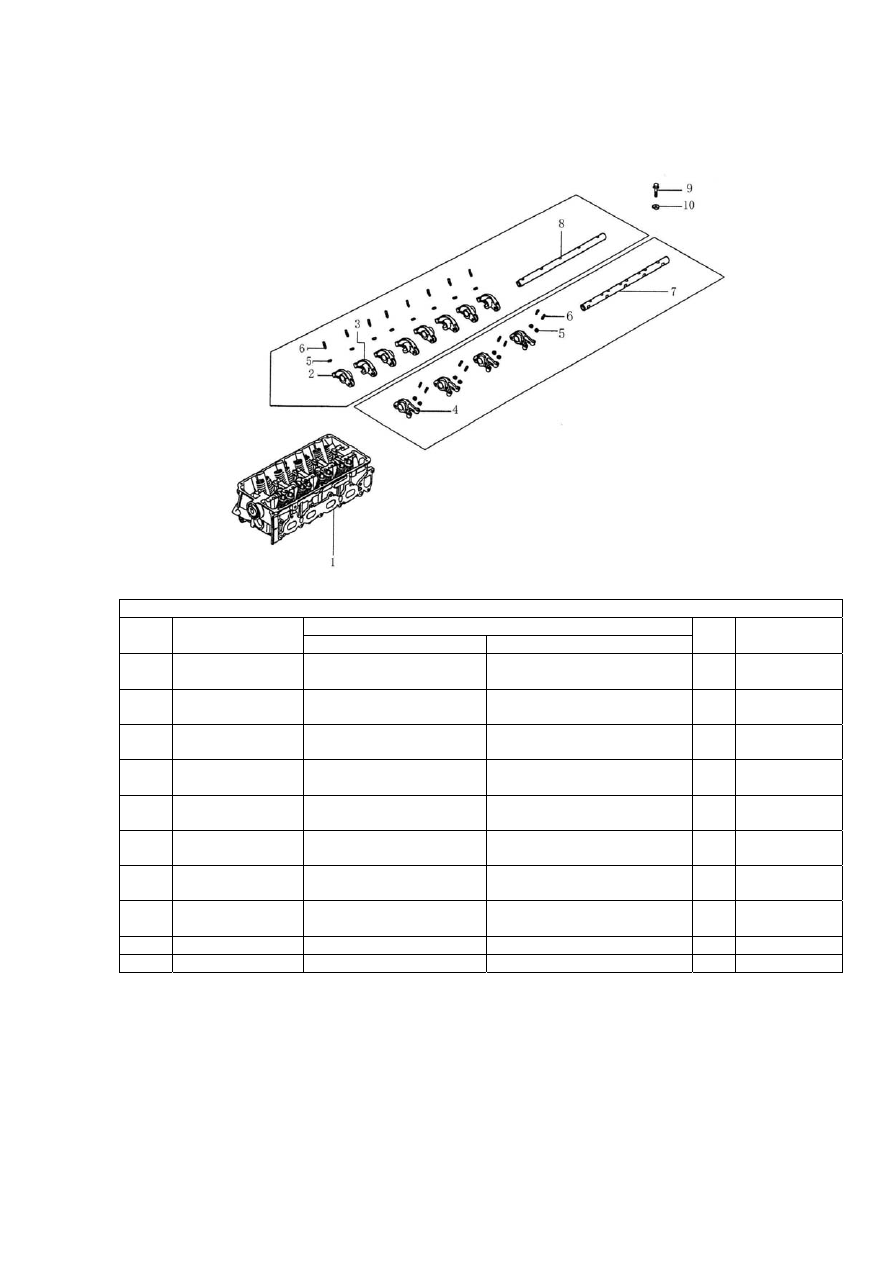

Рисунок 1-1-33.

Вал коромысла







Рисунок 1-1-33

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров
в сборе 4



CYLINDER HEAD SUB
ASSY 4

1



2

471Q-1007801

Рычаг коромысла ‘A’ в
сборе



ROCKER ARM ASSY“A”

4



3

471Q-1007802

Рычаг коромысла ‘B’ в
сборе



ROCKER ARM ASSY“B”

4



4

471Q-1007803

Рычаг коромысла ‘C’ в
сборе



ROCKER ARM ASSY“C”

4



5

471Q-1007008

Гайка регулировки
клапанного зазора



 ADJUSTING NUT, VALVE
CLEARANCE

16



6

471Q-1007007

Винт регулировки
клапанного зазора



ADJUSTING SCREW,
VALVE CLEARANCE

16



7

471Q-1007013

Вал коромысла
выпускных клапанов



SHAFT, EXHAUST ROCKER
ARM

1



8

471Q-1007804

Вал коромысла впускных
клапанов



SHAFT, INLET
ROCKERARM

1



9 471Q-1007010 Фланцевый болт



FLANGE BOLT

13



10 471Q-1007009 Крышка вала коромысла



CAP, ROCKER SHAFT

13







37

Рисунок 1-1-34.

Шпильки с резьбой на двух концах







Рисунок 1-1-34

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров
в сборе 5



CYLINDER HEAD SUB
ASSY 5

1



2

471Q-1003009

Шпилька с резьбой на
двух концах



STUD

7



3

471Q-1003010

Шпилька с резьбой на
двух концах



STUD

2



4

471Q-0401428

Шпилька с резьбой на
двух концах



STUD

4







38

Рисунок 1-1-35.

Кронштейн датчика положения распределительного вала







Рисунок 1-1-35

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Головка блока цилиндров
в сборе 6



CYLINDER HEAD SUB
ASSY 6

1



2 471Q-1L-1003802 Зубчатая пластина

датчика положения
распределительного вала



BLADE, CAMSHAFT
POSITION SENSOR

1



3 471Q-0241262

Болт с шайбой в сборе



BOLT & WASHERASSY  1



4 471Q-1L-1003013 Кронштейн датчика

положения
распределительного вала



BRACKET, CAMSHAFT
POSITION SENSOR

1



5 471Q-0140025

Фланцевый болт



FLANGE BOLT

2



6 476Q-1D-3813801 Датчик положения

распределительного вала



CAMSHAFT POSITION
SENSOR

1



7

471Q-0140205

Фланцевый болт



FLANGE BOLT









39

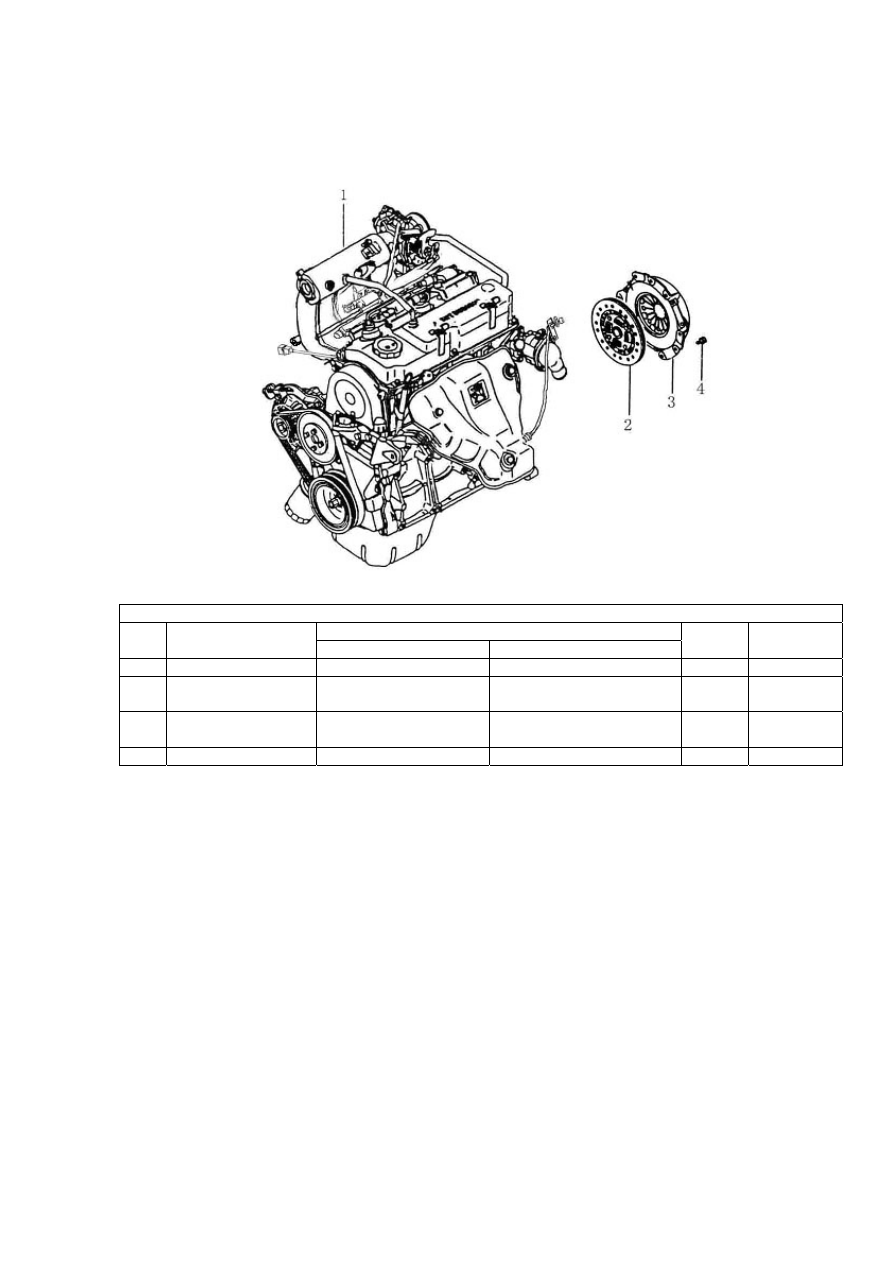

Рисунок 1-1-36.

Кожух и диски муфты сцепления







Рисунок 1-1-36

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примечани
е

1



Двигатель в сборе 15



ENGINE SUBASSY 15

1



2

471Q-1600801

Ведомый диск муфты
сцепления



CLUTCH DISC ASSY

1



3

471Q-1600800

Нажимной диск муфты
сцепления



CLUTCH COVER ASSY

1



4 471Q-0241251

Болт с шайбой в сборе



BOLT & WASHER ASSY

6
