32

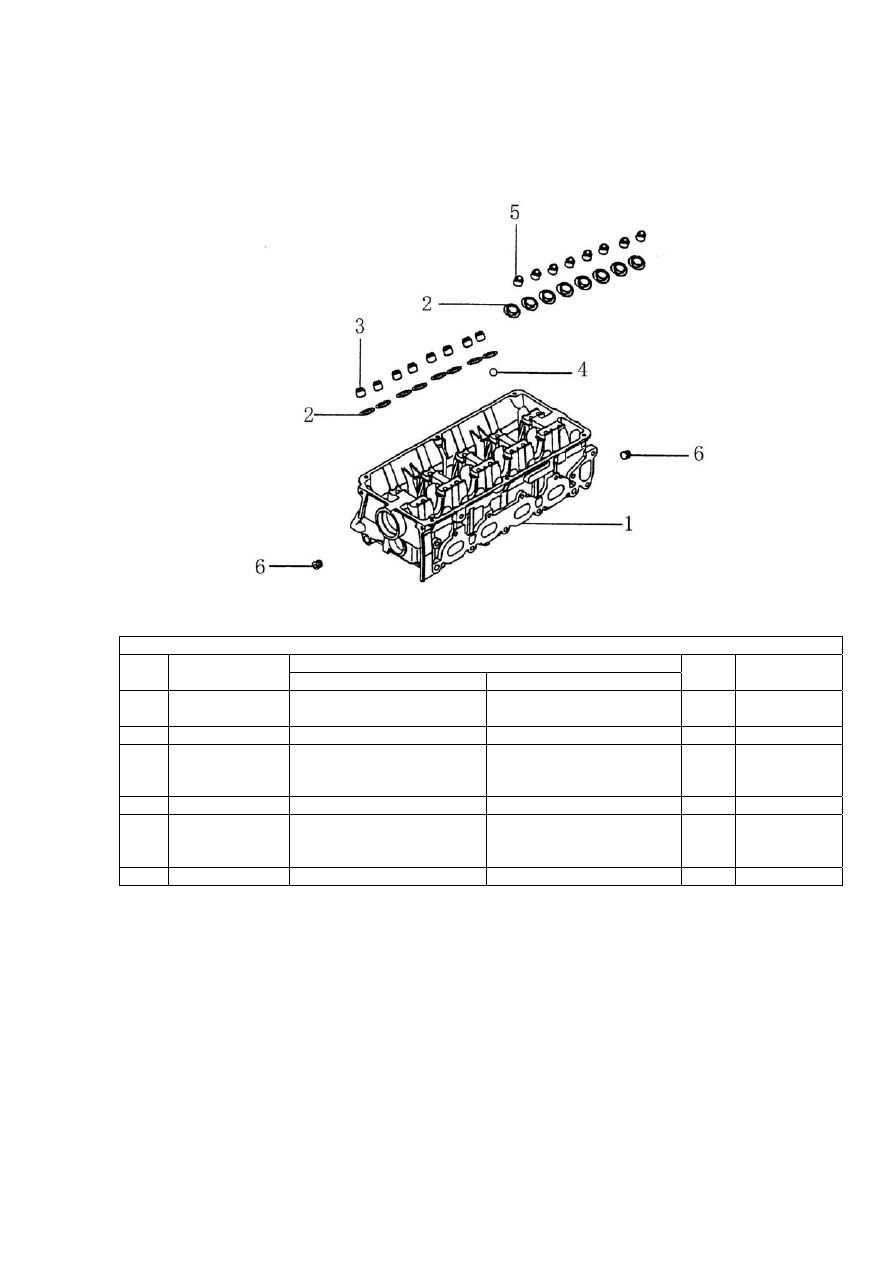

Рисунок 1-1-29.

Уплотнение штоков клапанов







Рисунок 1-1-29

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

476Q-1003800

Головка блока цилиндров в
сборе



CYLINDER HEAD SUB
ASSY

1



2 471Q-1007005

Гнездо клапанной пружины  SEAT, VALVE SPRING

16



3

471Q-1007806

Сальник выпускного
газораспределительного
клапана



 SEAL, EXHAUST VALVE

8



4 471Q-0540010

Стальной шарик



 STEEL BALL

1



5

471Q-1007807

Сальник впускного
газораспределительного
клапана



SEAL, INLET VALVE

8



6 471Q-0661141

Резьбовая пробка



 PLUG

2







33

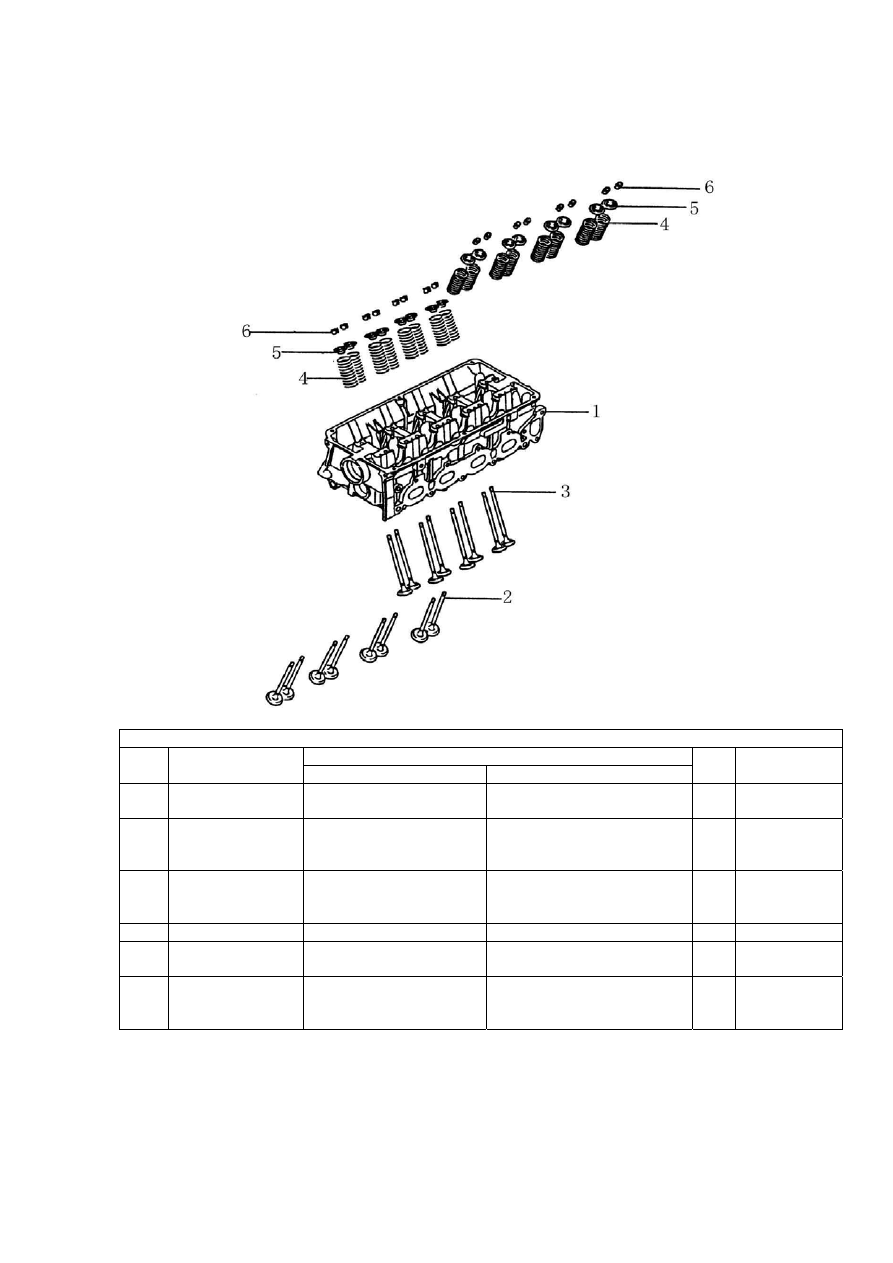

Рисунок 1-1-30.

Клапаны и клапанные пружины







Рисунок 1-1-30

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров
в сборе 1



CYLINDER HEAD SUB
ASSY 1

1



2

476Q-1007002

Выпускной
газораспределительный
клапан



EXHAUST VALVE

8



3

476Q-1007001

Впускной
газораспределительный
клапан



INLET VALVE

8



4 471Q-1007003  Клапанная пружина



VALVE SPRING

16



5

471Q-1007004

Держатель клапанной
пружины



RETAINER, VALVE SPRING

16



6

471Q-1007006

Стопорная пластина
газораспределительного
клапана



LOCK PLATE, VALVE
SPRING RETAINER

32







34

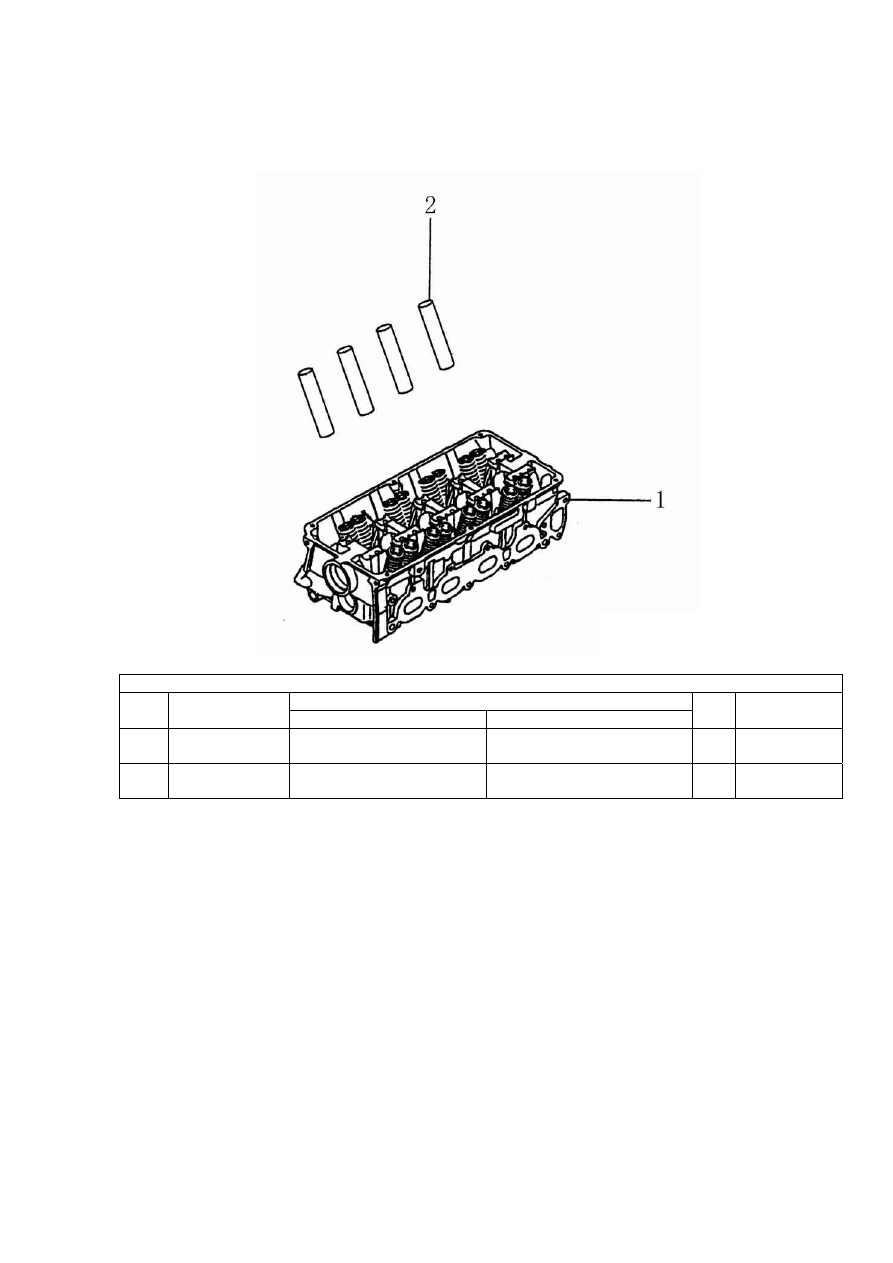

Рисунок 1-1-31.

Направляющие втулки свечей







Рисунок 1-1-31

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров в
сборе 2



CYLINDER HEAD SUB
ASSY 2

 1



2 471Q-1003006

Направляющая втулка
свечи зажигания



GUIDE, SPARK PLUG

 4







35

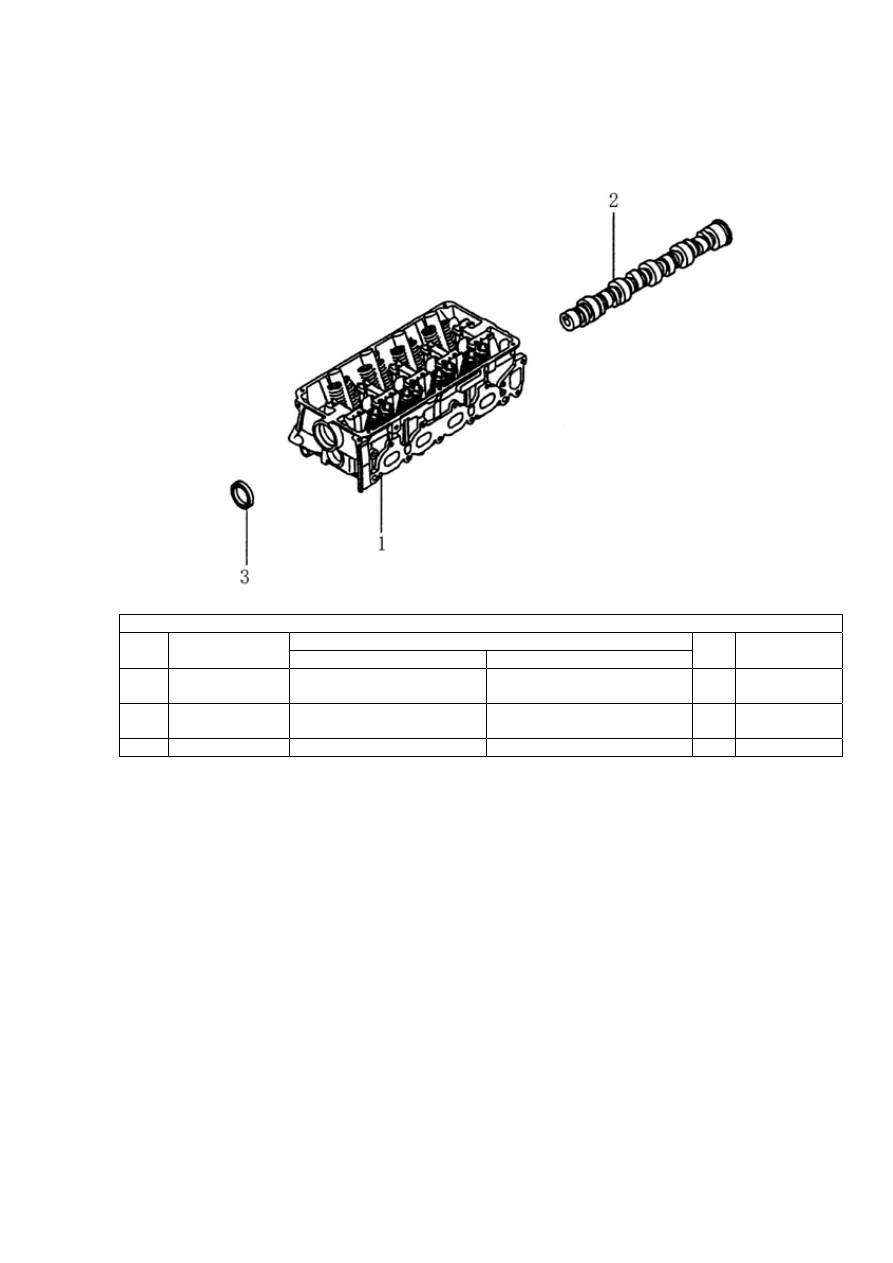

Рисунок 1-1-32.

Распределительный вал







Рисунок 1-1-32

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Примечание

1



Головка блока цилиндров в
сборе 3



CYLINDER HEAD SUB
ASSY 3

 1



2

471Q-1006950

Распределительный вал в
сборе



CAMSHAFT ASSY

 1



3 471Q-1003804

Сальник



 OIL SEAL

 1
