28

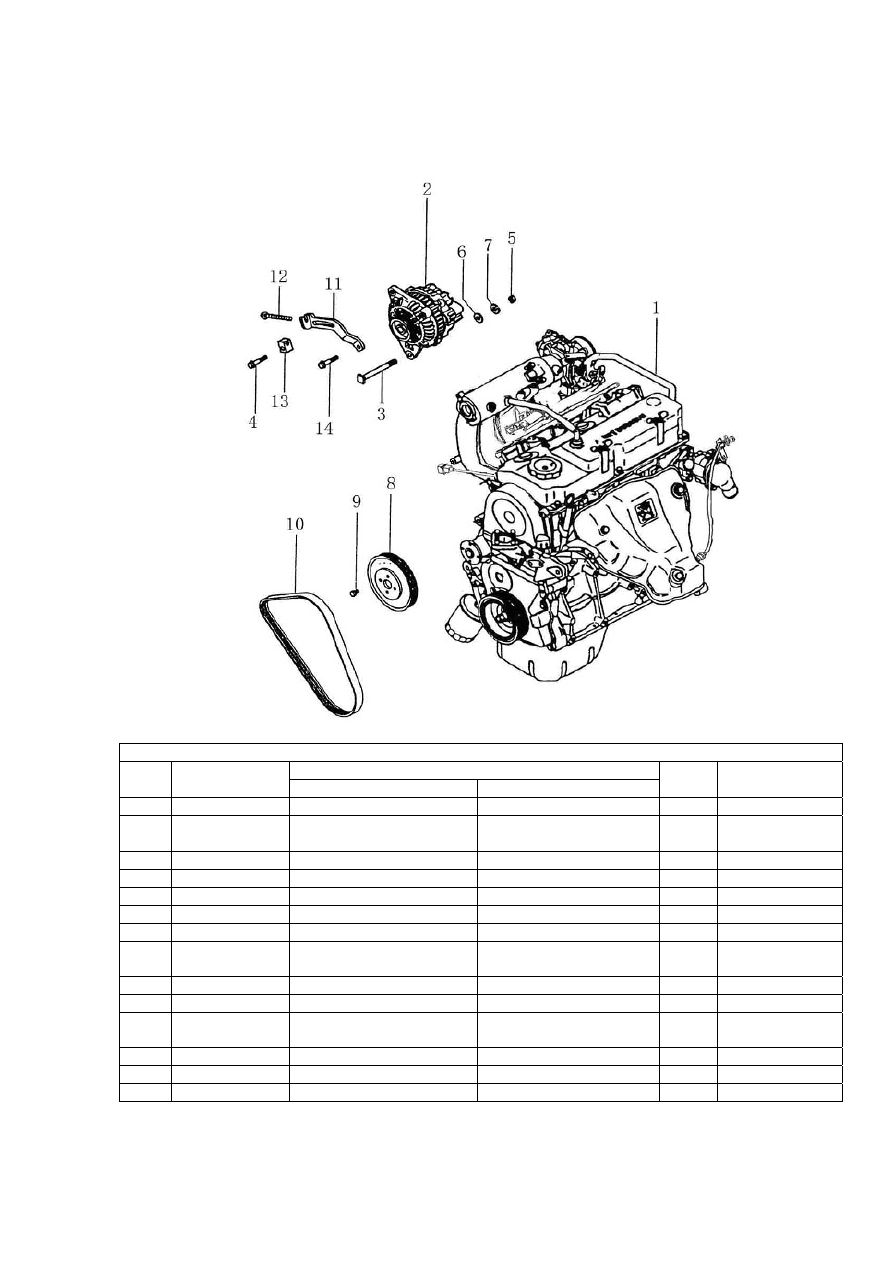

Рисунок 1-1-25.

Генератор переменного тока







Рисунок 1-1-25

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 13



ENGINE SUBASSY 13

1



2

471Q-3701950

Генератор переменного
тока в сборе



ALTERNATOR ASSY

1



3 471Q-1000043

Болт



BOLT 1



4 471Q-0140233

Фланцевый болт



FLANGE BOLT

1



5 471Q-0430122

Гайка



NUT 1



6 471Q-0450006

Плоская шайба



FLAT WASHER

1



7 471Q-0450406

Пружинная шайба



SPRING WASHER

1



8

471Q-1000026

Шкив ременной передачи
водяного насоса



PULLY, WATER PUMP

1



9 471Q-0241223

Болт с шайбой в сборе



BOLT & WASHERASSY

4



10 471Q-1000027

Клиновидный ремень



V-SHAPE BELT

1



11

471Q-1000040

Кронштейн генератора
переменного тока



BRACKET,
ALTERNATOR

1



12 471Q-1000041

Регулировочный болт



ADJUSTING BOLT

1



13 471Q-1000042

Регулировочная гайка



ADJUSTING NUT

1



14 471Q-0140235

Фланцевый болт



FLANGE BOLT

1







29

Рисунок 1-1-26.

Генератор переменного тока







Рисунок 1-1-26

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 14



ENGINE SUBASSY 14

1



2

476Q-4D-3705800

Катушка зажигания в
сборе



IGNITION COIL ASSY

2



3 471Q-0140207  Фланцевый болт



 FLANGE BOLT

4



4

471Q-3707801

Кабель свечи зажигания
первого цилиндра в
сборе



CABLE ASSY, NO.1
SPARK PLUG

1



5

471Q-3707802

Кабель свечи зажигания
третьего цилиндра в
сборе



CABLE ASSY, NO.3
SPARK PLUG

1



6

471Q-3707800

Свеча зажигания в
сборе



 SPARK PLUG ASSY

4







30

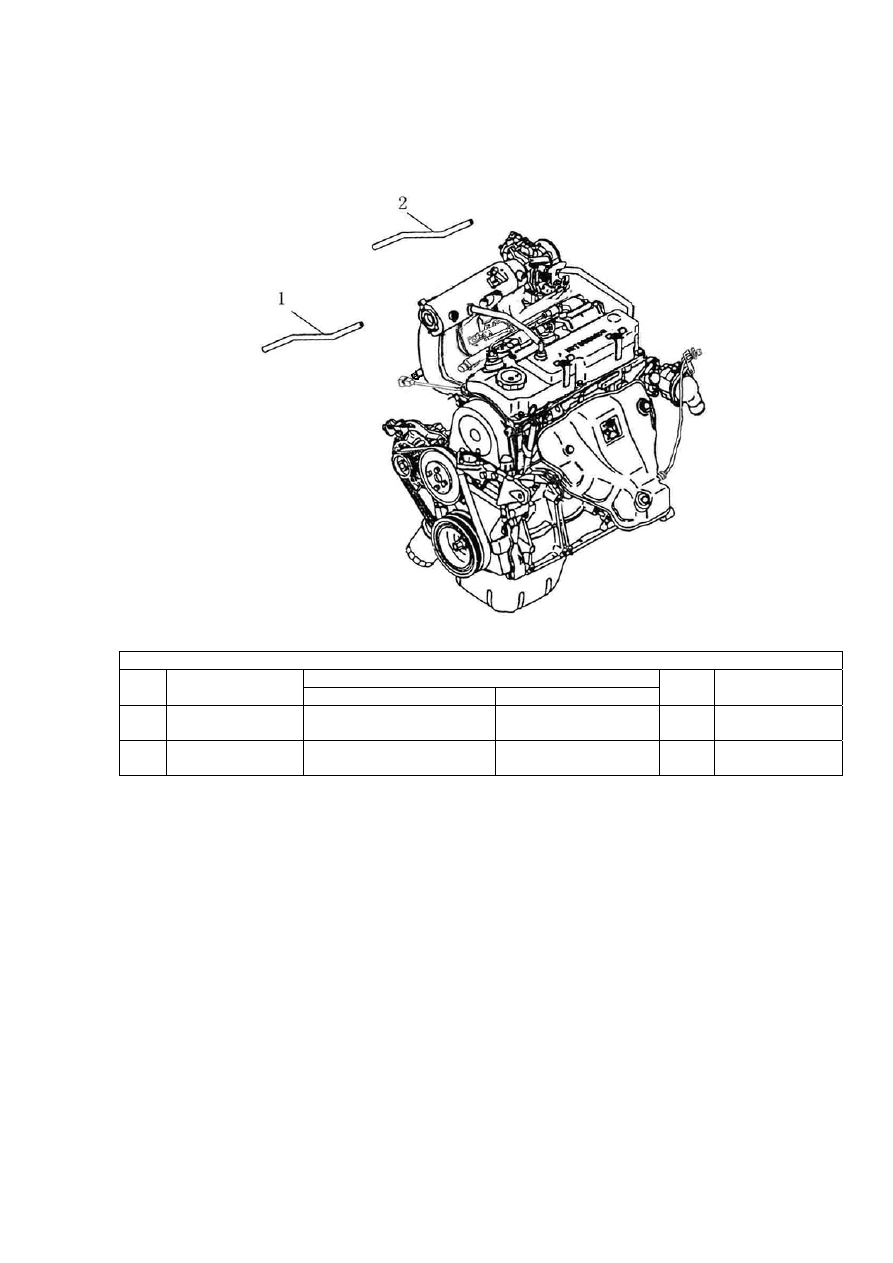

Рисунок 1-1-27.

Вакуумные шланги







Рисунок 1-1-27

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

476Q-4D-1000073

Резиновый вакуумный
шланг



VACUUM HOSE

 1



2

476Q-3L-1000074

Резиновый вакуумный
шланг



VACUUM HOSE

 1







31

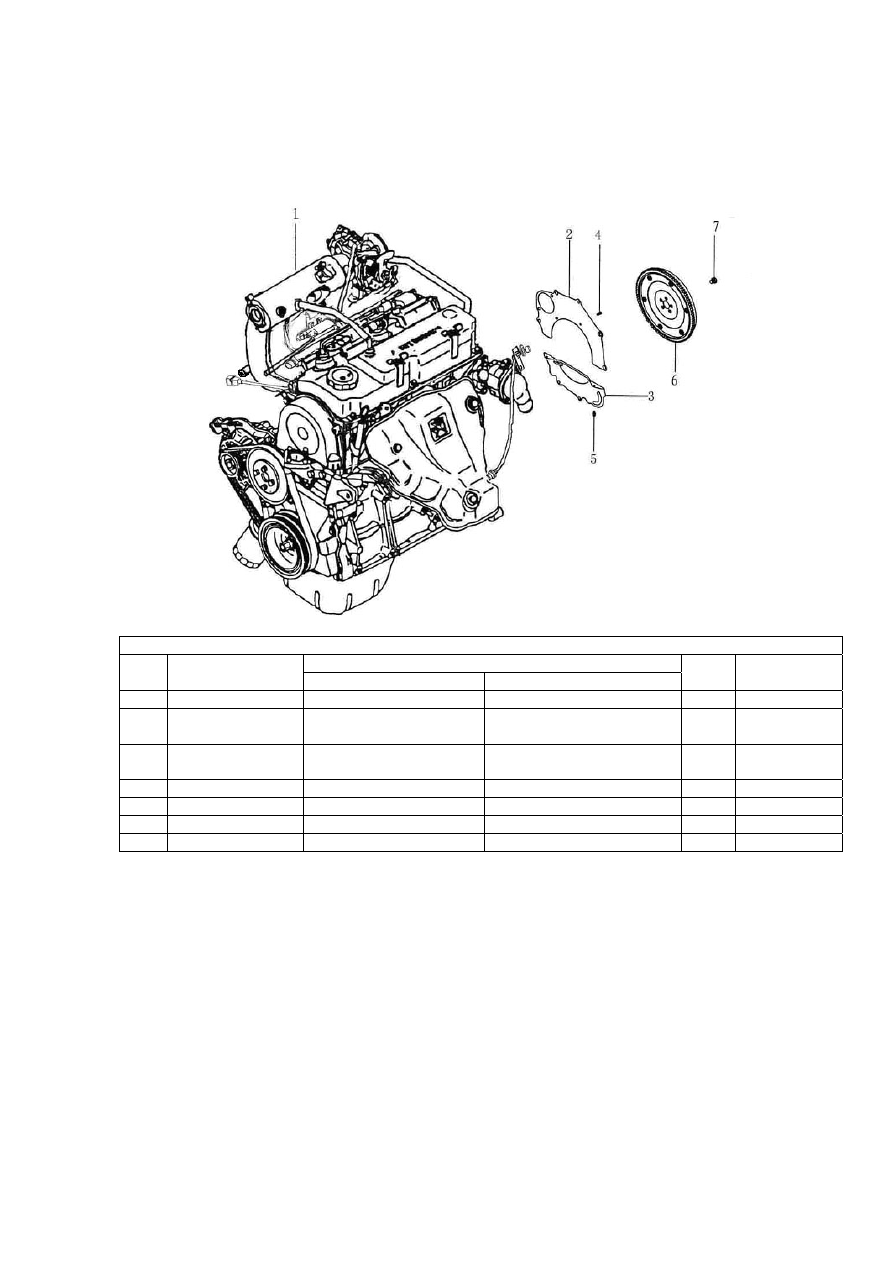

Рисунок 1-1-28.

Маховик в сборе







Рисунок 1-1-28

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 14



ENGINE SUBASSY 14



1

2

471Q-1000805

Верхняя разделительная
пластина в сборе



UPPER REAR END PLATE



1

3

471Q-1000002

Нижняя разделительная
пластина



LOWER REAR END
PLATE



1

4 471Q-0140202  Фланцевый болт



FLANGE BOLT



1

5 471Q-1000052  Болт с шайбой в сборе



BOLT & WASHERASSY



2

6 471Q-1L-1005900

Маховик в сборе



FLYWHEEL ASSY



1

7 471Q-1005004  Болт маховика



BOLT, FLYWHEEL



5
