Автомобили BYD F3 и F3R. Руководство - часть 209



24

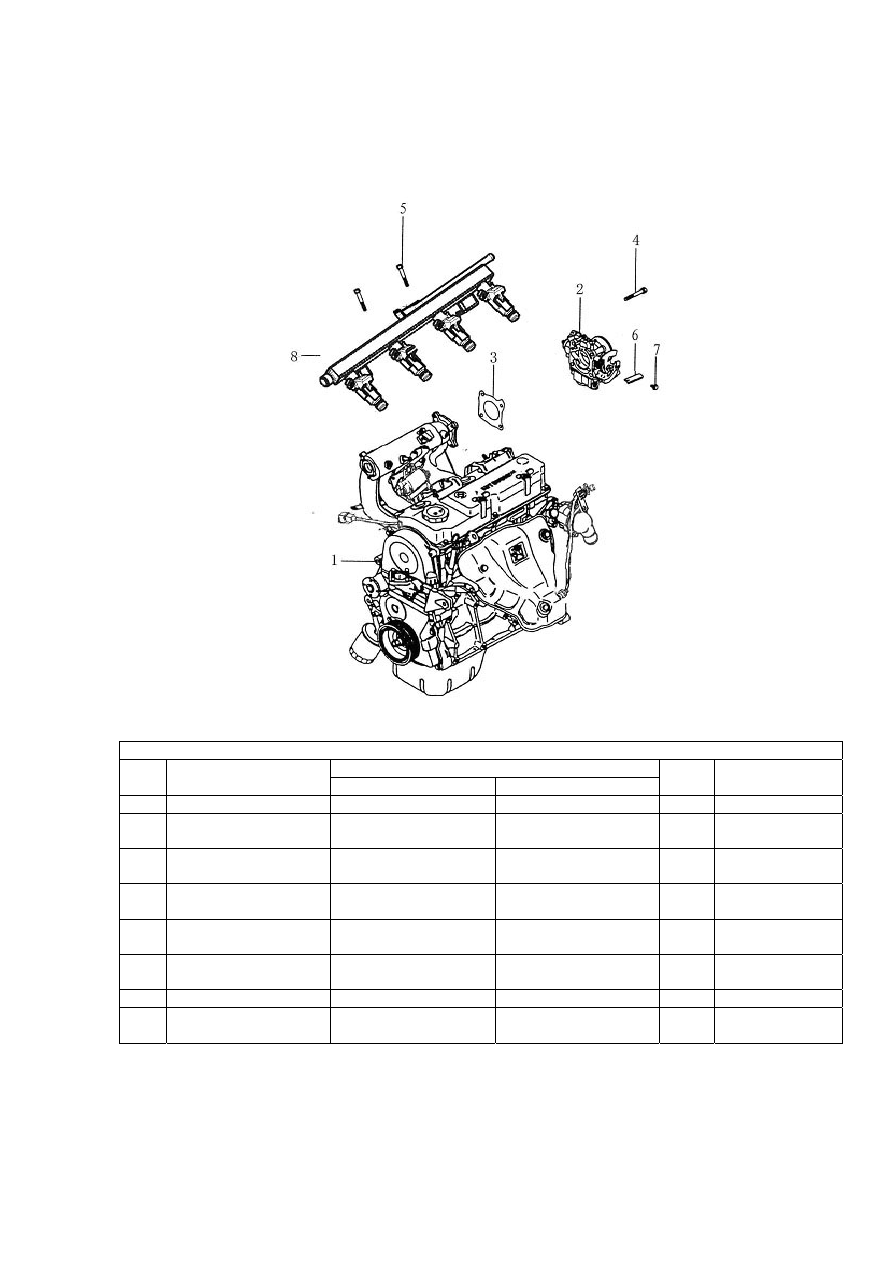

Рисунок 1-1-21.

Корпус дроссельной заслонки в сборе







Рисунок 1-1-21

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 9



 ENGINE SUBASSY 9

1



2 476Q-1D-1107950  Корпус дроссельной

заслонки в сборе



 THROTTLE BODY
ASSY

1



3 476Q-1000039

Прокладка корпуса
дроссельной заслонки



 WASHER,
THROTTLE BODY

1



4 471Q-0241264

Болт с шайбой в сборе



BOLT & WASHER
ASSEMBLED

4



5 471Q-0240063

Болт с шайбой в сборе



BOLT &
WASHERASSY

2



6 471Q-1000033

Опорный кронштейн
кабельной шины



 BRACKET, WIRE
HARNESS

1



7 471Q-0140202

Фланцевый болт



 FLANGE BOLT

1



8 476Q-1D-1104900  Топливная шина с

инжекторами в сборе



FUEL RAIL AND
INJECTOR ASSY

1







25

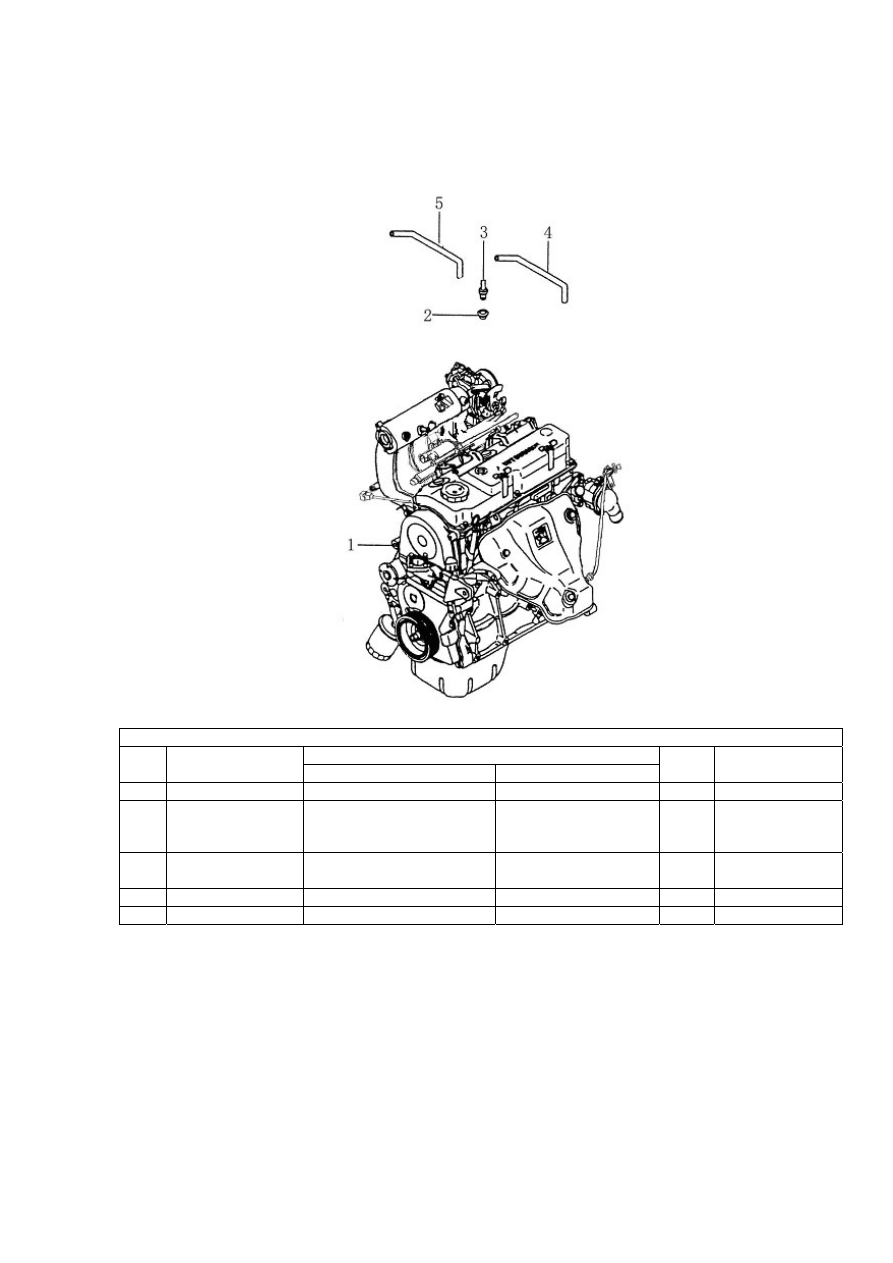

Рисунок 1-1-22.

Клапан принудительной продувки картера







Рисунок 1-1-22

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1



Двигатель в сборе 10



ENGINE SUBASSY 10  1



2 471Q-1014013  Прокладка клапана

принудительной продувки
картера



WASHER, PCV

1



3 471Q-1-1014800 Клапан принудительной

продувки картера



PCV

1



4 476Q-3L-1014012

Продувочный шланг



VENTILATING HOSE

1



5 471Q-1014012  Продувочный шланг



VENTILATING HOSE

1







26

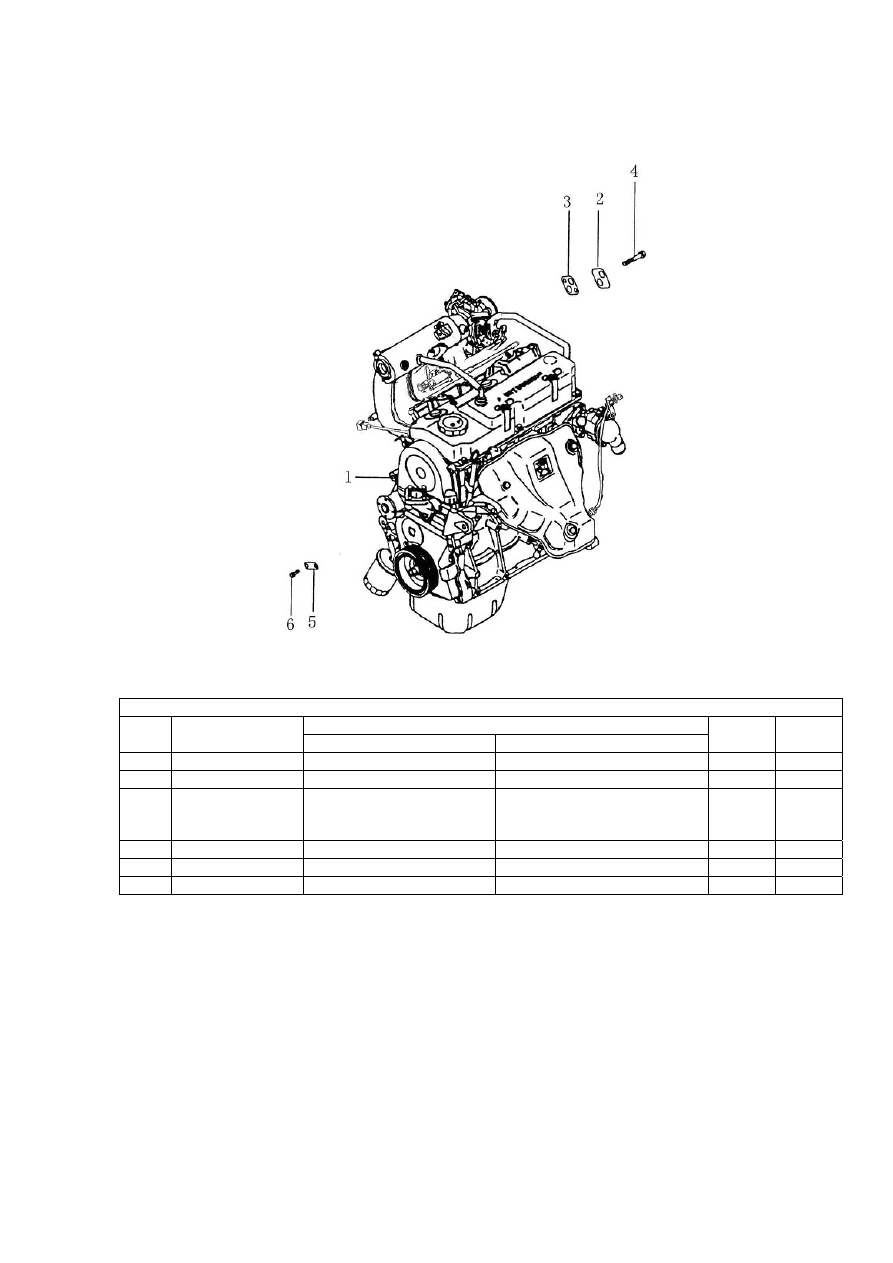

Рисунок 1-1-23.

Крышка





Рисунок 1-1-23

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе 11



ENGINE SUBASSY 11

1



2 471Q-1L-1000111

Плоская крышка



COVER BOARD

1



3

471Q-1000038

Прокладка клапана
рециркуляции
отработанных газов



WASHER, EGR VALVE

1



4 471Q-0241263 Болт с шайбой в сборе



BOLT & WASHERASSY

2



5 471Q-1000001 Кронштейн



BRACKET 1



6 471Q-0241252 Болт с шайбой в сборе



BOLT & WASHERASSY

2







27

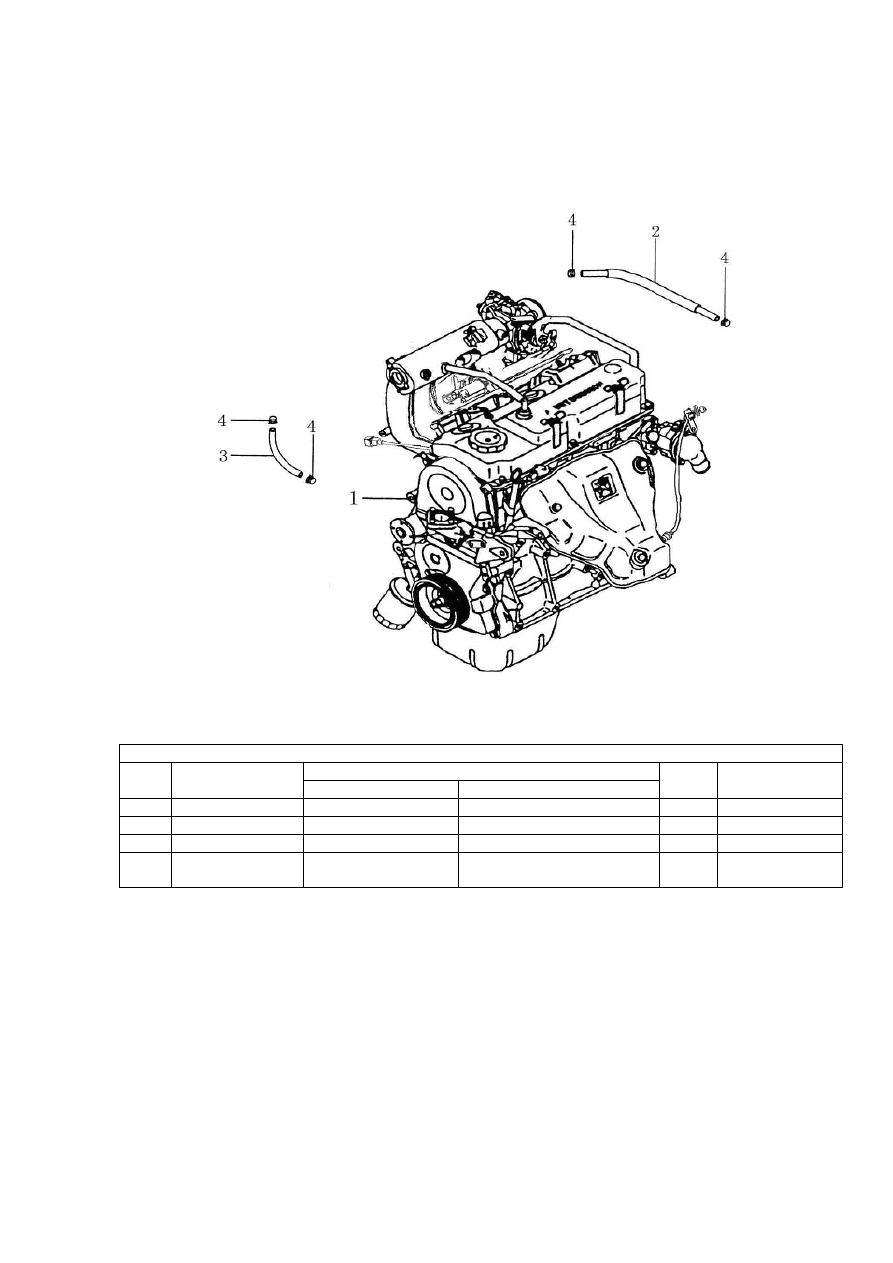

Рисунок 1-1-24.

Водяные трубки







Рисунок 1-1-24

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примечание

1

Двигатель в сборе 12



ENGINE SUBASSY 12

1



2 471Q-1000022 Водяной шланг



WATER PIPE

1



3 471Q-1000023 Водяной шланг



WATER PIPE

1



4

471Q-0660240

Зажим водяного
шланга



 CLIP, HOSE

4
