20

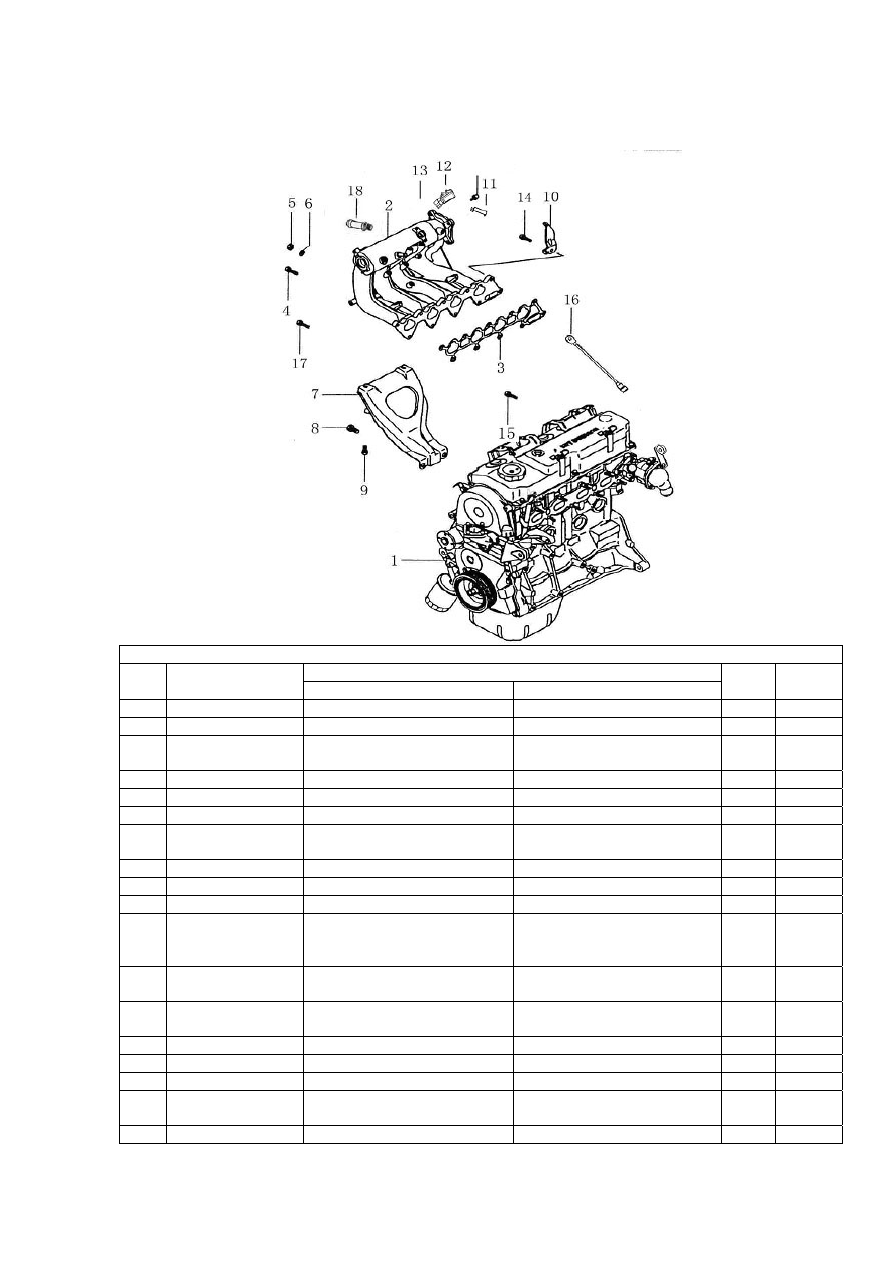

Рисунок 1-1-17.

Впускной газовый коллектор



Рисунок 1-1-17

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Двигатель в сборе 6



ENGINESUBASSY 6

1



2 476Q-1D-1008800

Впускной коллектор в сборе



 INTAKE MANIFOLD ASSY

1



3

471Q-1000004

Прокладка впускного
коллектора



 GASKET, INTAKE
MANIFOLD

1



4 471Q-0241256  Болт с шайбой в сборе



BOLT & WASHERASSY

5



5 471Q-0430005  Гайка



 NUT

4



6 471Q-0450405  Пружинная шайба



 SPRING WASHER

4



7

471Q-1000003

Кронштейн впускного
коллектора в сборе



 BRACKET, INTAKE
MANIFOLD

1



8 471Q-0140056  Фланцевый болт



FLANGE BOLT

2



9 471Q-0241252  Болт с шайбой в сборе



BOLT & WASHERASSY

2



10 471Q-1000018  Подвесная серьга двигателя



HANGER, ENGINE

1



11

476Q-4D-1100800

Кронштейн датчика
температуры и давления
воздуха на впуске



BRACKET, INTAKE
TEMPERATURE AND
PRESSURE SENSOR





12

476Q-1D-1100800

Датчик температуры и
давления воздуха на впуске

INTAKE TEMPERATURE
AND PRESSURE SENSOR





13

471Q-0244804

Наборный болт с шайбой BOLT,

WASHER

ASSEMBLED

1



14 471Q-0241258  Наборный болт с шайбой

BOLT & WASHER ASSY

1



15 471Q-0140062  Болт с фланцевой головкой FLANGE

BOLT

1

16 476Q-1D-3752950

Датчик детонации KNOCKING

SENSOR

1



17

471Q-0241224

Наборный болт с шайбой BOLT,

WASHER

ASSEMBLED

1



18 476Q-4D-1000092

Вакуумная трубка VACUUM

PIPE  1







21

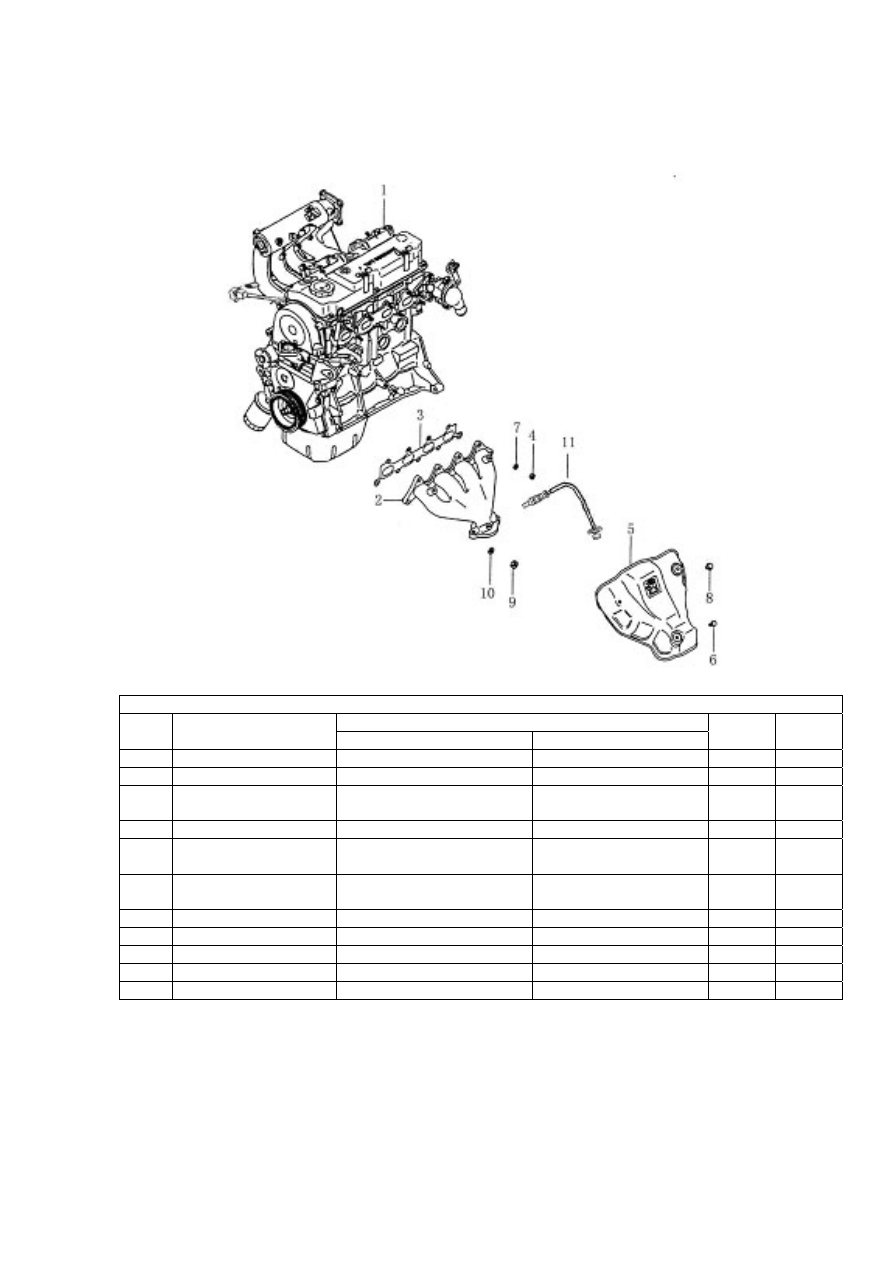

Рисунок 1-1-18.

Выпускной газовый коллектор







Рисунок 1-1-18

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе 7



ENGINE SUBASSY 7

1



2 471Q-1L-1008004  Выпускной коллектор



EXHAUST MANIFOLD

1



3

471Q-1000005

Прокладка выпускного
коллектора



GASKET, EXHAUST
MANIFOLD

1



4 471Q-1000008

Гайка



NUT 7



5

471Q-1L-1000808

Теплоизоляционный кожух
выпускного коллектора



COVER, EXHAUST
MANIFOLD

1



6

471Q-1000007

Болт с шайбой в сборе



BOLT & WASHER
ASSY

1



7 471Q-0450035

Плоская шайба



FLAT WASHER

7



8 471Q-1000006

Фланцевый болт



FLANGE BOLT

2



9 471Q-1000009

Гайка



NUT 2



10 471Q-0450036

Плоская шайба



FLAT WASHER

2



11 476Q-1D-1207804  Датчик кислорода



OXYGEN SENSOR

1







22

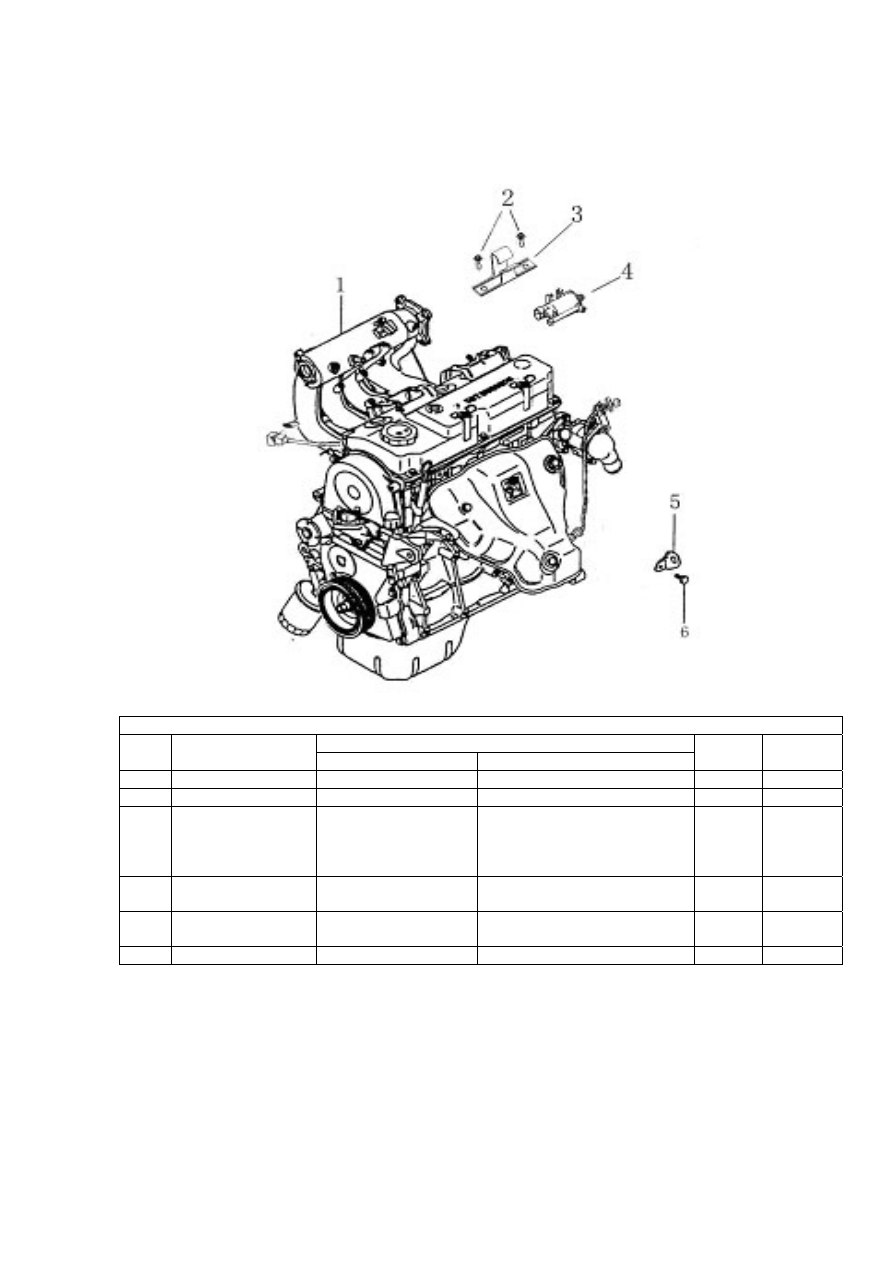

Рисунок 1-1-19.

Управляющий клапан угольного фильтра







Рисунок 1-1-19

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1



Двигатель в сборе 8



ENGINE SUBASSY 8

1



2 471Q-0241224  Болт с шайбой в сборе  BOLT & WASHER ASSY

2



3

476Q-4D-1000072

Кронштейн
управляющего
клапана угольного
фильтра



BRACKET, CHARCOAL
CANISTER CONTROL
VALVE

1



4

476Q-1D-1207801

Управляющий клапан
угольного фильтра



CHARCOAL CANISTER
CONTROL VALVE

1



5

471Q-1000019

Правая подвесная
серьга двигателя



RIGHT HANGER, ENGINE

1



6 471Q-0241251  Болт с шайбой в сборе BOLT & WASHERASSY

1







23

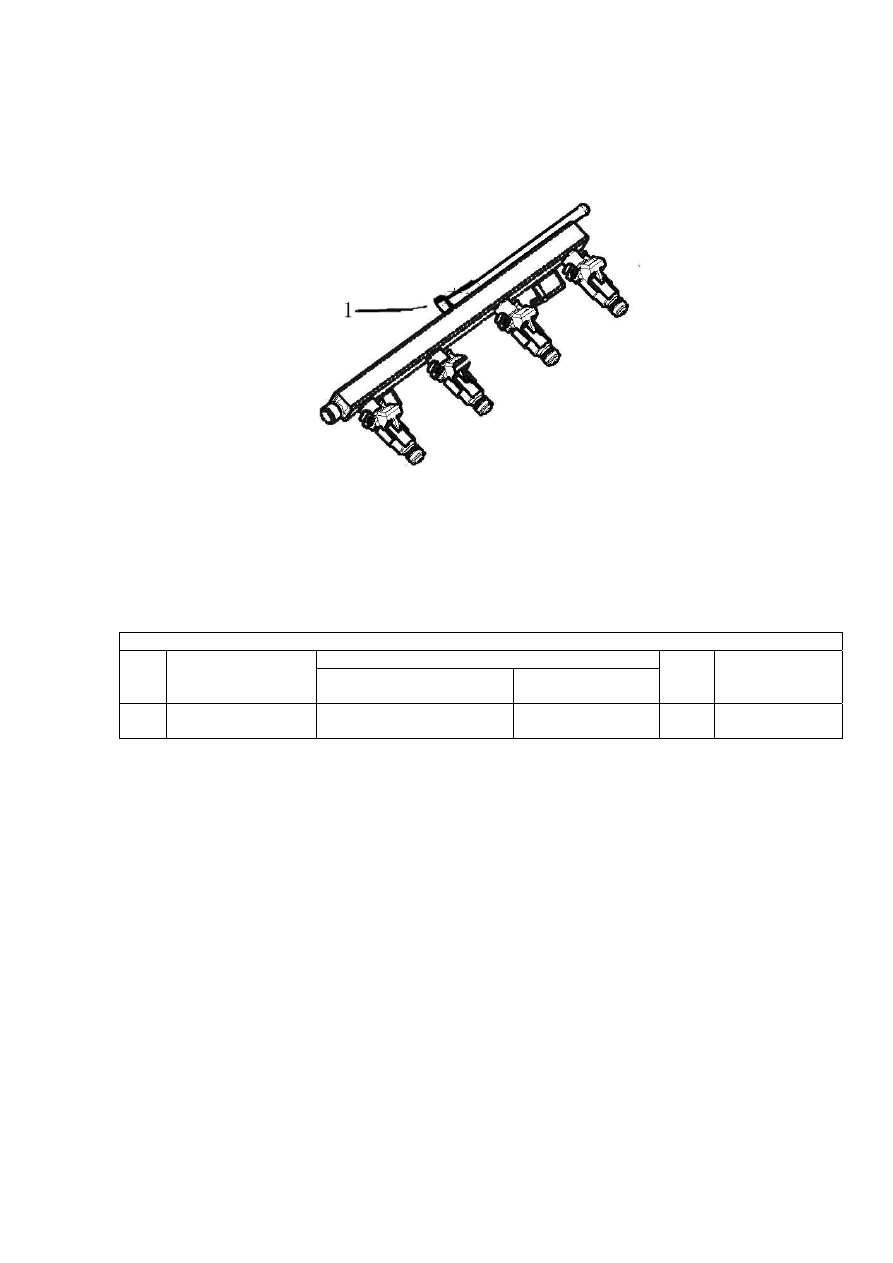

Рисунок 1-1-20.

Топливная шина с инжекторами в сборе







Рисунок 1-1-20

Наименование

№

Номер части

На русском языке

На английском
языке

Кол-
во

Примечание

1

476Q-1D-1104900

Топливная шина с

инжекторами в сборе



FUEL RAIL AND
INJECTOR ASSY

 1
