Автомобили BYD F3 и F3R. Руководство - часть 206



12

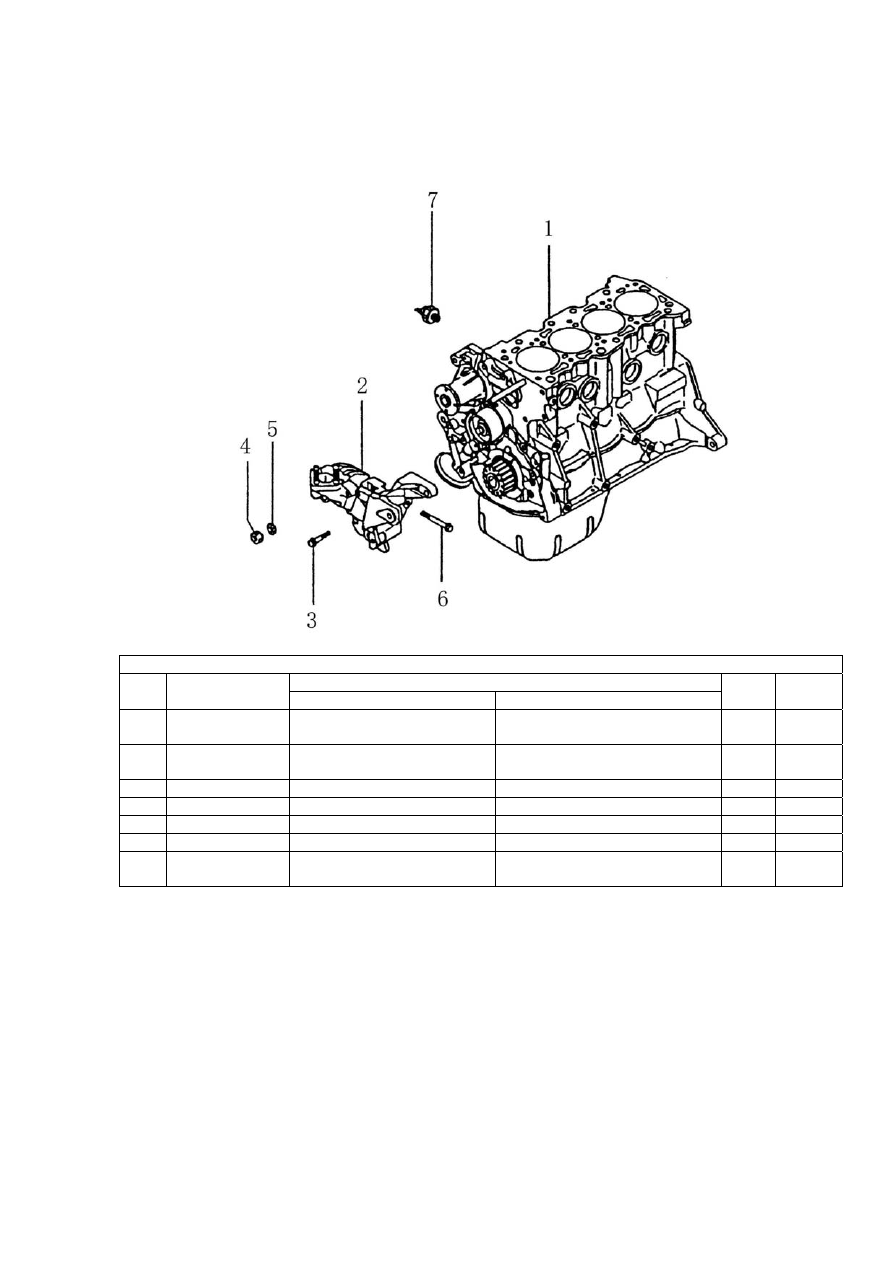

Рисунок 1-1-9.

Правый опорный кронштейн







Рисунок 1-1-9

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Блок цилиндров в сборе 6



CYLINDER BLOCK SUBASSY
6

1



2

471Q-1001950

Правый кронштейн подвески
двигателя в сборе



RIGHT SUPPORT BRACKET
ASSY , ENGINE

1



3 471Q-0244884 Болт с шайбой в сборе



BOLT & WASHER ASSY

3



4 471Q-0430122 Гайка



NUT 1



5 471Q-0450006 Плоская шайба



FLAT WASHER

1



6 471Q-0244863 Болт с шайбой в сборе



BOLT & WASHERASSY

1



7

471Q-3810950

Датчик давления моторного
масла



OIL PRESSURE SENSOR

1







13

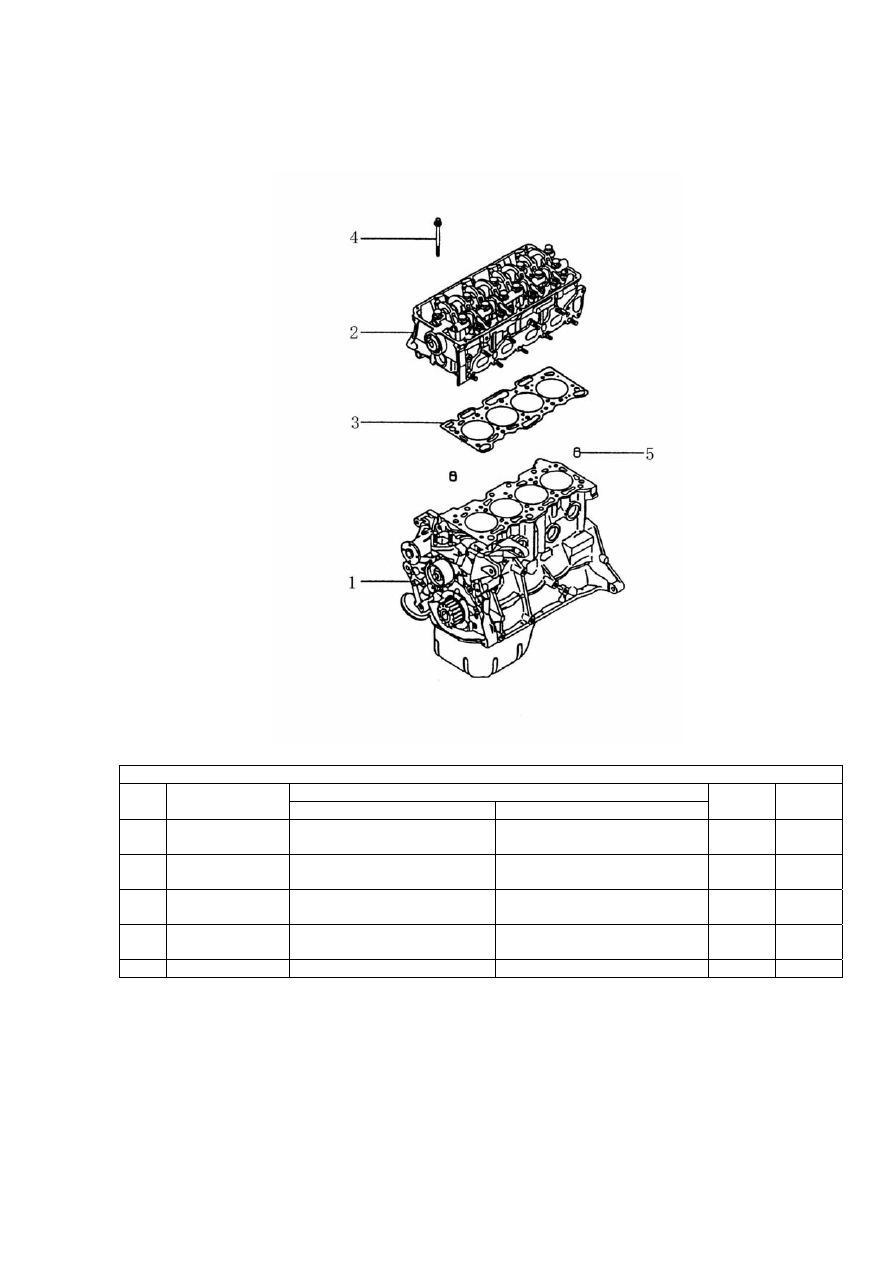

Рисунок 1-1-10.

Головка блока цилиндров







Рисунок 1-1-10

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 7



CYLINDER BLOCK
SUBASSY 7

1



2

476Q-1003950

Головка блока цилиндров в
сборе



CYLINDER HEAD ASSY

1



3

476Q-1000807

Прокладка головки блока
цилиндров



GASKET, CYLINDER HEAD

1



4

471Q-1000810

Болт головки блока
цилиндров в сборе



BOLT ASSY , CYLINDER
HEAD

10



5 471Q-0471109 Фиксирующая втулка



POSITIONING BUSH

2







14

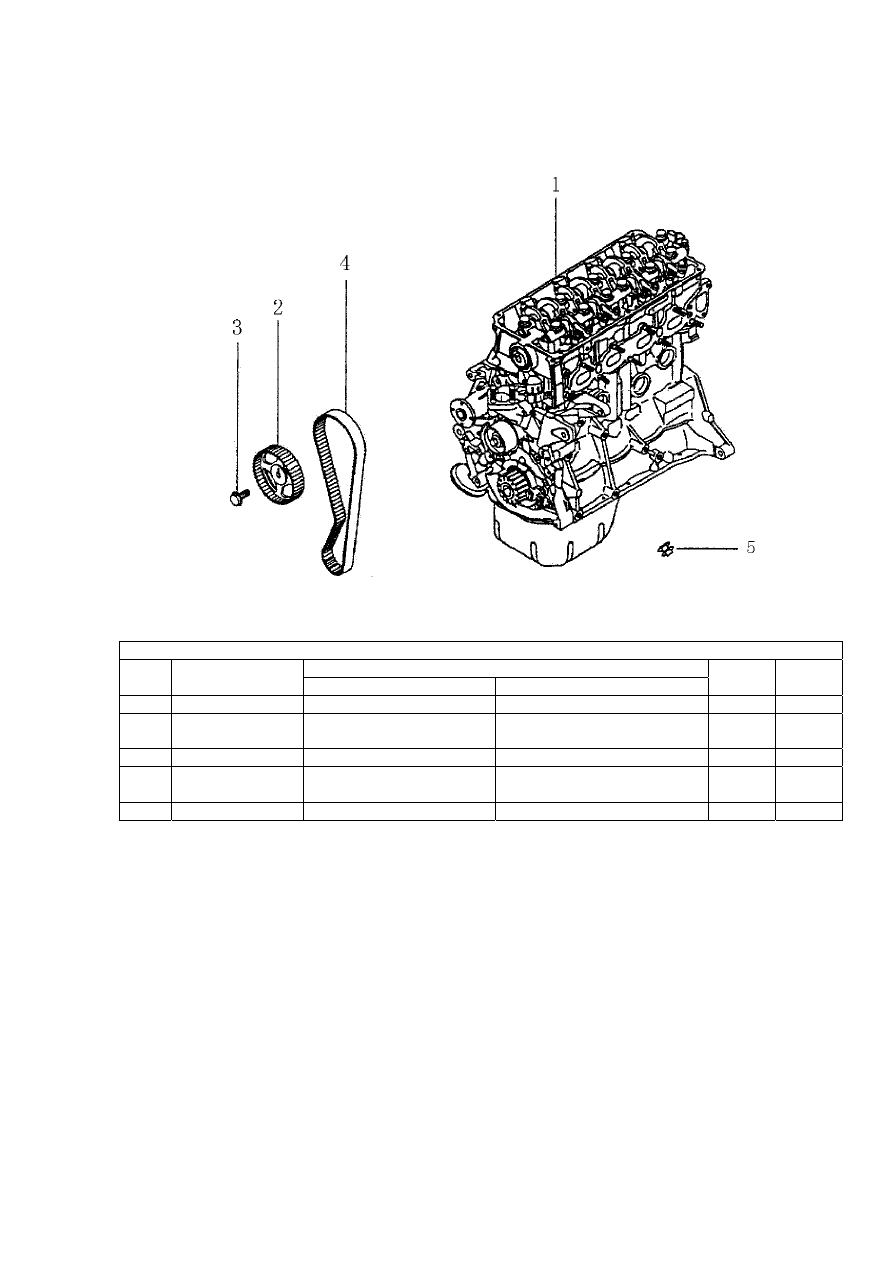

Рисунок 1-1-11.

Приводной ремень механизма синхронизации









Рисунок 1-1-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе



ENGINE SUBASSY

1



2

471Q-1000013

Шестерня синхронизации
распределительного вала



 TIMING PULLY,
CAMSHAFT

1



3 471Q-0140285 Фланцевый болт



FLANGE BOLT

1



4

471Q-1000016

Приводной ремень
механизма синхронизации



TIMING BELT

1



5 471Q-1L-1000075

Стопорное кольцо



RETAINING RING

1







15

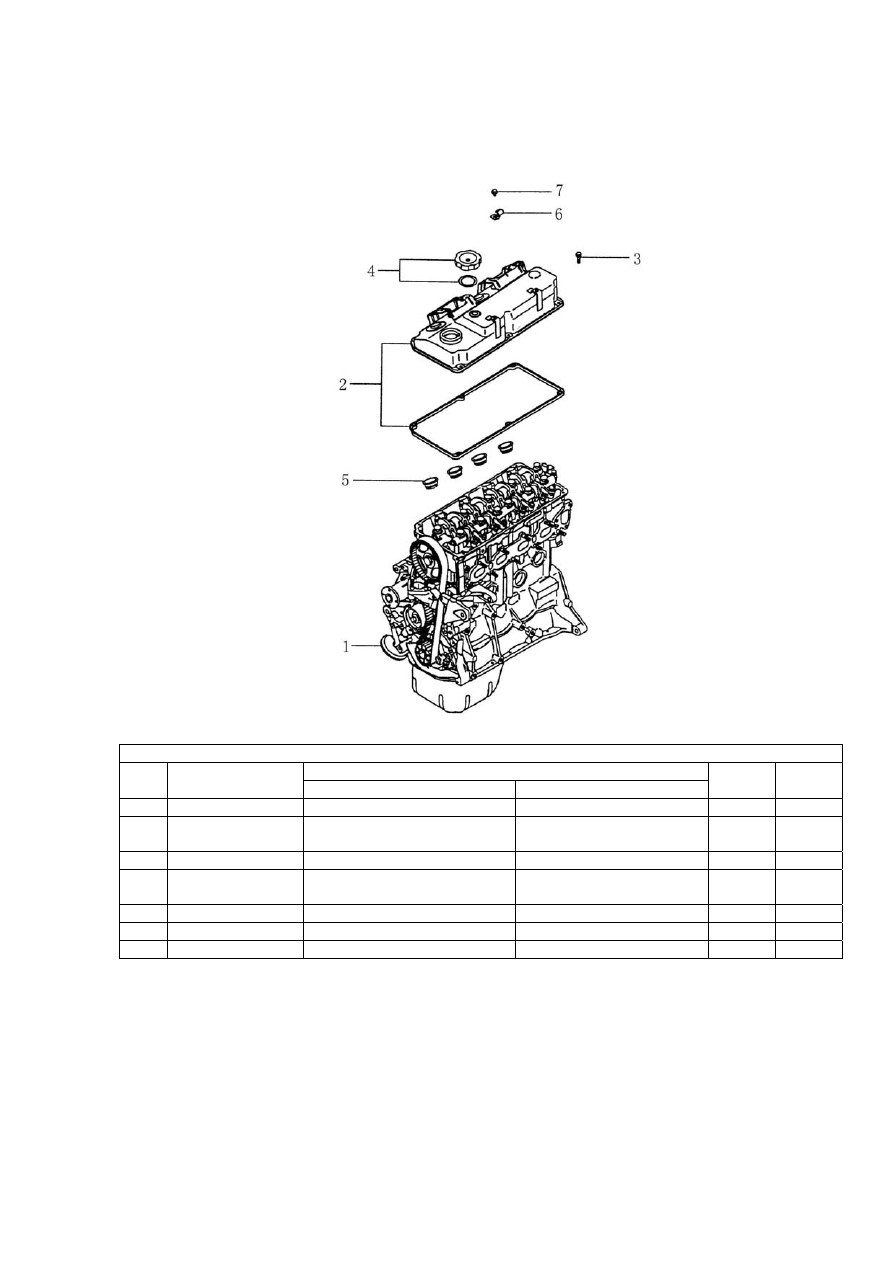

Рисунок 1-1-12.

Крышка клапанного механизма







Рисунок 1-1-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1

Двигатель в сборе 1



ENGINE SUBASSY 1

1



2

471Q-2L-1014900

Крышка клапанной камеры в
сборе



COVER ASSY, ROCKER

1



3 471Q-0244826  Болт с шайбой в сборе



BOLT & WASHER ASSY

6



4

471Q-1000804

Крышка маслоналивного
отверстия в сборе



CAP ASSY, OIL FILLER

1



5 471Q-1003803  Сальник



OIL SEAL

4



6 471Q-1000035  Зажим троса акселератора



CLAMP, ACCEL WIRE

2



7 471Q-0140202  Фланцевый болт



FLANGE BOLT

2
