ДВИГАТЕЛЬ

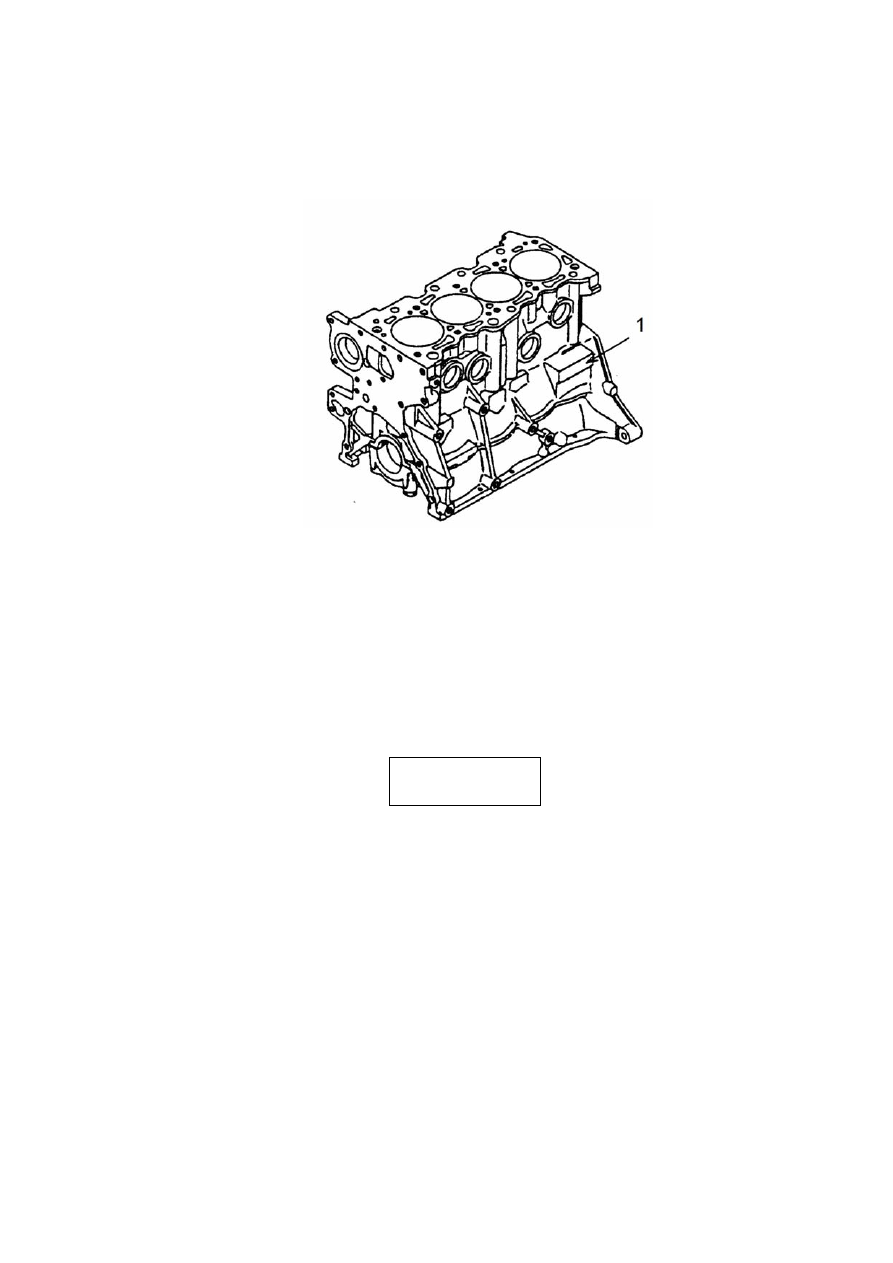

Положение номера двигателя.



Рисунок 1-1-1.

1. Положение номера двигателя.

Номер типа и серийный номер двигателя выбиваются с левой стороны блока цилиндров в
месте, показанном на рисунке. Номер состоит из двух строк – в верхней строке указан
номер типа, а в нижней – серийный номер двигателя.

Пример:

DA4G18

☆

4D 57A0005☆

DA4G18: Тип двигателя.
4D: Идентификационный код двигателей одного типа.
57: Изготовлен в июле 2005 года.
A0005: Серийный номер изготовителя.



5

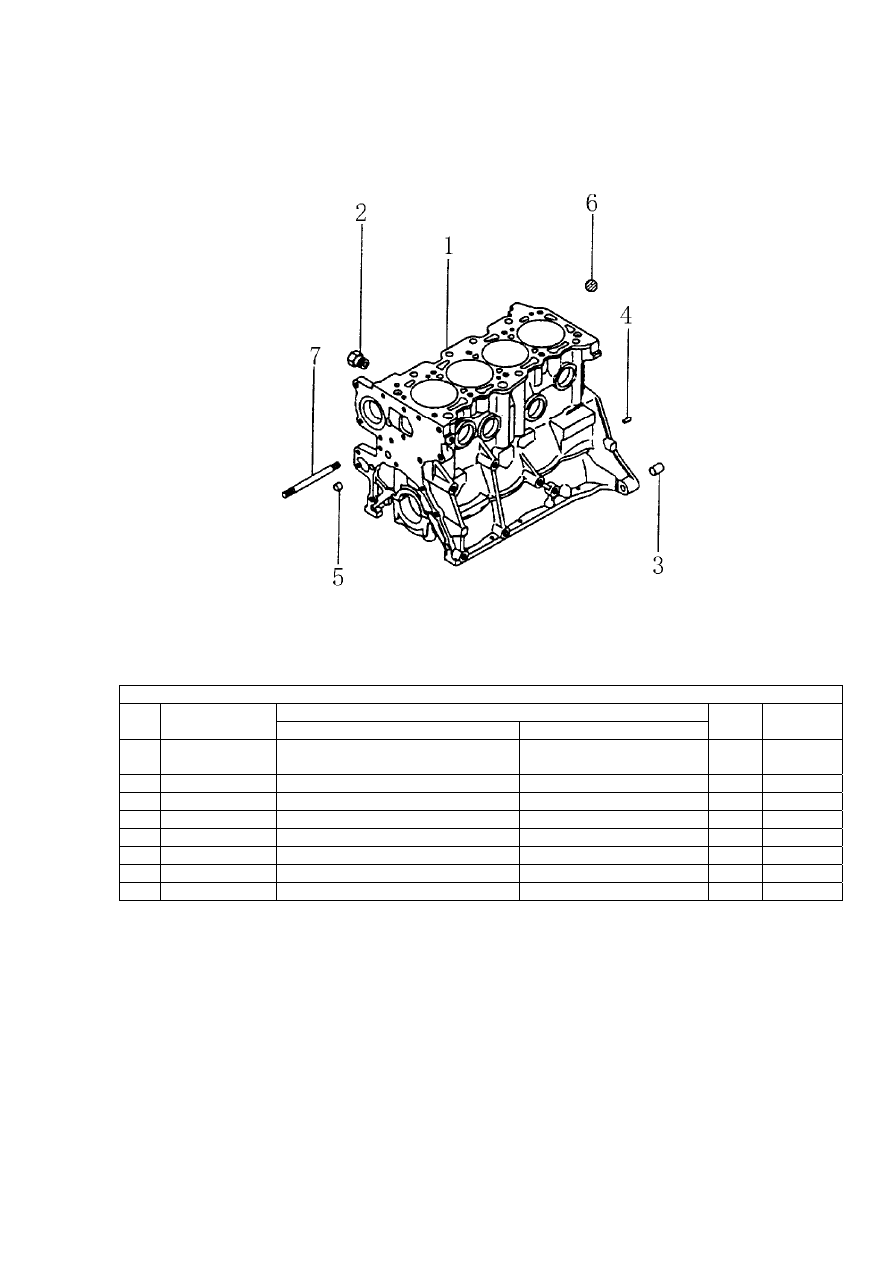

Рисунок 1-1-2.

Заглушки, штифты, блок цилиндров







Рисунок 1-1-2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1 476Q-1002901

Блок цилиндров в сборе



CYLINDER BLOCK SUB
ASSY

1



2 471Q-1002008

Резьбовая пробка



PLUG 1



3 471Q-1002006

Фиксирующая втулка



POSITIONING BUSH

2



4 471Q-0472403

Фиксирующий шплинт



POSITIONING PIN

2



5 471Q-0471104

Фиксирующая втулка



POSITIONING BUSH

2



6 471Q-0540017

Стальной шарик



STEEL BALL

1



7 471Q-1002007

Шпилька с резьбой на двух концах



STUD 1



8

Чашеобразная заглушка



BOWL PLUG

 1







6

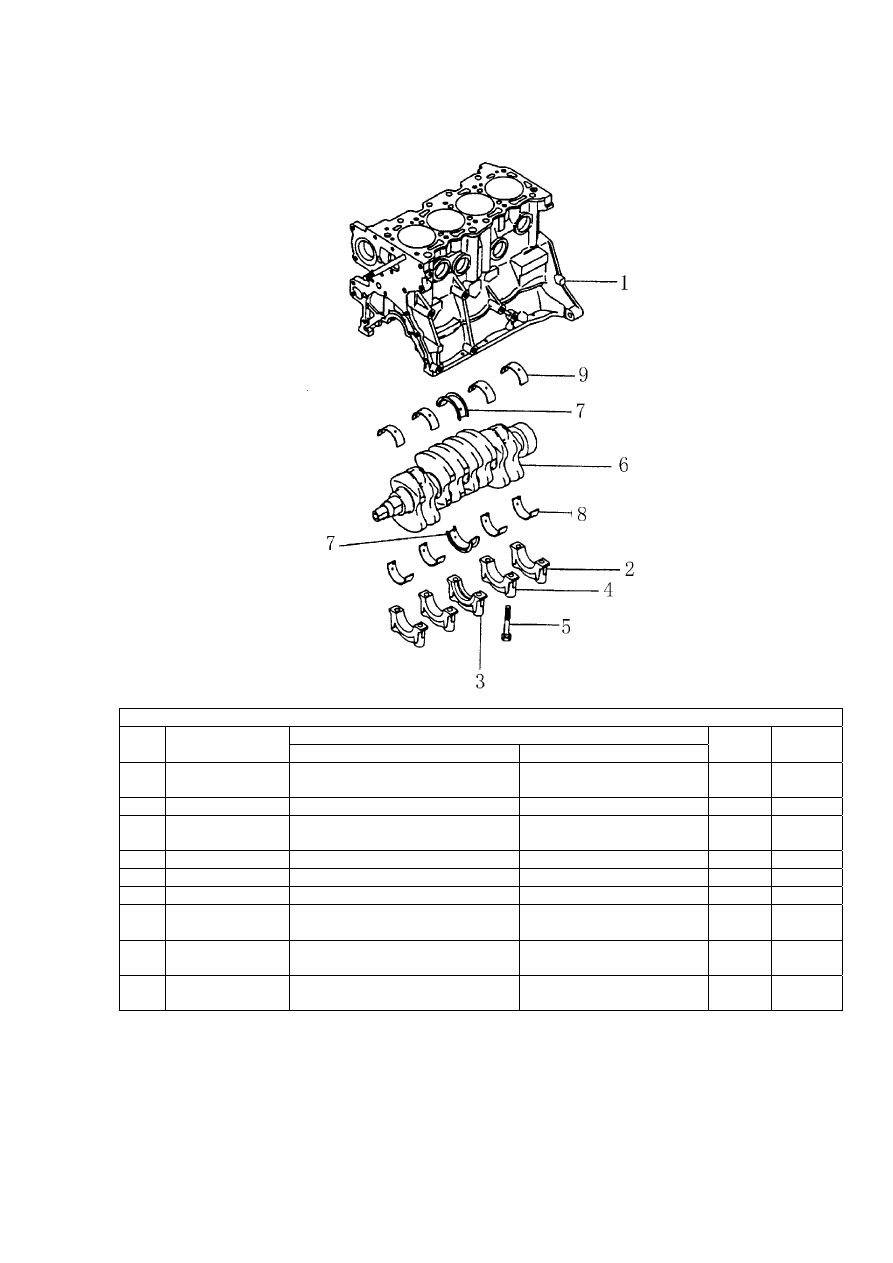

Рисунок 1-1-3.

Подшипники



Рисунок 1-1-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 1



CYLINDER BLOCK
SUBASSY 1

1

2 471Q-1002002 Крышка подшипника



 CAP, BEARING

3



3 471Q-1002003

Крышка промежуточного
подшипника



CAP, CENTER BEARING

1



4 471Q-1002004 Крышка четвертого подшипника  CAP, 4) BEARING

1



5 471Q-1002005 Болт крышки подшипника



 BOLT, BEARING CAP

10



6 476Q-1005001-B

Коленчатый вал



 CRANKSHAFT



1

7 471Q-1002011

Промежуточный коренной
вкладыш



BEARING, CENTER
CRANKSHAFT

2

8 471Q-1002012 Нижний коренной вкладыш



LOWER BEARING,
CRANKSHAFT

4

9 471Q-1002013 Верхний коренной вкладыш



UPPER BEARING,
CRANKSHAFT

4





7

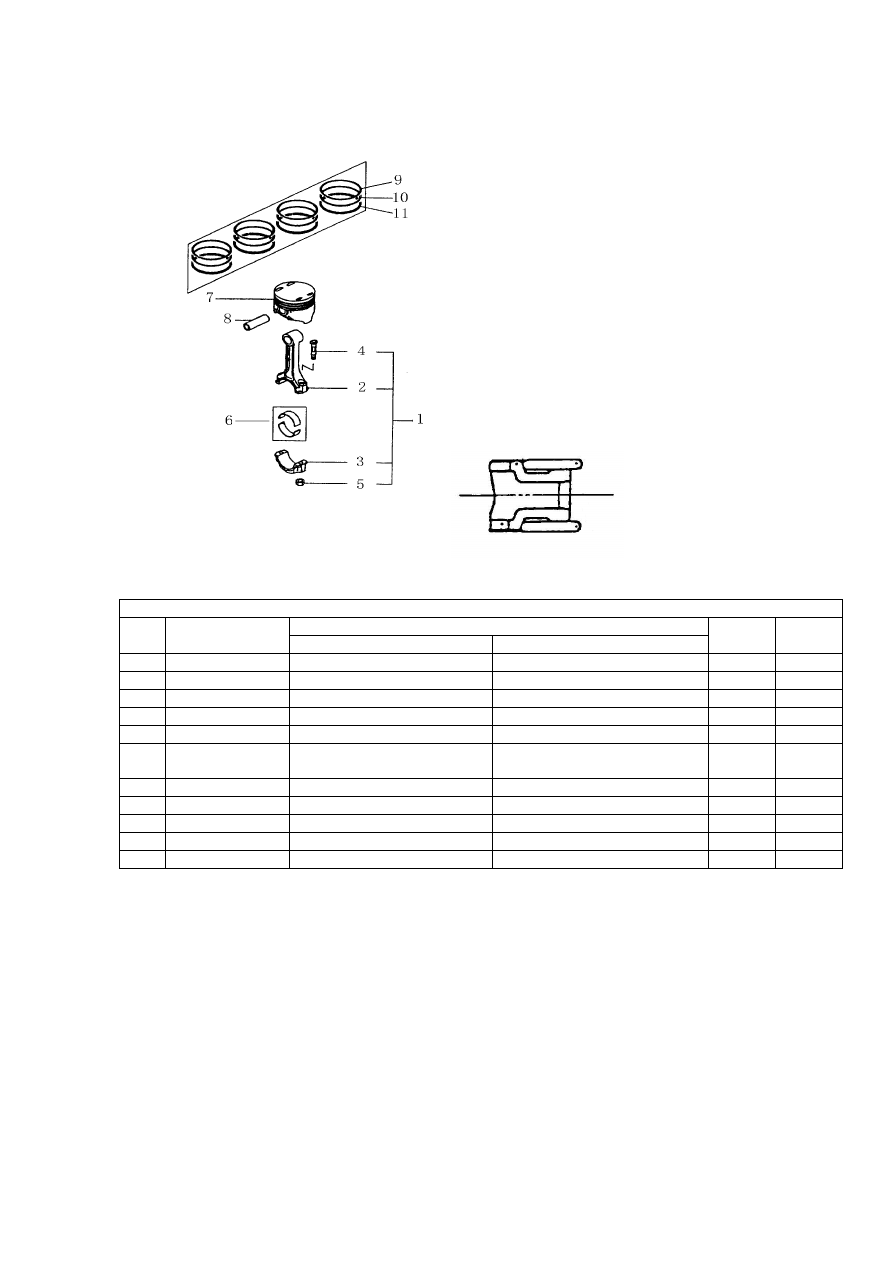

Рисунок 1-1-4.

Шатунно-поршневая группа





Поперечное сечение маслосъемного кольца



Рисунок 1-1-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1 471Q-1004901 Шатун в сборе



 CONNECTING ROD ASSY

4



2 471Q-1004005 Шатун



CONNECTING ROD

4



3 471Q-1004006 Крышка шатуна



CAP, CONNECTING ROD

4



4 471Q-1004007 Болт шатуна



BOLT, CONNECTING ROD

8



5 471Q-1004008 Гайка шатуна



NUT, CONNECTING ROD

8



6

471Q-1004011

Вкладыш шатуна



BEARING, CONNECTING
ROD

8



7 476Q-1004001 Поршень



PISTON 4



8 471Q-1004002 Поршневой палец



PIN, PISTON

4



9 476Q-1004003 Первое поршневое кольцо



PISTON RING, NO.1

4



10 476Q-1004004 Второе поршневое кольцо



PISTON RING, NO.2

4



11 476Q-1004900 Маслоотбойное кольцо



OIL RING ASSY

4
