Автомобили BYD F3 и F3R. Руководство - часть 205



8


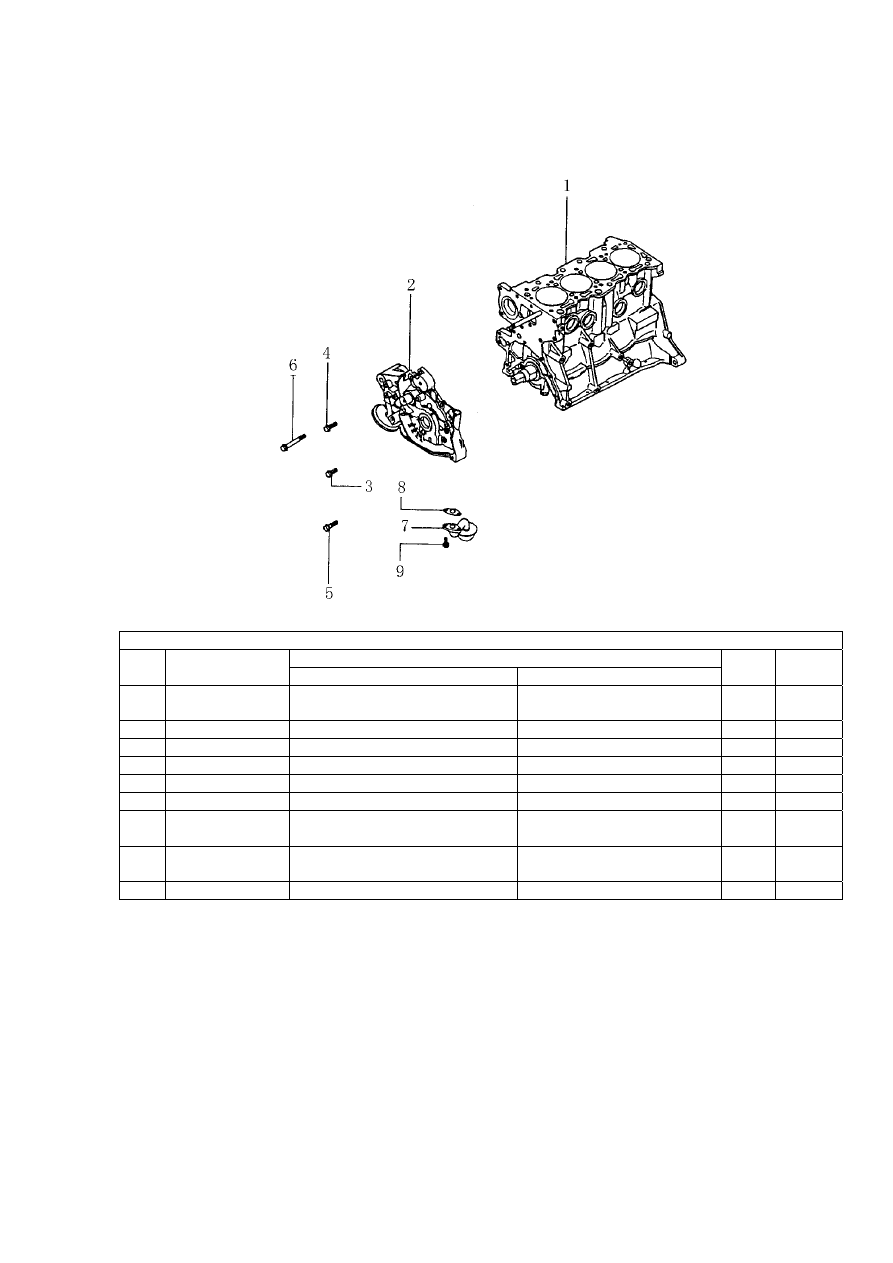

Рисунок 1-1-5.

Масляный насос и масляный фильтр грубой очистки





Рисунок 1-1-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Блок цилиндров в сборе 2



CYLINDER BLOCK
SUBASSY 2

1



2 471Q-1011950-B

Масляный насос в сборе



OIL PUMP ASSY

1



3 471Q-0140025 Фланцевый болт



FLANGE BOLT

3



4 471Q-0140027 Фланцевый болт



FLANGE BOLT

1



5 471Q-0140029 Фланцевый болт



FLANGE BOLT

2



6 471Q-0140038 Фланцевый болт



FLANGE BOLT

4



7

471Q-1010950

Масляный фильтр грубой
очистки



OIL STRAINER ASSY

1



8

471Q-1000044

Прокладка масляного фильтра
грубой очистки



 WASHER, OIL STRAINER

1



9 471Q-0241071 Болт с шайбой в сборе



BOLT & WASHERASSY

2







9

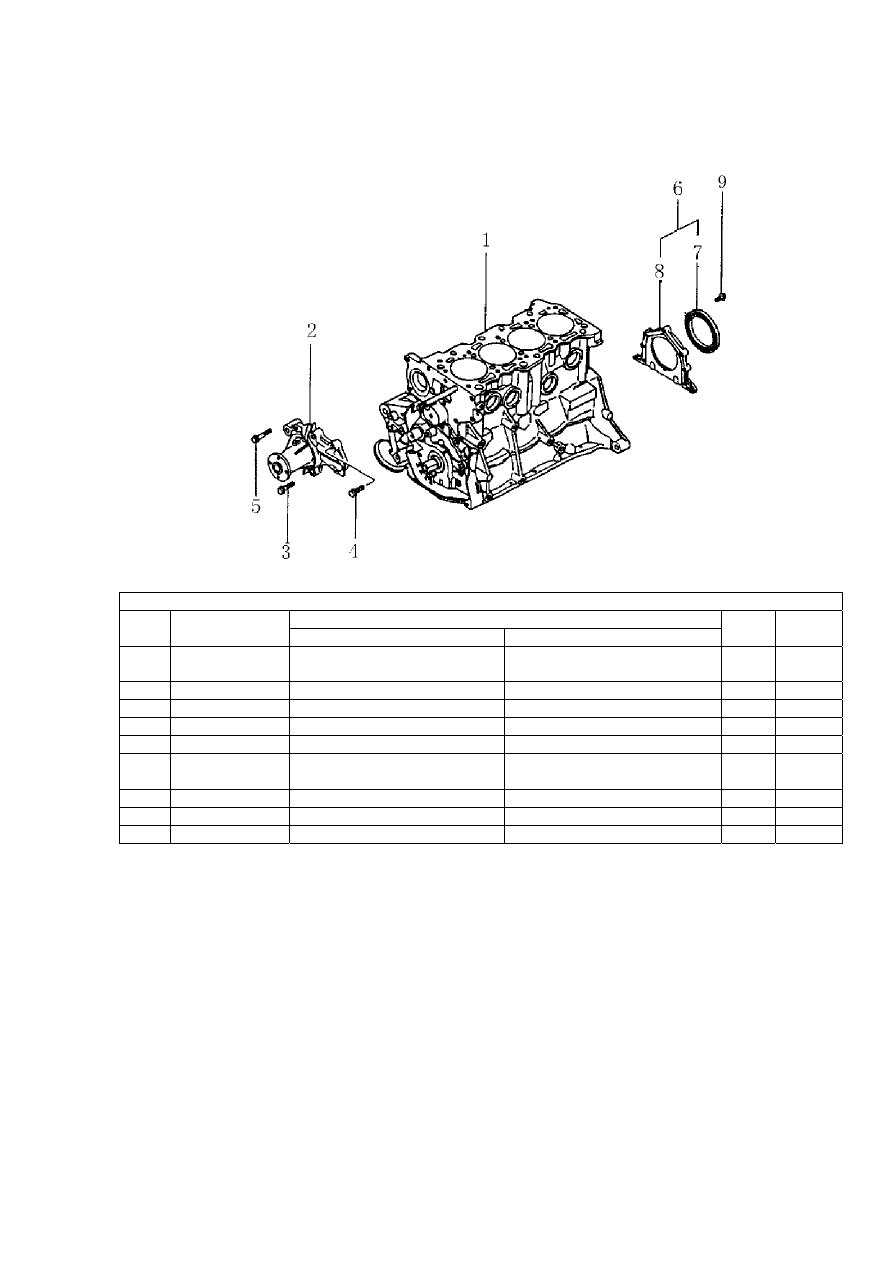

Рисунок 1-1-6.

Водяной насос и задний сальник





Рисунок 1-1-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Блок цилиндров в сборе 3



CYLINDER BLOCK
SUBASSY 3

1



2 471Q-1307950

Водяной насос в сборе



WATER PUMP ASSY

1



3 471Q-0140227

Фланцевый болт



FLANGE BOLT

2



4 471Q-0140229

Фланцевый болт



FLANGE BOLT

3



5 471Q-0140235

Фланцевый болт



FLANGE BOLT

1



6

471Q-1002902

Задний сальник коленчатого
вала с корпусом в сборе



REAR OIL SEAL AND
HOUSING ASSY

1



7 471Q-1002801

Сальник



REAR OIL SEAL

1



8 471Q-1002009

Корпус сальника



HOUSING, REAR OIL SEAL

1



9 471Q-0140207

Фланцевый болт



FLANGE BOLT

5







10

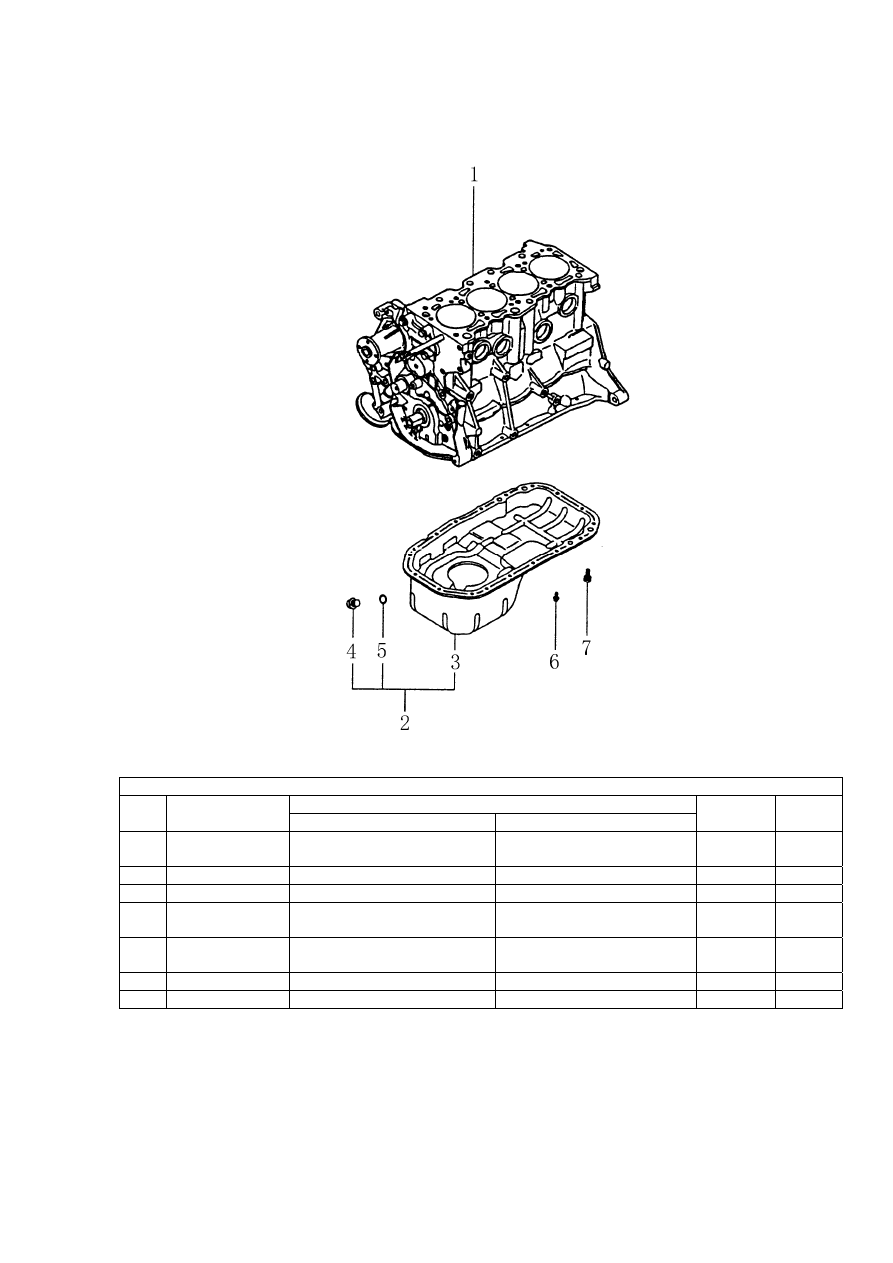

Рисунок 1-1-7.

Масляный поддон в сборе





Рисунок 1-1-7

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 4



CYLINDER BLOCK
SUBASSY 4

1



2 476Q-1009950 Масляный поддон в сборе



OIL PAN ASSY

1



3 476Q-1009800 Масляный поддон



OIL PAN

1



4

471Q-1009003

Пробка отверстия для спуска
масла



OIL DRAIN PLUG

1



5

471Q-1009002

Прокладка пробки отверстия
для спуска масла



GASKET, OIL DRAINPLUG

1



6 471Q-1000010 Фланцевый болт



FLANGE BOLT

18



7 471Q-0140223 Фланцевый болт



FLANGE BOLT

2







11


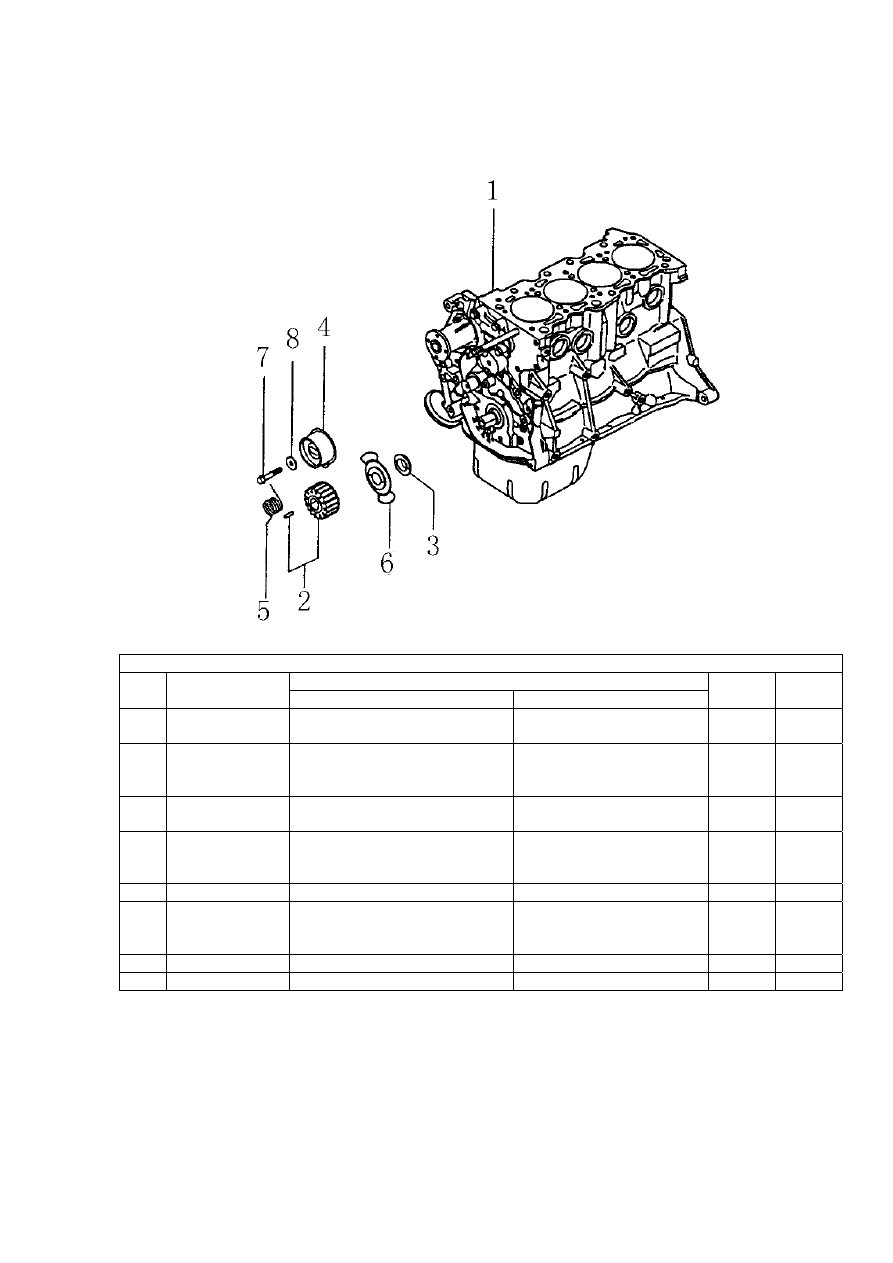

Рисунок 1-1-8.

Система синхронизации





Рисунок 1-1-8

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Блок цилиндров в сборе 5



CYLINDER BLOCK
SUBASSY 5

1



2 471Q-1000802-B

Шестерня механизма
синхронизации коленчатого
вала в сборе



TIMING GEAR ASSY,
CRANKSHAFT 1



3 471Q-1000014-B

Прижимная пластина зубчатой
пластины



SPACER

1



4 471Q-1000806 Натяжной шкив приводного

ремня механизма
синхронизации



TENSIONER ASSY,
TIMING BELT

1



5 471Q-1000017 Натяжная пружина



SPRING, TENSIONER

1



6 471Q-1000015-B

Зубчатая пластина датчика
углового положения
коленчатого вала



BLADE, CRANKSHAFT
POSITION SENSOR

1



7 471Q-0140234 Фланцевый болт



FLANGE BOLT

1



8 471Q-0450154 Плоская шайба



FLAT WASHER

1
