16

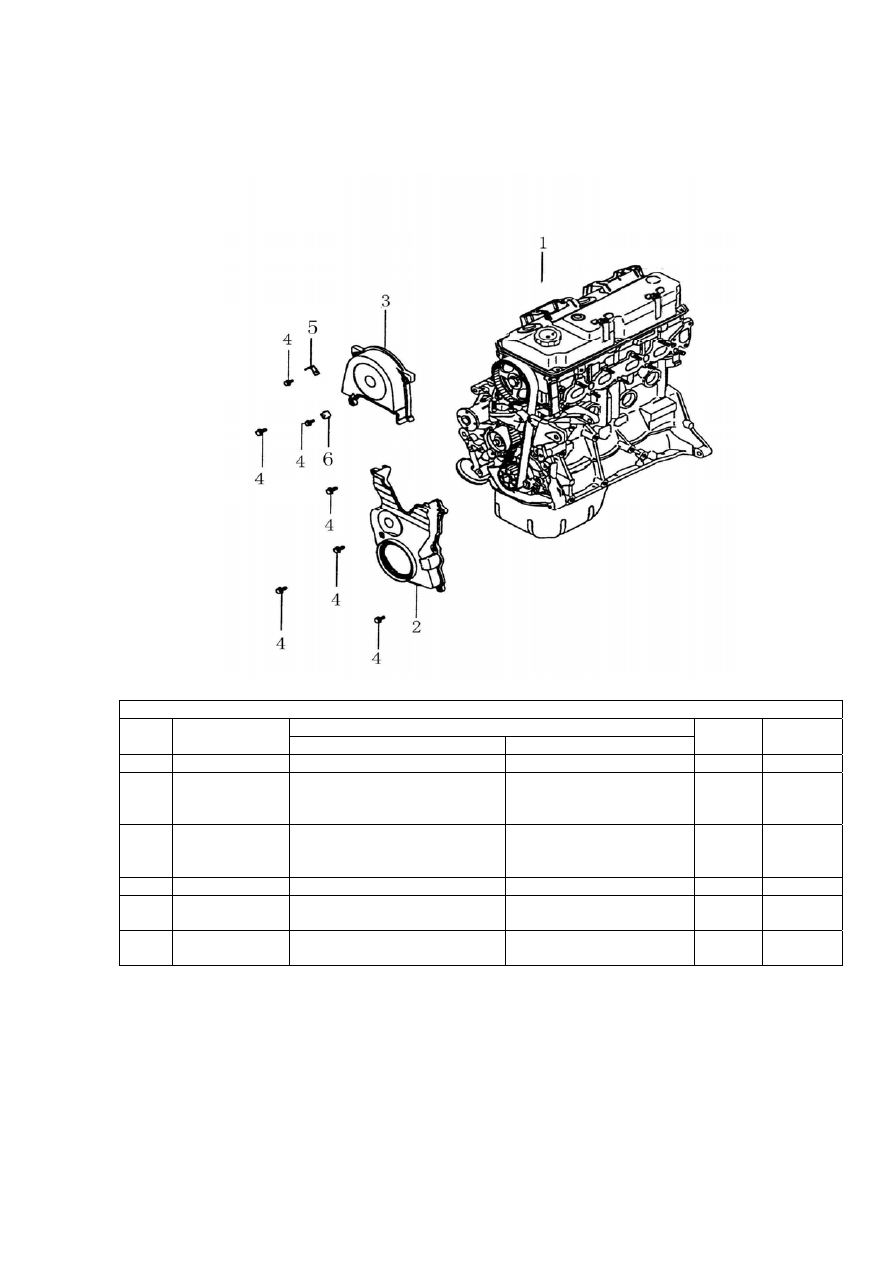

Рисунок 1-1-13.

Кожух приводного ремня механизма синхронизации в сборе







Рисунок 1-1-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 471Q-1000800

Двигатель в сборе 2



ENGINESUBASSY 2

1



2

471Q-1000801

Нижний наружный кожух
приводного ремня механизма
синхронизации



LOWER COVER ASSY,
TIMING BELT

1



3

471Q-0140206

Верхний наружный кожух
приводного ремня механизма
синхронизации



UPPER COVER ASSY,
TIMING BELT

1



4 471Q-1000030

Фланцевый болт



FLANGE BOLT

8



5

471Q-1000034

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1



6

471Q-1000800

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1







17

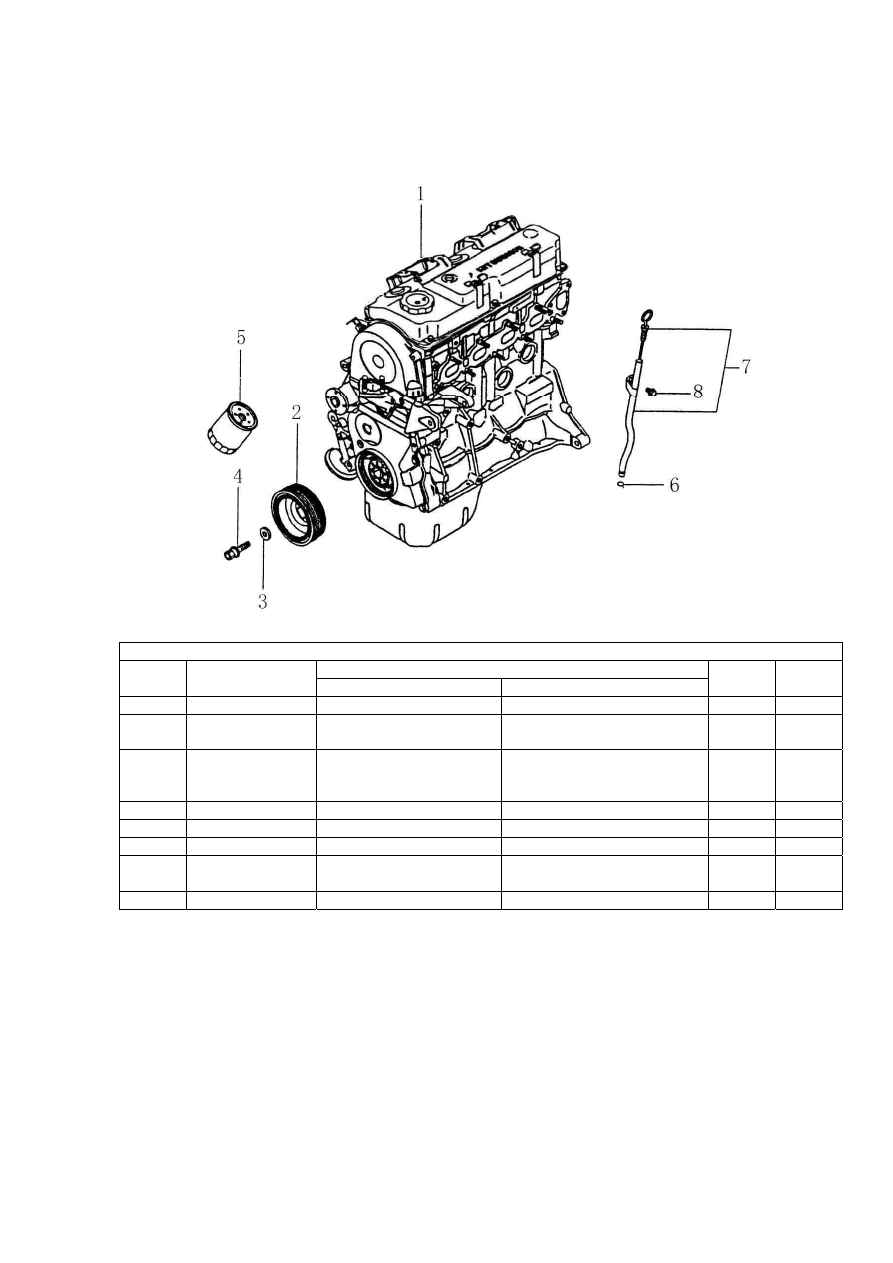

Рисунок 1-1-14.

Приводной шкив коленчатого вала в сборе и масляный фильтр







Рисунок 1-1-14

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Двигатель в сборе 3



ENGINESUBASSY 3

1



2

471Q-1000809-B

Шкив ременной передачи
коленчатого вала



 PULLEY ASSY,
CRANKSHAFT

1



3

471Q-1000012-B

Прокладка шкива
ременной передачи
коленчатого вала



 WASHER, PULLEY,
CRANKSHAFT 1



4 471Q-1000011-B

Болт коленчатого вала



 BOLT, CRANKSHAFT

1



5 471Q-1012950

Масляный фильтр в сборе

 OIL FILTER ASSY

1



6 471Q-1000025

Кольцевое уплотнение



 O-SHAPE RING

1



7

476Q-1000803

Масломерный щуп в
сборе



 OIL LEVEL GAUGE ASSY

1



8 471Q-0140221

Фланцевый болт



FLANGE BOLT

1







18

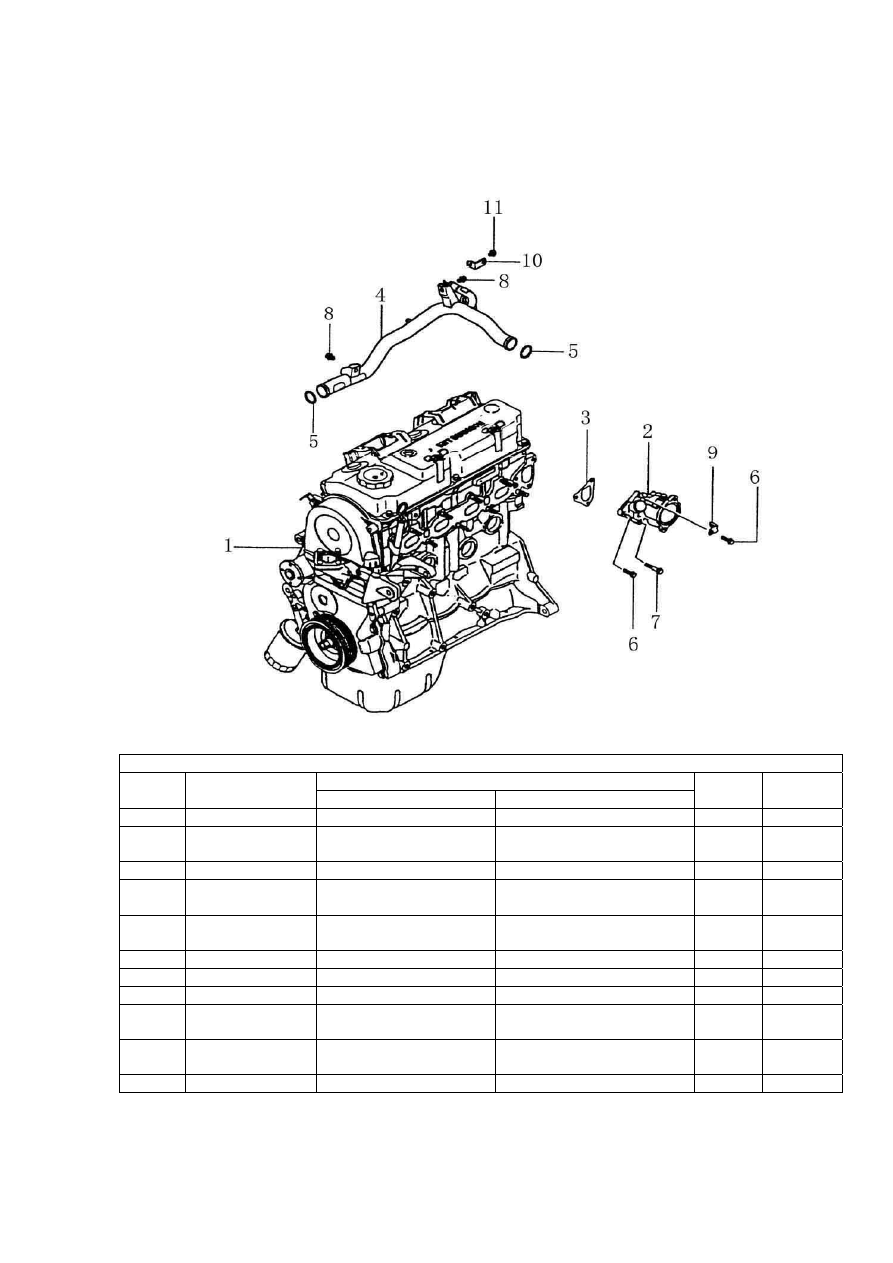

Рисунок 1-1-15.

Впускной водяной шланг в сборе







Рисунок 1-1-15

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1 476Q-4D-1300801

Двигатель в сборе 4



ENGINESUBASSY 4

1



2

471Q-1000021

Корпус термостата в
сборе



 HOUSING ASSY,
THERMOSTAT

1



3 471Q-1300802

Шайба



 WASHER

1



4

471Q-1000024

Впускной патрубок в
сборе



 WATER INLET PIPE ASSY

1



5

471Q-0140227

Кольцевое уплотнение
патрубка



 O-SHAPE RING

2



6 471Q-0140233

Фланцевый болт



FLANGE BOLT

2



7 471Q-0140021

Фланцевый болт



FLANGE BOLT

1



8 471Q-1000031

Фланцевый болт



FLANGE BOLT

2



9

471Q-1000032

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1



10

471Q-0140202

Опорный кронштейн
кабельной шины



BRACKET, WIRE
HARNESS

1



11 476Q-4D-1300801

Фланцевый болт



FLANGE BOLT

1







19

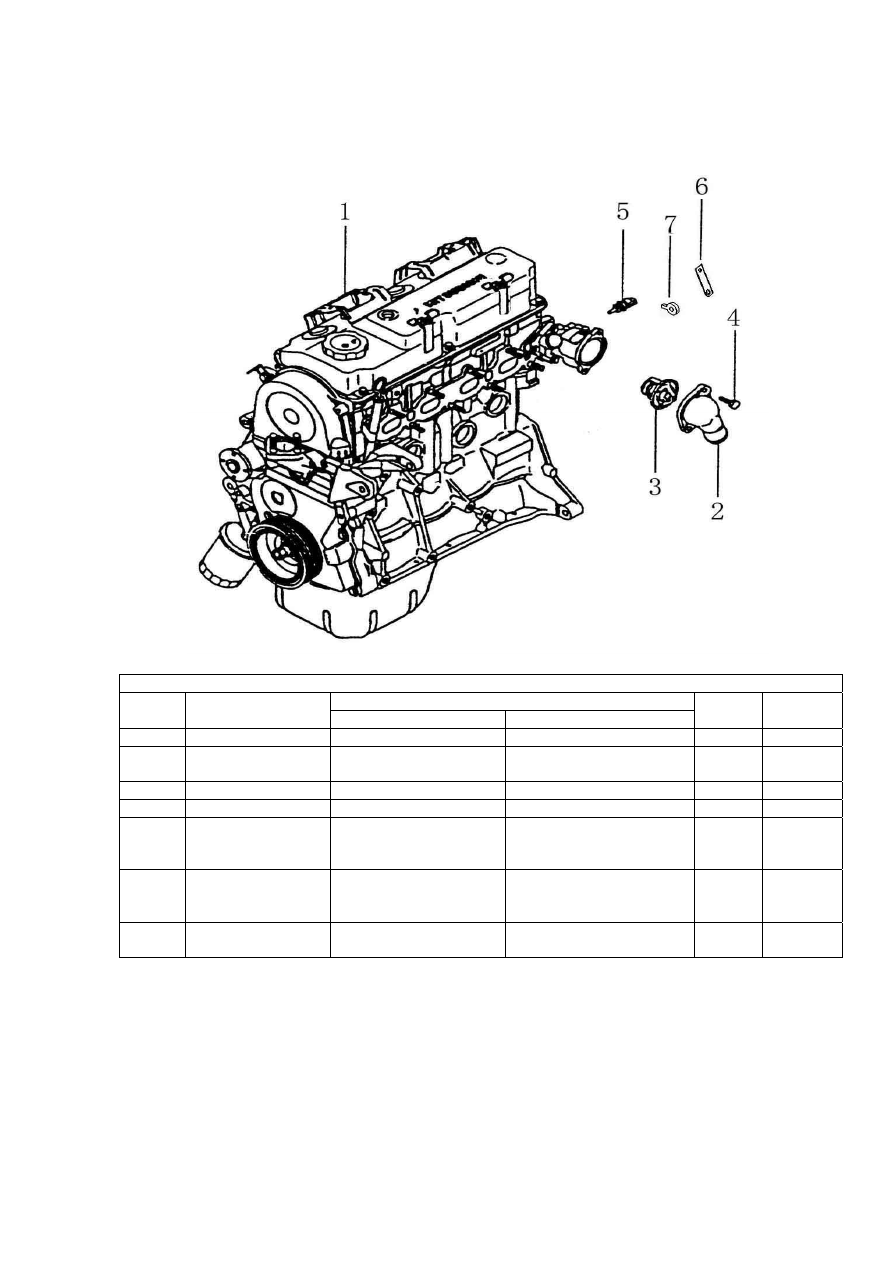

Рисунок 1-1-16.

Термостат







Рисунок 1-1-16

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеча
ние

1



Двигатель в сборе 5



 ENGINESUBASSY 5

1



2

471Q-1000020

Штуцер впускного
патрубка



WATER INLET FITTING

1



3 471Q-1306950 Термостат



THERMOSTAT 1



4 471Q-0241255 Болт с шайбой в сборе



BOLT & WASHERASSY

2



5

476Q-4D-1300800

Датчик температуры
жидкости в системе
охлаждения



 WATER TEMPERATURE
SENSOR

1



6

471Q-1L-1000076

Опорный кронштейн
кабельной шины
датчика кислорода



 BRACKET, WIRE
HARNESS, OXYGEN
SENSOR

1



7

471Q-1L-1000079

Пружинное стопорное
кольцо



 SNAP RING

1
