44

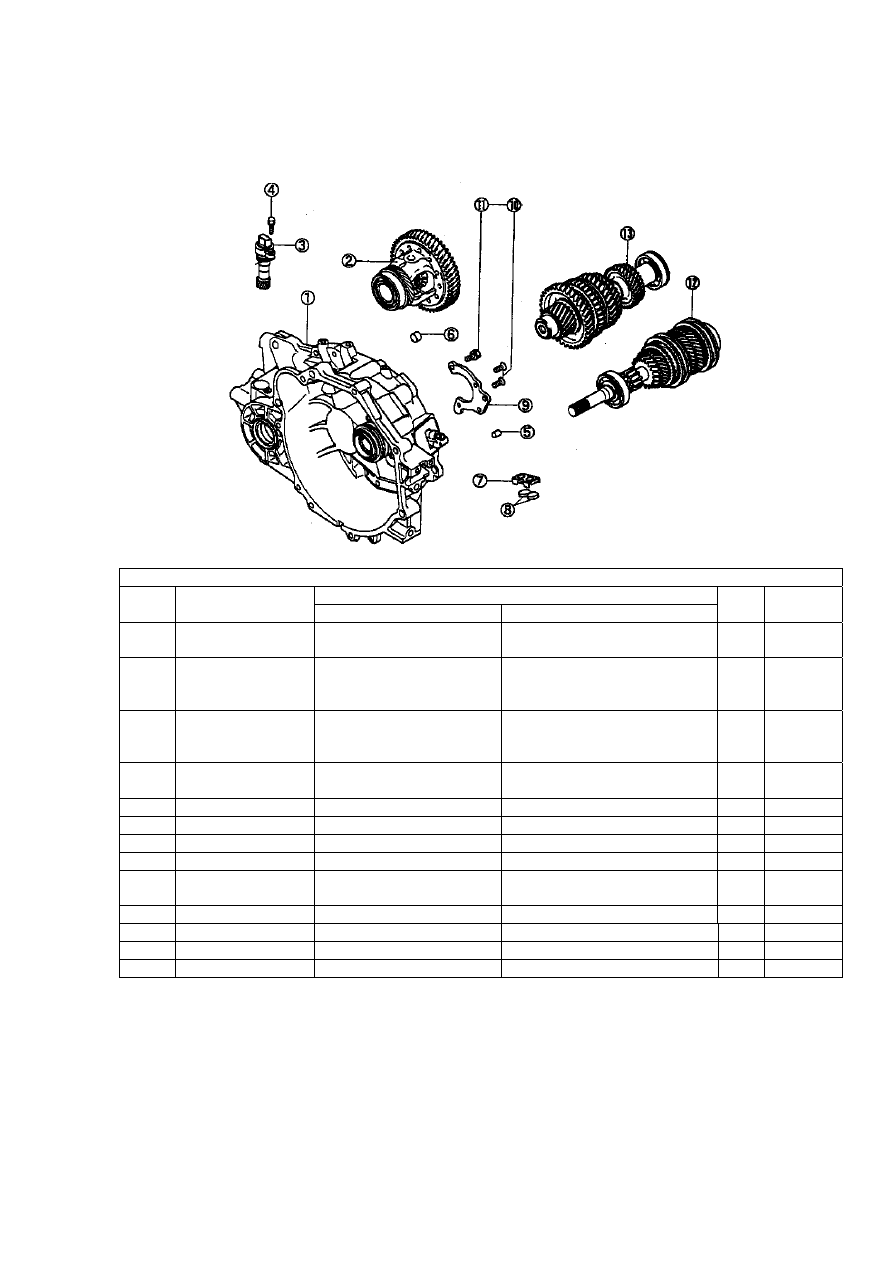

Рисунок 1-2-3.

Кожух муфты сцепления в сборе







Рисунок 1-2-3

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеча
ние

1



Кожух муфты сцепления
в сборе



HOUSING SUB-ASSY,
CLUTCH

1

2



Дифференциал в сборе и
ведомая шестерня
главного редуктора



DIFFERENTIAL ASSY AND
DRIVEN GEAR, FINAL GEAR  1



3 BS15-41-3802900

Датчик скорости
движения автомобиля в
сборе



VEHICLE SPEED SENSOR
ASSY 1



4 471Q-0240029

Болт с пружинной
шайбой



BOLT & WASHER ASSY

1

5 471Q-0472405 Шплинт



PIN 3



6 BS15-1700004 Втулка



BUSHER 1



7 BS15-1700011 Фиксатор магнита



RETAINER, MAGNET

1



8 BS15-1700012 Магнит



MAGNET 2



9 BS15-1700005

 Держатель переднего
подшипника



RETAINING BRACKET,
FRONT BEARING

1

10 BS15-1700013  Болт с уплотнением



SEALING BOLT

2



11 471Q-0241253  Болт с шайбой в сборе



BOLT & WASHER ASSY

1



12



Входной вал в сборе



INPUT SHAFT ASSY

1



13



Выходной вал в сборе



OUTPUT SHAFT ASSY

1







45

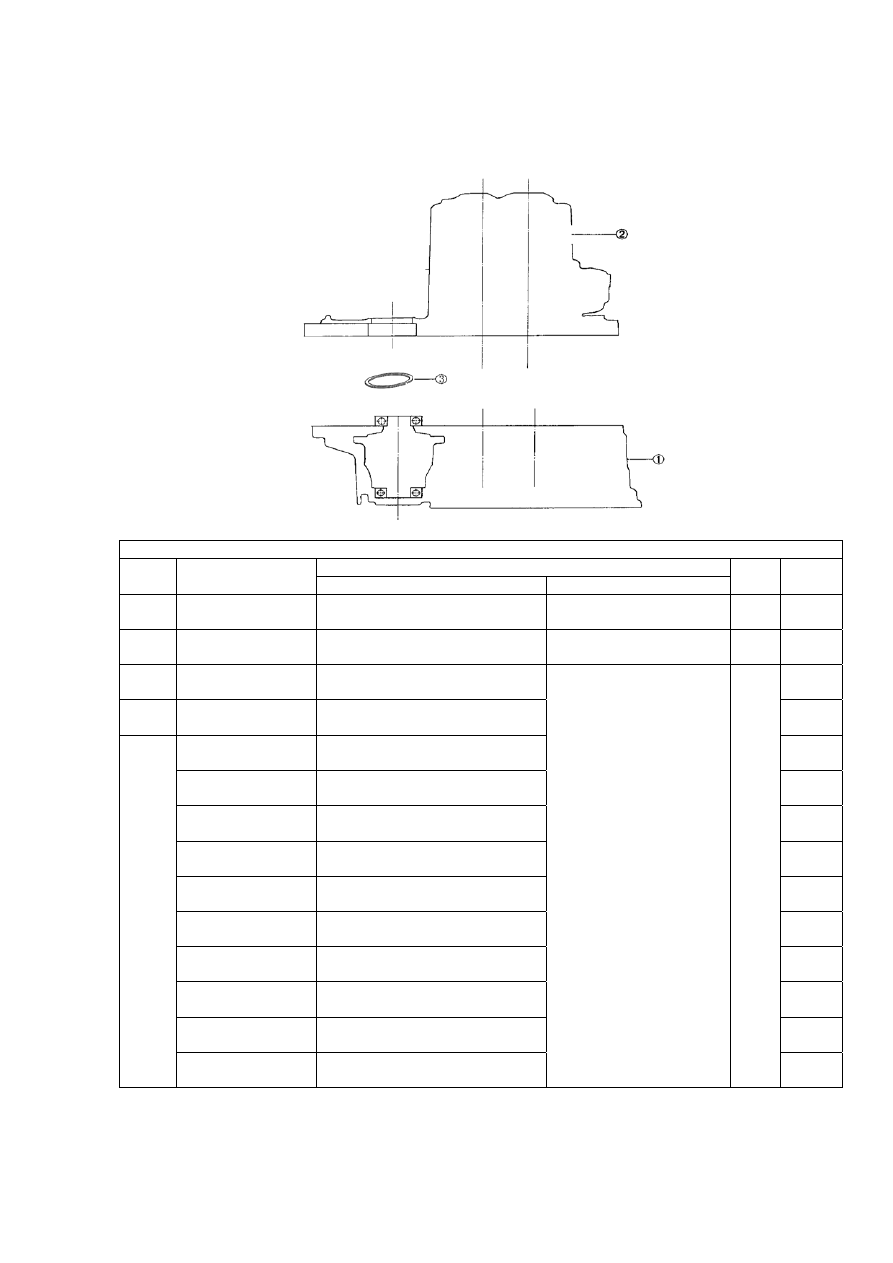

Рисунок 1-2-4.

Кожух муфты сцепления в сборе







Рисунок 1-2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1

Кожух муфты сцепления в сборе



HOUSING ASSY,
CLUTCH CLUTCH

1

2



Коробка переключения передач
в сборе



TRANSMISSION SUB-
ASSY

1

 BS15-1700015-1



 Регулировочная шайба
дифференциала (1 размер)





 BS15-1700015-2

 Регулировочная шайба
дифференциала (2 размер)





BS15-1700015-3

Регулировочная шайба
дифференциала (3 размер)





BS15-1700015-4

Регулировочная шайба
дифференциала (4 размер)





BS15-1700015-5

Регулировочная шайба
дифференциала (5 размер)





BS15-1700015-6

Регулировочная шайба
дифференциала (6 размер)





BS15-1700015-7

Регулировочная шайба
дифференциала (7 размер)





BS15-1700015-8

Регулировочная шайба
дифференциала (8 размер)





BS15-1700015-9

Регулировочная шайба
дифференциала (9 размер)





BS15-1700015-10

Регулировочная шайба
дифференциала (10 размер)





BS15-1700015-11

Регулировочная шайба
дифференциала (11 размер)





3

BS15-1700015-12

Регулировочная шайба
дифференциала (12 размер)



ADJUSTING WASHER,
DIFFERENTIAL

1







46

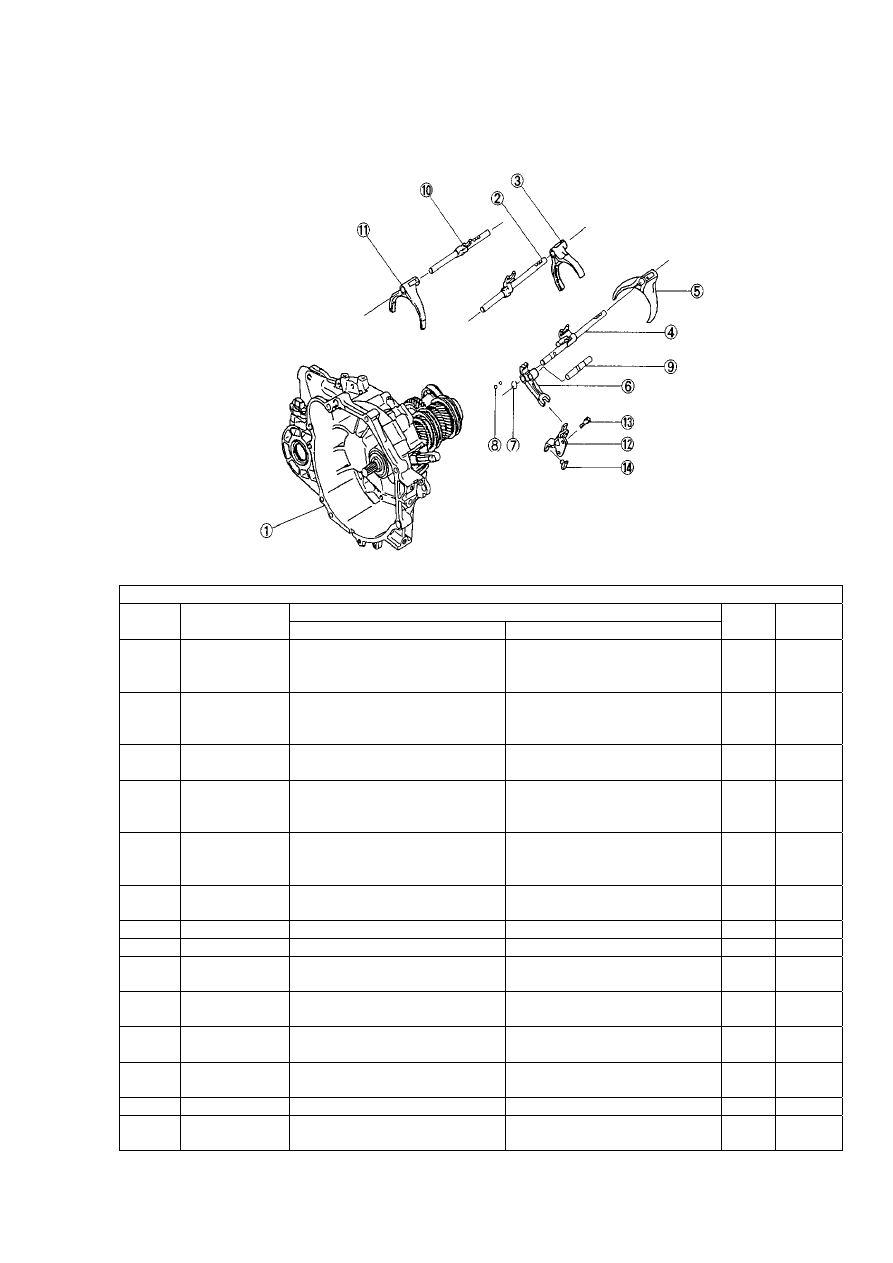

Рисунок 1-2-5.

Вал переводной вилки третьей-четвертой передачи в сборе







Рисунок 1-2-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

1



Кожух муфты сцепления в
сборе и шестерня в сборе



HOUSING SUB-ASSY,
CLUTCH AND GEAR SUB-
ASSY

1

2 BS15-1702801

Вал переводной вилки
третьей-четвертой передачи в
сборе



THIRD-FOURTH SHIFT
FORK SHAFT ASSY

1



3 BS15-1702002

Переводная вилка третьей-
четвертой передачи



THIRD-FOURTH SHIFT
FORK

1

4 BS15-1702802

Вал переводной вилки пятой
передачи - передачи заднего
хода в сборе



FIFTH AND REVERSE SHIFT
FORK SHAFT ASSY

1



5 BS15-1702003

Переводная вилка пятой
передачи – передачи заднего
хода



FIFTH AND REVERSE SHIFT
FORK

1



6 BS15-1702004

Переводной рычаг передачи
заднего хода



SHIFT ARM, REVERSE

 1



7 471Q-0522408



Пружинное стопорное кольцо



SPRING RETAINING RING

1



8 471Q-0540012

Стальной шарик



STEEL BALL

 2



9 BS15-1702008

Блокировочный вал передачи
заднего хода



INTER-LOCK SHAFT,
REVERSE

1

10 BS15-1702800

Вал переводной вилки первой-
второй передачи в сборе



FIRST-SECOND SHIFT FORK
SHAFT SBU-ASSY

1

11 BS15-1702001

Переводная вилка первой-
второй передачи



FIRST-SECOND SHIFT FORK

1



12 BS15-1702904

Переводной вал передачи
заднего хода в сборе



REVERSE SHIFT SHAFT
ASSY

1



13 BS15-1700804

Болт с шайбой в сборе



BOLT & WASHER ASSY

 2



14 BS15-1702009

Переводная тяга передачи
заднего хода



REVERSE SHIFT ROD

1





47

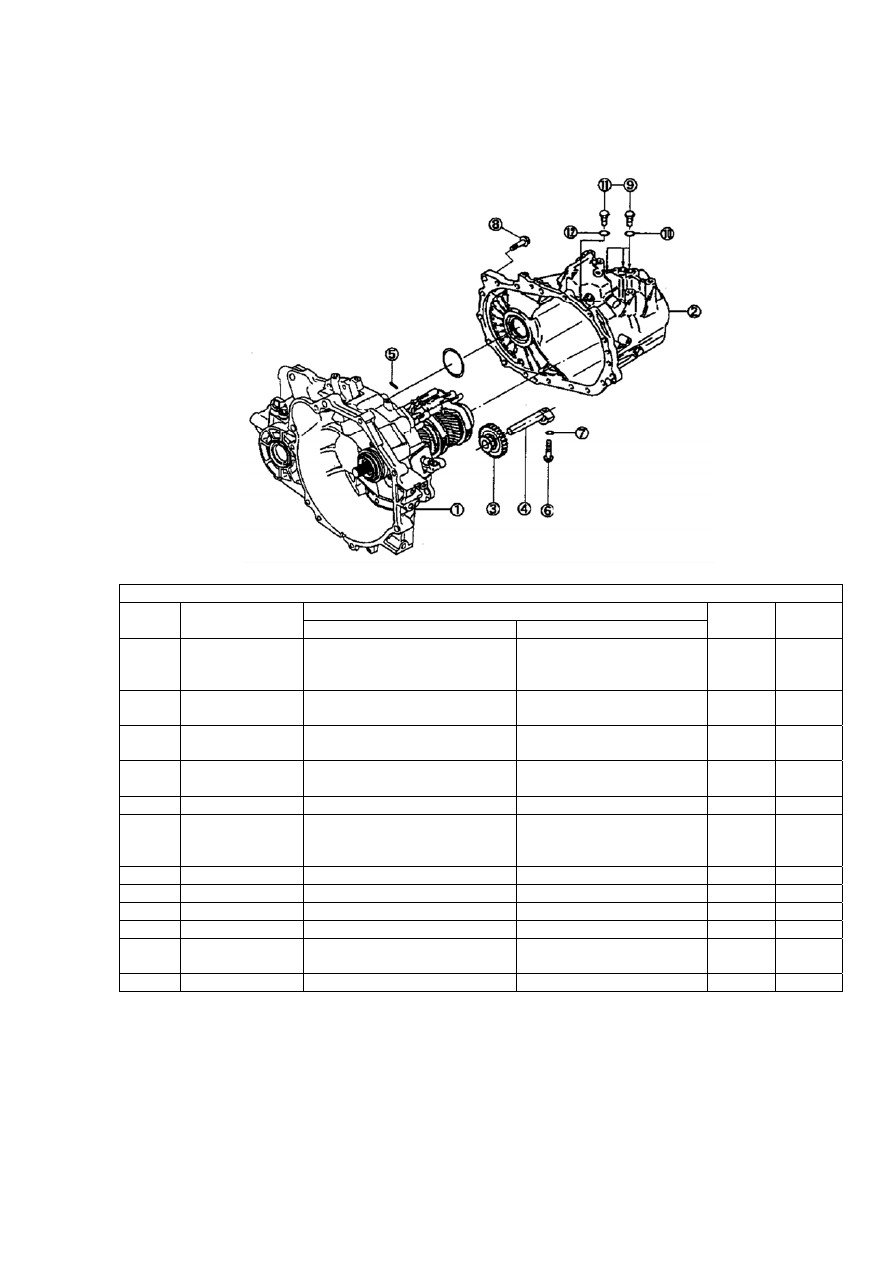

Рисунок 1-2-6.

Картер коробки переключения передач в сборе







Рисунок 1-2-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Примеч
ание

1



Кожух муфты сцепления в
сборе и шестерня в сборе



HOUSING SUB-ASSY,
CLUTCH AND GEAR
SUB-ASSY

1

2



Коробка переключения
передач в сборе



TRANSIMISSION

1

3 BS15-1701905

Промежуточная шестерня
передачи заднего хода в сборе



REVERSE INTERMEDIAL
GEAR ASSY

4

4 BS15-1701033

Вал промежуточной шестерни
передачи заднего хода



REVERSE INTERMEDIAL
GEAR SHAFT

1

5 471Q-0472574



Пружинный шплинт



SPRING PIN

3



6 BS15-1701034

Болт промежуточной
шестерни передачи заднего
хода



BOLT, REVERSE
INTERMEDIAL GEAR

1



7 BS15-1701035

Пружинная шайба



WASHER 1



8 471Q-0140266

Фланцевый болт



FLANGE BOLT

14



9 BS15-1702906

Комплект пружин в сборе



SPRING SUIT ASSY

3



10 471Q-0660035

Пружинная шайба



WASHER 3



11

BS15-1702907

Ограничительный шарик в
сборе



LIMITED BALL ASSY

1



12 471Q-0660035

Пружинная шайба



WASHER 1
