68



Рисунок 2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

17 BYDF3-1100204

Кронштейн 2 дренажного
заправочного шланга



BRACKET 2,
VENTILATING HOSE

1

18 BYDF3-1100203

Кронштейн 1 дренажного
заправочного шланга



BRACKET 1,
VENTILATING HOSE

1

19 BYDF3-1100202

Хомут с двумя отверстиями



TWO-HOLE CLAMP

1



20 BYDF3-1100210

Сварная заправочная
топливная трубка в сборе



WELDING ASSY, FUEL
PIPE

1

21 BYDF3-1100101

Щиток заливной горловины
топливного бака



SHIELD, FUEL INLET
PORT

1

22 BYDF3-1100110

Крышка заливной
горловины топливного бака
в сборе



FUEL INLET CAP ASSY

1



23 BYDF3-1100201

Пластмассовая защитная
манжета заправочной
топливной трубки



PLASTIC SHIELD, FUEL
INLET PORT

1

24 Q1460616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

2



25 BYDF3-1100221

Кронштейн 1 заправочной
топливной трубки



BRACKE 1, FUEL INLET
PIPE

1

26 Q1400818

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



27 Q1400818

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



28 BYDF3-1100231

Кронштейн 2 заправочной
топливной трубки



BRACKET2, FUEL INLET
PIPE

1

29 Q1460616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



30 Q67545

Червячный хомут



WORM SNAP RING

2



31 BYDF3-1100205

Заправочный гибкий шланг



FUEL INLET HOSE

1



32 BYDF3-1100206

Защитная манжета
заправочного гибкого
шланга



SHIELD, FUEL INLET
HOSE

1

33 Q1401030

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

4



34 BYDF3-1101401

Хомут крепления
топливного бака 2



FIXED STRAP2, FUEL
TANK

1

35 BYDF3-1101402

Защитная подкладка 2
крепежного хомута



PROTECTED CUSHION 2,
FIXED STRAP

1

36 BYDF3-1101302

Защитная подкладка 1
крепежного хомута



PROTECTED CUSHION 1,
FIXED STRAP

1

37 BYDF3-1101301

Хомут крепления
топливного бака 1



FIXED STRAP 1, FUEL
TANK

1

38 BYDF3-1104012

Зажим для шланга с темя
отверстиями 1



THREE-HOLE CLAMP 1

1



39 BYDF3-1104013

Зажим с пятью отверстиями



FIVE-HOLE CLAMP

2



40 BYDF3-1104019

Зажим с пятью отверстиями
(нижний)



FIVE-HOLE CLAMP
(LOWER)

3

41 BYDF3-1104018

Щиток топливной
магистрали



SHIELD, FUEL PIPE

1



42 BYDF3-1104016

Пластмассовая гайка



PLASTIC NUT

3



43 BYDF3-1104015

Зажим для шланга с тремя
отверстиями 3



THREE-CLAMP 3

1



44 BYDF3-1104014

Зажим для шланга с тремя
отверстиями 2



THREE-CLAMP 2

1



45 BYDF3-1104170

Впускная топливная трубка



FUEL INLET PIPE

1



46 BYDF3-1104310

Отводная трубка для
топливных паров



EXHAUST PIPE, FUEL
VAPOR

1



69



Рисунок 2-4

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

47

BYDF3D-
1104181

Впускной гибкий шланг 3



FUEL INLET HOSE 3

1



48 Q675B12

Червячный хомут



WORM SNAP RING

2



49 Q1400616

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



50 Q32006

Фланцевая гайка



FLANGE NUT

2



51 BYDF3-1130110

Кронштейн угольного
фильтра



BRACKET, CHARCOAL
CANISTER

1

52 BYDF3-1130100

Угольный фильтр в сборе



CHARCOAL CANISTER
ASSY

1

53

BYDF3D-
1130012

Соединительный гибкий
шланг



OUTLET HOSE,
CHARCOAL CANISTER

1

54 BYDF3-1130011

Соединительный гибкий
шланг



INLET HOSE, CHARCOAL
CANISTER

1

55 Q673B09

Пружинный хомут



SPRING SNAP RING

2







70

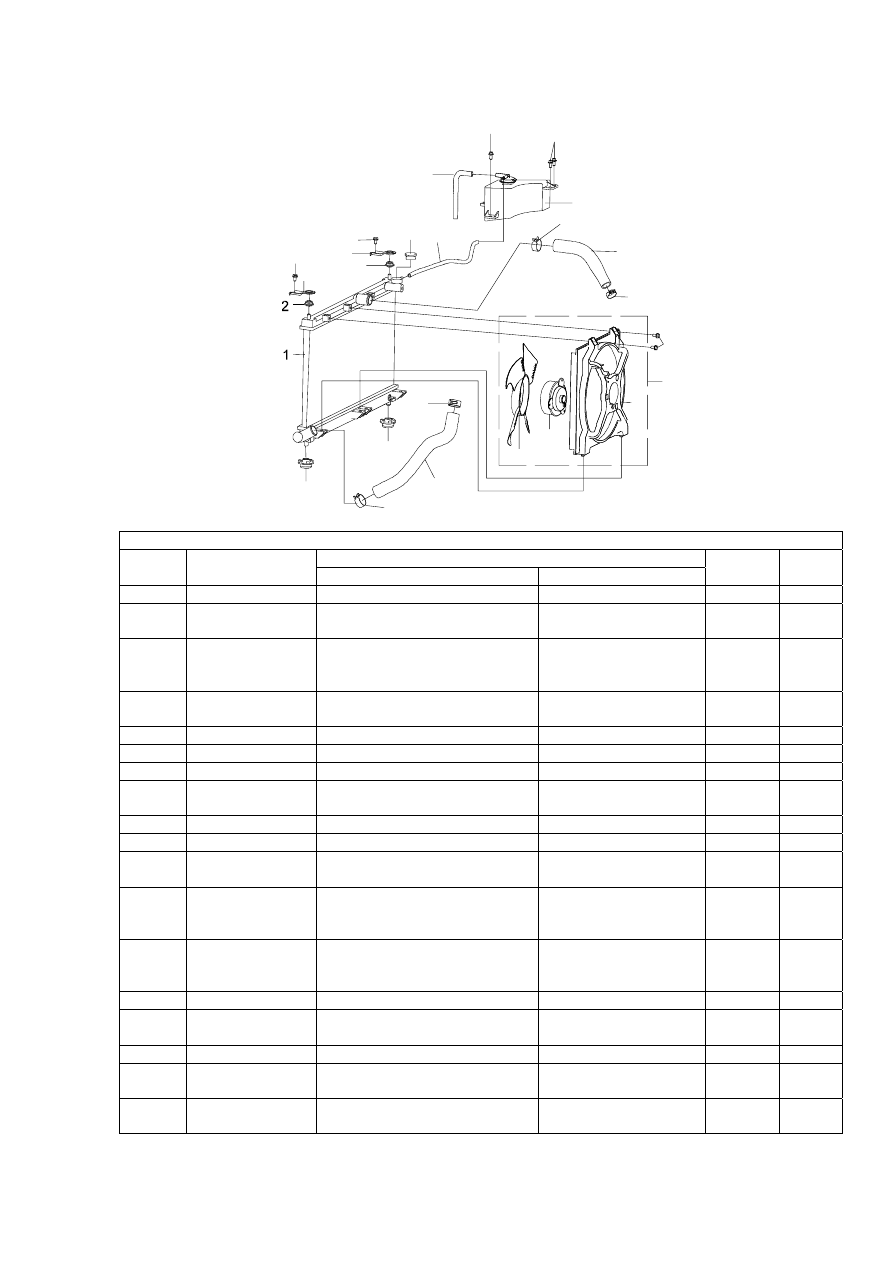

Рисунок 2-5.

4

3

2

4

3

5

6

7

8

8

9

10

10

10

10

11

17

18

18

12

14

15

16

13



Рисунок 2-5

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-1301100

Радиатор в сборе



RADIATOR ASSY

1



2 BYDF3-1302102

Резиновая втулка верхней
подвески радиатора



UPPER RUBBER
BUSHER, RADIATOR

2

3 BYDF3-1302101

Верхний монтажный
кронштейн радиатора



UPPER MOUNTED
BRACKET,
RADIATOR

2

4 Q1400816

Наборный болт с шестигранной
головкой (оцинкованный)



HEX-BOLT ASSY

2



5 BYDF3-1304110

Крышка радиатора



RADIATOR COVER

1



6 BYDF3-1311101

Впускной водяной патрубок



WATER INLET HOSE

1



7 BYDF3-1311102

Продувочный шланг



VENTILATE HOSE

1



8 Q1840816

Болт с фланцевой головкой
(оцинкованный)



HEX-BOLT W/T
FLANGE

3

9 BYDF3-1311100

Расширительный бачок в сборе



RESERVOIR ASSY

1



10 Q67645

Червячный хомут



WORM SNAP RING

4



11

BYDF3D-
1303011

Впускной гибкий шланг
радиатора



WATER INLET HOSE,
RADIATOR

1

12 Q1400620

Наборный болт с шестигранной
головкой (оцинкованный, с
шайбой диаметром 18 мм)



HEX-BOLT ASSY

2



13 BYDF3-1308100

Крыльчатка охлаждения
радиатора с электронным
управлением в сборе



COOLING FAN ASSY

1



14 BYDF3-1308101

Защитный кожух в сборе



COVER COMP

1



15 BYDF3-3783100

Электропривод крыльчатки
охлаждения



COOLING FAN
MOTOR

1

16 BYDF3-1308102

Лопасть



BLADE 1



17

BYDF3D-
1303012

Выпускной гибкий шланг
радиатора



WATER OUTLET
HOSE, RADIATOR

1

18 BYDF3-1302011

Резиновая втулка нижней
подвески радиатора



LOWER RUBBER
BUSHER, RADIATOR

2





71

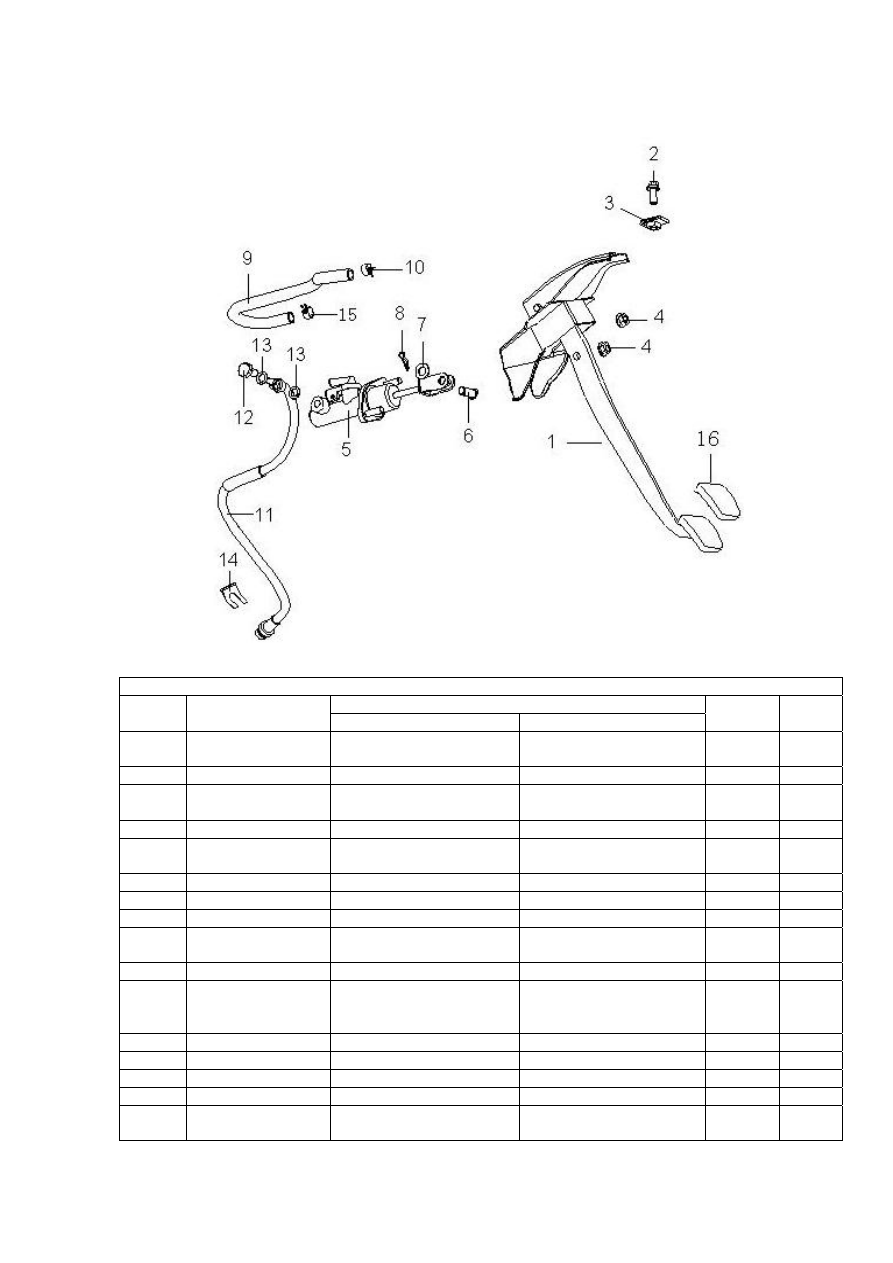

Рисунок 2-6.






Рисунок 2-6

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-1602100

Кронштейн педали
сцепления в сборе



BRACKET ASSY,
CLUTCH PEDAL

1

2 Q1840820

Наборный болт



COMBINATION BOLT

1



3 BYDF3-3504010

Зажим и квадратная
приваренная гайка M8



CLIP & WELDING NUT

1



4 Q32008

Шестигранная гайка



HEX-NUT 2



5 BYDF3-1608100

Главный насос муфты
сцепления



CLUTCH PUMP

1



6 Q5101024

Штифт



PIN SHAFT

1



7 Q40110

Плоская шайба



FLAT WASHER

1



8 Q50110

Фиксирующий шплинт



LOCKED PIN

1



9 BYDF3-1607100

Впускной шланг насоса
муфты сцепления



FUEL INLET HOSE,
CLUTCH PUMP

1

10 Q67616

Хомут



SNAP RING

1



11 BYDF3D-1607200

Выпускной гибкий шланг
высокого давления
привода муфты сцепления



FUEL OUTLET HOSE,
CLUTCH HIGH
PRESSURE OIL

1

12 BYDF3-1607201

Полый болт



HOLLOW BOLT

1



13 BYDF3-1607202

Медная прокладка



COPPER GASKET

2



14 BYD624-1607012

Ш-образный зажим



E-SHAPE CLIP

1



15 Q673B13

Хомут



SNAP RING

1



16 BYDF3-3504002

Резиновая подкладка
педали тормоза



RUBBER PAD, BRAKING
PEDAL

1
