Автомобили BYD F3 и F3R. Руководство - часть 222



76

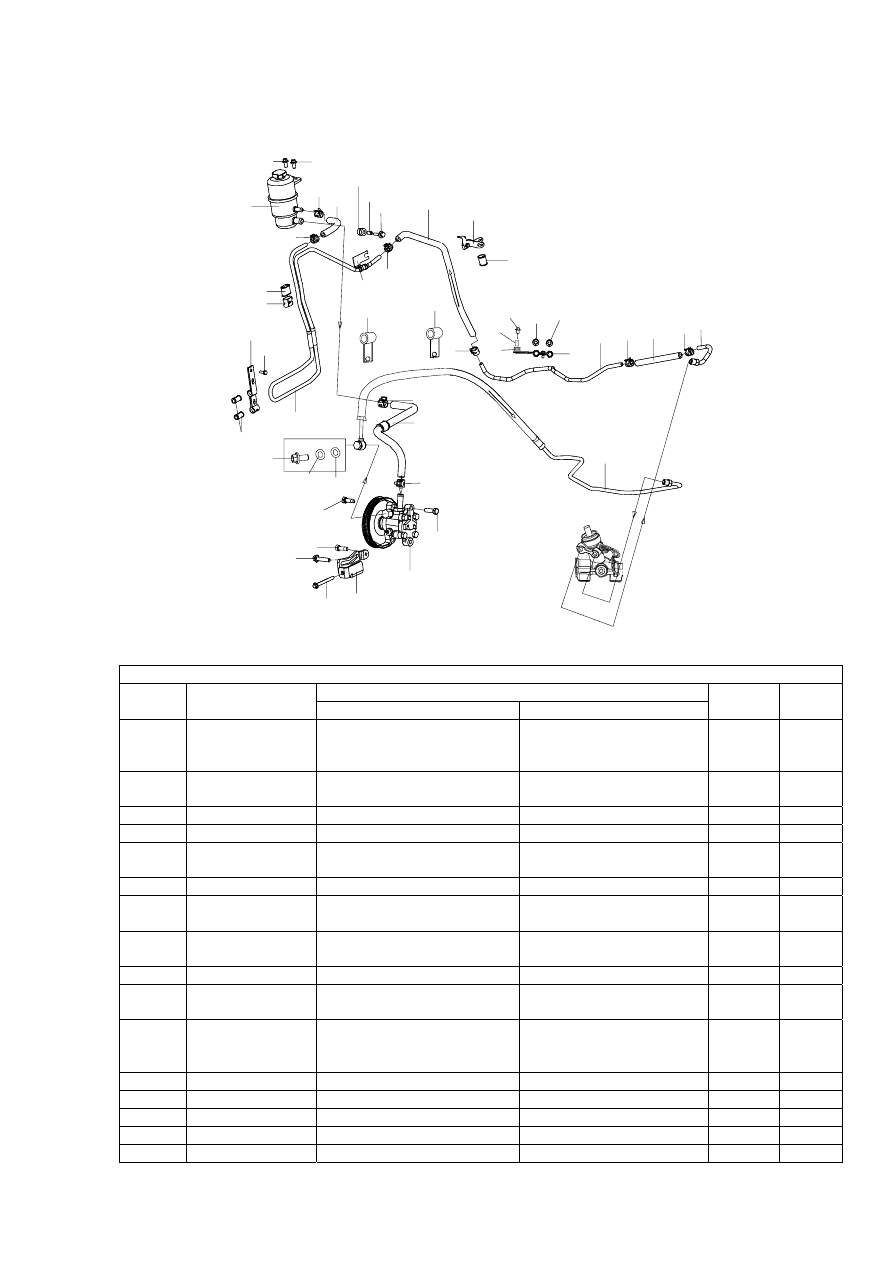

Рисунок 2-11.


23

42

43

6

7

22

14

25

24

26

27

29 28

21

35

36

17

19

18

37

20

38

39

15

16

8

4

5

3

2

10

13

31

32

30

33

34

40

1

2

3

9

11

12

14

19

23

24

33

41





Рисунок 2-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

1 BYDF3-3408100

Гидравлический цилиндр
усиленного рулевого
привода



OIL RESERVOIR ASSY,
POWER REDIRECTOR

1

2 Q1840816

Болт с фланцевой головкой
(оцинкованный)



FLANGE BOLT

2



3 Q675B155  Червячный хомут



SNAP RING

2



4 BYDF3-3406208

Возвратный гибкий шланг



OIL RETURNING HOSE

1



5 BYDF3-3406211

Специальная резиновая
втулка



SPECIAL RUBBER
BUSHING

1

6 BYDF3-3406212

Втулка



BUSHING 1



7 Q1460632-PD

Наборный болт с
шестигранной головкой



HEX-BOLT ASSY

1



8 BYDF3-3406209

Зажим с двумя отверстиями
(с монтажной пластиной)



TWO-HOLE CLAMP

1



9 Q675B155  Червячный хомут



SNAP RING

1



10 BYDF3-3406205

Длинный возвратный
гибкий шланг



LONG OIL RETURNING
HOSE

1

11 BYDF3-3406218

Крепежный кронштейн
длинного возвратного
гибкого шланга



FIXED BRACKET, LONG
OIL RETURNING HOSE

1

12 BYDF3-3406219

Резиновая втулка



RUBBER BUSHING

1



13 Q150B0626  Болт



BOLT 1



14 BYDF3-3406223

Резиновая втулка



RUBBER BUSHING

2



15 BYDF3-3406222

Зажим с двумя отверстиями



TWO-HOLE CLAMP

1



16 BYDF3-3406226

Стальная втулка



STEEL BUSHING

1





77



Рисунок 2-11

Наименование

№

Номер части

На русском языке

На английском языке

Кол-во

Приме
чание

17 BYDF3-3406225

Резиновая втулка



RUBBER BUSHING

1



18 BYDF3-3406204

Длинная возвратная
металлическая трубка



LONG OIL RETURNING
PIPE

1

19 OTK154155

Хомут с внутренним
кольцевым вкладышем с
одним ушком



MONAURAL SNAP RING  2



20 BYDF3-3406202

Короткий возвратный
гибкий шланг



SHORT OIL RETURNING
HOSE

1

21 BYDF3-3406201

Короткая возвратная
металлическая трубка



SHORT OIL RETURNING
PIPE

1

22

BYDF3D-
3406100

Впускная топливная трубка
в сборе



FUEL INLET HOSE ASSY  1



23 BYDF3-3406131

Крепежный кронштейн
впускного топливного
гибкого шланга



FIXED BRACKET, FUEL
INLET HOSE

2

24 Q675B185  Червячный хомут



SNAP RING

2



25

BYDF3D-
3406011

Возвратный гибкий шланг
(соединяет гидравлический
цилиндр и насос)



OIL RETURNING HOSE

1



26 Q1421035  Наборный болт



COMBINATION BOLT

1



27 BYDF3-3407000

Гидравлический насос
рулевого механизма в сборе



STEERING PUMP ASSY

1



28

BYDF3D-
3412010

Натяжной кронштейн
гидравлического насоса в
сборе



ADJUSTING BRACKET
ASSY, FUEL PUMP

1

29 Q1840880  Болт с фланцевой головкой



FLANGE BOLT

1



30 Q1840845  Болт с фланцевой головкой



FLANGE BOLT

1



31 Q1421025  Наборный болт



COMBINATION BOLT

1



32 Q1421030  Наборный болт



COMBINATION BOLT

1



33 BYDF3-3406102

Медная прокладка



COPPER GASKET

2



34 BYDF3-3406101

Полый болт



HOLLOW BOLT

1



35 BYDF3-3406206

Охлаждающая возвратная
металлическая трубка



COOLING OIL
RETURNING PIPE

1

36 BYDF3-3406215

Резиновая втулка



RUBBER BUSHING

2



37 BYDF3-3406214

Длинный зажим с двумя
отверстиями



LONG TWO-HOLE
CLAMP

1

38 Q1400616  Болт



BOLT 1



39 BYDF3-3406216

Короткий зажим с двумя
отверстиями



SHORTTWO-HOLE
CLAMP

1

40 BYDF3-3406217

Втулка



BUSHING 2



41 OTK154155

Хомут с внутренним
кольцевым вкладышем с
одним ушком



MONAURAL SNAP RING  1







78

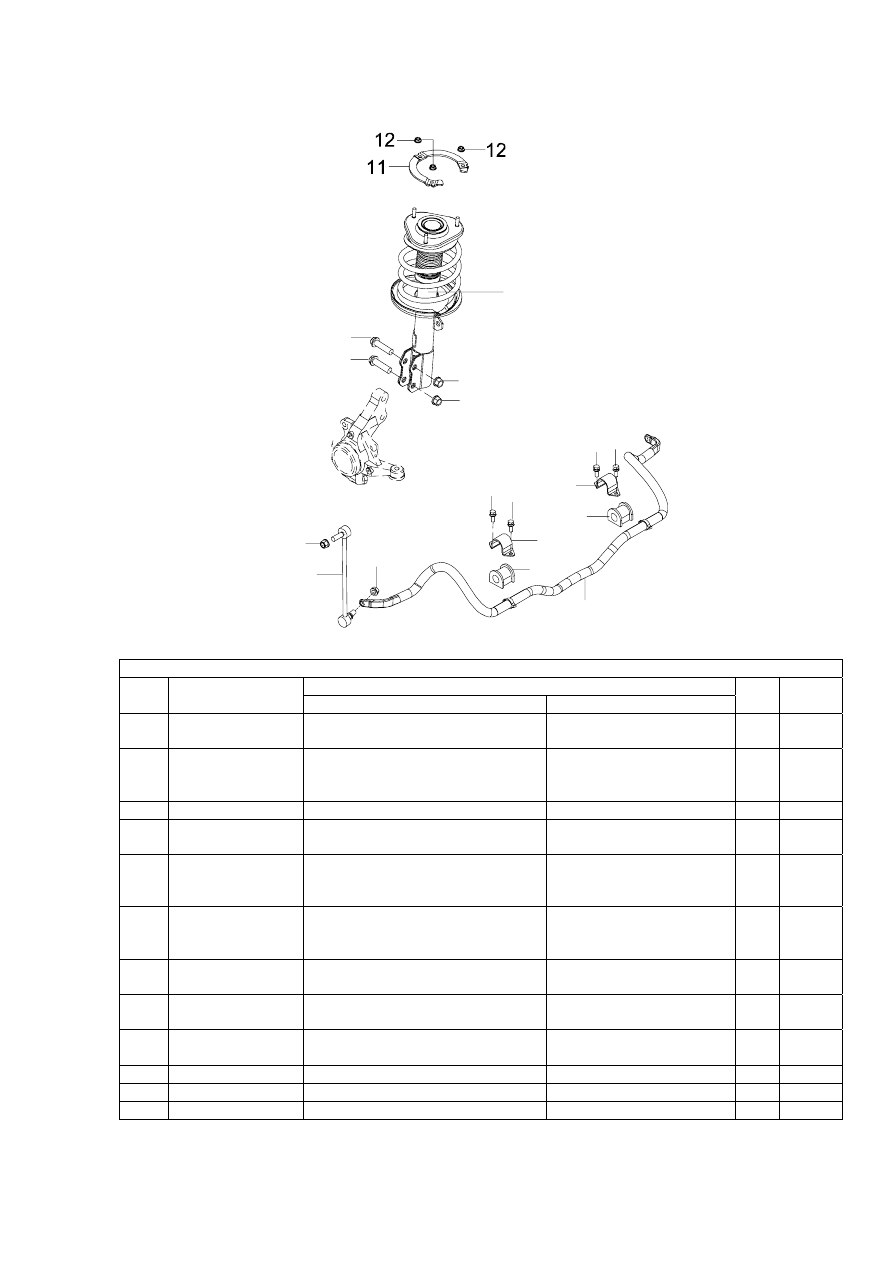

Рисунок 2-12.


6

5

1

2

3

3

4 4

4

4

5

6

10

9

10

9

7\8





Рисунок 2-12

Наименование

№

Номер части

На русском языке

На английском языке

Кол
-во

Приме
чание

1 BYDF3-2906101

Передний стабилизатор
поперечной устойчивости



FRONT STABILIZER
BAR

1

2 BYDF3-2906110

Стабилизатор поперечной
устойчивости с шаровой
шарнирной опорой в сборе



STABILIZER BAR PULL
ROD & BALL HEAD
ASSY

2

3

Q33012 (p1.25)

Фланцевая гайка



FLANGE NUT

4



4 Q1400825

Наборный болт с шестигранной
головкой



HEX-BOLT ASSY

4



5 BYDF3-2906103

Втулка прижимной пластины
стабилизатора поперечной
устойчивости



CLIP BUSHING,
STABILIZER BAR

2

6 BYDF3-2906102

Прижимная пластина
стабилизатора поперечной
устойчивости



CLIP, STABILIZER BAR

2



7 BYDF3-2905100

Левый передний амортизатор в
сборе



FRONT SHOCK
ABSORBER, L

1

8 BYDF3-2905200

Правый передний амортизатор в
сборе



FRONT SHOCK
ABSORBER , R

1

9

Q1841555 (p1.5-
30-TJ)

Болт с фланцевой головкой



FLANGE BOLT

4



10

Q32015 (p1.5)

Шестигранная фланцевая гайка



HEX-NUT W/T FLANGE

4



11 BYDF3-2905102 Прижимная пластина с гайкой



NUT CLIP

2



12 Q33008



Контрящая гайка



LOCKED NUT

6







79

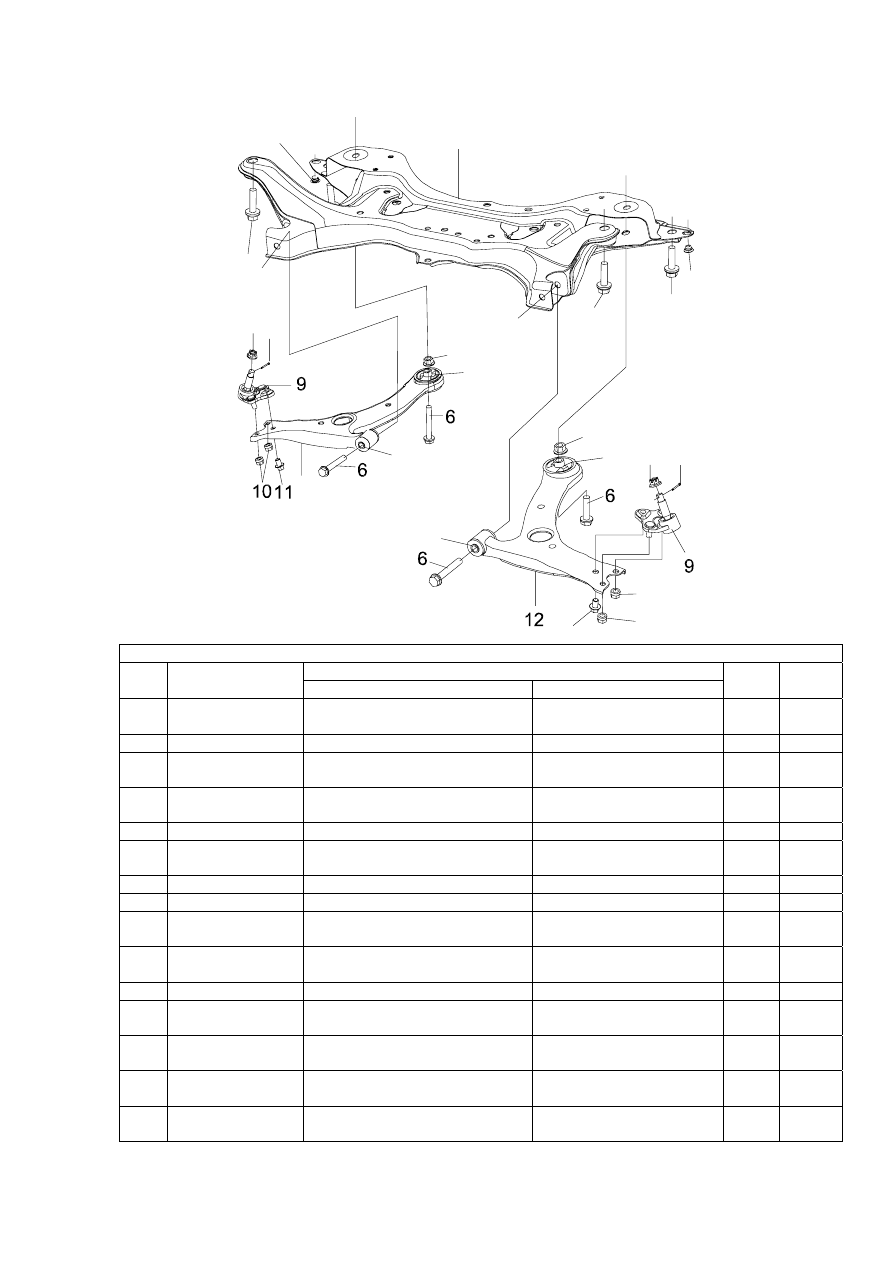

Рисунок 2-13.

10

10

11

8

5

2

4

3

2

1

13

4

5

7

7 8

14

14

15

15



Рисунок 2-13

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Приме
чание

1 BYDF3-2810100

Передний подрамник в сборе



FRONT SUB-FRAME
ASSY

1

2 BYDF3-2810101

Резиновая подкладка



RUBBER BUSHING

2



3

Q1861455 (p1.5-
45-PD-TJ-Z)

Наборный болт 2 с фланцевой
головкой



FLANGE BOLT 2#

2



4

Q1861495 (p1.5-
50-PD-TJ-Z)

Наборный болт 1 с фланцевой
головкой



FLANGE BOLT 1#

2



5

Q32014 (p1.5-FZ)   Шестигранная фланцевая гайка



HEX-NUT W/T FLANGE

2



6

Q1401495 (p1.5-
50-PD-TJ-Z)

Наборный болт с шестигранной
головкой



HEX-BOLT ASSY

4



7 BYDF3-2904141

Разъемная фланцевая гайка



FLANGE COTTER NUT

2



8 Q5003228

Разъемный шплинт



COTTER PIN

2



9 BYDF3-2904140

Нижний шплинт со сферической
головкой в сборе



LOWER BALL HEAD PIN
ASSY

2

10 Q33012

Металлическая фланцевая
контрящая гайка



FLANGE LOCKED NUT

4



11 Q1841218

Болт с фланцевой головкой



HEX-BOLT W/T FLANGE

2



12 BYDF3-2904110

Левый сварной маятниковый
рычаг в сборе



ROCKER ARM ASSY, L

1



13 BYDF3-2904210

Правый сварной маятниковый
рычаг в сборе



ROCKER ARM ASSY, R

1



14 BYDF3-2904120

Передний пружинный шарнир
маятникового рычага



FRONT SPRING HINGE,
ROCKER ARM

2

15 BYDF3-2904130

Задний пружинный шарнир
маятникового рычага



REAR SPRING HINGE,
ROCKER ARM

2
