124

Рисунок 3-26.1

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

A11 3724321(φ8.5)

К контакту B генератора
переменного тока

CONNECTOR, GENERATOR B
PORT

1

A12 6195-0030

К генератору переменного тока CONNECTOR,

GENERATOR  1

A13 PP2006901  К контакту аккумулятора CONNECTOR,

BATTERY 1



C1 12059595

К датчику положения
распределительного вала

CONNECTOR, CAMSHAFT
POSITION SENSOR

1

C3 12110293

К датчику углового положения
коленчатого вала

CONNECTOR, CRANKSHAFT
POSITIONSENSOR

1

E2 282191-1

К датчику температуры
жидкости в системе охлаждения

CONNECTOR, COOLANT
TEMPERATURE SENSOR

1

E3 0338102

К датчику давления моторного
масла

CONNECTOR, LUBRICANT
PRESSURE

1

E6 15357131

К электронному блоку
управления впрыском топлива

CONNECTOR, ENGINE ECU

1



H6 1216-2144  К переднему датчику кислорода

CONNECTOR, FRONT
OXYGEN SENSOR

1

I1 DJ7023-3.5-20

К первой катушке зажигания

CONNECTOR, IGNITION COIL
1#

1

I2 DJ7023-3.5-20

Ко второй катушке зажигания

CONNECTOR, IGNITION
COIL2#

1

I5 15305086

К первому топливному
инжектору

CONNECTOR, FUEL NOZZLE
1#

1

I6 15305086

Ко второму топливному
инжектору

CONNECTOR, FUEL NOZZLE
2#

1

I7 15305086

К третьему топливному
инжектору

CONNECTOR, FUEL NOZZLE
3#

1

I8 15305086

К четвертому топливному
инжектору

CONNECTOR, FUEL NOZZLE
4#

1

I9 12162188

К клапану регулировки частоты
вращения холостого хода

CONNECTOR, IDLE SPEED
CONTROL VALVE

1

K1 12052644

К датчику детонации

CONNECTOR, KNOCKING
SENSOR

1

N1 PB625-02027

К выключателю светового
сигнала движения задним ходом

CONNECTOR, REVERSING
LAMP

1

P2 DJ3011A-4-21

К выключателю усилителя
рулевого управления

CONNECTOR, POWER STEER
SWITCH

1

S2

DJ4341
（

φ8.5）

К клеммной колодке стартера

CONNECTOR, STARTER
TERMINAL

1

S3 0338102

К стартеру CONNECTOR,

STARTER

1



T1 12065287

К датчику положения
дроссельной заслонки

CONNECTOR, THROTTLE
POSITION SENSOR

1

T2 DJ7031-3.5-21

К датчику скорости движения
автомобиля

CONNECTOR, SPEED SENSOR

1



BG1

DJ4355A-2Sn
DJ4355A-1Sn

Линия заземления EARTHING

LINE  1



BL1 7283-1405-40

К кабельной шине приборной
панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

BL2 0446004

К кабельной шине приборной
панели

CONNECTOR, WIRING
HARNESS, INSTRUMENT
PANEL

1

BL3 7283-1405-40 Распределительная коробка 1#

CONNECTOR, FUSE CASE 1#

1



EA1 J0504701

Распределительная коробка 3#

CONNECTOR, FUSE CASE 3#

1



EA2 J0504501

Распределительная коробка 2#

CONNECTOR, FUSE CASE 2#

1







125

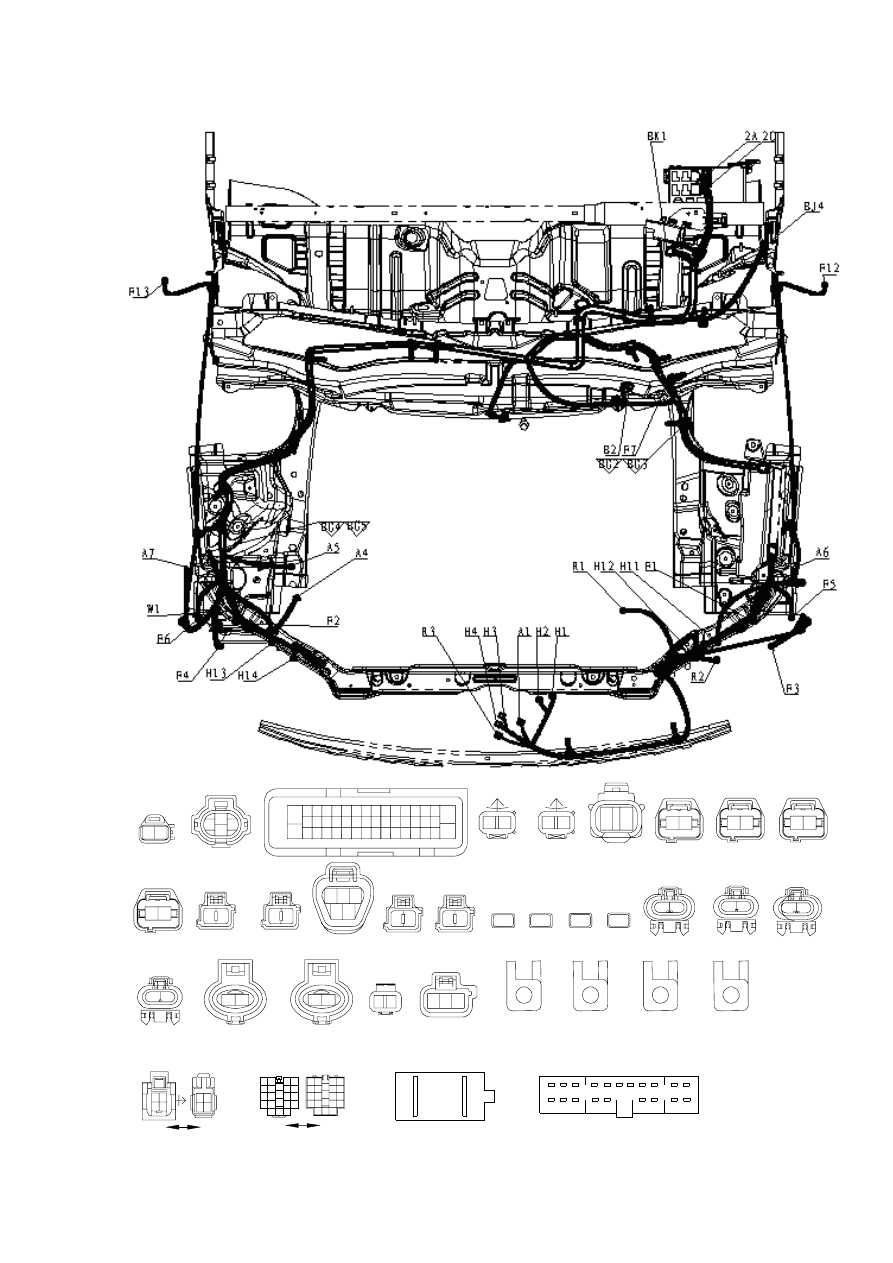

Рисунок 3-26.2.




4

5

6

7

8

9

18

19

20

17

2C

15

16

14

1

2

3

13

12

11

10

2

1

2A

BK1

1 2

4

3

5 6

7 8

12

11

10

9

13 14

15 16

20 21 22

19

18

17

4 3

1

2
6 5

7

8

12 11

9

10
14

15

16

13

21 20

22

19

18

17

BJ4

1

2

4 3

1 2

3 4

BG5

BG4

BG3

2

1

A1

2

4

3
1

A4

3

18

33

4

34
19

5

35
20

6

36
21

7

37
22

8

23

38

9

39
24

10

40
25

11

41
26

12

27

42

13

28

43

14

29

44

15

30

45

2

17

32

1

31

16

46

A5

1

2

2

1

A6

A7

1

2

B2

1 2

F1

F2

2

1

1 2

F3

F4

2

1

1

2

F5

F6

2

1

3

2

1

4

5

F7

F12

2

1

1

2

F13

H1

H2

H4

H3

1

2

1

2

H11

H12

H14

H13

2

1

2

1

2 1

R1

1 2

R2

R3

2

1

3

2

1

W1

BG2





126

Рисунок 3-26.2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

A1 7283-7028-30

К датчику температуры
наружного воздуха

CONNECTOR, OUTSIDE
TEMPERATURE SENSOR

1

A4 DJ7042Y-2.2-21

К переключателю давления
в системе
кондиционирования

CONNECTOR, AIR
CONDITIONER PRESSURE
SWITCH

1

A5 54210064

К электронному блоку
управления
антиблокировочной
системой

CONNECTOR , ABS ECU

1



A6 DJ7021-2.2-11

К датчику частоты
вращения левого переднего
колеса

CONNECTOR, FRONT WHEEL
SPEED SENSOR, L

1

A7 DJ7021-2.2-11

К датчику частоты
вращения правого переднего
колеса

CONNECTOR, FRONT WHEEL
SPEED SENSOR, R

1

B2 M23374

К выключателю аварийного
индикатора уровня
тормозной жидкости

CONNECTOR, WARNING
SWITCH, BRAKE OIL LEVEL

1

F1

DJ7023-2-21 总
成



К левому переднему
габаритному сигналу

CONNECTOR, FRONT
POSITION LIGHT, L

1

F2

DJ7023-2-21 总
成



К правому переднему
габаритному сигналу

CONNECTOR, FRONT
POSITION LIGHT, R

1

F3

DJ7023-2-21 总
成



К левой передней
противотуманной фаре

CONNECTOR, FRONT FOG
LAMP, L

1

F4

DJ7023-2-21 总
成



К правой передней
противотуманной фаре

CONNECTOR, FRONT FOG
LAMP, R

1

F5 DJ7021-2.2-21

К левому переднему сигналу
поворота

CONNECTOR, FRONT
TURNNING SIGNAL LIGHT, L

1

F6 DJ7021-2.2-21

К правому переднему
сигналу поворота

CONNECTOR, FRONT
TURNING SIGNAL LIGHT, R

1

F7 0445205

К передним
стеклоочистителям

CONNECTOR, FRONT WIPER

1



F12 DJ7024-3.5-20

К боковому повторителю
левого сигнала поворота

CONNECTOR, SIDE TURNING
SIGNAL LIGHT, L

1

F13 DJ7024-3.5-20

К боковому повторителю
правого сигнала поворота

CONNECTOR, SIDE TURNING
SIGNAL LIGHT, R

1

H1

DJ7013-6.3-
2195

К контакту 1 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 1#

1

H2

DJ7013-6.3-
2195

К контакту 1 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 1#

1

H3

DJ7013-6.3-
2195

К контакту 2 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 2#

1

H4

DJ7013-6.3-
2195

К контакту 2 звукового
сигнала

CONNECTOR, ELECTRICAL
HORN 2#

1

H11 DJ7029D-2.8-21

К левому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, L

1



H12 DJ7029Y-2.8-21

К левому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, L

1



H13 DJ7029D-2.8-21

К правому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, R

1



H14 DJ7029Y-2.8-21

К правому переднему
комбинированному блоку
фар

CONNECTOR, HEADLAMP
ASSY, R

1





127



Рисунок 3-26.2

Наименование

№

Номер части

На русском языке

На английском языке

Кол-
во

Примеч
ание

R1 DJ7021Y-4.8-11

К крыльчатке охлаждения
радиатора

CONNECTOR, COOLING FAN

1

R2 DJ7021Y-4.8-21

К регулировочному
резистору частоты вращения
крыльчатки охлаждения
радиатора

CONNECTOR, ADJUSTING
RESISTANCE, ELECTRONIC
FAN

1

R3 DJ7021Y-4.8-21

К вентилятору охлаждения
испарителя

CONNECTOR, CONDENSER
FAN

1

W1 M23334

К электроприводу
омывателя

CONNECTOR, WASHER
MOTOR

1

BG2 DJ4355A-2Sn  Линия заземления EARTHING

LINE

1



BG3 DJ4355A-1Sn  Линия заземления EARTHING

LINE

1



BG4 DJ4355A-2Sn  Линия заземления EARTHING

LINE

1



BG5 DJ4355A-1Sn  Линия заземления EARTHING

LINE

1



BJ4 6520-0349

К напольной кабельной
шине

CONNECTOR, WIRING
HARNESS, FLOOR

1

BK1 DJ7221-2/6.3-21

К кабельной шине
приборной панели

CONNECTOR, WIRING
HARNESS, FLOOR

1

2A DJ7021-9.5-21 К блоку разъемов

CONNECTOR, CONNECTOR
CASE

1

2C MG651080

К блоку разъемов

CONNECTOR, CONNECTOR
CASE

1
