Автомобили BYD F3 и F3R. Руководство - часть 188

2. Функции основных блоков

„

2.1.3. Датчик температуры жидкости в системе охлаждения

„

Функции: передает на электронный управляющий модуль сигналы

с информацией от текущей температуре жидкости в системе

охлаждения.

„

Монтажное положение: устанавливается на выпускном шланге

радиатора.

„

Рабочее электрическое напряжение: 5В (постоянного тока)

„

Диапазон эксплуатационных температур: -40-125ºC

„

Момент затяжки: 10,8-16,3 Н*м

„

Примечание: в случае отказа или неисправности датчика запуск

двигателя затруднен.

2. Функции основных блоков

„

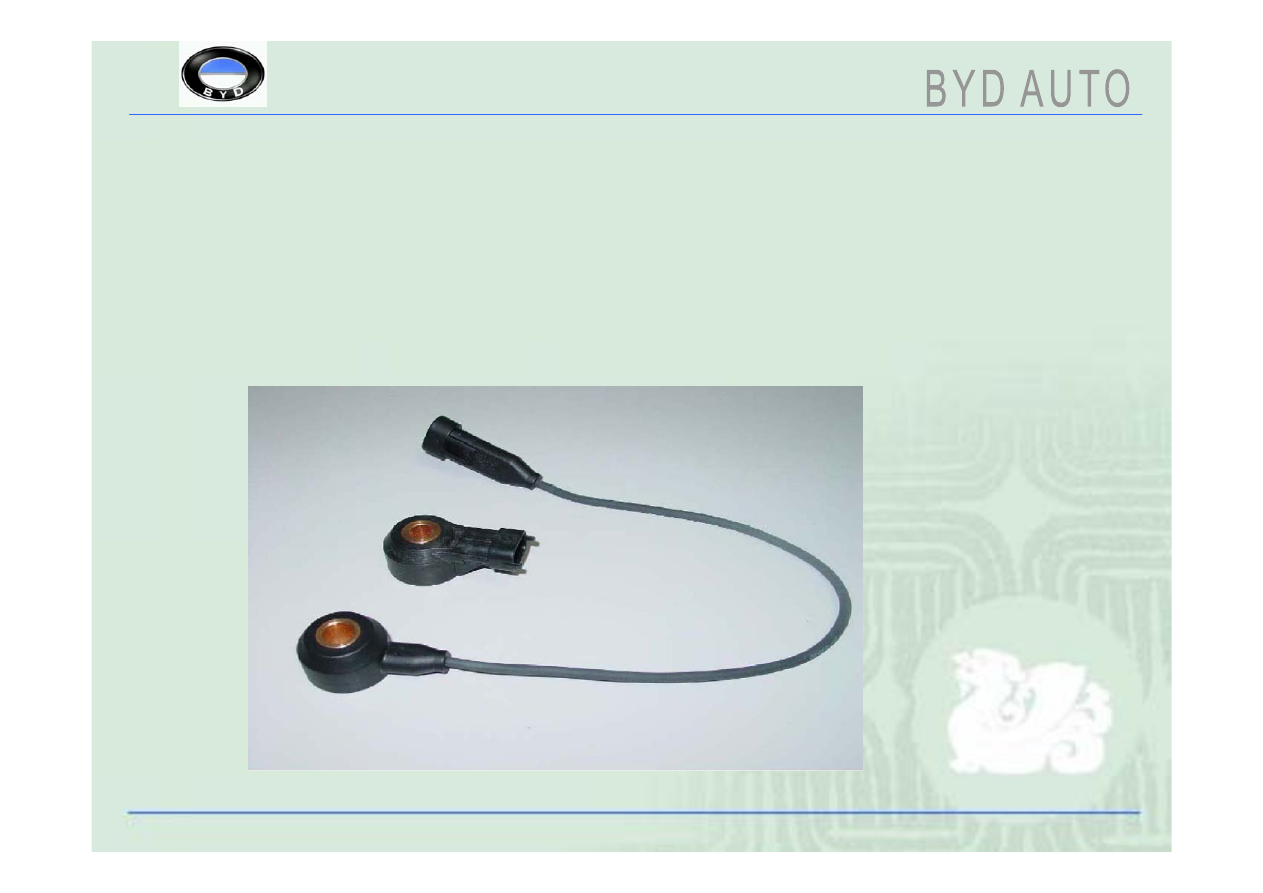

2.1.4. Датчик детонации

„

Функции: контроль возникновения детонации при сжигании

топливно-воздушной смеси.

„

Монтажное положение: устанавливается на блоке цилиндров

между вторым и третьим цилиндрами.

2. Функции основных блоков

„

Технические характеристики:

„

Диапазон эксплуатационных температур: -40-150ºC

„

Момент затяжки: 16-24 Н*м

„

Примечание: при установке данного датчика необходимо

обеспечить плотный контакт между медной поверхностью

датчика и поверхностью блока цилиндров.

2. Функции основных блоков

„

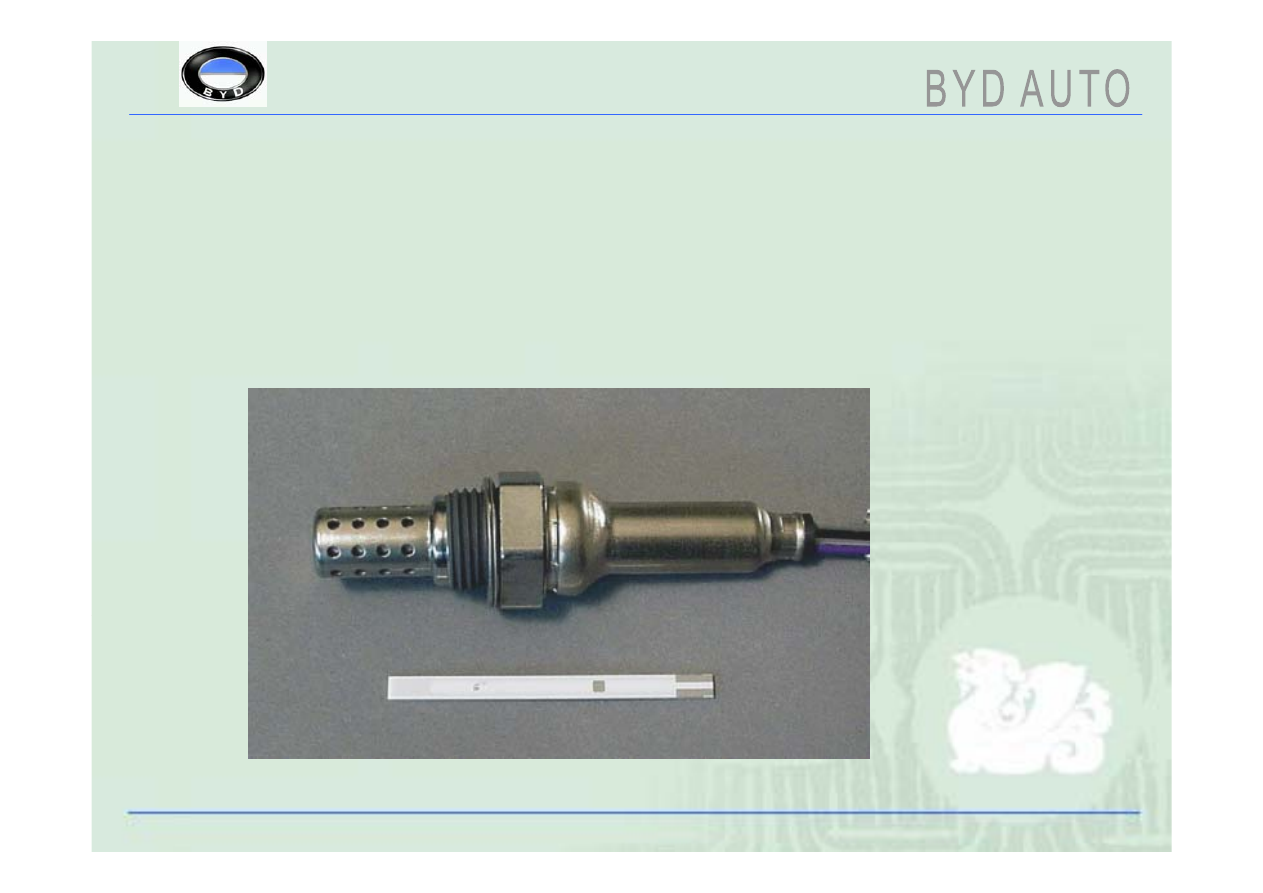

2.1.5. Датчик кислорода

„

Функции: измерение содержания кислорода в выхлопных
газах с целью определения пропорции топливно-
воздушной смеси и передача соответствующих сигналов
на электронный управляющий модуль.
