1. Особенности

„

1.2.4. Логика контроля детонации

„

Система контролирует детонацию отдельно для каждого из

цилиндров.

„

1.2.5. Логика управления системой кондиционирования

воздуха

„

1.2.6. Логика управления угольным цилиндром

„

1.2.7. Логика управления крыльчаткой охлаждения

радиатора

„

1.2.8. Логика управления защитой трехэлементного

катализатора

2. Функции основных блоков

1. 2. Функции основных блоков

„

2.1. Датчики

„

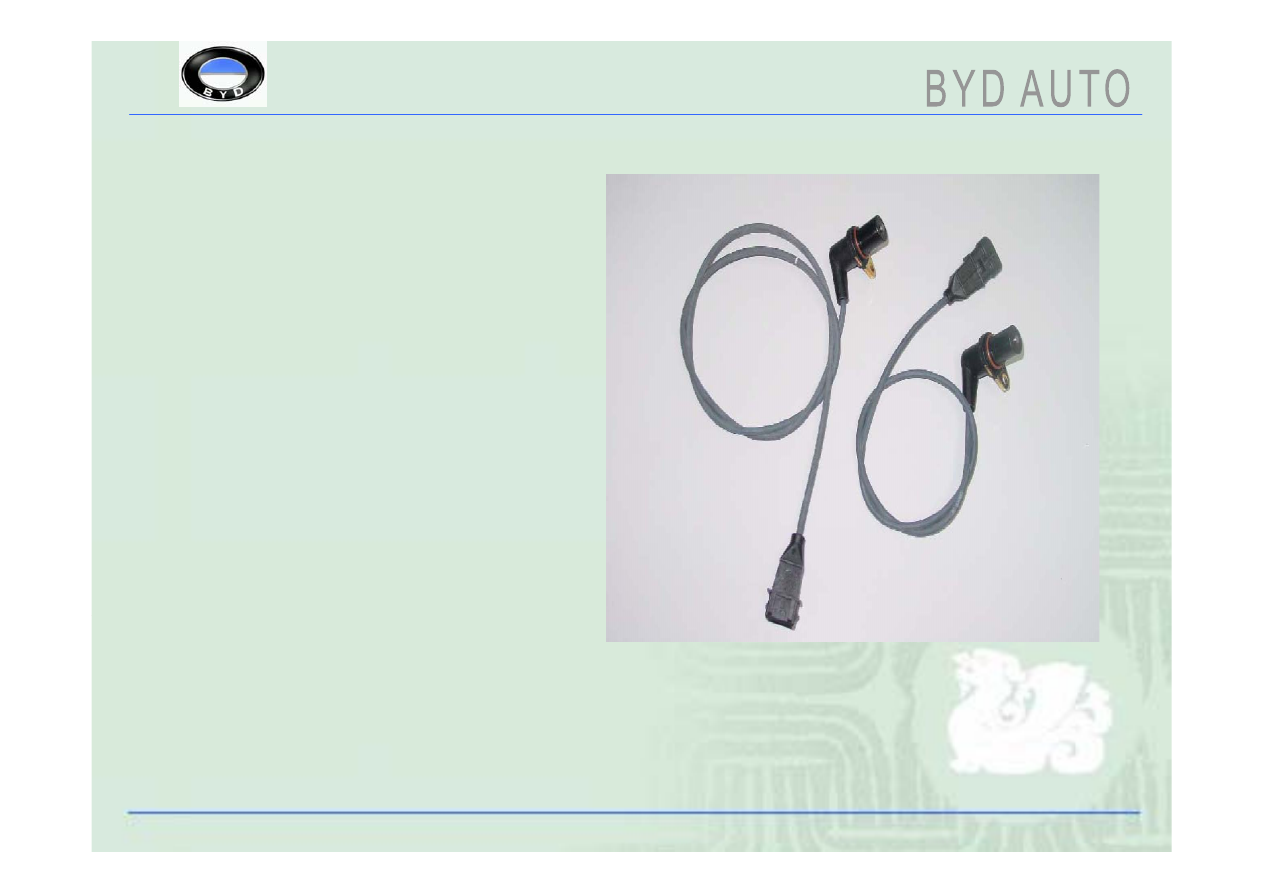

2.1.1. Датчик углового

положения коленчатого

вала

„

Функции: измерение

текущей частоты вращения

и углового положения

коленчатого вала

двигателя.

„

Монтажное положение:

установлен на картере

коробки переключения

передач.

Момент затяжки: 6-10 Н*м

„

Примечание: Если не

поступает сигнал от

данного датчика, сжигание

топливно-воздушной смеси

в двигателе прекращается.

2. Функции основных блоков

„

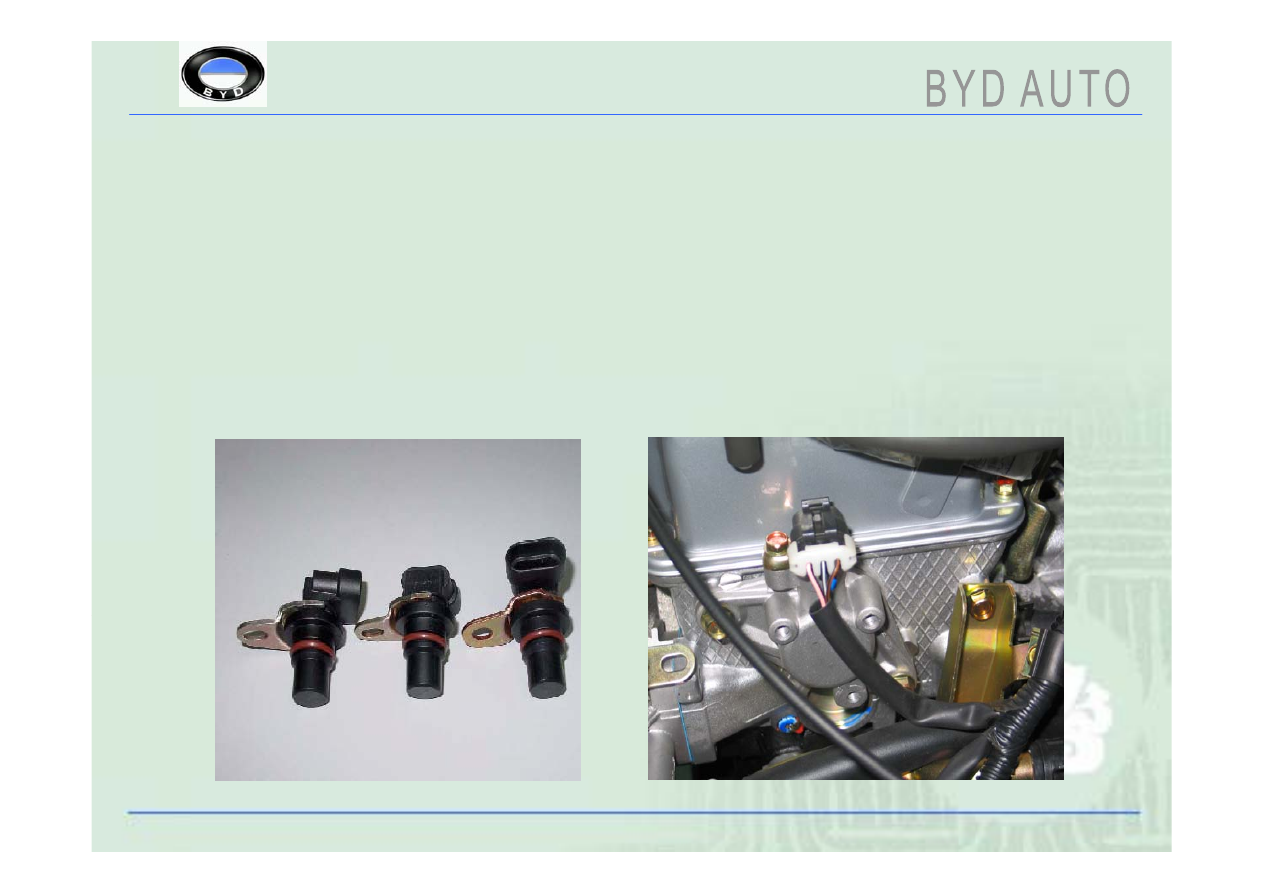

2.1.2. Датчик положения распределительного вала

„

Функции: представляет собой датчик Холла. Работает вместе с

индикаторным диском, установленным на распределительном

вале.

„

Датчик устанавливается в задней части распределительного вала.

„

Примечание: Если не поступает сигнал от данного датчика,

сжигание топливно-воздушной смеси в двигателе прекращается.
