Автомобили BYD F3 и F3R. Руководство - часть 189

2. Функции основных блоков

„

Монтажное положение: передний датчик кислорода

установлен рядом с выпускным газовым коллектором.

Задний датчик кислорода установлен на корпусе

трехэлементного катализатора. Момент затяжки

составляет 38-46 Н*м.

„

Диапазон эксплуатационных температур:

„

260ºC-850ºC.

„

Примечание: не допускается неправильное подключение

положительного и отрицательного контакта датчика

кислорода.

2. Функции основных блоков

„

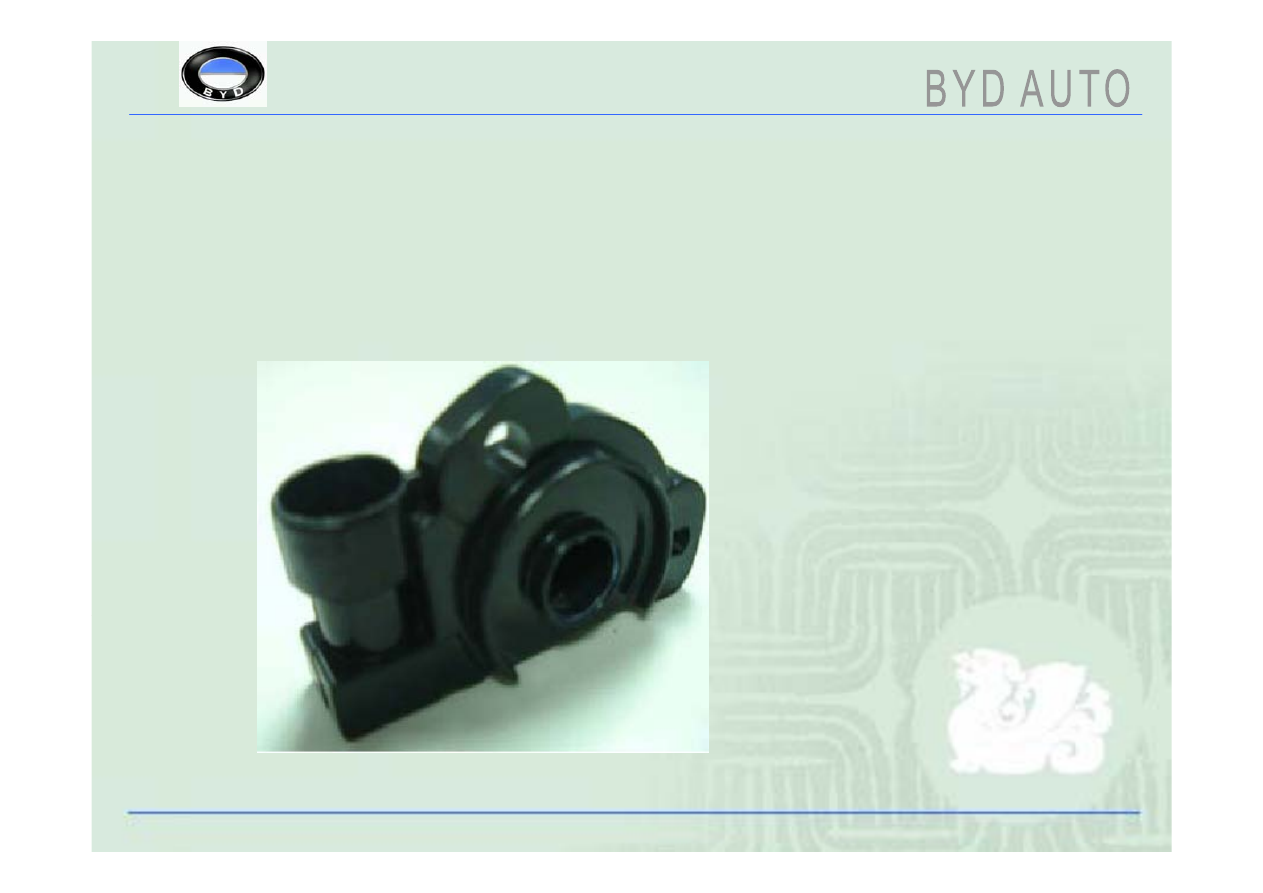

2.1.6. Датчик положения дроссельной заслонки

„

Функции: датчик положения дроссельной заслонки передает

сигналы с информацией о текущей нагрузке двигателя и ее

изменениях.

2. Функции основных блоков

„

2.1.7. Датчик давления и температуры воздуха во впускном

коллекторе

„

Функции: измерение давления и температуры воздуха во

впускном газовом коллекторе и передача соответствующих

сигналов на электронный управляющий модуль.

„

Монтажное положение: устанавливается на впускном газовом

коллекторе.

„

Диапазон рабочего давления: 20—102 кПа.

2. Функции основных блоков

„

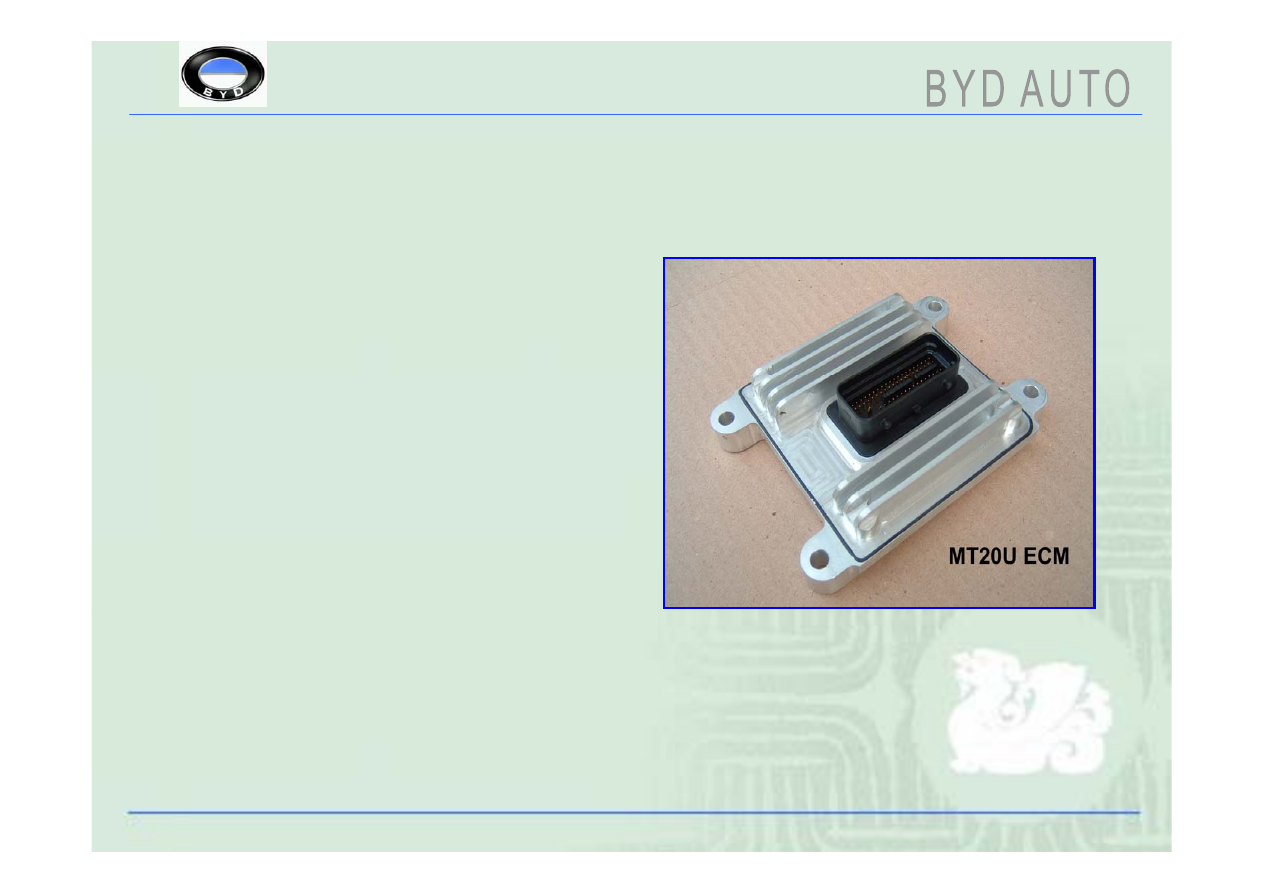

2.2. Электронный

управляющий модуль

„

Функции: обработка

данных, поступающих от

датчиков, определение

состояния двигателя и

передача сигналов

управления.

„

Монтажное положение:

модуль установлен снизу

с правой стороны

приборной панели.
